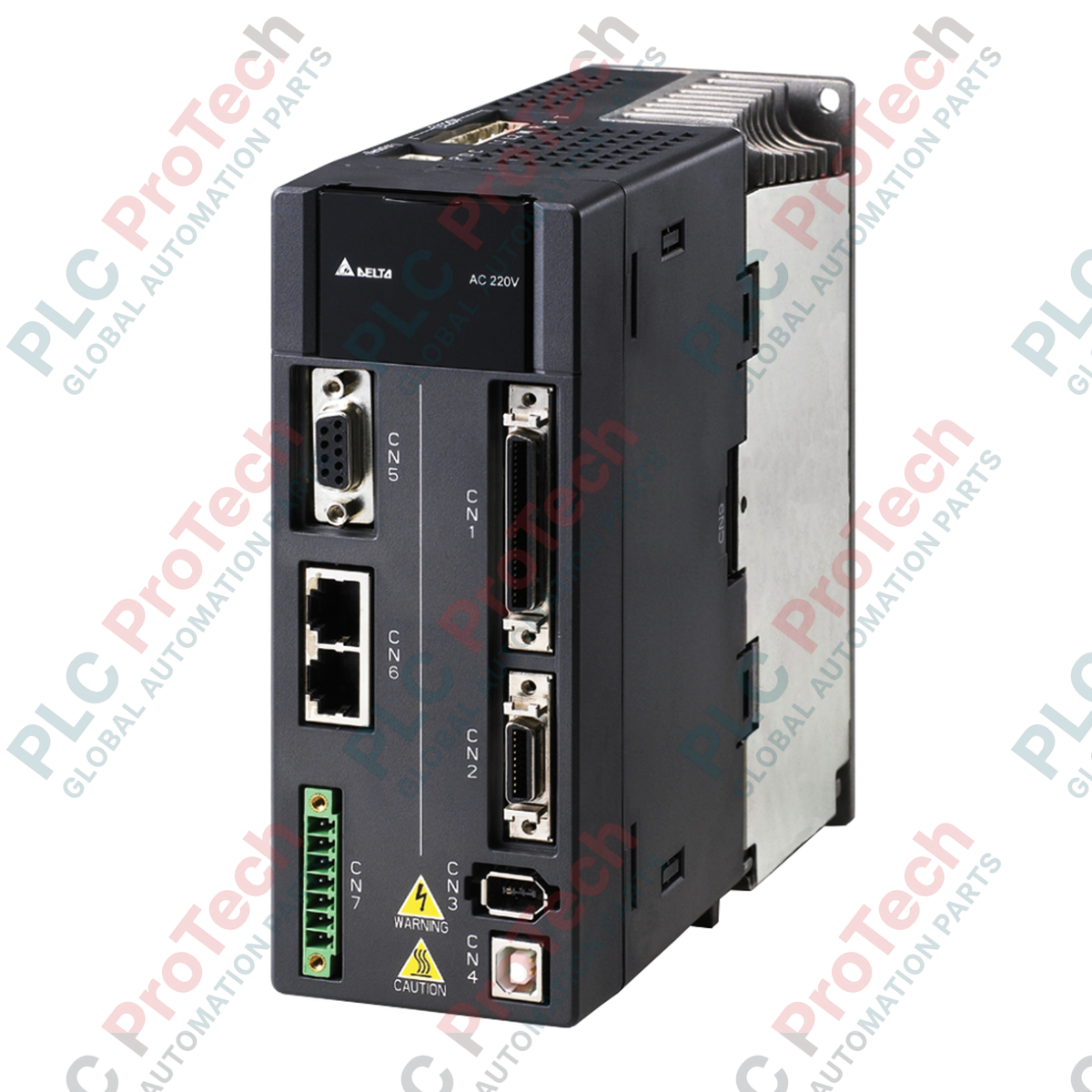

ASDA21021M (ASDA21021M) คือไดรฟ์เซอร์โว AC อัจฉริยะประสิทธิภาพสูงที่ได้รับการออกแบบภายใต้แพลตฟอร์มระบบเรือธง ASDA-A2 ของ Delta โดยมีกำลังเอาต์พุตพิกัด 1.0 kW และปรับให้เหมาะสำหรับโครงสร้างพื้นฐานไฟฟ้า AC 220 V แบบเฟสเดียว แอมพลิฟายเออร์ดิจิทัลเกรดอุตสาหกรรมนี้ให้การตอบสนองความถี่สูงถึง 1 kHz เพื่อการประมวลผลเส้นทางการเคลื่อนที่แบบเรียลไทม์ ในสภาพแวดล้อมระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง เช่น ชุดตรวจสอบด้วยแสงความเร็วสูง เซลล์บรรจุภัณฑ์แบบหยิบและวางหลายแกน เครื่องบอนด์ลวดเซมิคอนดักเตอร์ และระบบป้อนวัสดุความแม่นยำสูง ASDA21021M รับประกันการซิงโครไนซ์ระดับไมโครวินาทีและลดเวลาหยุดทำงานที่ไม่คาดคิดของอุปกรณ์ด้วยตัวกรองการสั่นสะเทือนในตัว การทำงานแบบ electronic cam และลูปฮาร์ดแวร์สำหรับการจับค่า/เปรียบเทียบที่รวดเร็ว สถาปัตยกรรมแบบลูปคู่ช่วยให้ติดตามตำแหน่งได้อย่างแม่นยำสูงสุด โดยกำจัดระยะคลอนทางกลได้โดยตรงจากระบบ
สถาปัตยกรรมดิจิทัลภายในของแอมพลิฟายเออร์ ASDA-A2 ขนาด 1.0 kW นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อจัดการโปรไฟล์การเคลื่อนไหวที่ซับซ้อนและมีค่าหน่วงต่ำโดยตรงที่ระดับไดรฟ์:
โหมดรีจิสเตอร์ตำแหน่งขั้นสูง (PR): มาพร้อมรีจิสเตอร์ภายในที่ยืดหยุ่น ซึ่งช่วยให้วิศวกรสามารถตั้งโปรแกรมจุดกำหนดตำแหน่งหลายจุด ขั้นตอนการทำโฮมมิง และเส้นทางความเร็วแบบต่อเนื่องลงในเฟิร์มแวร์ของไดรฟ์ได้โดยตรง จึงไม่จำเป็นต้องใช้โมดูลควบคุมการเคลื่อนไหวภายนอกที่มีราคาสูง
การจับค่าและเปรียบเทียบความเร็วสูง: ใช้ลูปฮาร์ดแวร์สำหรับล็อกค่าตำแหน่ง เพื่อบันทึกพิกัดของแกนภายในระดับไมโครวินาทีเมื่อได้รับสัญญาณจากเซ็นเซอร์ภายนอก ช่วยให้การตรวจสอบและการกำหนดตำแหน่งจากมาร์กเป็นไปอย่างแน่นอน
สถาปัตยกรรมลูปปิดเต็มรูปแบบ: มีอินเทอร์เฟซเฉพาะสำหรับเอ็นโค้ดเดอร์ตัวที่สองหรือสเกลเชิงเส้น เพื่ออ่านตำแหน่งทางกลโดยตรงจากแท่นเลื่อน และชดเชยการขยายตัวจากความร้อน การโก่งตัวของบอลสกรู หรือการสึกหรอของชุดเฟืองอย่างต่อเนื่อง
การระงับการสั่นสะเทือนแบบดูอัลนอตช์: ใช้อัลกอริทึมการกรองนอตช์อัตโนมัติขั้นสูงเพื่อวิเคราะห์ระลอกแรงบิดทางกล และใช้การชดเชยเฟสอย่างแม่นยำเพื่อกำจัดเรโซแนนซ์ความถี่สูงทั่วโครงสร้าง
ภาพรวมข้อมูลจำเพาะต่อไปนี้แสดงขีดจำกัดด้านกลไก ไฟฟ้า และสมรรถนะที่ได้รับการตรวจสอบแล้วสำหรับการวางแผนการกำหนดค่าระบบ:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| รหัสรุ่น | ASDA21021M (ASD-A2-1021-M) |
| แบรนด์ | DELTA |
| แหล่งกำเนิด | ไต้หวัน |
| ประเภทไดรฟ์ | แพลตฟอร์มแบนด์วิดท์สูง ASDA-A2 |
| กำลังเอาต์พุตพิกัด | 1.0 kW |
| การกำหนดค่าแหล่งจ่ายไฟหลัก | 220 V AC (1 เฟส, 50/60 Hz โดยประมาณ) |
| การตอบสนองความถี่ | แบนด์วิดท์ลูปความเร็วสูงสุด 1 kHz |
| ตัวคูณสัญญาณป้อนกลับ | รองรับเอ็นโค้ดเดอร์แบบออปติคัล 20 บิต (ความละเอียด 1,280,000 พัลส์/รอบ) |
| ชนิดลอจิกควบคุม | การควบคุม SVPWM (Space Vector Pulse Width Modulation) |
| อินเทอร์เฟซดิจิทัลภาคสนาม | รูปแบบอินเทอร์เฟซเครือข่าย/การเคลื่อนไหวเฉพาะ (ประเภท M) |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 deg C (โดยไม่ลดพิกัด) |
| น้ำหนักฮาร์ดแวร์สุทธิ | 6.36 ปอนด์ (ประมาณ 2.88 kg) |
| น้ำหนักจัดส่ง | 4.00 kg |
รุ่นที่มีรหัสต่อท้ายประเภท M ให้ประโยชน์ด้านการผสานระบบโดยเฉพาะอย่างไร
รหัสประเภท "M" ระบุว่าไดรฟ์ติดตั้งบัสสื่อสารดิจิทัลเฉพาะทาง เช่น CANopen หรืออินเทอร์เฟซฟิลด์บัสความเร็วสูง พร้อมชุดหน่วยความจำภายในที่เพิ่มขึ้นสำหรับกำหนดเส้นทางการวางตำแหน่ง PR การกำหนดค่านี้ช่วยให้สามารถจัดกลุ่มเครือข่ายแบบหลายแกนได้อย่างราบรื่น ขณะเดียวกันยังคงรองรับการแมปมาโคร I/O ดิสครีตทางกายภาพแบบความหนาแน่นสูงแบบดั้งเดิม
ความละเอียดเอ็นโค้ดเดอร์ 20 บิตส่งผลต่อการหมุนของมอเตอร์ที่ความเร็วต่ำอย่างไร
ด้วยการถอดรหัสจุดเชิงมุมที่แตกต่างกัน 1,280,000 จุดต่อการหมุนเชิงกลหนึ่งรอบ ความละเอียดสัญญาณป้อนกลับ 20 บิตช่วยให้ DSP ภายในได้รับข้อมูลป้อนกลับความเร็วที่ละเอียดสูง ความละเอียดนี้ช่วยกำจัดการกระเพื่อมของความเร็วเมื่อค่า RPM ใกล้ศูนย์ ทำให้แรงบิดคงที่และล็อกตำแหน่งได้แข็งแรง ป้องกันการแกว่งหาตำแหน่งของแกนในชุดเครื่องจักรที่มีแรงเสียดทานสูง
ไดรฟ์แบบเฟสเดียวนี้รองรับโหลดจากการขับกลับของแกนแนวตั้งที่มีน้ำหนักมากได้หรือไม่
ได้ ตัวเก็บประจุบัส DC ภายในได้รับการกำหนดพิกัดให้จัดการกับระลอกพัลส์ของไฟฟ้าเฟสเดียวได้อย่างมีประสิทธิภาพที่เอาต์พุต 1.0 kW อย่างไรก็ตาม ระหว่างการลดความเร็วของโหลดความเฉื่อยสูงหรือรอบการคงตำแหน่งแนวตั้งด้วยแรงโน้มถ่วงอย่างต่อเนื่อง จะมีพลังงานรีเจเนอเรทีฟจำนวนมากถูกส่งกลับเข้าสู่ไดรฟ์ สำหรับการใช้งานดังกล่าว ต้องต่อรีซิสเตอร์เบรกกำลังภายนอกที่มีขนาดเหมาะสม เพื่อป้องกันความผิดปกติแรงดันเกินที่บัส
ระยะเผื่อเพื่อความปลอดภัยด้านความร้อน: ติดตั้งแอมพลิฟายเออร์เซอร์โวในแนวตั้งอย่างเคร่งครัดบนแผงย่อยโลหะแบนที่ไม่ติดไฟ เพื่อรักษาการหมุนเวียนอากาศผ่านตัวเครื่องอย่างเหมาะสม เว้นพื้นที่โล่งเหนือและใต้ตัวไดรฟ์อย่างน้อย 50 mm และเว้นพื้นที่ทั้งสองด้าน 20 mm ตรวจสอบอุณหภูมิอากาศโดยรอบภายในตู้ เพื่อให้แน่ใจว่าไม่เกินขีดจำกัดการทำงานที่ 55 deg C
การแยกสายข้อมูลป้อนกลับและสายแรงดันสูง: เดินสายสัญญาณเอ็นโค้ดเดอร์ 20 บิตแรงดันต่ำ สายสเกลเชิงเส้นแบบลูปคู่ และสายสื่อสารทั้งหมดผ่านสายคู่บิดเกลียวแบบถักมีชีลด์คุณภาพสูง แยกสายเหล่านี้ออกจากสายไฟ AC แรงดันสูงและสายเอาต์พุตมอเตอร์ PWM ความถี่สูงอย่างน้อย 200 mm ภายในรางเดินสายของตู้ เพื่อป้องกันการส่งข้อมูลเสียหายจาก EMI
การต่อลงดินของแผงควบคุมแบบจุดดาว: ต่อขั้วสายดินหลักของไดรฟ์เข้ากับบัสบาร์กราวด์ทองแดงหลักของตู้โดยตรงด้วยตัวนำขนาดใหญ่ที่มีอิมพีแดนซ์ต่ำ หลีกเลี่ยงการเดินสายดินจากโครงเครื่องหนึ่งผ่านไปยังอีกโครงเครื่องหนึ่ง ต้องใช้รูปแบบการต่อลงดินแบบจุดเดียวชนิดดาวโดยตรง เพื่อควบคุมกระแสรั่วโหมดร่วมความถี่สูงที่เกิดจากการสวิตช์ IGBT ความเร็วสูงได้อย่างเหมาะสม
Global Express Shipping
Returns & Warranty
Manufacturer: Delta Electronics
Product No.: ASDA21021M
Country of origin:สหรัฐอเมริกา
Product Type: เซอร์โวไดรฟ์ความแม่นยำสูง
Payment: T/T, Western Union
Weight: 4000g
Shipping port: Xiamen
Warranty: 12 months
