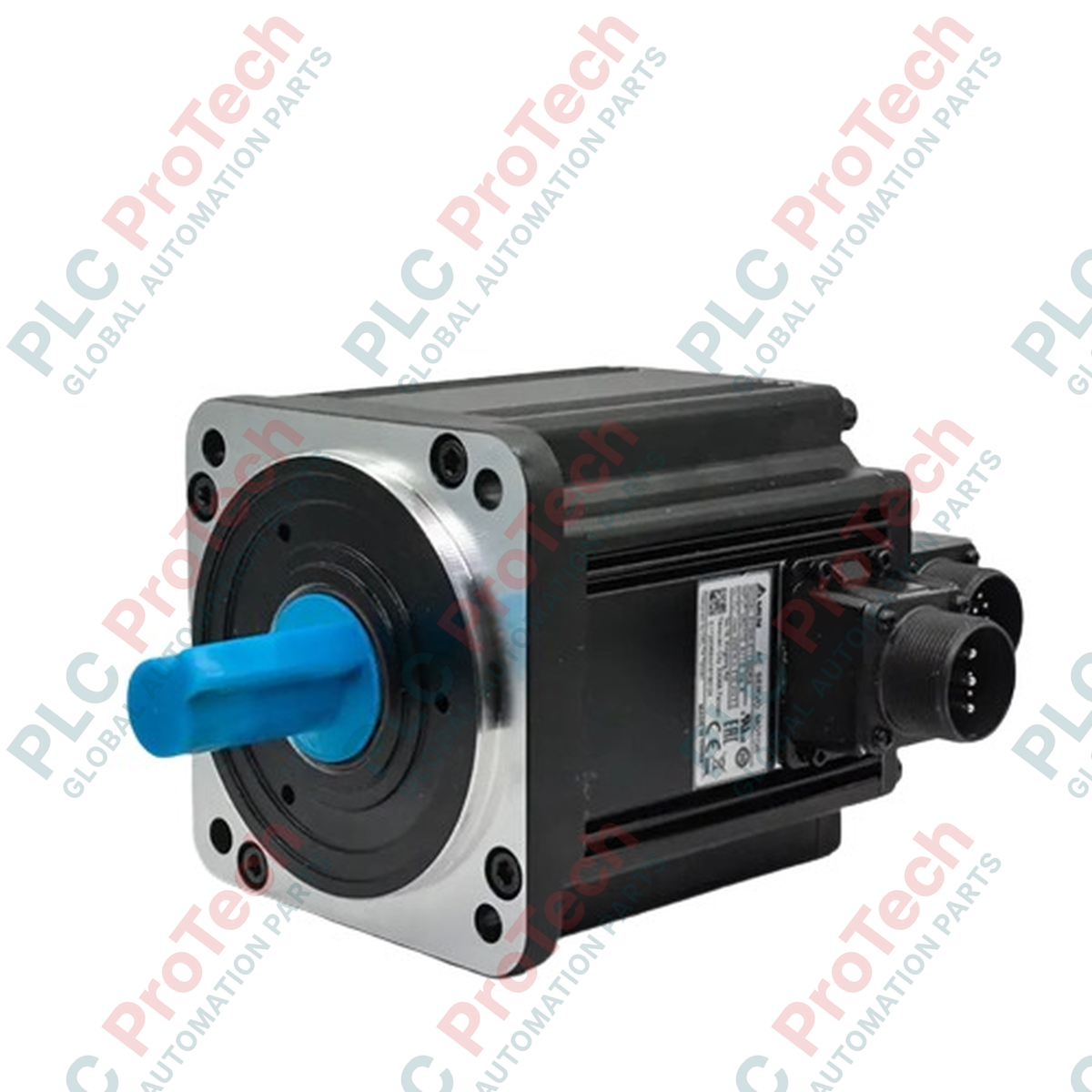

มอเตอร์เซอร์โว AC DELTA ซีรีส์ ECMA รุ่น ECMA-E11310RS 1 kW

ภาพรวมผลิตภัณฑ์

 ECMA-E11310RS (ECMAE11310RS) คือเซอร์โวมอเตอร์ซิงโครนัส AC ความแม่นยำสูงในระบบนิเวศ ASDA-A2 ขั้นสูงของ Delta มอเตอร์ขนาด 1 กิโลวัตต์นี้ได้รับการออกแบบทางวิศวกรรมสำหรับการควบคุมการเคลื่อนที่ประสิทธิภาพสูง มีขนาดเฟรม 130 มม. และปรับให้เหมาะกับการใช้งานที่ต้องการสมดุลระหว่างแรงบิดสูงกับความละเอียดของสัญญาณป้อนกลับที่ยอดเยี่ยม ด้วยตัวเข้ารหัสแบบเพิ่มค่า 20 บิตในตัว  ECMA-E11310RS จึงให้พัลส์มากกว่าหนึ่งล้านพัลส์ต่อรอบ ช่วยให้ได้ความแม่นยำในการกำหนดตำแหน่งสูงมากสำหรับการติดฉลากความเร็วสูง การม้วนวัสดุอย่างแม่นยำ และการตัดเฉือน CNC แบบหลายแกน การติดตั้งซีลน้ำมันจากโรงงานและขดลวดสำหรับ 220V ที่แข็งแรงช่วยให้มอเตอร์นี้รักษาประสิทธิภาพสูงสุดในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ซึ่งการสัมผัสกับสารหล่อลื่นหรือตัวหล่อเย็นเป็นปัจจัยปกติในการทำงาน

รายละเอียดส่วนต่อท้ายรุ่น

ระบบการตั้งชื่อ ECMA-E11310RS กำหนดคุณลักษณะทางเทคนิคเฉพาะดังนี้:

• ECM: มอเตอร์ที่มีการสับเปลี่ยนทางไฟฟ้า (ประเภทผลิตภัณฑ์)

• A: เซอร์โวมอเตอร์ AC (ประเภทการขับเคลื่อน)

• E: แรงดันไฟฟ้าพิกัด 220V / ความเร็วพิกัด 2000 รอบ/นาที

• 1: ตัวเข้ารหัสแบบเพิ่มค่า 20 บิต (1,280,000 พัลส์ต่อรอบ)

• 13: ขนาดเฟรมมอเตอร์ 130 มม.

• 10: กำลังขาออกพิกัด 1 กิโลวัตต์

• R: การกำหนดค่าแบบไม่มีเบรก ติดตั้งซีลน้ำมันและร่องลิ่มที่รูสกรู

• S: ขนาดเพลามาตรฐานสำหรับซีรีส์ 130 มม.

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ตัวเข้ารหัสแบบ 20 บิตมีประโยชน์ต่อแอปพลิเคชันของฉันอย่างไรเมื่อเทียบกับความละเอียดที่ต่ำกว่า

ความละเอียด 20 บิตให้พัลส์ 1,280,000 พัลส์ต่อรอบ ความหนาแน่นสูงนี้ช่วยให้เซอร์โวไดรฟ์คำนวณความเร็วได้ละเอียดมากขึ้นและทำงานที่ความเร็วต่ำได้ราบรื่นยิ่งขึ้น ซึ่งมีความสำคัญอย่างยิ่งต่อการป้องกันอาการ "cogging" และการได้ผิวสำเร็จที่เหนือกว่าในการตัดเฉือน หรือการจัดวางชิ้นงานที่มีความแม่นยำสูงในงานประกอบ

มอเตอร์นี้จำเป็นต้องใช้ไดรฟ์ซีรีส์เฉพาะจาก Delta หรือไม่

แม้ได้รับการปรับให้เหมาะสมกับซีรีส์ ASDA-A2 เพื่อใช้ประโยชน์จากความสามารถในการป้อนกลับ 20 บิตอย่างเต็มที่ แต่ยังเข้ากันได้กับไดรฟ์ Delta รุ่นอื่นที่รองรับคุณลักษณะทางกายภาพและทางอิเล็กทรอนิกส์ของมอเตอร์ ECMA ขนาด 130 มม. ควรตรวจสอบความเข้ากันได้ของเฟิร์มแวร์ไดรฟ์สำหรับการป้อนกลับแบบเพิ่มค่า 20 บิตทุกครั้ง

ต้องบำรุงรักษาซีลน้ำมันชนิด "R" อย่างไร

ซีลน้ำมันได้รับการออกแบบให้ใช้งานได้ตลอดอายุการใช้งานภายใต้สภาวะมาตรฐาน อย่างไรก็ตาม ในการใช้งานที่มอเตอร์เชื่อมต่อกับชุดเกียร์ที่มีของเหลวอยู่ภายใน ให้ตรวจสอบการสะสมของของเหลวรอบจุดเชื่อมต่อเพลาระหว่างการบำรุงรักษาเครื่องจักรตามกำหนด เพื่อให้แน่ใจว่าซีลยังคงมีสภาพสมบูรณ์

คู่มือด้านวิศวกรรมและการติดตั้ง

• การติดตั้งเพลาและร่องลิ่ม: การกำหนดค่า "R" มีร่องลิ่มพร้อมรูสกรู เมื่อติดตั้งพูลเลย์หรือคัปปลิง ตรวจสอบให้แน่ใจว่าสกรูตัวหนอนขันแน่นตามแรงบิดที่แนะนำ เพื่อป้องกันระยะคลอนทางกล หลีกเลี่ยงการใช้ค้อนตอกชิ้นส่วนเข้ากับเพลา เนื่องจากแรงกระแทกตามแนวแกนอาจทำให้ตลับลูกปืนของเอ็นโค้ดเดอร์ความละเอียดสูงเสียหาย

• การป้องกันสายเคเบิลเอ็นโค้ดเดอร์: เนื่องจากมีความละเอียด 20 บิต ควรตรวจสอบให้แน่ใจว่าสายเคเบิลเอ็นโค้ดเดอร์มีชีลด์สองชั้นและเดินสายให้ห่างจากสายไฟกระแสสูง ใช้ขั้วต่อแบบมีชีลด์ตามข้อกำหนดของ Delta เพื่อรักษาอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่จำเป็นสำหรับการกำหนดตำแหน่งในระดับมิลลิวินาที

• ข้อกำหนดฮีตซิงก์: มอเตอร์ขนาด 1 กิโลวัตต์จะเกิดความร้อนระหว่างรอบการทำงานที่มีภาระสูง ควรติดตั้งบนโครงโลหะที่ทำหน้าที่เป็นฮีตซิงก์ ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการติดตั้งเอื้อต่อการไหลเวียนของอากาศตามธรรมชาติผ่านตัวเรือนมอเตอร์ เพื่อป้องกันการตัดการทำงานของระบบป้องกันความร้อนขณะทำงานต่อเนื่องที่ 2000 รอบ/นาที
