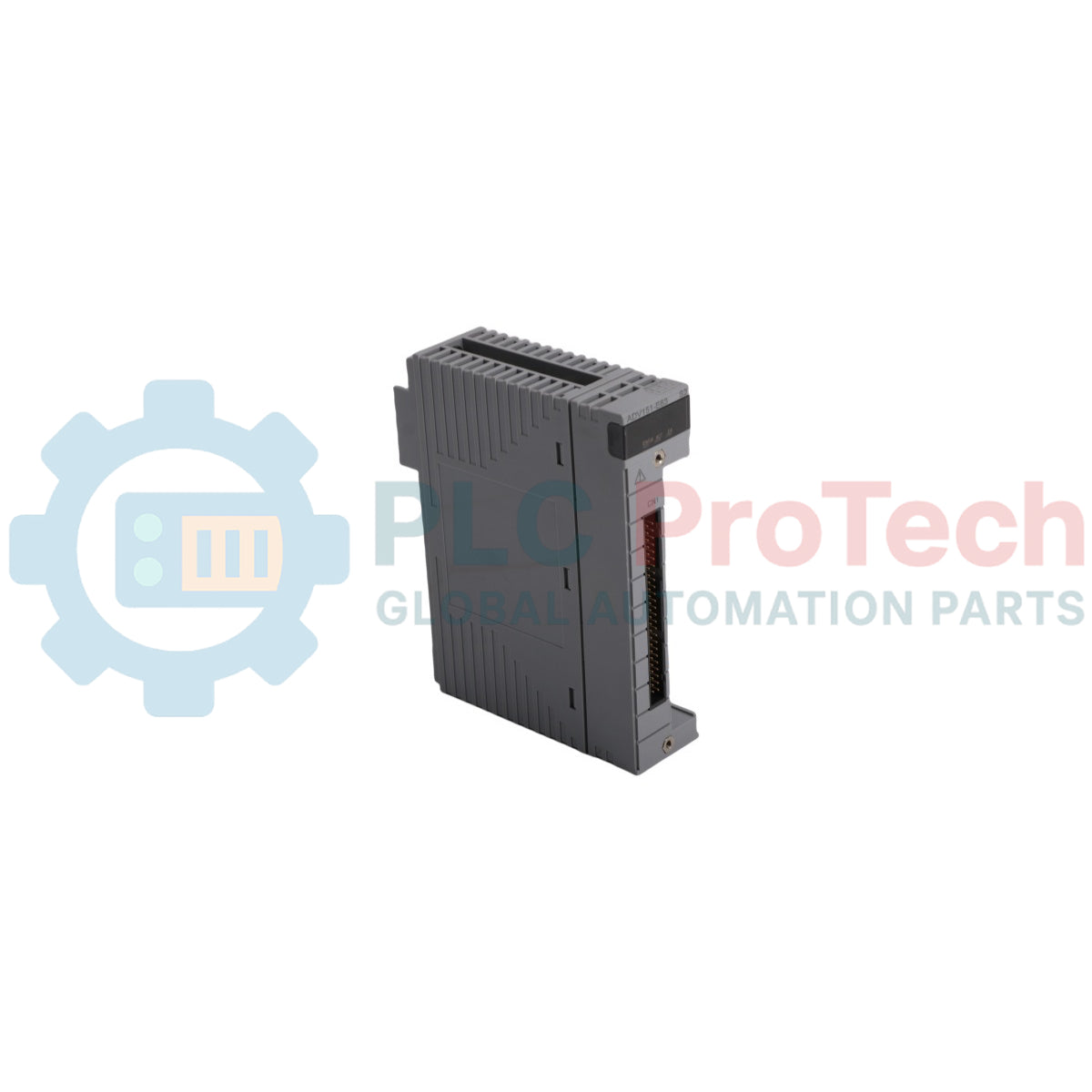

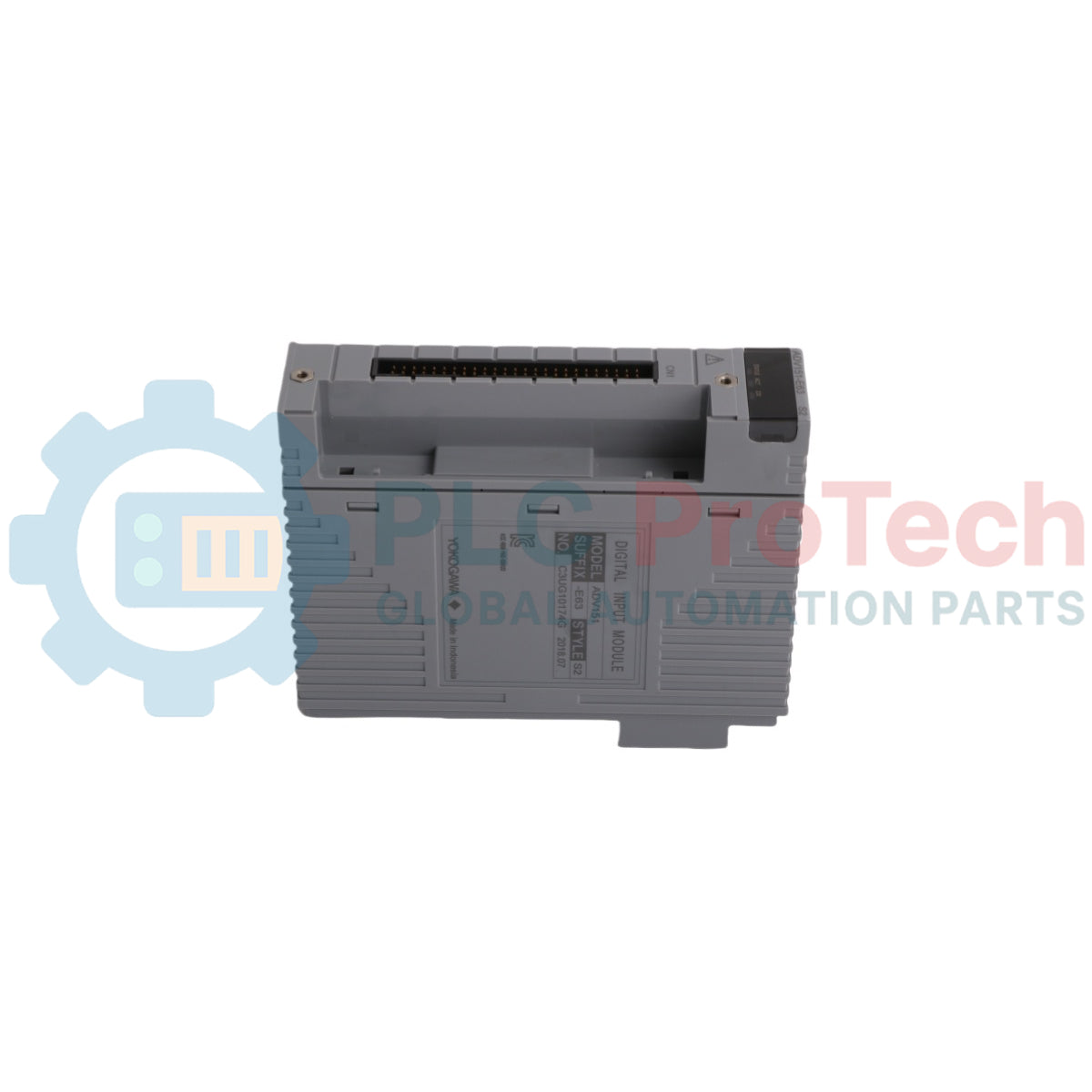

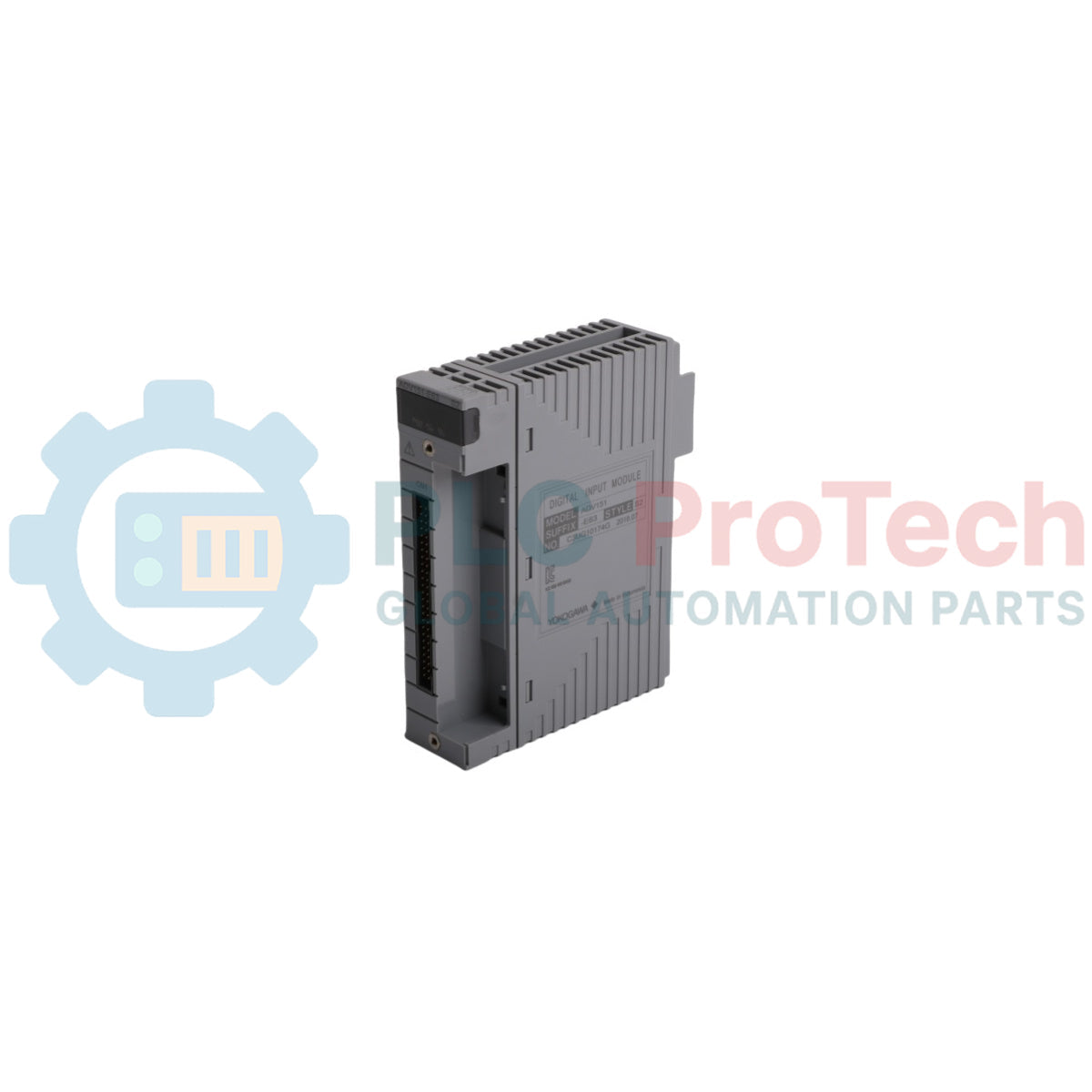

โมดูลอินพุตดิจิทัล Yokogawa ADV151-E63 CENTUM VP FIO

SKU ADV151-E63 S2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Yokogawa
Product No.: ADV151-E63 S2
Origin ญี่ปุ่น
Product Type: โมดูลอินพุตดิจิทัล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.35 kg
Dimensions: 3.2 ซม. x 10.6 ซม. x 13 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

ภาพรวมผลิตภัณฑ์

Yokogawa ADV151-E63 (ADV151E63) เป็นโมดูลอินพุตดิจิทัลความหนาแน่นสูง 32 ช่องที่ออกแบบมาเฉพาะสำหรับระบบควบคุมการผลิตแบบบูรณาการ CENTUM VP ในฐานะส่วนประกอบหลักของตระกูล FIO (Field Interface I/O) โมดูลนี้ถูกออกแบบมาเพื่อตรวจสอบสถานะแยกจากอุปกรณ์ภาคสนาม เช่น มอเตอร์สตาร์ทเตอร์ สวิตช์จำกัด และการตอบกลับตำแหน่งวาล์วในสภาพแวดล้อมที่มีความเสี่ยงสูง เช่น โรงไฟฟ้า โรงกลั่นน้ำมัน และโรงงานเคมี ด้วยการประมวลผลสัญญาณความเร็วสูงสำหรับอินพุต 24 VDC ADV151-E63 ช่วยให้ระบบควบคุมตอบสนองต่อการเปลี่ยนแปลงภาคสนามแบบเรียลไทม์ ลดความผันผวนของกระบวนการอย่างมีประสิทธิภาพ และป้องกันการหยุดทำงานที่ไม่คาดคิดซึ่งมีค่าใช้จ่ายสูงผ่านการตรวจสอบลำดับเหตุการณ์อย่างแม่นยำ

การแยกรหัสต่อท้าย

รหัสต่อท้ายของรุ่น ADV151-E63 กำหนดอินเทอร์เฟซการเดินสายและลักษณะการทำงานเฉพาะ:

ADV151: ระบุฮาร์ดแวร์พื้นฐานว่าเป็นโมดูลอินพุตดิจิทัล 32 ช่อง
-E (ประเภทมาตรฐาน): บ่งชี้ว่าโมดูลถูกออกแบบมาสำหรับอินพุตแรงดันไฟฟ้า/สวิตช์สัมผัส 24 VDC มาตรฐาน ให้ความเข้ากันได้กับเซ็นเซอร์แยกส่วนอุตสาหกรรมส่วนใหญ่
6 (พร้อมขั้วต่อ MIL): ระบุประเภทการเชื่อมต่อทางกายภาพ "6" หมายถึงอินเทอร์เฟซขั้วต่อ MIL คู่ (มาตรฐานกองทัพ) ช่วยให้การเดินสายความหนาแน่นสูงและการเชื่อมต่อรวดเร็วกับบอร์ดเทอร์มินัลผ่านสายเคเบิลเฉพาะ
3 (พร้อมอินเทอร์เฟซสายสัญญาณ): ระบุการกำหนดค่าอินเทอร์เฟซเฉพาะที่ออกแบบมาเพื่อการรวมเข้ากับบอร์ดปรับสัญญาณของ Yokogawa หรือบล็อกเทอร์มินัลเฉพาะอย่างราบรื่น เพื่อรักษาความสมบูรณ์ของสัญญาณในระยะทางไกล

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติ	ข้อมูลจำเพาะ
รุ่น	ADV151-E63
แบรนด์	Yokogawa
ช่องอินพุต	32 ช่อง (แยกเป็นกลุ่ม)
สัญญาณอินพุต	24 VDC สวิตช์สัมผัสแห้ง / สวิตช์ใกล้
กระแสอินพุต	ประมาณ 4.1 mA ต่อช่อง
ประเภทการเชื่อมต่อ	ขั้วต่อ MIL คู่
แรงดันไฟฟ้าแยก	500 VAC ระหว่างภาคสนามและระบบ
การใช้พลังงาน	สูงสุด 500 mA ที่ 5 VDC
อุณหภูมิการทำงาน	0 ถึง 60 องศาเซลเซียส
น้ำหนัก	0.35 กก.
แหล่งกำเนิด	ญี่ปุ่น

คำถามที่พบบ่อยทางเทคนิค

ถาม 1: ข้อดีหลักของอินเทอร์เฟซขั้วต่อ MIL คู่ -E63 คืออะไร?

ตอบ 1: ขั้วต่อ MIL คู่ช่วยให้การติดตั้งแบบ "เสียบแล้วใช้งาน" เป็นไปอย่างรวดเร็วมาก ลดความเสี่ยงของข้อผิดพลาดในการเดินสายที่เกี่ยวข้องกับเทอร์มินัลสกรูแต่ละตัว และช่วยให้มีความหนาแน่นของ I/O สูงขึ้นในตู้ขนาดเล็กกว่าเมื่อเทียบกับรุ่นที่ใช้แคลมป์แรงดัน

ถาม 2: ADV151-E63 รองรับการทำงานแบบคู่ซ้ำซ้อนหรือไม่?

ตอบ 2: รองรับ โมดูลสามารถตั้งค่าเป็นคู่ซ้ำซ้อนภายในสถานีควบคุมภาคสนาม (FCS) หากโมดูลที่ใช้งานตรวจพบข้อผิดพลาดภายใน การควบคุมจะเปลี่ยนไปยังโมดูลสำรองโดยไม่สะดุดเพื่อรักษาการมองเห็นกระบวนการ

ถาม 3: โมดูลนี้สามารถใช้กับสวิตช์ใกล้ได้หรือไม่?

ตอบ 3: ใช่ รองรับสวิตช์ใกล้แบบ 2 สาย โดยมีเงื่อนไขว่ากระแสรั่วไหลและแรงดันตกคร่อม "ON" ต้องอยู่ในขอบเขตที่โมดูลกำหนด (โดยทั่วไปคือ 24 VDC แบบลอจิก)

คู่มือวิศวกรรมและการติดตั้ง

ความสมบูรณ์ของขั้วต่อ: เมื่อทำการติดตั้งขั้วต่อ MIL ให้แน่ใจว่าแขนล็อกถูกกดล็อกจนสุด การเชื่อมต่อที่หลวมในโมดูลความหนาแน่นสูงเช่น ADV151-E63 อาจทำให้สัญญาณ "กระพริบ" ใน DCS ซึ่งอาจทำให้เกิดสัญญาณเตือนผิดพลาด
การจัดการสายเคเบิล: ใช้สายเคเบิล KS1 ที่ได้รับการรับรองจาก Yokogawa หรือสายเคเบิลที่คล้ายกันสำหรับอินเทอร์เฟซ -E63 ให้แน่ใจว่าสายเคเบิลถูกเดินสายห่างจากสายไฟแรงดันสูง AC (480 VAC ขึ้นไป) เพื่อป้องกันการรบกวนแม่เหล็กไฟฟ้าที่อาจทำให้เกิดสถานะ "สูง" เท็จบนอินพุตดิจิทัล 24 VDC
โปรโตคอลการกราวด์: โมดูลมีการแยกแรงดันไฟฟ้า 500 VAC แต่เพื่อประสิทธิภาพสูงสุด สัญญาณร่วมสำหรับแหล่งจ่ายไฟ 24 VDC ภาคสนามต้องอ้างอิงกราวด์ระบบที่จุดเดียวเพื่อหลีกเลี่ยงปัญหาแรงดันลอย

ข้อได้เปรียบทางวิศวกรรม

ADV151-E63 โดดเด่นด้วยสถาปัตยกรรมความหนาแน่นสูงที่อนุญาตให้จัดการ 32 ช่องภายในช่องขนาดกว้าง 45 มม. ฮาร์ดแวร์ของโมดูลถูกออกแบบให้ทนต่อความร้อนที่พบในห้องควบคุมอุตสาหกรรม รักษาระดับอุณหภูมิที่ 60 องศาเซลเซียสโดยไม่ลดประสิทธิภาพ นอกจากนี้ โมดูลยังรองรับการ "เปลี่ยนโมดูลออนไลน์" ช่างเทคนิคสามารถเปลี่ยนโมดูลขณะมีไฟฟ้าโดยไม่รบกวนบัส ESB หรือโมดูล I/O อื่น ๆ ในโหนดเดียวกัน ซึ่งเป็นข้อกำหนดสำคัญสำหรับอุตสาหกรรมกระบวนการที่ต้องทำงานต่อเนื่อง 24/7
