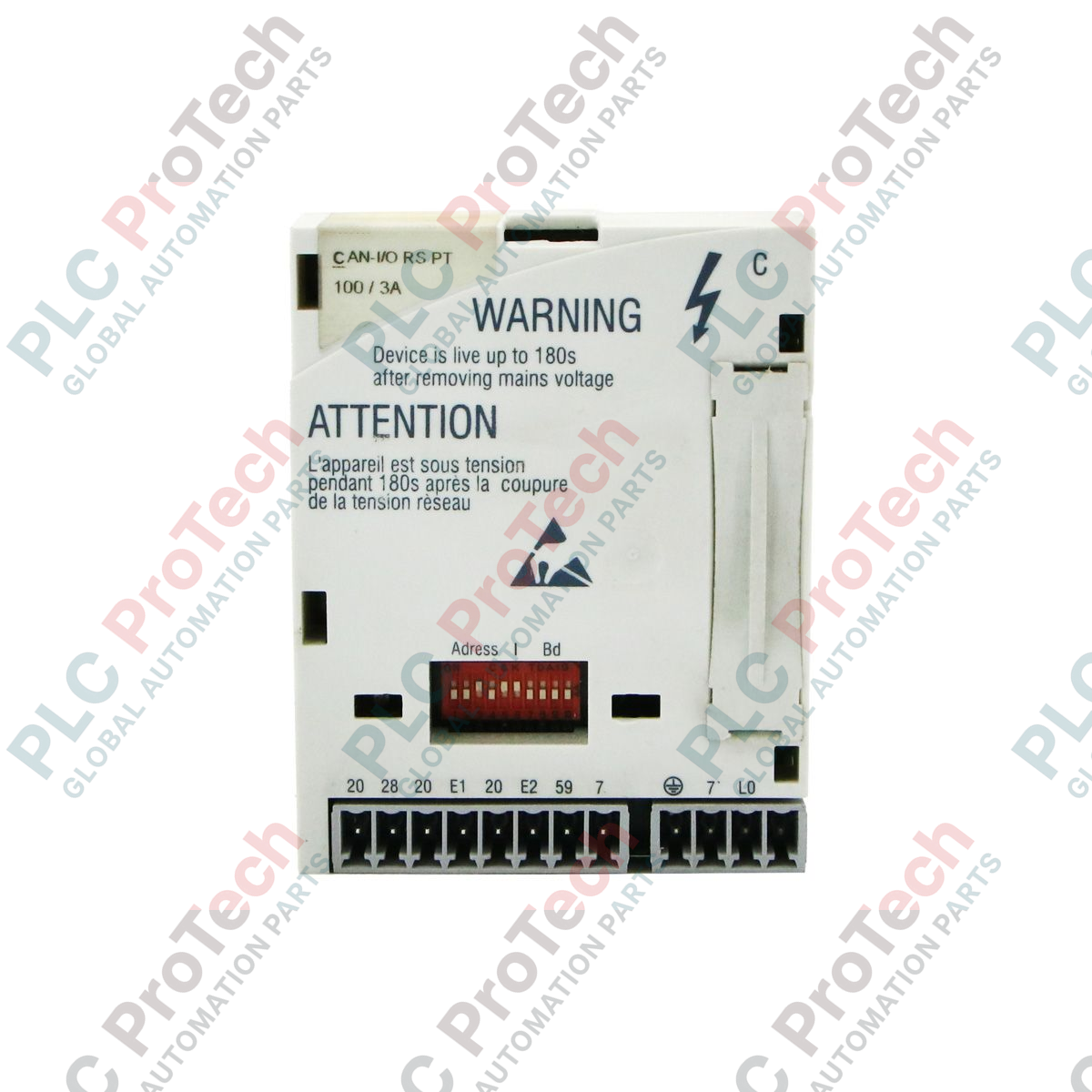

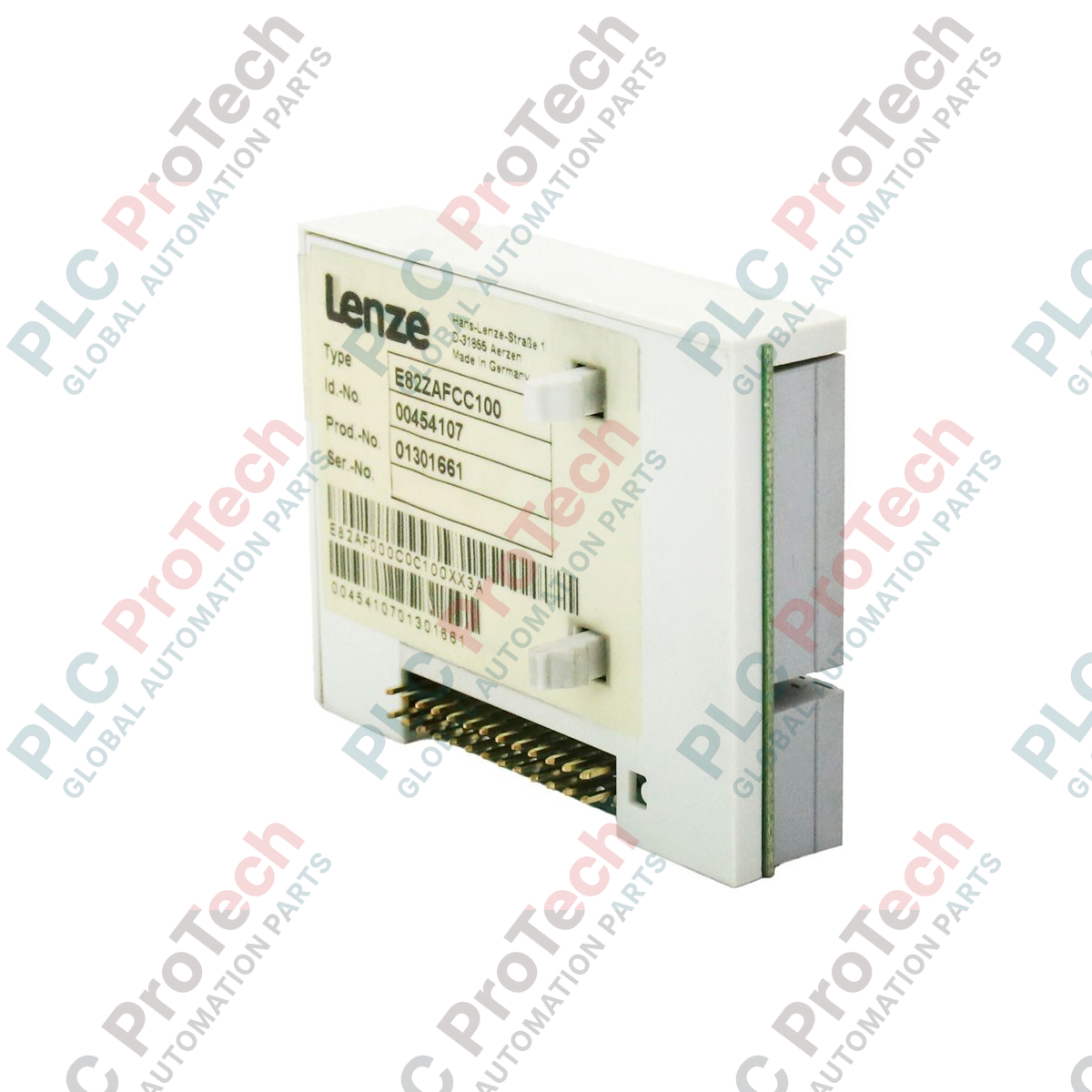

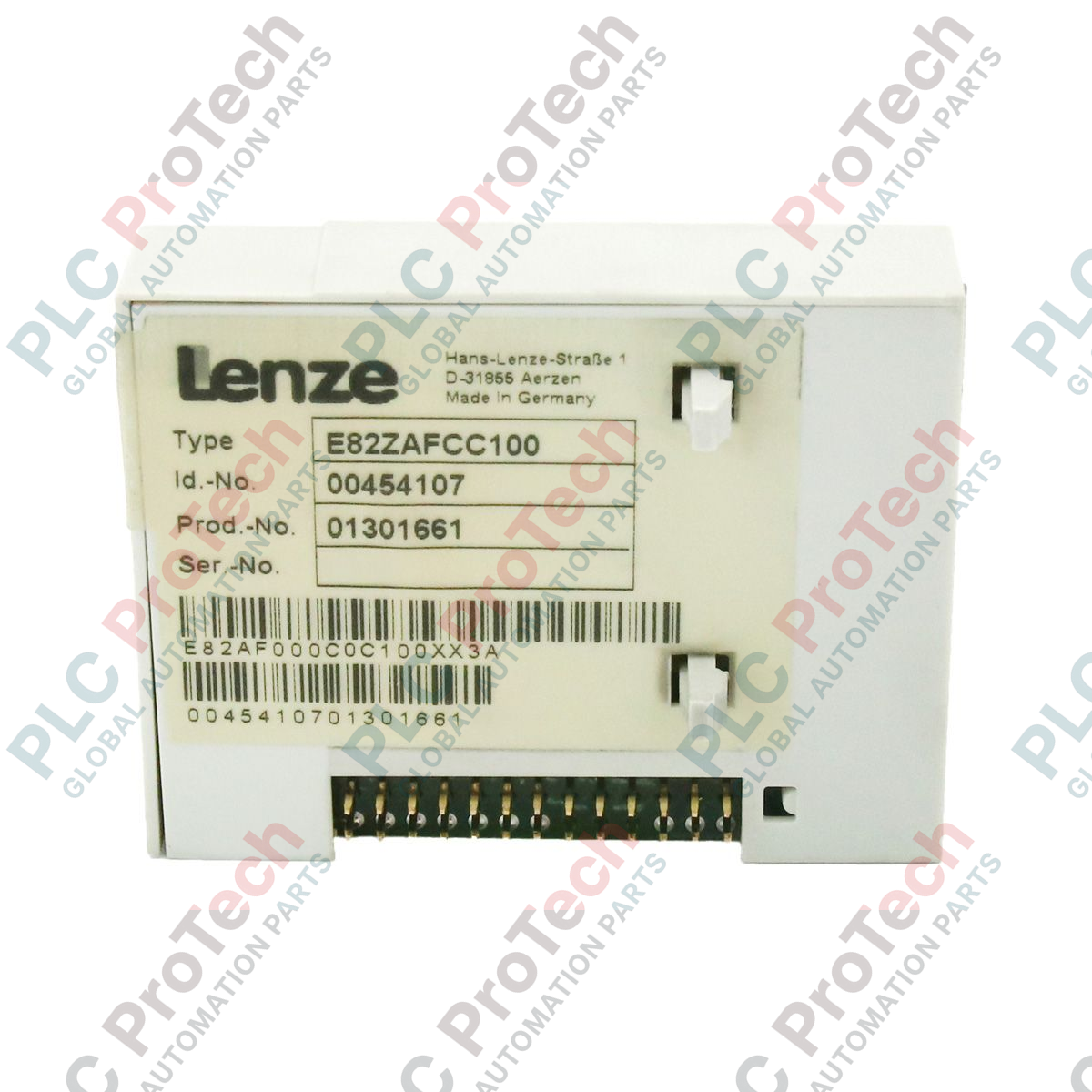

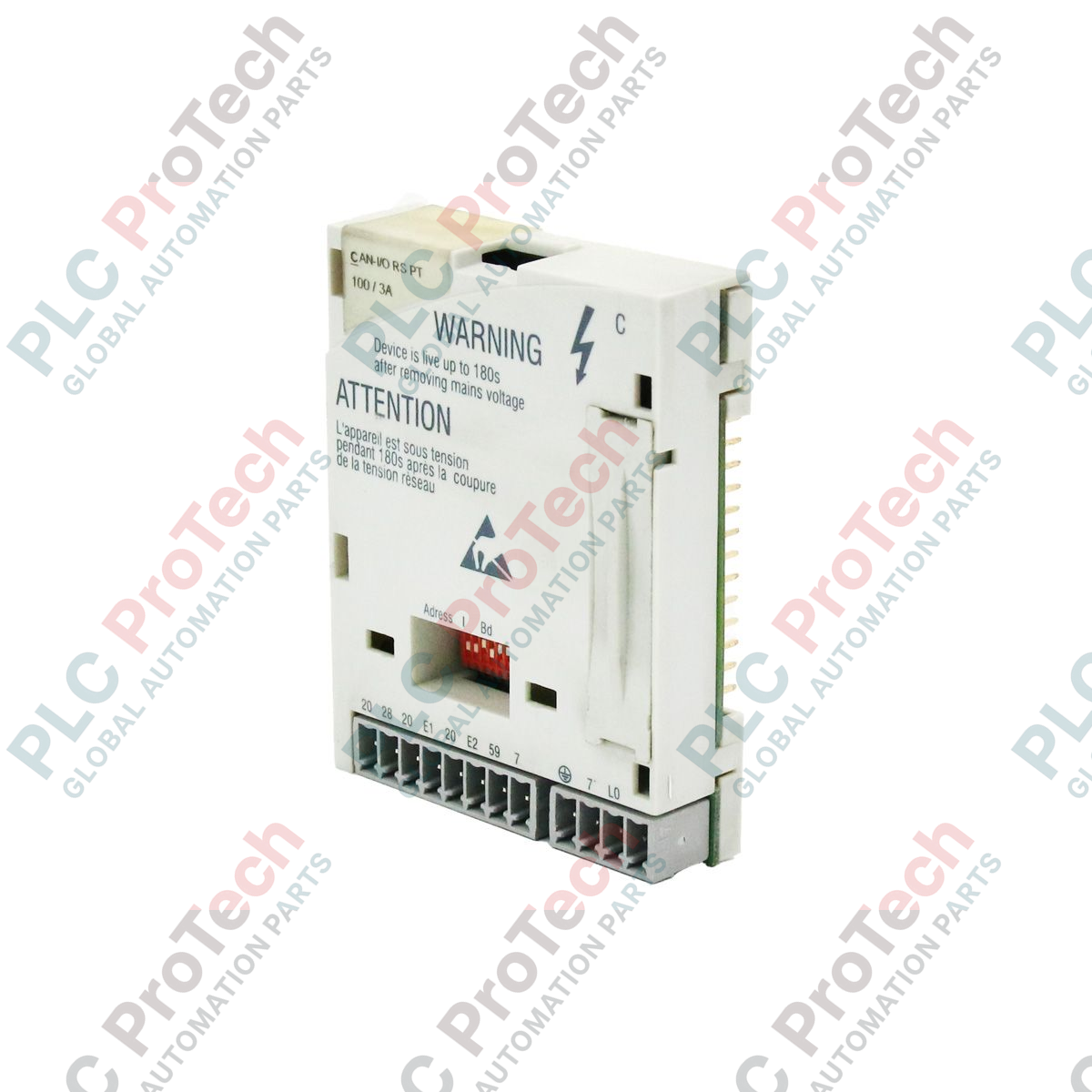

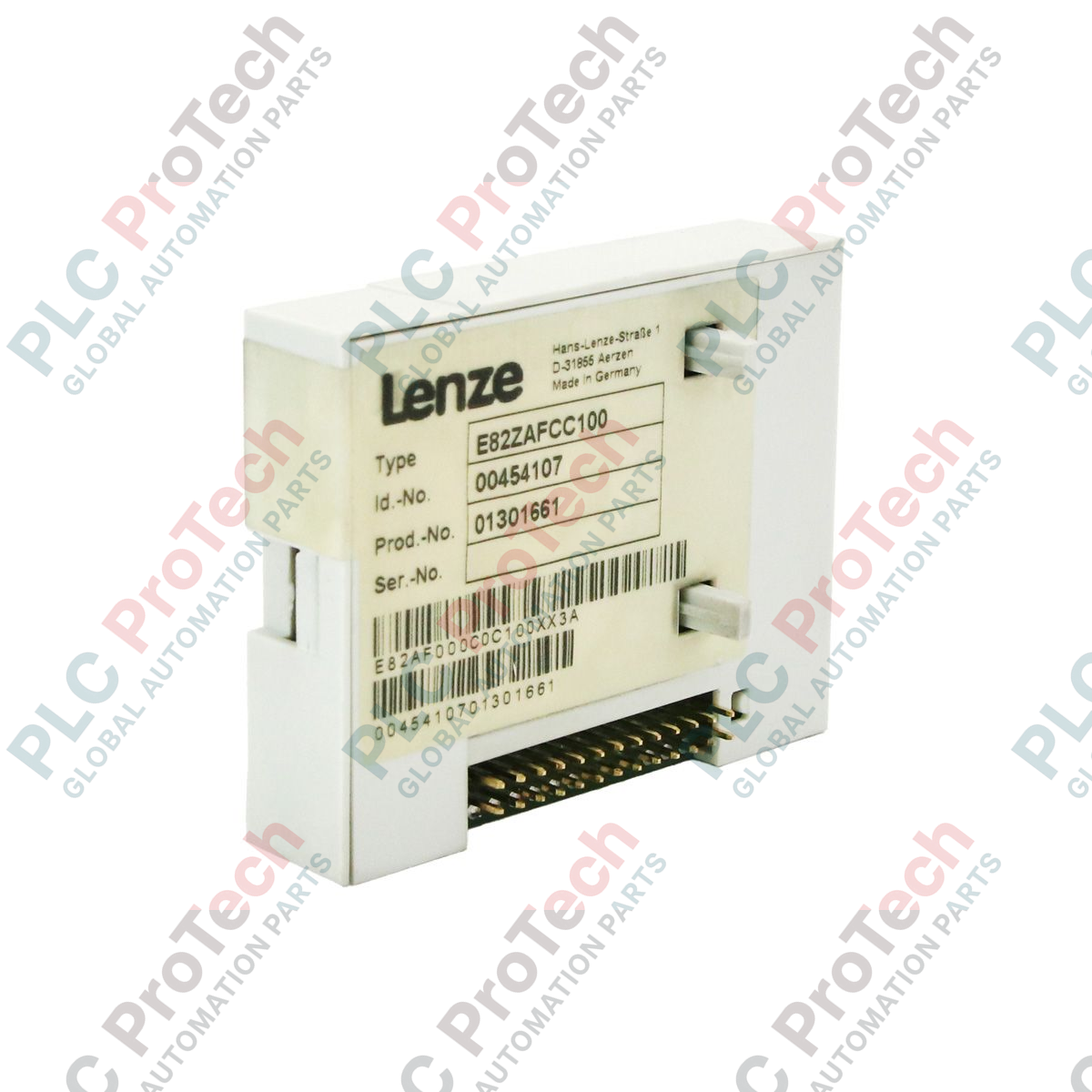

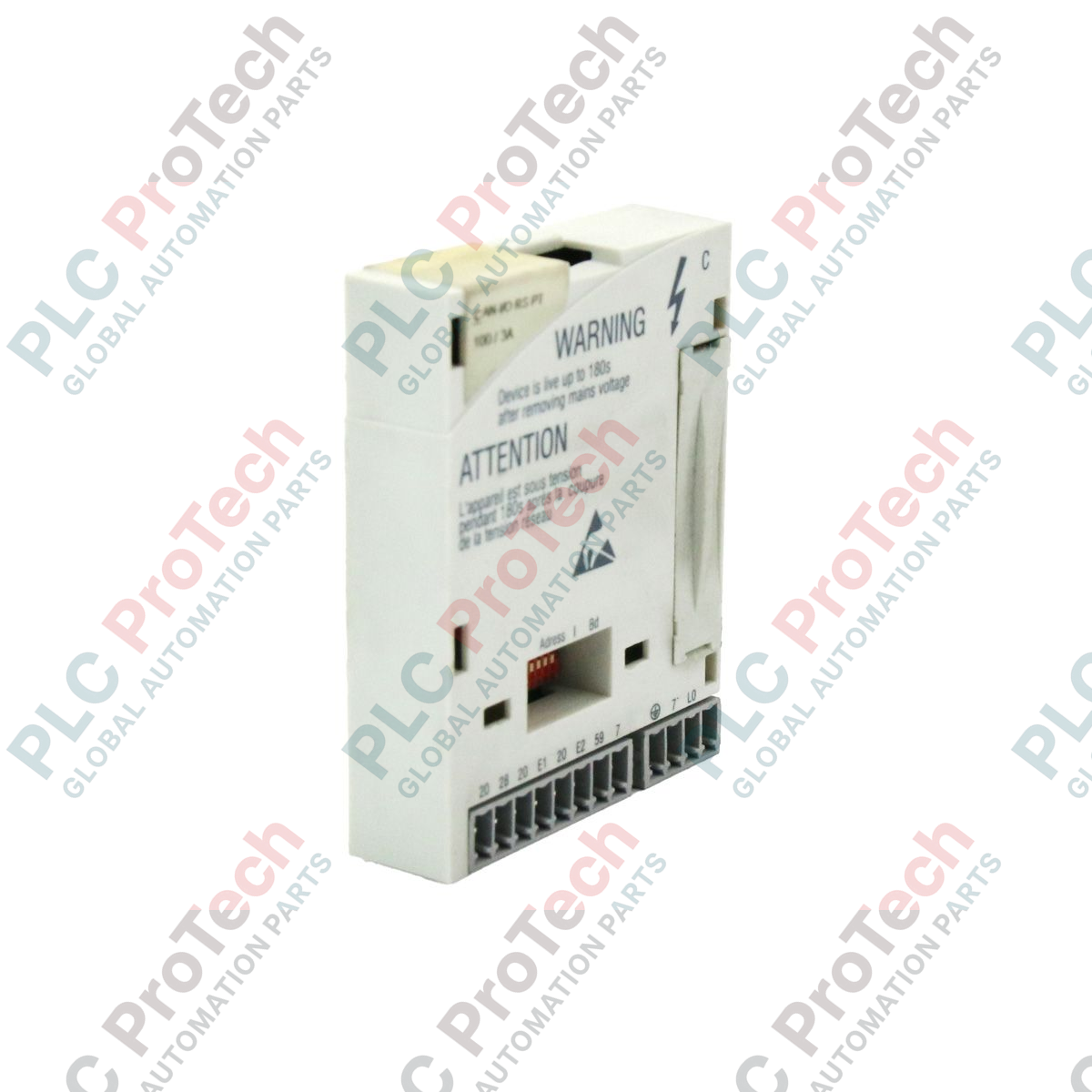

E82ZAFCC100 Lenze โมดูล CAN-I/O RS PT รุ่น 8200 Vector

ภาพรวมผลิตภัณฑ์

 E82ZAFCC100 (E82ZAFCC100) เป็นอินเทอร์เฟซการสื่อสาร CAN-I/O และฟังก์ชันความแม่นยำสูงที่ออกแบบมาสำหรับอินเวอร์เตอร์ตระกูล Lenze 8200 Vector ในภาคธุรกิจ B2B ที่มีความต้องการสูง เช่น การแปรรูปอาหาร คลังสินค้าอัตโนมัติ และบรรจุภัณฑ์ยา โมดูลนี้ทำหน้าที่เป็นตัวควบคุมเฉพาะจุดและศูนย์กลางเครือข่าย การใช้ E82ZAFCC100ช่วยให้วิศวกรแลกเปลี่ยนข้อมูลผ่านเครือข่าย System Bus (CAN) ได้อย่างรวดเร็ว ช่วยปรับปรุงการซิงโครไนซ์ของระบบขับเคลื่อนหลายแกนได้อย่างมาก ซึ่งช่วยลดความเค้นทางกลที่ข้อต่อมอเตอร์และลดความเสี่ยงของคอขวดในสายการผลิต แม้จะมีสถานะ "Phase-Out" โมดูลนี้ยังคงเป็นส่วนประกอบสำคัญสำหรับการบำรุงรักษาและเพิ่มประสิทธิภาพสถาปัตยกรรม 8200 Vector รุ่นเก่าที่ต้องการการประมวลผลสัญญาณความเร็วสูง

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ E82ZAFCC100 สร้างขึ้นบนโปรโตคอล CANopen พร้อมอินเทอร์เฟซชั้นกายภาพ RS-485 ที่มีความทนทานสำหรับการสื่อสารแบบกำหนดเวลาได้แน่นอน รุ่น "PT" (Pluggable Terminal) นี้ได้รับการออกแบบให้เป็นโมดูล ช่วยให้เปลี่ยนฮาร์ดแวร์ได้อย่างรวดเร็วโดยไม่ต้องเดินสายใหม่ที่ซับซ้อน มีตัวประมวลผลลอจิกภายในแบบบูรณาการซึ่งจัดการงาน I/O พื้นฐานได้โดยไม่ต้องพึ่ง CPU หลักของอินเวอร์เตอร์ ช่วยลดภาระการประมวลผลของชุดขับเคลื่อน อุปกรณ์รองรับอัตราบอดหลายระดับและการแมป PDO (Process Data Object) จึงปรับใช้กับโครงสร้างบัสอุตสาหกรรมที่หลากหลายได้เป็นอย่างดี ความกว้างกะทัดรัด 5.10 ซม. ทำให้ติดตั้งเข้ากับสล็อตขยายมาตรฐานของอินเวอร์เตอร์ได้อย่างพอดีโดยไม่เพิ่มขนาดโดยรวมของชุดขับเคลื่อน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

E82ZAFCC100 ต้องใช้แหล่งจ่ายไฟภายนอกสำหรับการสื่อสาร CAN หรือไม่

ไม่ต้อง โมดูลรับไฟจากภายในผ่านสล็อตอินเทอร์เฟซของอินเวอร์เตอร์ 8200 Vector อย่างไรก็ตาม ควรตรวจสอบให้แน่ใจว่าขั้วควบคุมของอินเวอร์เตอร์ได้รับไฟอย่างถูกต้องเพื่อรักษาลอจิกของสัญญาณ

อินเทอร์เฟซ CAN รองรับความยาวสายสูงสุดเท่าใด

ระยะทางขึ้นอยู่กับอัตราบอด ที่ 1 Mbit/s ความยาวสายสูงสุดคือ 40 เมตร สำหรับการเดินสายที่ยาวกว่านี้ (สูงสุด 1000 เมตร) ต้องลดอัตราบอดลงเหลือ 20 kbit/s หรือต่ำกว่า

สามารถใช้โมดูลนี้เพื่อขยาย Digital I/O พื้นฐานโดยไม่มีเครือข่าย CAN ได้หรือไม่

ได้ โมดูลมีขั้วต่อ I/O ในตัวที่สามารถใช้เป็นอินพุตหรือเอาต์พุตดิจิทัลเฉพาะจุดได้ แม้จะไม่ได้ใช้ความสามารถด้านเครือข่าย CANopen อย่างเต็มรูปแบบ

ควรตรวจสอบอะไรหากอินเวอร์เตอร์ไม่รู้จักโมดูล

ขั้นแรก ตรวจสอบให้แน่ใจว่าเสียบโมดูลเข้ากับสล็อตจนสุดและขันสกรูล็อกแน่นหนา ตรวจสอบพารามิเตอร์ C0002 เพื่อยืนยันว่าอินเวอร์เตอร์จำเป็นต้องรีเซ็ตด้วยตนเองเพื่อเริ่มต้นฮาร์ดแวร์ใหม่หรือไม่

คู่มือวิศวกรรมและการติดตั้ง

• การต่อตัวต้านทานปลายบัสและการต่อลงดิน: ต้องติดตั้งตัวต้านทาน 120 โอห์มที่ปลายทั้งสองด้านของสาย CAN bus เพื่อป้องกันสัญญาณสะท้อน เมื่อเดินสายขั้ว RS-485/CAN ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์ ควรต่อลงดินชีลด์เข้ากับราง PE (Protective Earth) ของอินเวอร์เตอร์โดยใช้แคลมป์อิมพีแดนซ์ต่ำ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากสายมอเตอร์

• ห้ามเสียบหรือถอดขณะมีไฟ: ห้ามติดตั้งหรือถอด E82ZAFCC100 ขณะที่อินเวอร์เตอร์เปิดอยู่ การทำเช่นนั้นอาจทำให้เกิดการอาร์กไฟฟ้าระหว่างขาอินเทอร์เฟซ และอาจทำให้แผงควบคุมของชุดขับเคลื่อน 8200 Vector เสียหายได้ ควรรออย่างน้อย 3 ถึง 5 นาทีหลังปิดเครื่อง เพื่อให้ตัวเก็บประจุของบัส DC คายประจุ

• การป้องกันในสภาพแวดล้อมรุนแรง: แม้จะรองรับอุณหภูมิสูงสุด 55 องศาเซลเซียส แต่ในสภาพแวดล้อมที่มีความชื้นสูงหรือมีไอสารเคมี ควรตรวจสอบให้แน่ใจว่าตู้ควบคุมติดตั้งแผ่นกรองอากาศหรือเครื่องแลกเปลี่ยนความร้อนที่เหมาะสม แผงวงจรของโมดูลไวต่อฝุ่นที่นำไฟฟ้า ซึ่งอาจทำให้เกิดการลัดวงจรระหว่างเฮดเดอร์พินที่มีความหนาแน่นสูง
