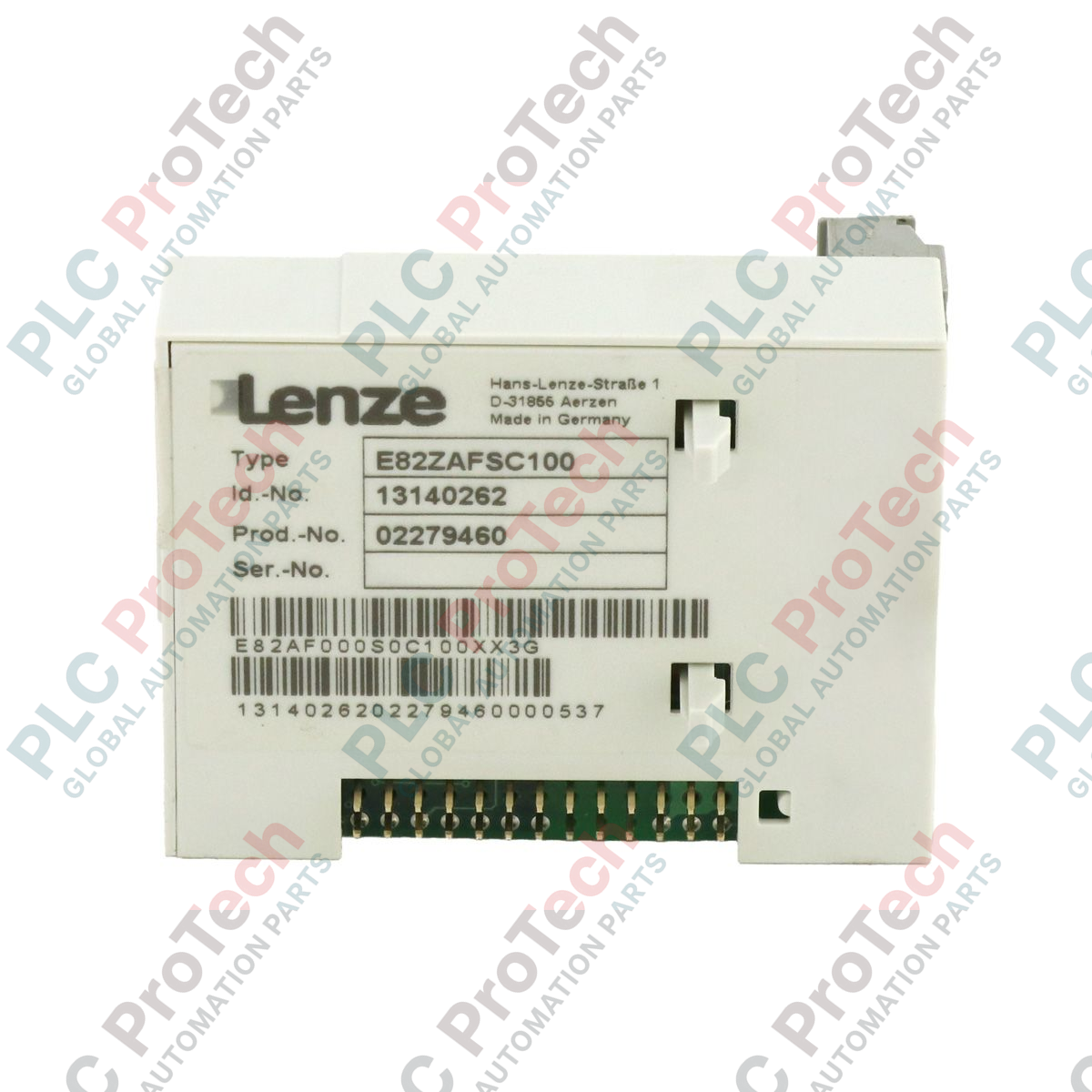

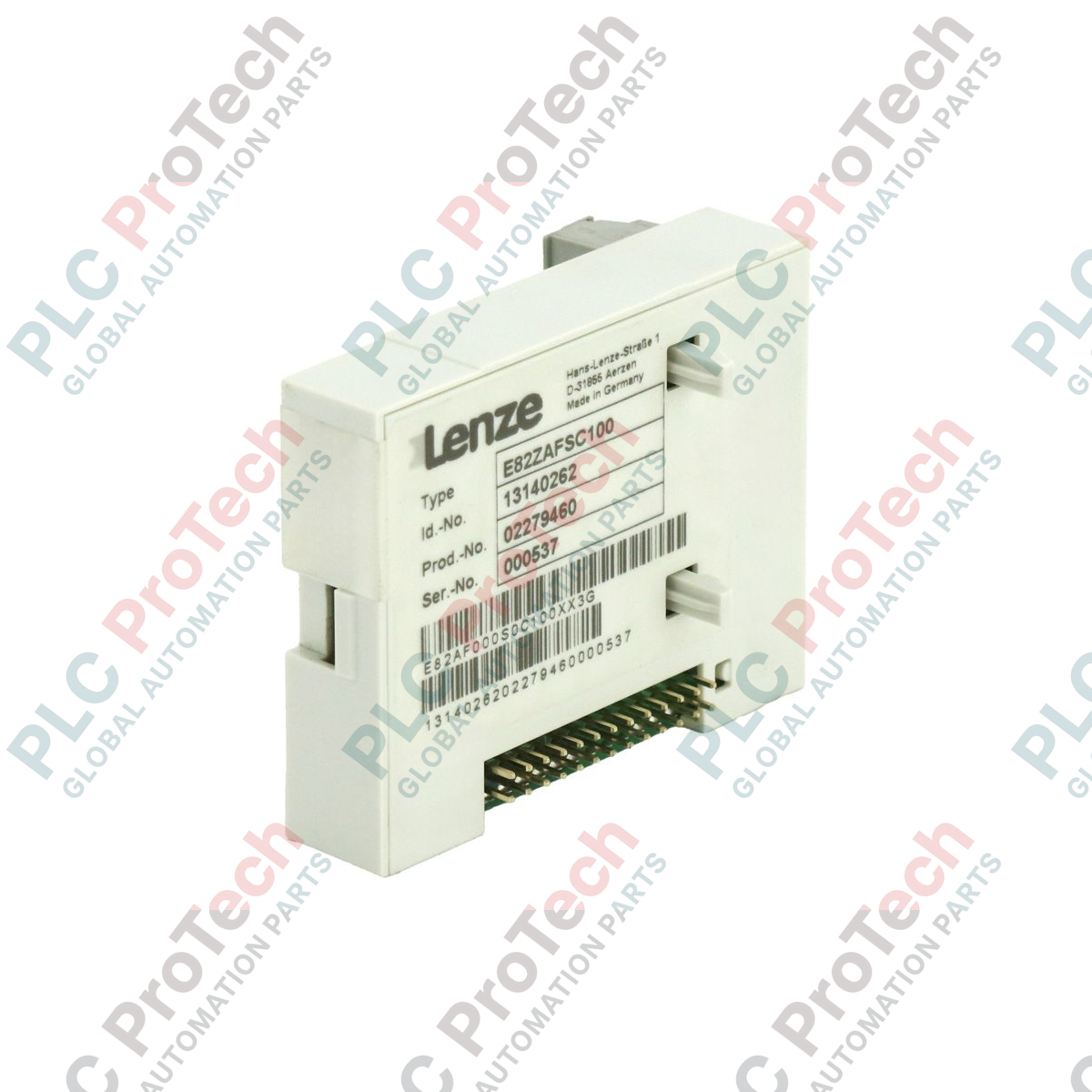

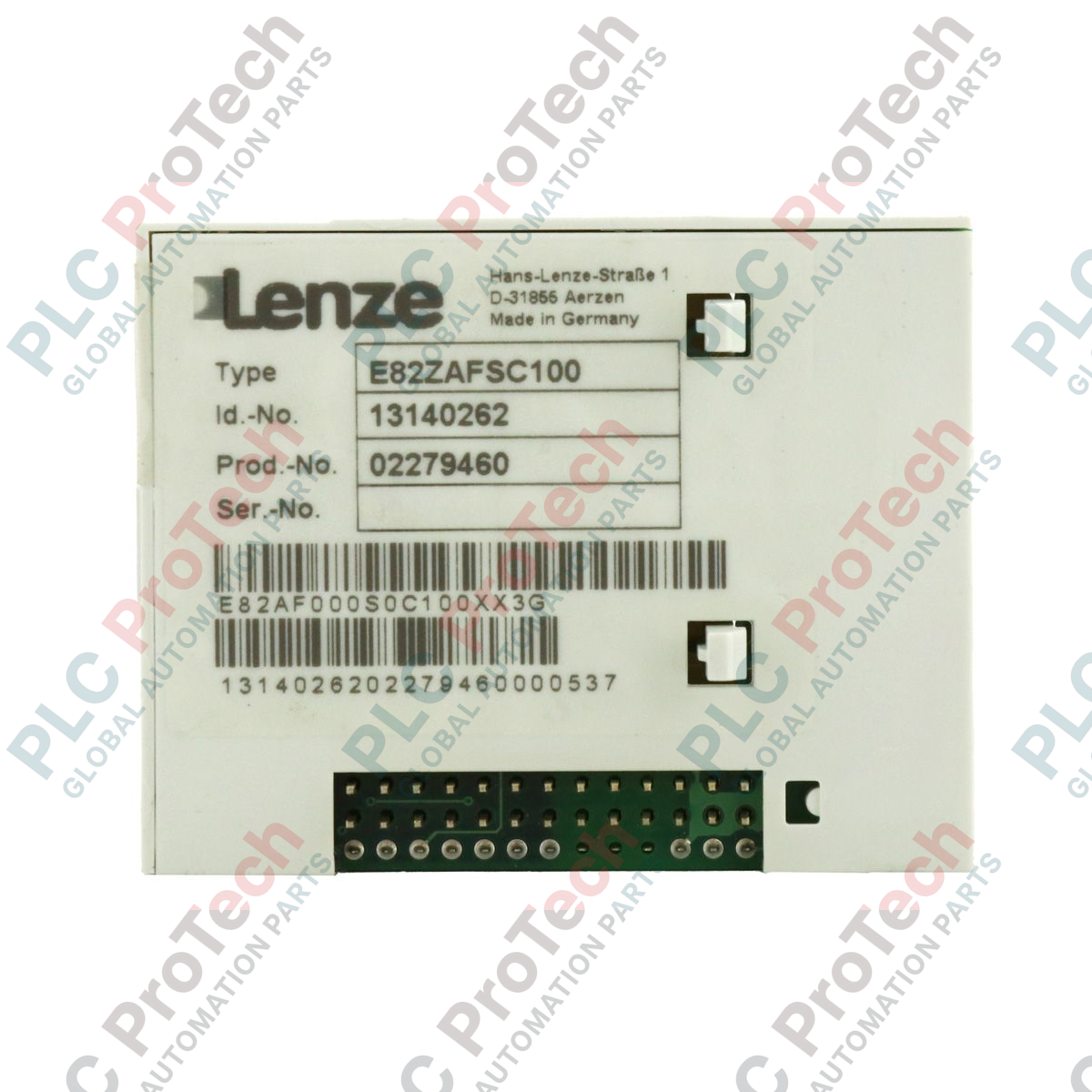

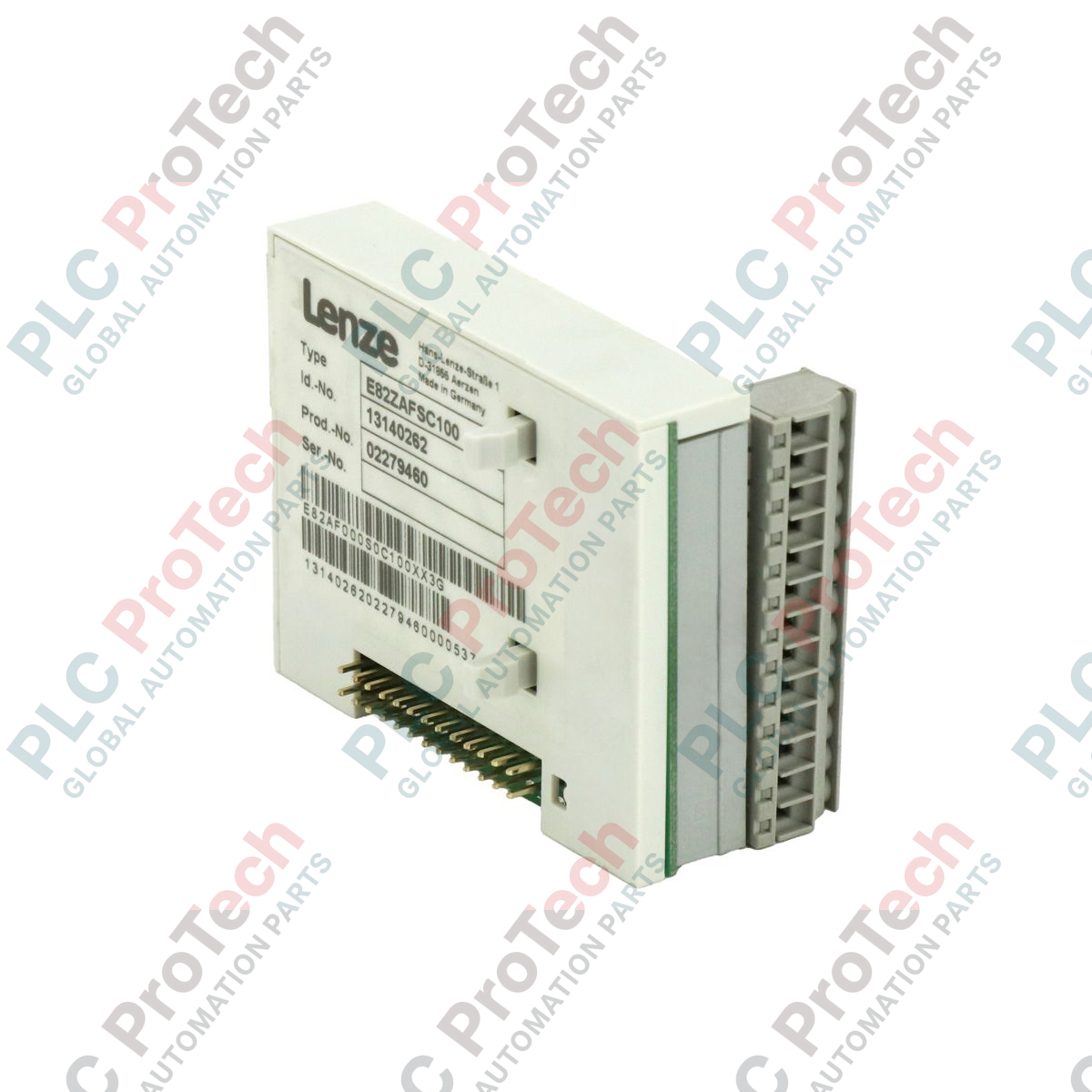

E82ZAFSC100 Lenze ซีรีส์ 8200 โมดูลแอปพลิเคชัน I/O มาตรฐาน PT

ภาพรวมผลิตภัณฑ์

E82ZAFSC100 (E82ZAFSC100) เป็นโมดูลแอปพลิเคชัน PT (Pass-Through) แบบ I/O มาตรฐานประสิทธิภาพสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์ความถี่ซีรีส์ Lenze 8200 Vector และ 8200 Motec โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพหลักสำหรับรวมสัญญาณควบคุมที่จำเป็นเข้ากับลอจิกของไดรฟ์ ทำให้สามารถเชื่อมต่อกับสวิตช์ เซนเซอร์ และเอาต์พุต PLC ภายนอกได้อย่างราบรื่น ในสภาพแวดล้อมอุตสาหกรรมแบบ B2B เช่น ระบบคัดแยกอัตโนมัติ เครื่องจักรสิ่งทอ และชุดควบคุม HVAC E82ZAFSC100 มีความหนาแน่นของ I/O ดิจิทัลและแอนะล็อกที่จำเป็นสำหรับจัดการลำดับการเริ่ม/หยุดที่ซับซ้อน ค่ากำหนดความเร็ว และข้อมูลป้อนกลับสถานะ แม้ว่าซีรีส์ 8200 จะอยู่ในช่วงทยอยยุติการผลิตในปัจจุบัน แต่อุปกรณ์เสริมที่ออกแบบทางวิศวกรรมในเยอรมนีนี้ยังคงเป็นส่วนประกอบสำคัญสำหรับช่างเทคนิคและวิศวกรที่รับผิดชอบดูแลความสมบูรณ์ด้านการทำงานและความยืดหยุ่นในการควบคุมของระบบไดรฟ์อุตสาหกรรมที่มีอยู่

การกำหนดค่าทางเทคนิค

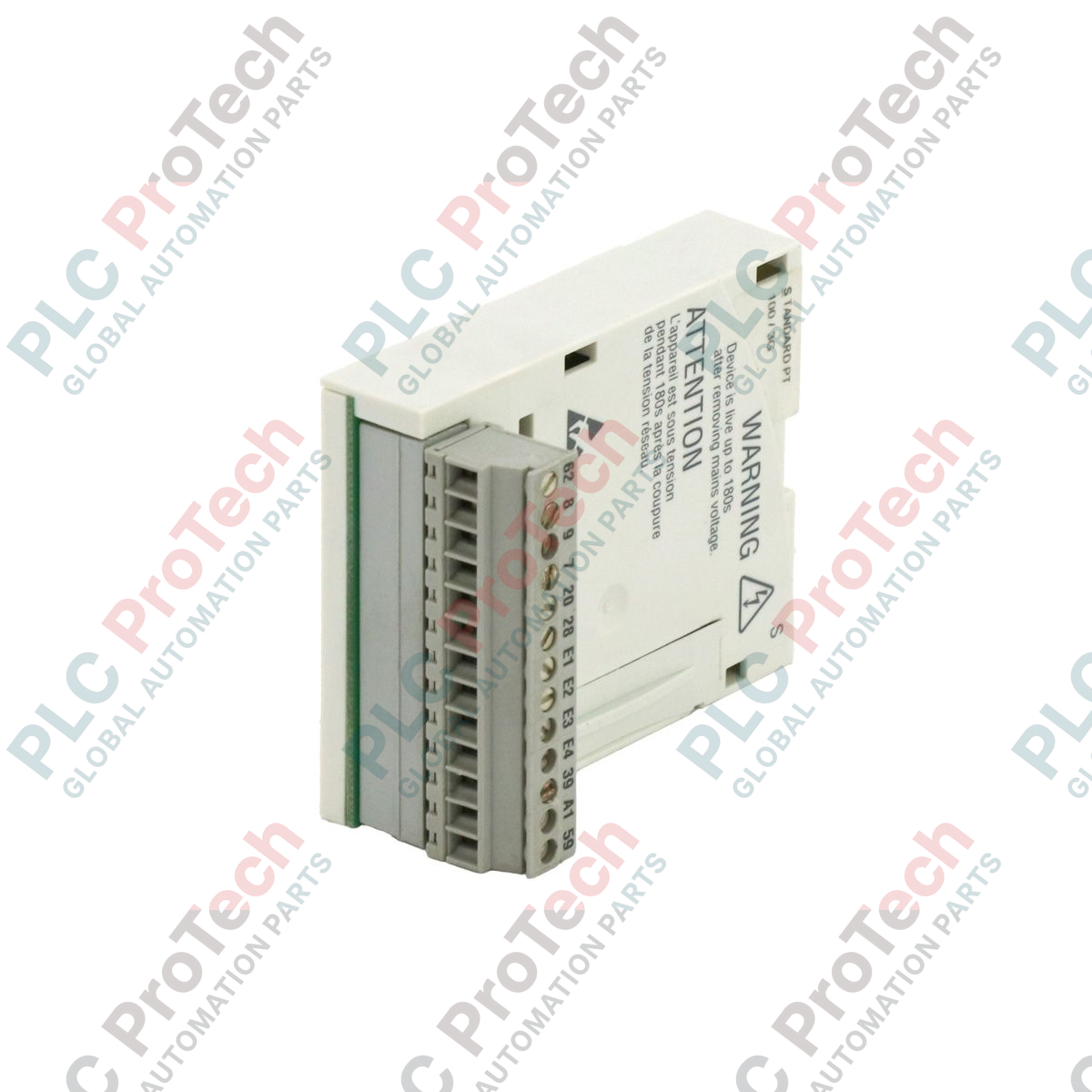

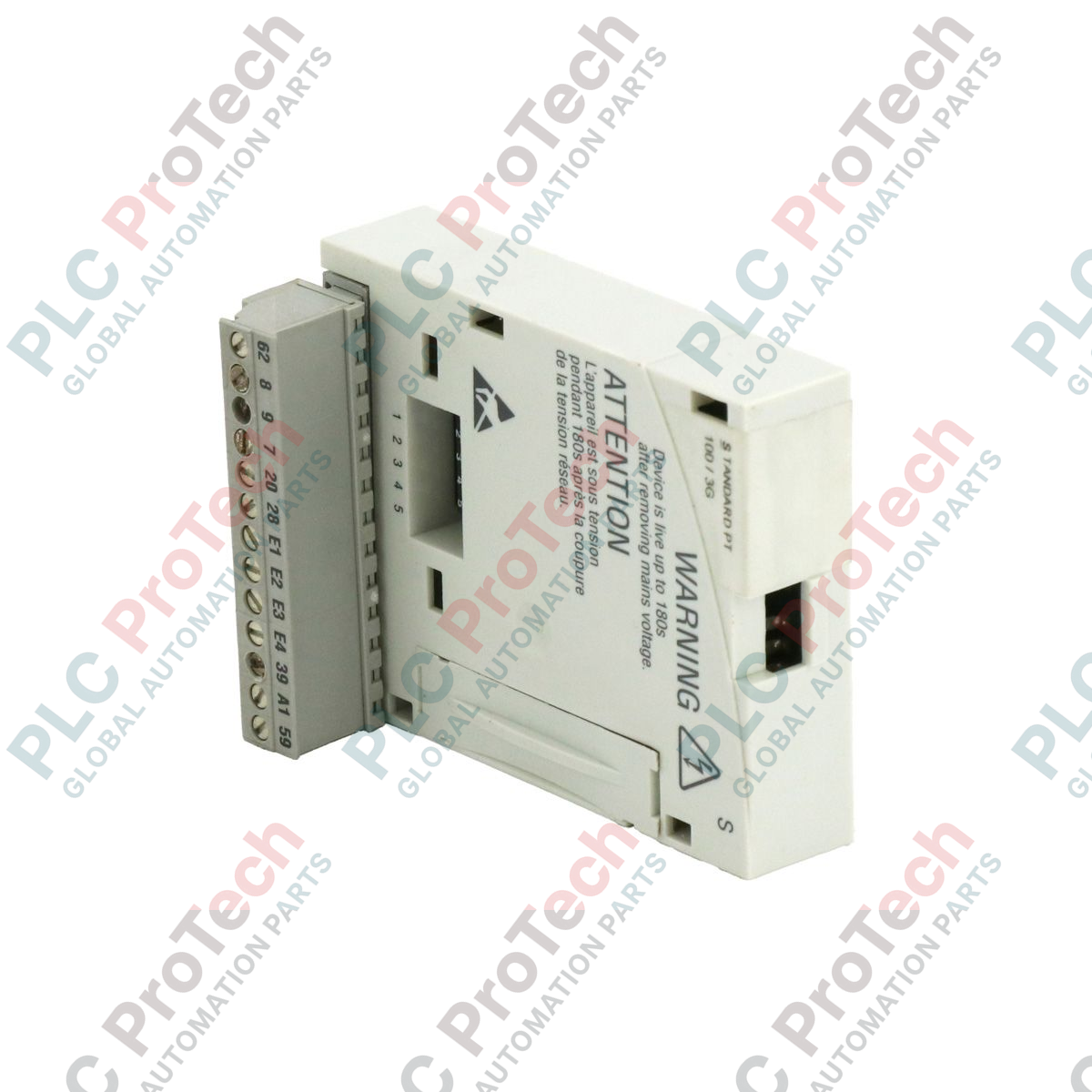

E82ZAFSC100 ได้รับการออกแบบเป็นโมดูลแบบติดตั้งและใช้งานได้ทันที ซึ่งเชื่อมต่อโดยตรงกับช่อง AIF (Automation Interface) ของไดรฟ์ การออกแบบฮาร์ดแวร์ขนาดกะทัดรัด ซึ่งมีขนาด 5.10 x 7.60 x 2.50 ซม. และมีน้ำหนักเพียง 0.05 กก. ช่วยให้สามารถขยายฟังก์ชันการทำงานได้โดยไม่ต้องเปลี่ยนแปลงพื้นที่ติดตั้งของอินเวอร์เตอร์ โดยทั่วไปโมดูลนี้มีขั้วต่อมาตรฐาน ซึ่งรวมถึงอินพุตดิจิทัลสำหรับสัญญาณคำสั่ง (การหมุน CW/CCW การเบรกด้วยไฟฟ้ากระแสตรง) อินพุตแอนะล็อกสำหรับค่าอ้างอิงความเร็ว (0-10 V หรือ 0-20 mA) และเอาต์พุตดิจิทัลสำหรับส่งสัญญาณสถานะ (พร้อมทำงาน/ขัดข้อง) การกำหนดค่า "Standard I/O" นี้ได้รับการปรับให้เหมาะกับการควบคุมแบบกระจายศูนย์ ซึ่งไดรฟ์ต้องประมวลผลสัญญาณเฉพาะที่ได้อย่างอิสระ ชุดขั้วต่อที่แข็งแรงได้รับการออกแบบให้ทนต่อแรงสั่นสะเทือน เพื่อให้มั่นใจว่าหน้าสัมผัสทางไฟฟ้าจะมั่นคงในสภาพแวดล้อมการผลิตที่มีรอบการทำงานสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

E82ZAFSC100 ต้องใช้แหล่งจ่ายไฟภายนอกสำหรับอินพุตดิจิทัลหรือไม่?

อินพุตดิจิทัลของ E82ZAFSC100 สามารถรับไฟจากแหล่งจ่ายไฟภายใน 24 VDC ของไดรฟ์ (PLC ภายใน) หรือจากแหล่งจ่ายไฟ 24 V ภายนอก (PLC ภายนอก) โดยทั่วไปจะเลือกวิธีนี้ด้วยการตั้งค่าจัมเปอร์บนไดรฟ์หรือโมดูลให้สอดคล้องกับศักย์ร่วมของระบบควบคุม

สามารถใช้ E82ZAFSC100 พร้อมกับโมดูลสื่อสาร เช่น PROFIBUS ได้หรือไม่?

ไม่ได้ ซีรีส์ 8200 Vector มีช่อง AIF เพียงช่องเดียว ดังนั้นจึงต้องเลือกระหว่างโมดูล I/O เช่น E82ZAFSC100 หรือโมดูลสื่อสาร หากจำเป็นต้องใช้ทั้งสองอย่าง อาจต้องพิจารณาอินเวอร์เตอร์ซีรีส์อื่น หรือส่วนขยาย I/O ที่เชื่อมต่อผ่านบัสระบบ

อินพุตแอนะล็อกของโมดูลนี้สามารถกำหนดค่าให้รองรับสัญญาณ 4-20 mA ได้หรือไม่?

ได้ อินพุตแอนะล็อกสามารถสลับระหว่างแรงดันไฟฟ้า (0-10 V) และกระแสไฟฟ้า (0/4-20 mA) ได้ผ่านพารามิเตอร์ภายในของไดรฟ์ (เช่น C0034) ควรตรวจสอบให้แน่ใจเสมอว่าแหล่งสัญญาณตรงกับการกำหนดค่าที่ตั้งโปรแกรมไว้ในไดรฟ์ เพื่อหลีกเลี่ยงการปรับสเกลความเร็วที่ไม่ถูกต้องหรือความขัดข้องแบบ "Signal Loss"

คู่มือวิศวกรรมและการติดตั้ง

สำหรับ E82ZAFSC100 ตรวจสอบให้แน่ใจว่าอินเวอร์เตอร์ความถี่ถูกตัดไฟอย่างสมบูรณ์ก่อนเสียบหรือถอดโมดูลออกจากช่อง AIF เพื่อป้องกันความเสียหายต่อพินอินเทอร์เฟซ ขณะเดินสาย ให้ใช้ปลอกย้ำที่ปลายสายทุกเส้นเพื่อให้หน้าสัมผัสมีคุณภาพสูงและป้องกันการรุ่ย สำหรับอินพุตแอนะล็อก จำเป็นต้องใช้สายคู่บิดเกลียวแบบมีชีลด์ โดยต้องต่อชีลด์ลงกราวด์ที่แผ่นชีลด์ EMC ของอินเวอร์เตอร์ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากสายมอเตอร์ เมื่อติดตั้งเสร็จแล้ว ให้ใช้แป้นกดแบบเสียบหรือซอฟต์แวร์ GDC เพื่อตรวจสอบสถานะขั้วต่อ I/O ในเมนูวินิจฉัย (เช่น C0051) และยืนยันว่าไดรฟ์รับสัญญาณจากอุปกรณ์ภาคสนามได้อย่างถูกต้อง
