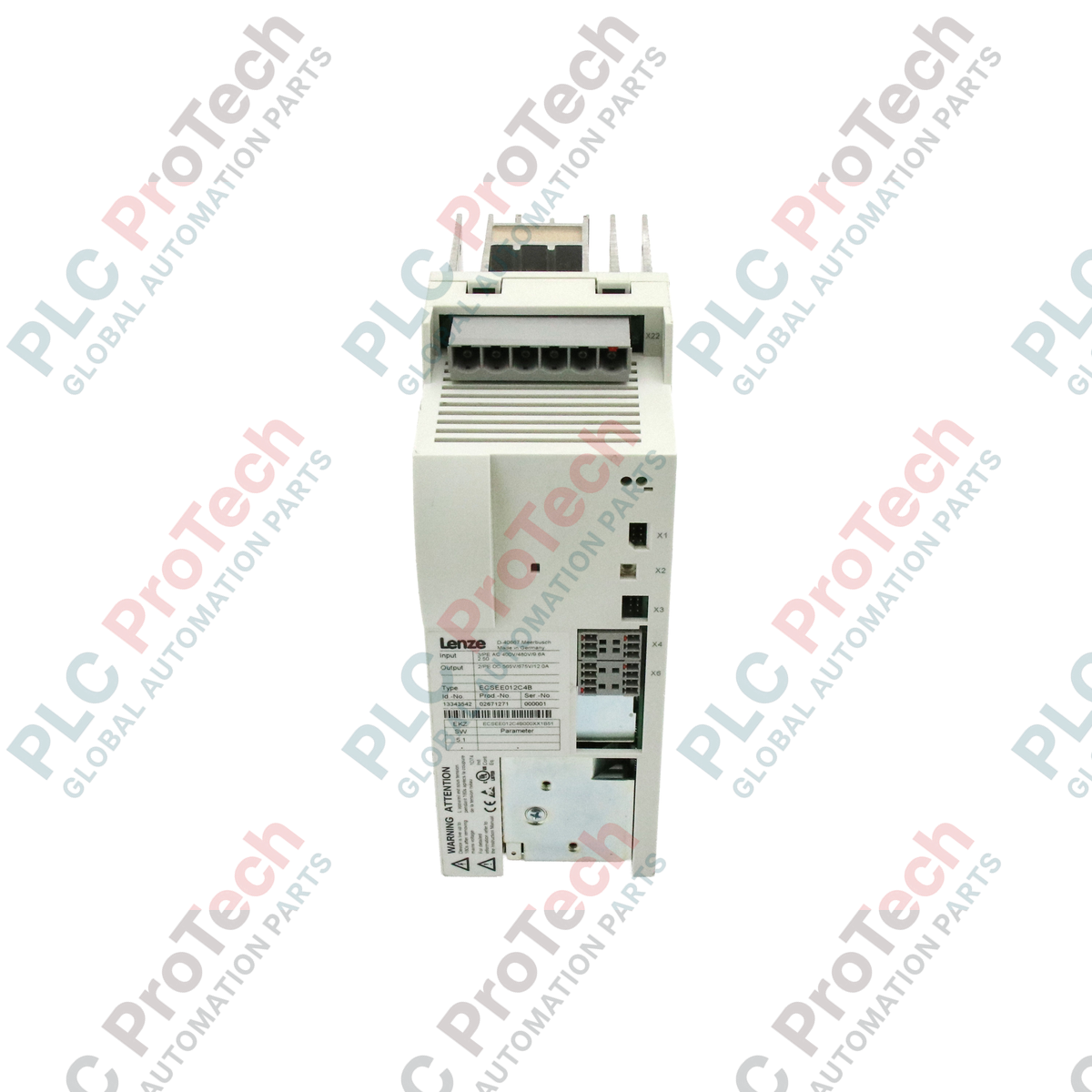

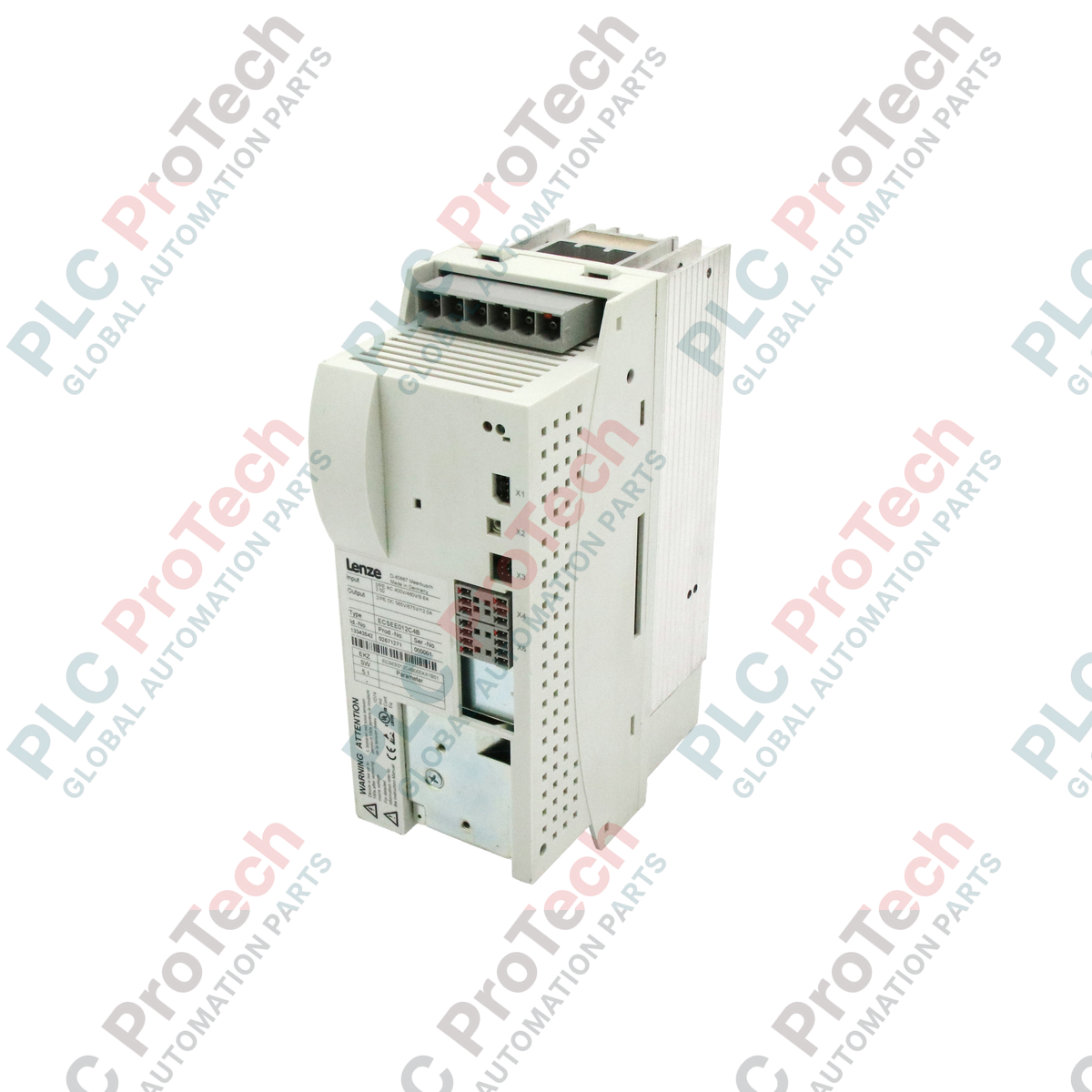

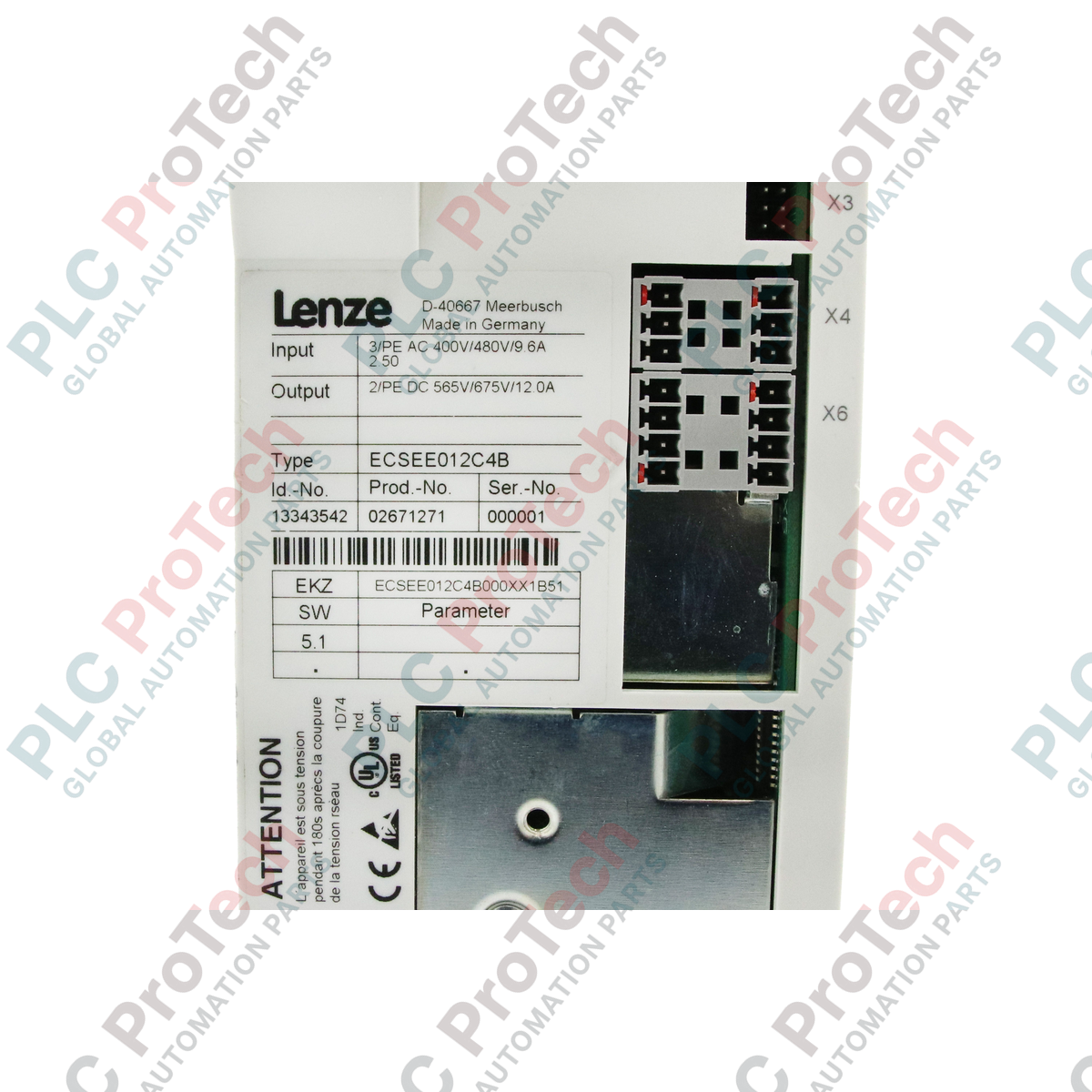

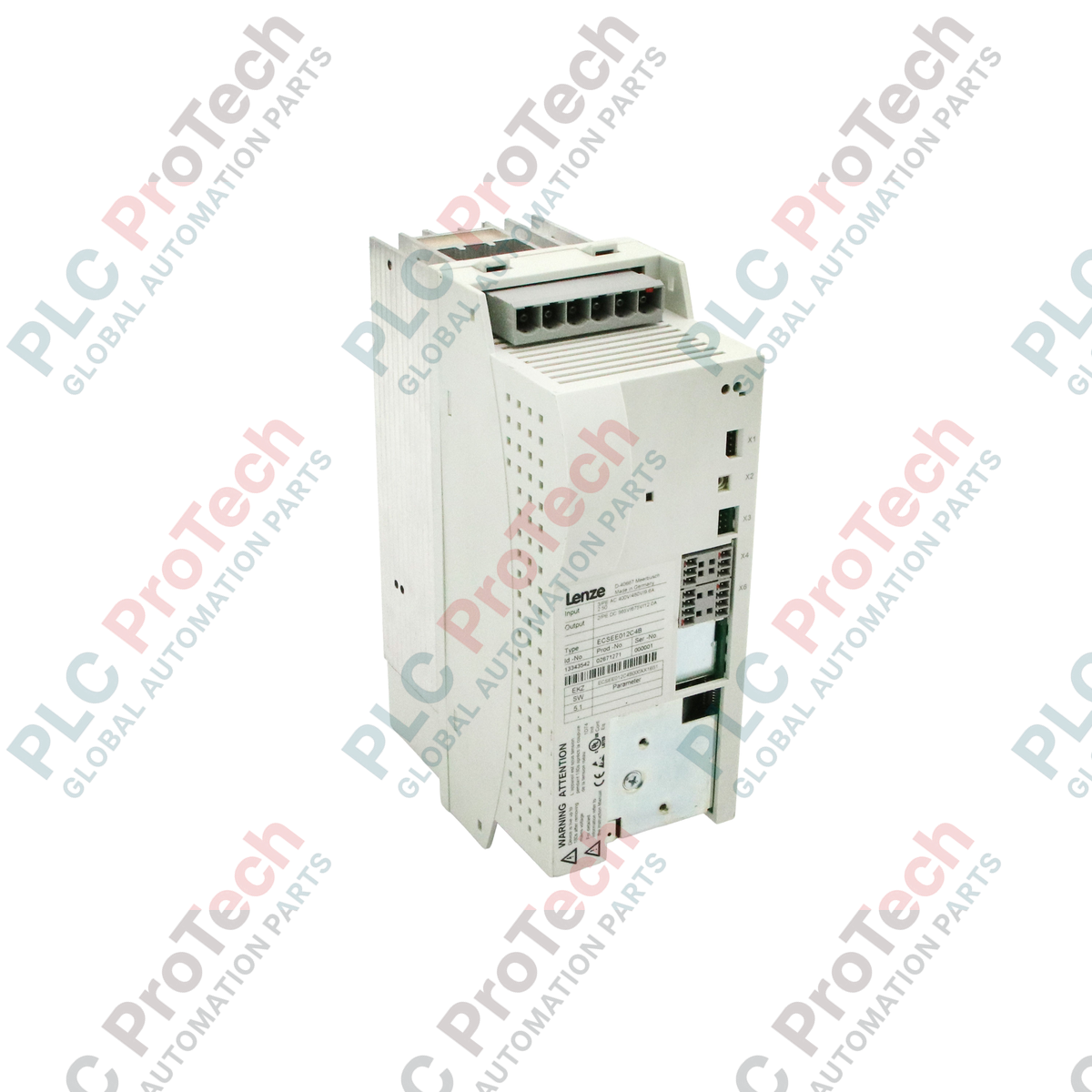

ECSEE012C4B Lenze โมดูลจ่ายไฟระบบเซอร์โว 12A ซีรีส์ ECS

ภาพรวมผลิตภัณฑ์

 ECSEE012C4B (ECSEE012C4B) คือโมดูลแหล่งจ่ายไฟความจุสูงจาก Lenze ECS-Series ซึ่งได้รับการออกแบบโดยเฉพาะให้ทำหน้าที่เป็นแหล่งจ่ายบัส DC ส่วนกลางสำหรับระบบเซอร์โวหลายแกน ชุดประกอบขนาด 12 แอมป์นี้ออกแบบมาเพื่อการติดตั้งในตู้ควบคุมอย่างเป็นระเบียบ ให้เอาต์พุต 565/675 VDC ที่เสถียรจากการเชื่อมต่อไฟเมนส์ 3 เฟส ในภาคอุตสาหกรรมที่มีความซับซ้อน เช่น หุ่นยนต์หยิบและวางความเร็วสูง สายการประกอบอัตโนมัติ และเครื่องจักรบรรจุภัณฑ์แบบหลายสถานี ECSEE012C4B ถือเป็นองค์ประกอบโครงสร้างพื้นฐานที่สำคัญ โดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟแยกสำหรับไดรฟ์แต่ละตัว ทำให้โมดูลแต่ละแกนหลายตัวสามารถใช้บัส DC ร่วมกันได้ สถาปัตยกรรมนี้ไม่เพียงช่วยลดขนาดพื้นที่โดยรวมของตู้ควบคุม แต่ยังช่วยให้เกิดการแลกเปลี่ยนพลังงานระหว่างแกนที่กำลังขับและแกนที่กำลังเบรก ส่งผลให้ประสิทธิภาพการใช้พลังงานของเซลล์ระบบอัตโนมัติทั้งหมดดีขึ้นอย่างมาก

การกำหนดค่าทางเทคนิค

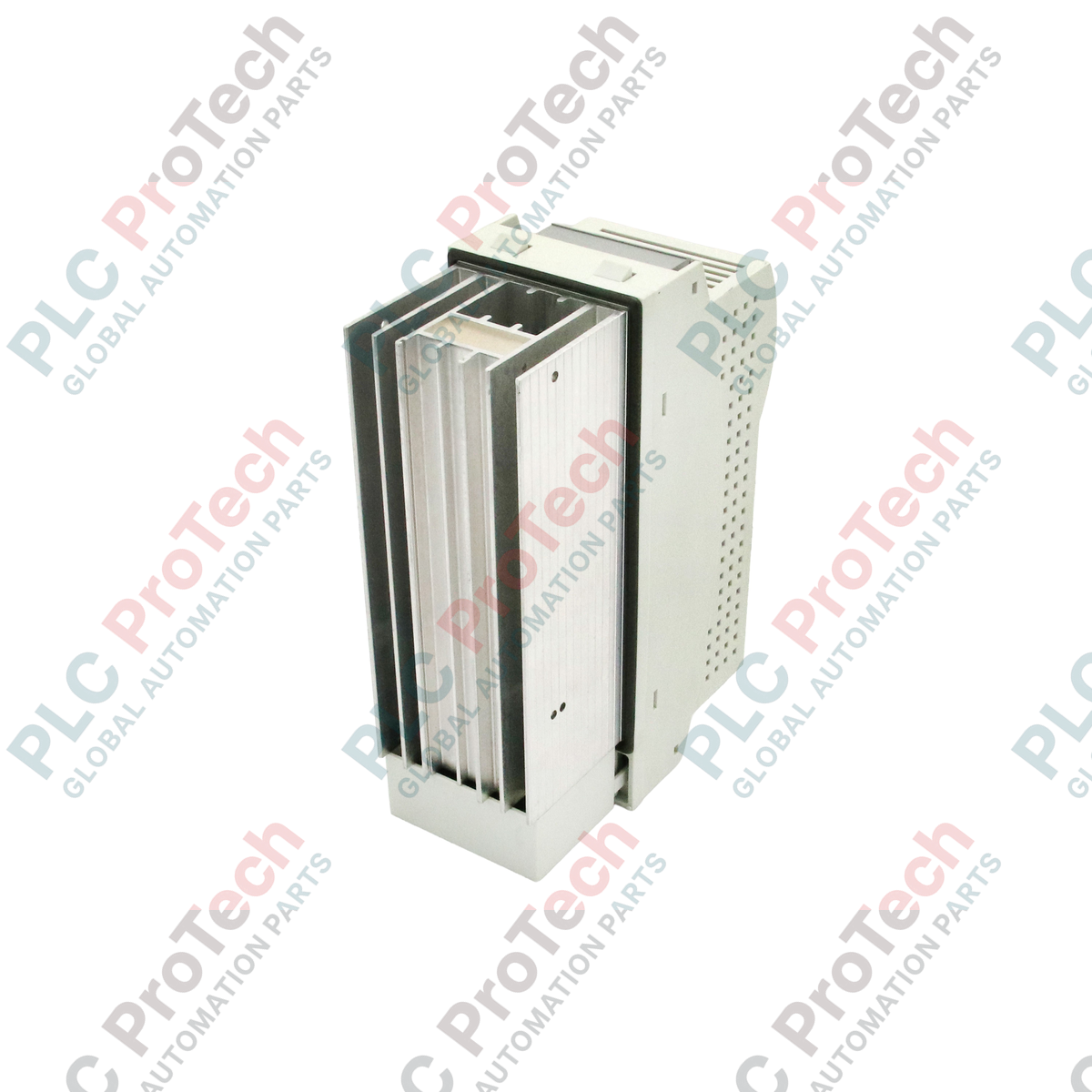

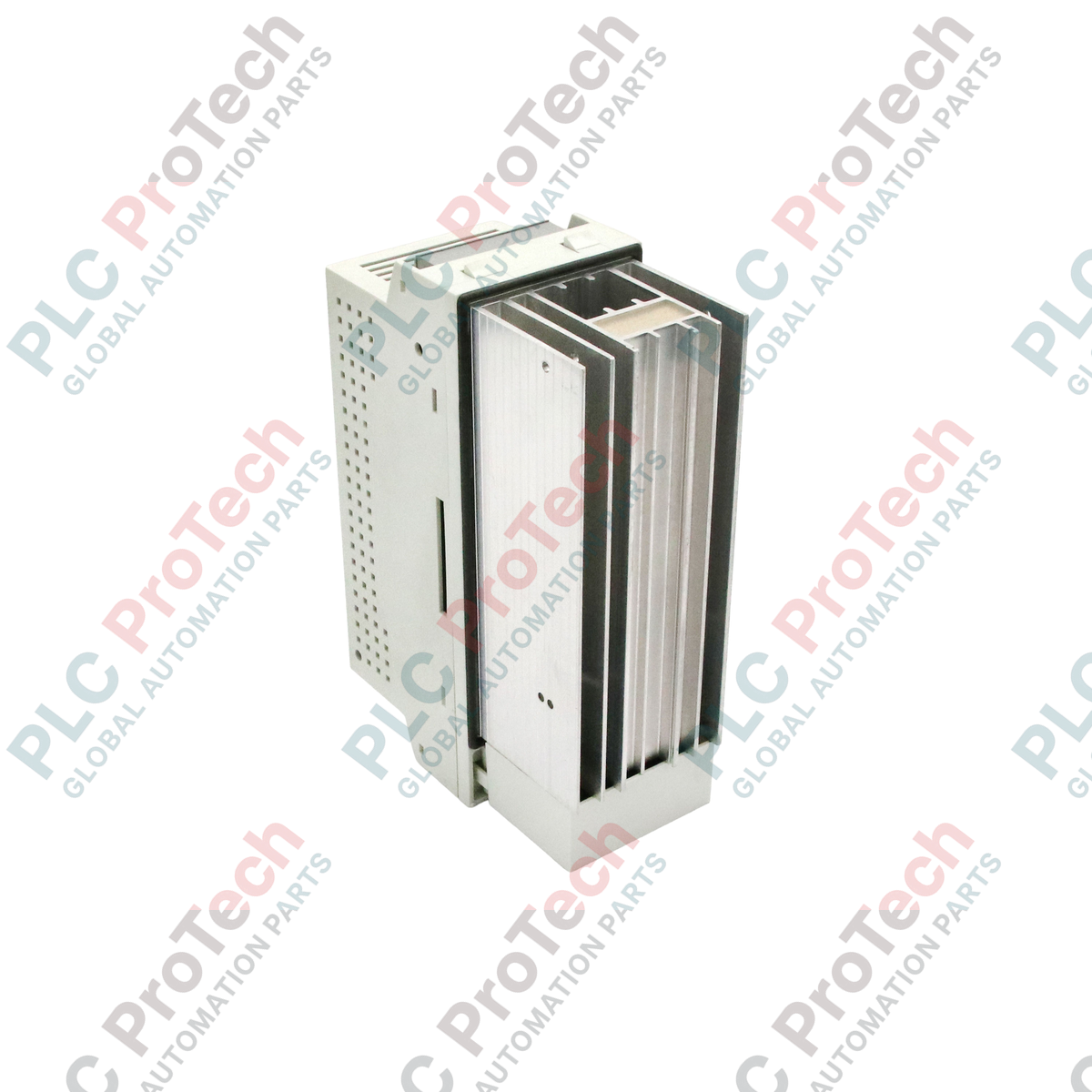

 ECSEE012C4B ได้รับการออกแบบสำหรับการติดตั้งแบบ "ชุดประกอบ" โดยมีวงจรเรียงกระแสภายในที่แข็งแรงและตัวเก็บประจุบัส DC ความจุสูง อุปกรณ์นี้ออกแบบมาให้ทำงานในสภาพแวดล้อมแรงดันสูง (565/675 VDC) โดยจ่ายกระแสที่จำเป็นต่อการขับสเตจจ่ายกำลังของโมดูลแต่ละแกนที่เชื่อมต่ออยู่หลายตัวพร้อมกัน ฮาร์ดแวร์มีระบบตรวจสอบแรงดันสาย สถานะบัส DC และการป้องกันความร้อนในตัว เพื่อความปลอดภัยของทั้งระบบ ตัวเครื่องน้ำหนัก 4.74 กก. ได้รับการปรับให้เหมาะสำหรับการติดตั้งในแนวตั้ง ช่วยให้ระบายความร้อนผ่านระบบทำความเย็นของตู้ควบคุมได้อย่างมีประสิทธิภาพ แม้จะจัดเป็นผลิตภัณฑ์ที่เลิกผลิตแล้ว ECSEE012C4B ยังคงเป็นมาตรฐานด้านความน่าเชื่อถือในกลุ่ม ECS และมักถูกนำมาใช้ในงานบำรุงรักษาที่ต้องการความหนาแน่นแรงบิดสูงและประโยชน์จากบัสร่วมของสถาปัตยกรรม ECS

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ประโยชน์ของการใช้โมดูลแหล่งจ่ายไฟส่วนกลางอย่าง ECSEE012C4B คืออะไร?

ประโยชน์หลักคือช่วยลดจำนวนสายไฟและฮาร์ดแวร์ได้อย่างมาก แทนที่จะใช้ตัวกรองไฟเมนส์และฟิวส์แยกสำหรับเซอร์โวไดรฟ์แต่ละตัว คุณสามารถใช้ ECSEE012C4B เพียงหนึ่งตัวเพื่อจ่ายไฟให้โมดูลแต่ละแกนหลายตัวผ่านบัส DC นอกจากนี้ยังช่วยให้เกิดการแบ่งปันพลังงาน โดยพลังงานจากการเบรกของไดรฟ์หนึ่งสามารถนำไปใช้ในการเร่งความเร็วของไดรฟ์อีกตัวได้

โมดูลนี้รองรับพลังงานคืนกลับจากมอเตอร์ได้หรือไม่?

ECSEE012C4B ทำหน้าที่จัดการบัส DC แต่ในระบบที่มีพลังงานคืนกลับสูง อาจต้องใช้ตัวต้านทานเบรกภายนอกหรือโมดูลแหล่งจ่ายแบบคืนพลังงาน โดยทั่วไปโมดูลขนาด 12A นี้จะใช้งานร่วมกับเบรกชอปเปอร์เพื่อระบายพลังงานส่วนเกินและป้องกันแรงดันบัส DC สูงเกินไป

โมดูลนี้ใช้ร่วมกับผลิตภัณฑ์ซีรีส์อื่นของ Lenze ได้หรือไม่?

ECSEE012C4B ได้รับการออกแบบมาโดยเฉพาะสำหรับโมดูลแกนของ ECS-Series แม้จะจ่ายแรงดันบัส DC มาตรฐาน แต่การเชื่อมต่อบัสบาร์ทั้งทางกลและทางไฟฟ้าได้รับการปรับให้เหมาะกับรูปแบบ "Easy Component System" (ECS)

คู่มือวิศวกรรมและการติดตั้ง

เพื่อให้ติดตั้ง ECSEE012C4Bได้อย่างเหมาะสม ควรติดตั้งอุปกรณ์ที่ส่วนต้นของชุดไดรฟ์หลายแกน เพื่อให้สามารถกระจายบัส DC ผ่านบัสบาร์ได้อย่างมีประสิทธิภาพ ด้วยน้ำหนัก 4.74 กก. และความสามารถในการจ่ายกำลัง 12A จึงจำเป็นต้องใช้แผ่นฐานโลหะที่ต่อกราวด์อย่างมั่นคง เพื่อรองรับทั้งด้านกลไกและการป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า ตรวจสอบให้แน่ใจว่าการเชื่อมต่อบัส DC ทุกจุดขันด้วยแรงบิดตามข้อกำหนดของผู้ผลิต เพื่อป้องกันจุดสัมผัสที่มีความต้านทานสูง เนื่องจากโมดูลนี้จัดการแรงดันไฟฟ้าสูง (สูงสุด 675 VDC) ควรรออย่างน้อย 5 นาทีหลังตัดไฟเมนส์ก่อนดำเนินการบำรุงรักษา เพื่อให้ตัวเก็บประจุภายในคายประจุจนหมด เพื่อลดฮาร์มอนิกและปกป้องวงจรเรียงกระแสภายใน ขอแนะนำอย่างยิ่งให้ติดตั้งรีแอกเตอร์สายไฟที่ด้านอินพุต โดยเฉพาะในสถานที่ที่มีระบบจ่ายไฟไม่เสถียร
