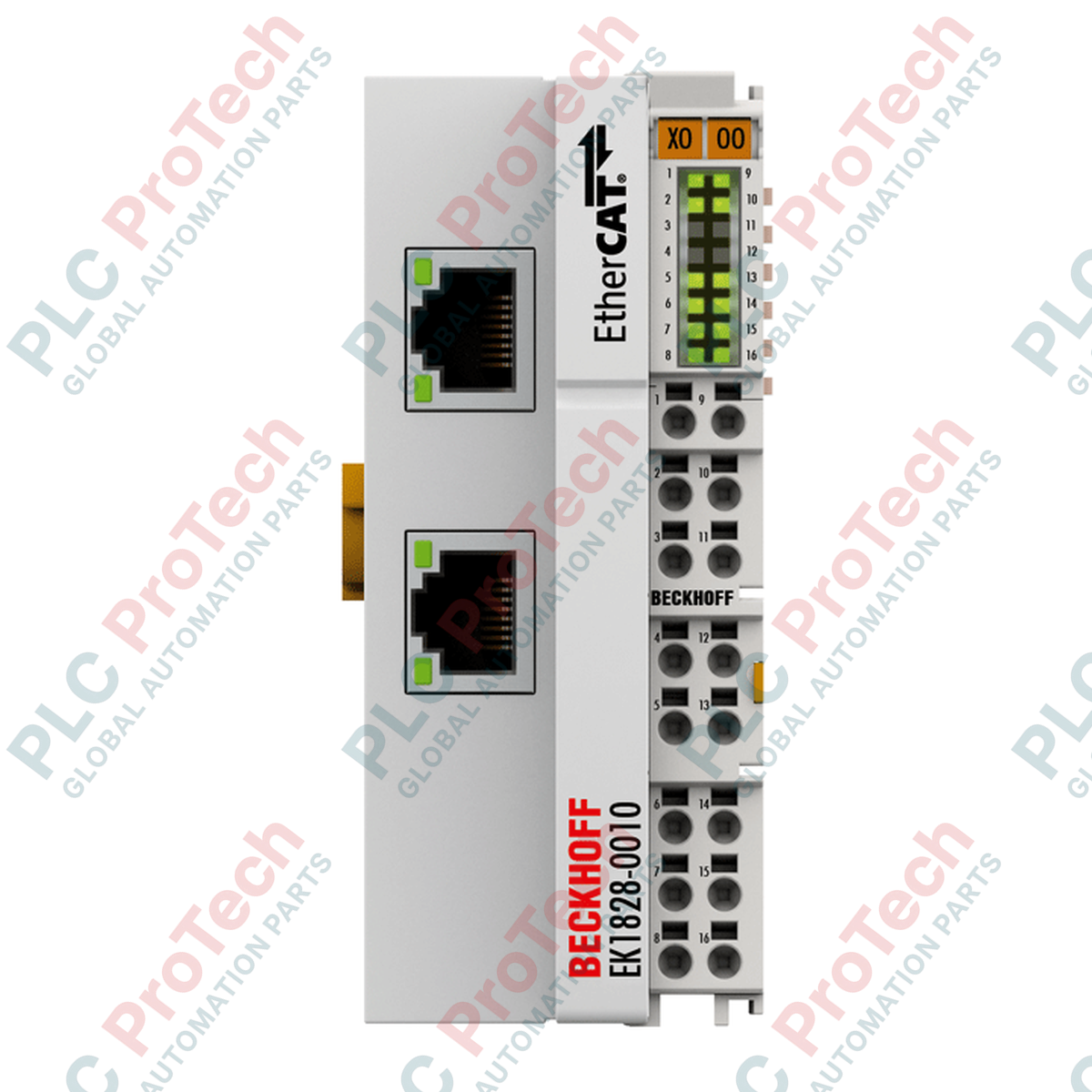

EK1828-0010 (EK18280010) เป็น EtherCAT Coupler ประสิทธิภาพสูงที่รวมการเชื่อมต่อเครือข่ายเข้ากับฟังก์ชันอินพุต/เอาต์พุตดิจิทัลในตัวไว้ในตัวเรือน High Density (HD) ขนาดกะทัดรัดและประหยัดพื้นที่ อุปกรณ์นี้ทำหน้าที่เป็นสถานีหลักสำหรับเซกเมนต์ EtherCAT Terminal (ELxxxx) โดยเชื่อมต่อเครือข่ายอีเทอร์เน็ต 100BASE-TX เข้ากับลอจิก E-bus ความเร็วสูงเป็นพิเศษ ในงานผลิตความแม่นยำสูง ระบบคัดแยกความเร็วสูง และตู้ควบคุมเครื่องจักรขนาดกะทัดรัด EK1828-0010 ช่วยลดความจำเป็นในการใช้โมดูลเอาต์พุตแยกต่างหากด้วยเอาต์พุตดิจิทัลในตัว 8 ช่อง แต่ละช่องรองรับกระแส 0.5 A และมีระบบป้องกันการลัดวงจร จึงเหมาะสำหรับควบคุมโซลินอยด์วาล์ว แอคชูเอเตอร์ และไฟแสดงสถานะ การผสานเอาต์พุตเหล่านี้เข้ากับคัปเปลอร์โดยตรงช่วยให้วิศวกรลดพื้นที่ติดตั้งของสถานี I/O ได้อย่างมาก ขณะเดียวกันยังคงการซิงโครไนซ์ระดับนาโนวินาทีที่เป็นคุณสมบัติของโปรโตคอล EtherCAT
EK1828-0010 มาพร้อมพอร์ต RJ45 สองพอร์ต รองรับโทโพโลยีแบบสายหรือแบบดาว โดยมีระยะห่างระหว่างสถานีได้สูงสุด 100 ม. ภายในอุปกรณ์จ่ายไฟ 1000 mA ให้กับ E-bus ซึ่งเพียงพอสำหรับจ่ายไฟให้ EtherCAT Terminal ที่ต่อขยายจำนวนมาก เอาต์พุตดิจิทัลในตัวทั้ง 8 ช่องใช้แรงดันไฟฟ้าพิกัด 24 VDC และออกแบบมาสำหรับรองรับโหลดแบบโอห์มมิก แบบเหนี่ยวนำ และโหลดหลอดไฟ ลักษณะ "ในตัว" ของคัปเปลอร์นี้ทำให้ 8 บิตแรกของภาพกระบวนการถูกแมปไปยังเอาต์พุตภายในเหล่านี้โดยอัตโนมัติ ด้วยเวลาสวิตช์ประมาณ 60 µs (TON) อุปกรณ์จึงเหมาะสำหรับการตอบสนองความเร็วสูง นอกจากนี้ โมดูลยังมีฉนวนไฟฟ้า 500 V ระหว่างหน้าสัมผัสไฟ แรงดันไฟเลี้ยง และอินเทอร์เฟซอีเทอร์เน็ต เพื่อป้องกันทรานเชียนต์จากฝั่งภาคสนาม
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | EK1828-0010 |
| แบรนด์ | BECKHOFF |
| โปรโตคอล | EtherCAT |
| อินเทอร์เฟซบัส | 2 x RJ45 (100 Mbit/s) |
| เอาต์พุตในตัว | เอาต์พุตดิจิทัล 8 ช่อง (24 V DC) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง |
| กระแสจ่ายให้ E-bus | 1000 mA |
| พลังงานขณะตัดวงจร | < 150 mJ ต่อช่อง |
| ขนาด (กว้าง x สูง x ลึก) | 44 mm x 100 mm x 67 mm |
| อุณหภูมิขณะทำงาน | -25 ถึง 60 deg C |
| น้ำหนัก | 5.0 kg (น้ำหนักขนส่ง) |
ฟังก์ชันเอาต์พุตในตัวจะลดจำนวน ELxxxx Terminal ที่สามารถเชื่อมต่อได้หรือไม่
ไม่ EK1828-0010 รองรับอุปกรณ์ EtherCAT ได้สูงสุด 65,534 อุปกรณ์ต่อเซกเมนต์ อย่างไรก็ตาม ต้องตรวจสอบงบประมาณกำลังไฟของ E-bus โดยคัปเปลอร์นี้จ่ายกระแสได้ 1000 mA หาก Terminal ที่ต่อขยายใช้กระแสรวมเกินค่าดังกล่าว คุณจะต้องเพิ่ม EL9400 power supply terminal
ข้อดีของการมีพอร์ต RJ45 สองพอร์ตบนคัปเปลอร์คืออะไร
พอร์ตคู่ช่วยให้สามารถต่อแบบ "เดซี่เชน" (โทโพโลยีแบบสาย) ได้โดยไม่ต้องใช้สวิตช์อีเทอร์เน็ตเพิ่มเติม พอร์ตที่สองจะส่งต่อโทรเลข EtherCAT ไปยังสถานีถัดไปในเครือข่ายด้วยความหน่วงต่ำประมาณ 1 µs
เอาต์พุตเหมาะสำหรับควบคุมโหลดเหนี่ยวนำความถี่สูงหรือไม่
เอาต์พุตในตัวได้รับการออกแบบให้รองรับโหลดเหนี่ยวนำที่มีพลังงานขณะตัดวงจรต่ำกว่า 150 mJ ต่อช่อง สำหรับวาล์วขนาดใหญ่หรือการสวิตช์ด้วยความถี่สูง แนะนำให้ใช้ไดโอดฟลายแบ็กภายนอกเพื่อยืดอายุการใช้งานของสวิตช์เซมิคอนดักเตอร์ภายใน
การเดินสายสำหรับ High Density (HD): EK1828-0010 ใช้ตัวเรือน HD ขนาดกะทัดรัด สำหรับตัวนำแบบแกนเดี่ยว ให้ใช้เทคนิคเสียบโดยตรงเพื่อการประกอบที่รวดเร็ว สำหรับสายไฟฝอย ให้ใช้ไขควงกดกลไกสปริง ตรวจสอบให้แน่ใจว่าปอกสายยาว 8 ถึง 9 mm เนื่องจากมีจุดเชื่อมต่อจำนวนมาก ควรใช้ปลอกย้ำสายที่ติดฉลากอย่างถูกต้องเพื่อป้องกันการต่อสายไขว้
การจัดการพลังงาน (US/UP): คัปเปลอร์ต้องใช้แหล่งจ่ายไฟ 24 VDC แยกกันสองชุด "US" จ่ายไฟให้กับอิเล็กทรอนิกส์ภายในและลอจิก E-bus ขณะที่ "UP" จ่ายไฟภาคสนามให้กับเอาต์พุตดิจิทัลในตัว แนะนำให้แยกแหล่งจ่ายไฟทั้งสองชุดเพื่อป้องกันสัญญาณรบกวนจากโหลดฝั่งภาคสนามไม่ให้ส่งผลต่อเสถียรภาพของการสื่อสาร EtherCAT
การเลือกสายเคเบิลเครือข่าย: ใช้สายอีเทอร์เน็ตแบบมีชีลด์อย่างน้อย Cat.5 ตรวจสอบให้แน่ใจว่าชีลด์ได้รับการต่อลงกราวด์อย่างถูกต้องผ่านขั้วต่อ RJ45 เพื่อรักษาอัตราการส่งข้อมูล 100 Mbit/s และป้องกันการสูญหายของโทรเลขในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EK1828-0010
Country of origin:เยอรมนี
Product Type: ตัวเชื่อมต่อ EtherCAT พร้อมเอาต์พุตดิจิทัลในตัว
Payment: T/T, Western Union
Weight: 5000g
Dimensions: (W x H x D) 44 มม. x 100 มม. x 67 มม.
Shipping port: Xiamen
Warranty: 12 months
EK1828-0010 (EK18280010) เป็น EtherCAT Coupler ประสิทธิภาพสูงที่รวมการเชื่อมต่อเครือข่ายเข้ากับฟังก์ชันอินพุต/เอาต์พุตดิจิทัลในตัวไว้ในตัวเรือน High Density (HD) ขนาดกะทัดรัดและประหยัดพื้นที่ อุปกรณ์นี้ทำหน้าที่เป็นสถานีหลักสำหรับเซกเมนต์ EtherCAT Terminal (ELxxxx) โดยเชื่อมต่อเครือข่ายอีเทอร์เน็ต 100BASE-TX เข้ากับลอจิก E-bus ความเร็วสูงเป็นพิเศษ ในงานผลิตความแม่นยำสูง ระบบคัดแยกความเร็วสูง และตู้ควบคุมเครื่องจักรขนาดกะทัดรัด EK1828-0010 ช่วยลดความจำเป็นในการใช้โมดูลเอาต์พุตแยกต่างหากด้วยเอาต์พุตดิจิทัลในตัว 8 ช่อง แต่ละช่องรองรับกระแส 0.5 A และมีระบบป้องกันการลัดวงจร จึงเหมาะสำหรับควบคุมโซลินอยด์วาล์ว แอคชูเอเตอร์ และไฟแสดงสถานะ การผสานเอาต์พุตเหล่านี้เข้ากับคัปเปลอร์โดยตรงช่วยให้วิศวกรลดพื้นที่ติดตั้งของสถานี I/O ได้อย่างมาก ขณะเดียวกันยังคงการซิงโครไนซ์ระดับนาโนวินาทีที่เป็นคุณสมบัติของโปรโตคอล EtherCAT
EK1828-0010 มาพร้อมพอร์ต RJ45 สองพอร์ต รองรับโทโพโลยีแบบสายหรือแบบดาว โดยมีระยะห่างระหว่างสถานีได้สูงสุด 100 ม. ภายในอุปกรณ์จ่ายไฟ 1000 mA ให้กับ E-bus ซึ่งเพียงพอสำหรับจ่ายไฟให้ EtherCAT Terminal ที่ต่อขยายจำนวนมาก เอาต์พุตดิจิทัลในตัวทั้ง 8 ช่องใช้แรงดันไฟฟ้าพิกัด 24 VDC และออกแบบมาสำหรับรองรับโหลดแบบโอห์มมิก แบบเหนี่ยวนำ และโหลดหลอดไฟ ลักษณะ "ในตัว" ของคัปเปลอร์นี้ทำให้ 8 บิตแรกของภาพกระบวนการถูกแมปไปยังเอาต์พุตภายในเหล่านี้โดยอัตโนมัติ ด้วยเวลาสวิตช์ประมาณ 60 µs (TON) อุปกรณ์จึงเหมาะสำหรับการตอบสนองความเร็วสูง นอกจากนี้ โมดูลยังมีฉนวนไฟฟ้า 500 V ระหว่างหน้าสัมผัสไฟ แรงดันไฟเลี้ยง และอินเทอร์เฟซอีเทอร์เน็ต เพื่อป้องกันทรานเชียนต์จากฝั่งภาคสนาม
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | EK1828-0010 |
| แบรนด์ | BECKHOFF |
| โปรโตคอล | EtherCAT |
| อินเทอร์เฟซบัส | 2 x RJ45 (100 Mbit/s) |
| เอาต์พุตในตัว | เอาต์พุตดิจิทัล 8 ช่อง (24 V DC) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง |
| กระแสจ่ายให้ E-bus | 1000 mA |
| พลังงานขณะตัดวงจร | < 150 mJ ต่อช่อง |
| ขนาด (กว้าง x สูง x ลึก) | 44 mm x 100 mm x 67 mm |
| อุณหภูมิขณะทำงาน | -25 ถึง 60 deg C |
| น้ำหนัก | 5.0 kg (น้ำหนักขนส่ง) |
ฟังก์ชันเอาต์พุตในตัวจะลดจำนวน ELxxxx Terminal ที่สามารถเชื่อมต่อได้หรือไม่
ไม่ EK1828-0010 รองรับอุปกรณ์ EtherCAT ได้สูงสุด 65,534 อุปกรณ์ต่อเซกเมนต์ อย่างไรก็ตาม ต้องตรวจสอบงบประมาณกำลังไฟของ E-bus โดยคัปเปลอร์นี้จ่ายกระแสได้ 1000 mA หาก Terminal ที่ต่อขยายใช้กระแสรวมเกินค่าดังกล่าว คุณจะต้องเพิ่ม EL9400 power supply terminal
ข้อดีของการมีพอร์ต RJ45 สองพอร์ตบนคัปเปลอร์คืออะไร
พอร์ตคู่ช่วยให้สามารถต่อแบบ "เดซี่เชน" (โทโพโลยีแบบสาย) ได้โดยไม่ต้องใช้สวิตช์อีเทอร์เน็ตเพิ่มเติม พอร์ตที่สองจะส่งต่อโทรเลข EtherCAT ไปยังสถานีถัดไปในเครือข่ายด้วยความหน่วงต่ำประมาณ 1 µs
เอาต์พุตเหมาะสำหรับควบคุมโหลดเหนี่ยวนำความถี่สูงหรือไม่
เอาต์พุตในตัวได้รับการออกแบบให้รองรับโหลดเหนี่ยวนำที่มีพลังงานขณะตัดวงจรต่ำกว่า 150 mJ ต่อช่อง สำหรับวาล์วขนาดใหญ่หรือการสวิตช์ด้วยความถี่สูง แนะนำให้ใช้ไดโอดฟลายแบ็กภายนอกเพื่อยืดอายุการใช้งานของสวิตช์เซมิคอนดักเตอร์ภายใน
การเดินสายสำหรับ High Density (HD): EK1828-0010 ใช้ตัวเรือน HD ขนาดกะทัดรัด สำหรับตัวนำแบบแกนเดี่ยว ให้ใช้เทคนิคเสียบโดยตรงเพื่อการประกอบที่รวดเร็ว สำหรับสายไฟฝอย ให้ใช้ไขควงกดกลไกสปริง ตรวจสอบให้แน่ใจว่าปอกสายยาว 8 ถึง 9 mm เนื่องจากมีจุดเชื่อมต่อจำนวนมาก ควรใช้ปลอกย้ำสายที่ติดฉลากอย่างถูกต้องเพื่อป้องกันการต่อสายไขว้
การจัดการพลังงาน (US/UP): คัปเปลอร์ต้องใช้แหล่งจ่ายไฟ 24 VDC แยกกันสองชุด "US" จ่ายไฟให้กับอิเล็กทรอนิกส์ภายในและลอจิก E-bus ขณะที่ "UP" จ่ายไฟภาคสนามให้กับเอาต์พุตดิจิทัลในตัว แนะนำให้แยกแหล่งจ่ายไฟทั้งสองชุดเพื่อป้องกันสัญญาณรบกวนจากโหลดฝั่งภาคสนามไม่ให้ส่งผลต่อเสถียรภาพของการสื่อสาร EtherCAT
การเลือกสายเคเบิลเครือข่าย: ใช้สายอีเทอร์เน็ตแบบมีชีลด์อย่างน้อย Cat.5 ตรวจสอบให้แน่ใจว่าชีลด์ได้รับการต่อลงกราวด์อย่างถูกต้องผ่านขั้วต่อ RJ45 เพื่อรักษาอัตราการส่งข้อมูล 100 Mbit/s และป้องกันการสูญหายของโทรเลขในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง
