เทอร์มินัลเอาต์พุตดิจิทัล EtherCAT Beckhoff EL2889 16 ช่อง

ภาพรวมผลิตภัณฑ์

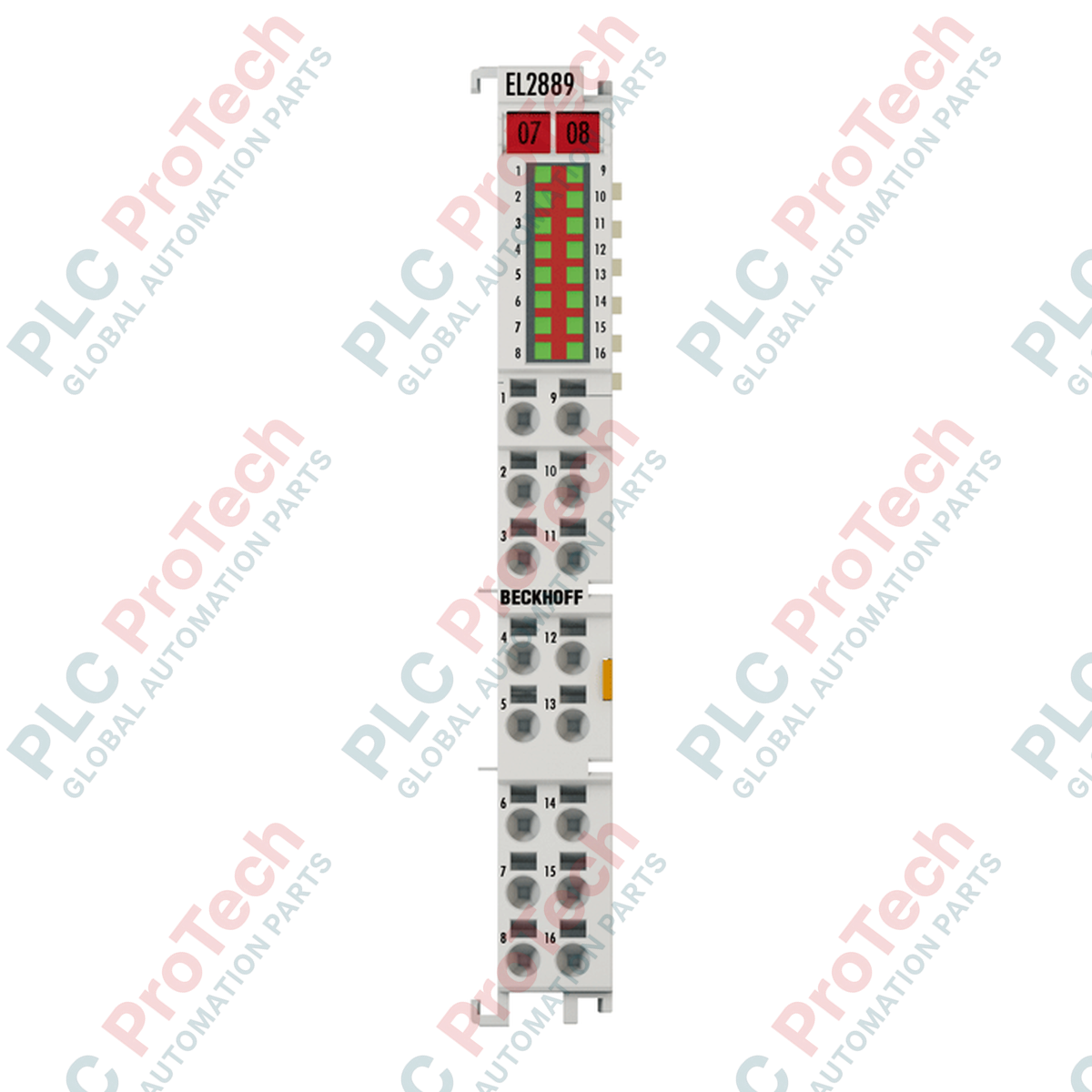

EL2889 (EL2889) เป็น EtherCAT Terminal ความหนาแน่นสูงที่ออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่มีข้อจำกัดด้านพื้นที่ โมดูลนี้มีเอาต์พุตดิจิทัล 16 ช่องในตัวเรือนขนาดกะทัดรัด 12 มม. และใช้ลอจิกแบบสวิตช์กราวด์ (การสวิตช์ด้านลบ) เพื่อควบคุมแอกชูเอเตอร์ หลอดไฟ และโหลดเหนี่ยวนำที่ 24 V DC ด้วยการออกแบบ Beckhoff HD (High Density) ทำให้ EL2889 เหมาะอย่างยิ่งสำหรับการกำหนดค่า I/O แบบกระจายในงานผลิตเซมิคอนดักเตอร์ การประกอบอุปกรณ์อิเล็กทรอนิกส์ และสายการบรรจุความเร็วสูง การรองรับเทคโนโลยีการเชื่อมต่อแบบ 1-wire และเอาต์พุตที่ป้องกันการลัดวงจรช่วยให้ทำงานได้อย่างเสถียรและเดินสายได้ง่ายขึ้น พร้อมรักษาความสมบูรณ์ของสัญญาณในเครือข่าย EtherCAT

การกำหนดค่าทางเทคนิค

ฮาร์ดแวร์ EL2889 ได้รับการปรับให้เหมาะสำหรับการสวิตช์อย่างรวดเร็วและการติดตั้งที่มีความหนาแน่นสูง โดยมี 16 ช่อง แต่ละช่องจ่ายกระแสได้สูงสุด 0.5 A และมีพลังงานตัดวงจรรวมต่ำกว่า 100 mJ ต่อช่อง สถาปัตยกรรมแบบสวิตช์กราวด์ทำให้โมดูลนี้เป็นโซลูชันเฉพาะสำหรับอุปกรณ์ภาคสนามที่เข้ากันได้กับ NPN การตรวจสอบสถานะทำได้ง่ายผ่าน LED สัญญาณในตัวบนตัวเรือน HD ช่วยให้วินิจฉัยภาพกระบวนการขนาด 16 บิตได้ทันที โมดูลยังมีการแยกทางไฟฟ้า 500 V ระหว่าง E-bus และศักย์ไฟฟ้าภาคสนาม เพื่อปกป้องสถาปัตยกรรมควบคุมส่วนกลางจากสัญญาณรบกวนทางไฟฟ้าและแรงดันกระชากชั่วขณะจากฝั่งภาคสนาม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ข้อได้เปรียบหลักของลอจิกแบบสวิตช์กราวด์ของ EL2889 คืออะไร

มักจำเป็นต้องใช้การสวิตช์กราวด์ (การสวิตช์ด้านลบ) เมื่อเชื่อมต่อกับชิ้นส่วนอิเล็กทรอนิกส์เฉพาะหรือแมนิโฟลด์จากผู้ผลิตรายอื่นที่ใช้รางไฟบวกร่วม EL2889 ทำหน้าที่เป็นสวิตช์ไปยังศักย์ 0 V DC เพื่อทำให้วงจรของโหลดที่เชื่อมต่อครบสมบูรณ์

การเดินสายบนตัวเรือน HD (High Density) ทำอย่างไร

โมดูลใช้กลไกสปริงทำงาน โดยใส่ไขควงขนาดเล็กเข้าไปในช่องที่กำหนดเพื่อเปิดสปริง จากนั้นใส่ตัวนำแบบแกนเดี่ยวหรือแบบมีปลอกย้ำ แล้วนำไขควงออกเพื่อยึดการเชื่อมต่อ วิธีนี้ช่วยให้หน้าสัมผัสทนต่อแรงสั่นสะเทือนและป้องกันก๊าซแทรกซึม

EL2889 สามารถขับโหลดเหนี่ยวนำ เช่น วาล์วโซลินอยด์ได้หรือไม่

ได้ โมดูลนี้รองรับโหลดเหนี่ยวนำ อย่างไรก็ตาม ต้องตรวจสอบให้แน่ใจว่าพลังงานตัดวงจรต่อช่องไม่เกิน 100 mJ สำหรับโหลดเหนี่ยวนำขนาดใหญ่มาก อาจแนะนำให้ใช้ตัวลดทอนภายนอกเพื่อยืดอายุการใช้งานของโมดูล

คู่มือด้านวิศวกรรมและการติดตั้ง

• มาตรฐานการเดินสาย: สำหรับตัวเรือน HD แบบ 16 ช่อง ให้ปอกสายยาว 8 ถึง 9 mm ตรวจสอบให้แน่ใจว่าไม่มีเส้นลวดหลุดลุ่ยนอกเทอร์มินัล เพื่อป้องกันการลัดวงจรระหว่างช่องในบริเวณหน้าสัมผัสความหนาแน่นสูง

• การรับโหลดของหน้าสัมผัสจ่ายไฟ: หน้าสัมผัสจ่ายไฟรองรับกระแสสูงสุด 10 A เมื่อเชื่อมต่อโมดูล EL2889 หลายตัวแบบพ่วงต่อ ให้คำนวณกระแสรวมที่ใช้พร้อมกัน หากกระแสเข้าใกล้ขีดจำกัด 10 A ต้องติดตั้งเทอร์มินัลจ่ายไฟใหม่ เช่น EL9011 เพื่อป้องกันรางจ่ายไฟภายในร้อนเกินไป

• การจัดการความร้อน: ช่วงอุณหภูมิขณะทำงานที่ขยายเป็น -25 ถึง +60 องศาเซลเซียสช่วยให้ติดตั้งได้อย่างยืดหยุ่น อย่างไรก็ตาม ในการกำหนดค่าบนราง DIN ที่มีความหนาแน่นสูง ควรเว้นระยะห่างจากชิ้นส่วนที่ก่อความร้อนอย่างน้อย 10 mm เพื่อรักษาความเร็วในการสวิตช์และความน่าเชื่อถือของตัวเรือนโพลีคาร์บอเนตภายในให้เหมาะสม
