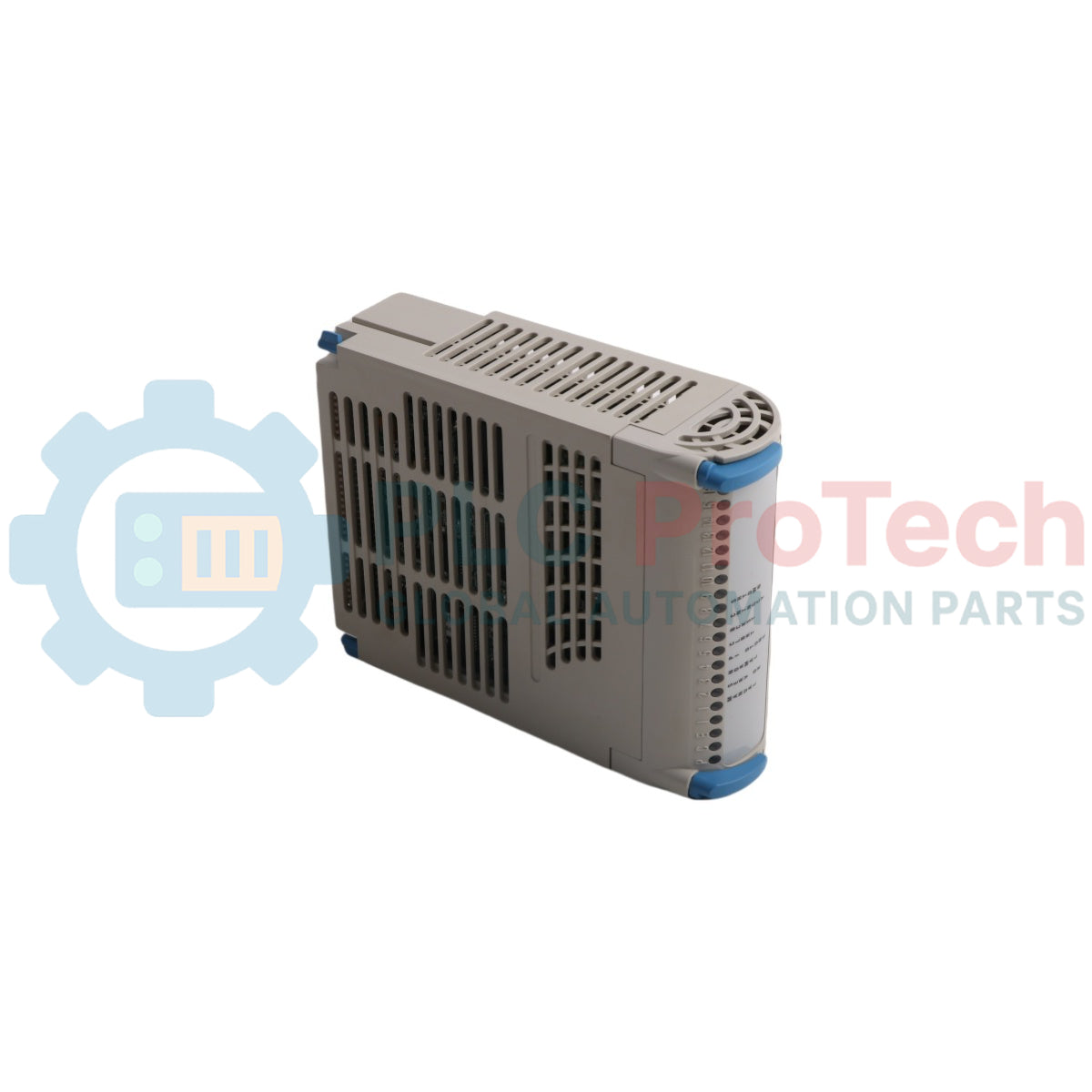

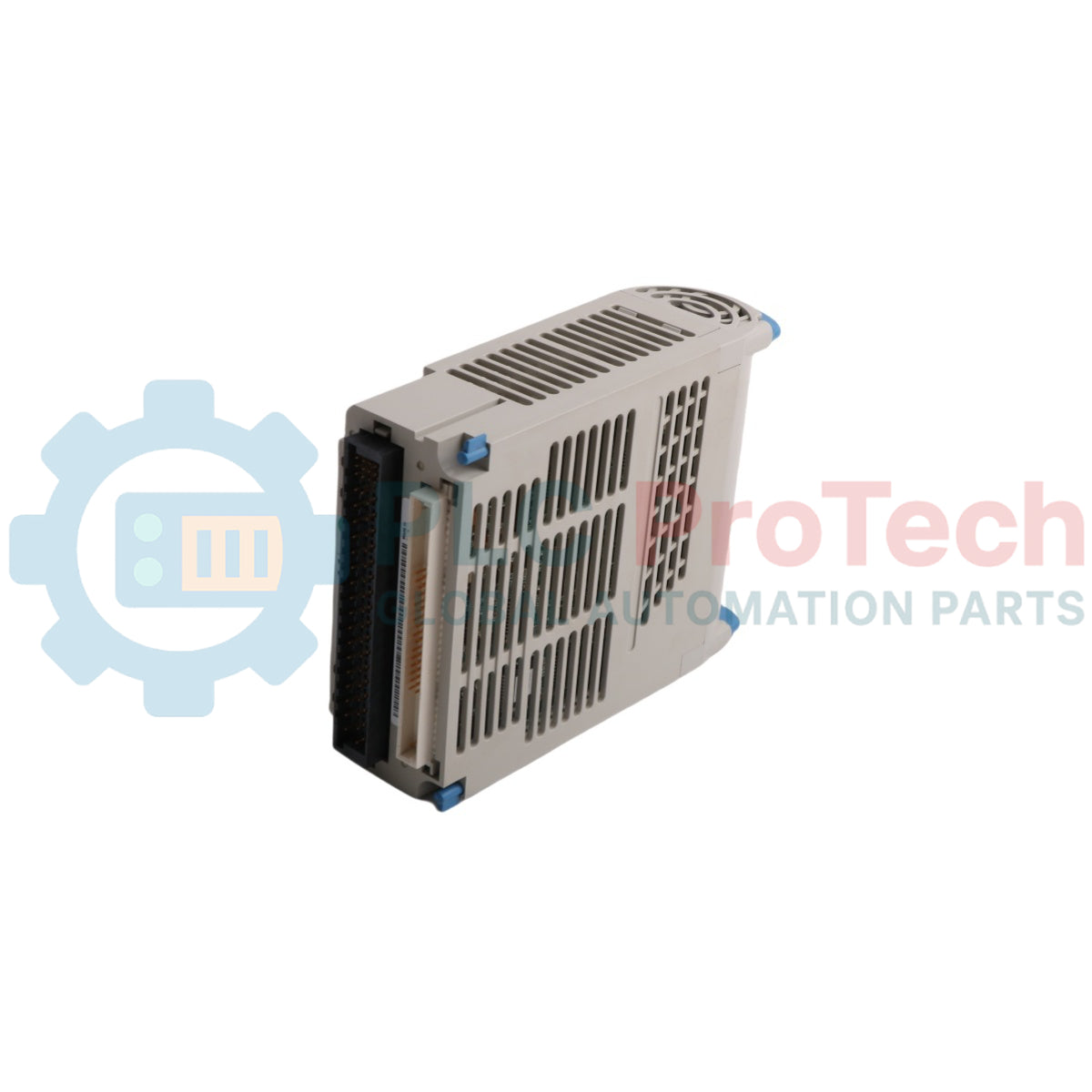

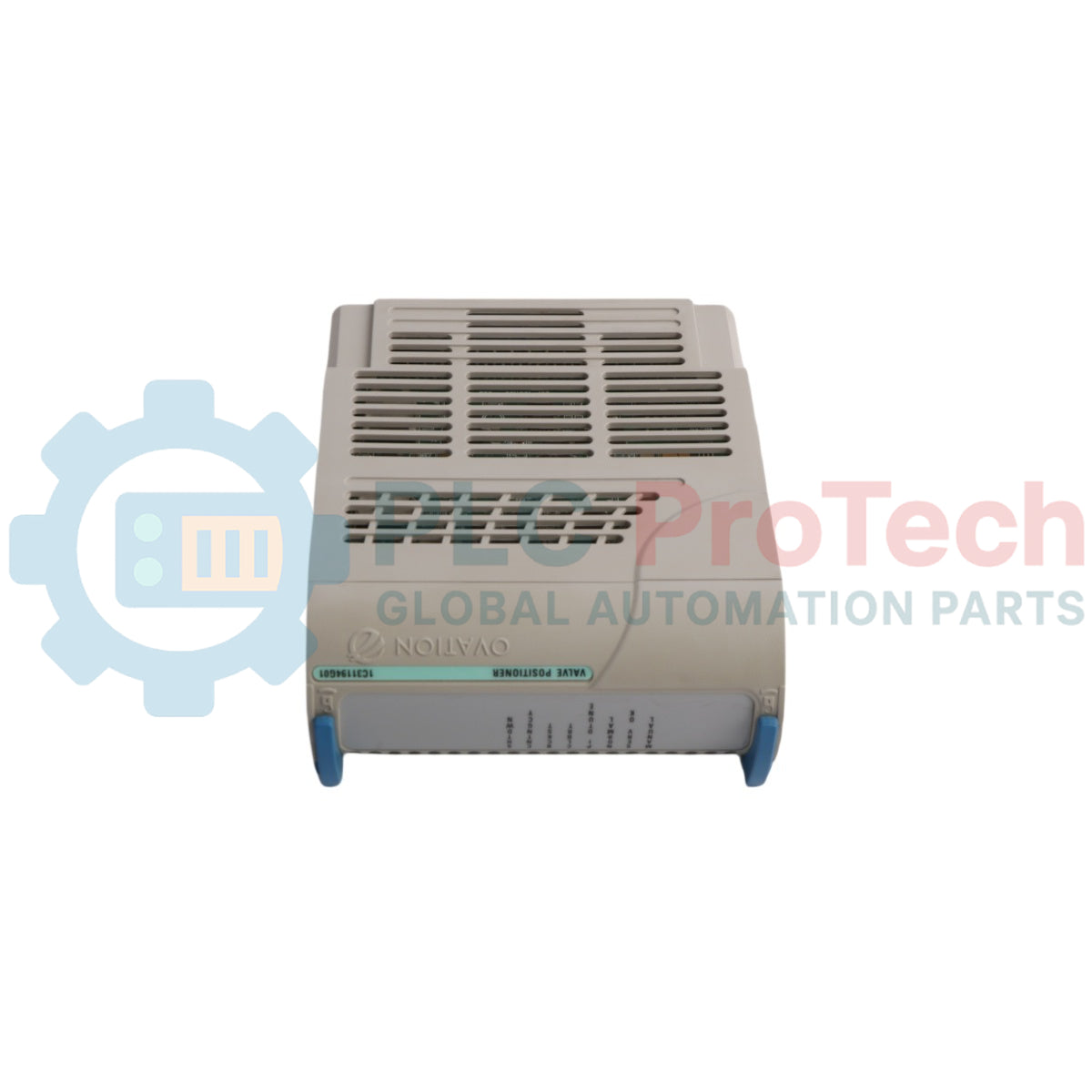

Emerson 1C31194G01 โมดูลอิเล็กทรอนิกส์กำหนดตำแหน่งวาล์ว Ovation

ภาพรวมผลิตภัณฑ์

 1C31194G01 (1C31194G01) คือโมดูลอิเล็กทรอนิกส์สำหรับตัวกำหนดตำแหน่งวาล์ว ซึ่งออกแบบมาสำหรับระบบควบคุมแบบกระจาย Emerson Ovation โดยจ่ายสัญญาณกระตุ้นแบบคงที่สำหรับการป้อนกลับตำแหน่งจาก LVDT ในการควบคุมแอกชูเอเตอร์ไฟฟ้า-ไฮดรอลิก โมดูลนี้ติดตั้งใช้งานอย่างแพร่หลายในระบบควบคุมกังหันไอน้ำ วงจรควบคุมน้ำป้อนหม้อไอน้ำ และระบบควบคุมวาล์วในโรงกลั่น ซึ่งจำเป็นต้องควบคุมตำแหน่งอย่างแม่นยำเพื่อการเดินระบบโรงงานอย่างปลอดภัย โมดูลจะสร้างสัญญาณกระตุ้นที่เสถียรและประมวลผลข้อมูลป้อนกลับเพื่อรักษาตำแหน่งวาล์วให้ถูกต้องระหว่างการเปลี่ยนแปลงโหลดแบบไดนามิกและลำดับการหยุดทำงานเพื่อป้องกัน ความเสถียรของเอาต์พุตสัญญาณกระตุ้นมีความสำคัญต่อการป้องกันวาล์วไม่ให้เกิดความไม่เสถียรและการรักษาความพร้อมใช้งานของระบบในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

โมดูลนี้จ่าย สัญญาณกระตุ้น 17 V AC peak-to-peak ที่ 1 KHz แบบคงที่ ซึ่งกำหนดความเข้ากันได้กับแอกชูเอเตอร์เซอร์โววาล์วที่ใช้ LVDT มาตรฐาน

การกำหนดค่าทางเทคนิค

1C31194G01 ทำหน้าที่เป็นส่วนสร้างสัญญาณกระตุ้นและปรับสภาพสัญญาณภายในระบบย่อยตัวกำหนดตำแหน่งวาล์วของ Ovation

คุณสมบัติสำคัญของการกำหนดค่าประกอบด้วย:

• สัญญาณกระตุ้น LVDT 17 V AC peak-to-peak แบบคงที่

• ความถี่สัญญาณกระตุ้น 1 KHz ที่เสถียร

• การประมวลผลสัญญาณป้อนกลับตำแหน่งแบบดิฟเฟอเรนเชียล

• การตรวจสอบอินพุตดิจิทัลสำหรับการหยุดทำงานแบบรวมในตัว

• การแยกระหว่างอินเทอร์เฟซภาคสนามกับบัสลอจิกในระดับสูง

• ออกแบบมาสำหรับช่องควบคุมแอกชูเอเตอร์เดี่ยว

• เข้ากันได้อย่างสมบูรณ์กับโมดูลกำหนดคุณลักษณะ 1C31197

คุณลักษณะของสัญญาณกระตุ้นเป็นตัวกำหนดความเข้ากันได้ของโมดูลกับแอกชูเอเตอร์เซอร์โวและการกำหนดค่าเซนเซอร์ป้อนกลับเฉพาะที่ใช้ในระบบควบคุมกังหันและกระบวนการผลิต

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ความแตกต่างด้านการทำงานหลักระหว่าง 1C31194G01 กับ G02 คืออะไร

ความแตกต่างอยู่ที่การกำหนดค่าสัญญาณกระตุ้น G01 จ่ายสัญญาณ 17 V AC peak-to-peak ที่ 1 KHz ขณะที่ G02 จ่ายสัญญาณกระตุ้นที่ความถี่และแรงดันสูงกว่า

โมดูลนี้ใช้ในระบบควบคุมกังหันหรือไม่

ใช่ โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับการกำหนดตำแหน่งวาล์วกังหันและการใช้งานควบคุมที่มีความสำคัญในลักษณะเดียวกัน

สามารถเปลี่ยนโมดูลนี้โดยไม่ต้องปรับเทียบใหม่ได้หรือไม่

แนะนำให้ตรวจสอบการปรับเทียบหลังเปลี่ยนโมดูล เพื่อให้มั่นใจว่าแอกชูเอเตอร์ตอบสนองได้อย่างเสถียร

คู่มือด้านวิศวกรรมและการติดตั้ง

• ตรวจสอบขั้วสาย LVDT ก่อนจ่ายพลังงานให้ระบบ

• รักษาการต่อลงดินให้ถูกต้องเพื่อป้องกันสัญญาณรบกวนในสภาพแวดล้อมกังหันกำลังสูง

• ทำการปรับเทียบระยะชักของแอกชูเอเตอร์หลังติดตั้ง เพื่อยืนยันว่าการกำหนดตำแหน่งวาล์วมีเสถียรภาพ
