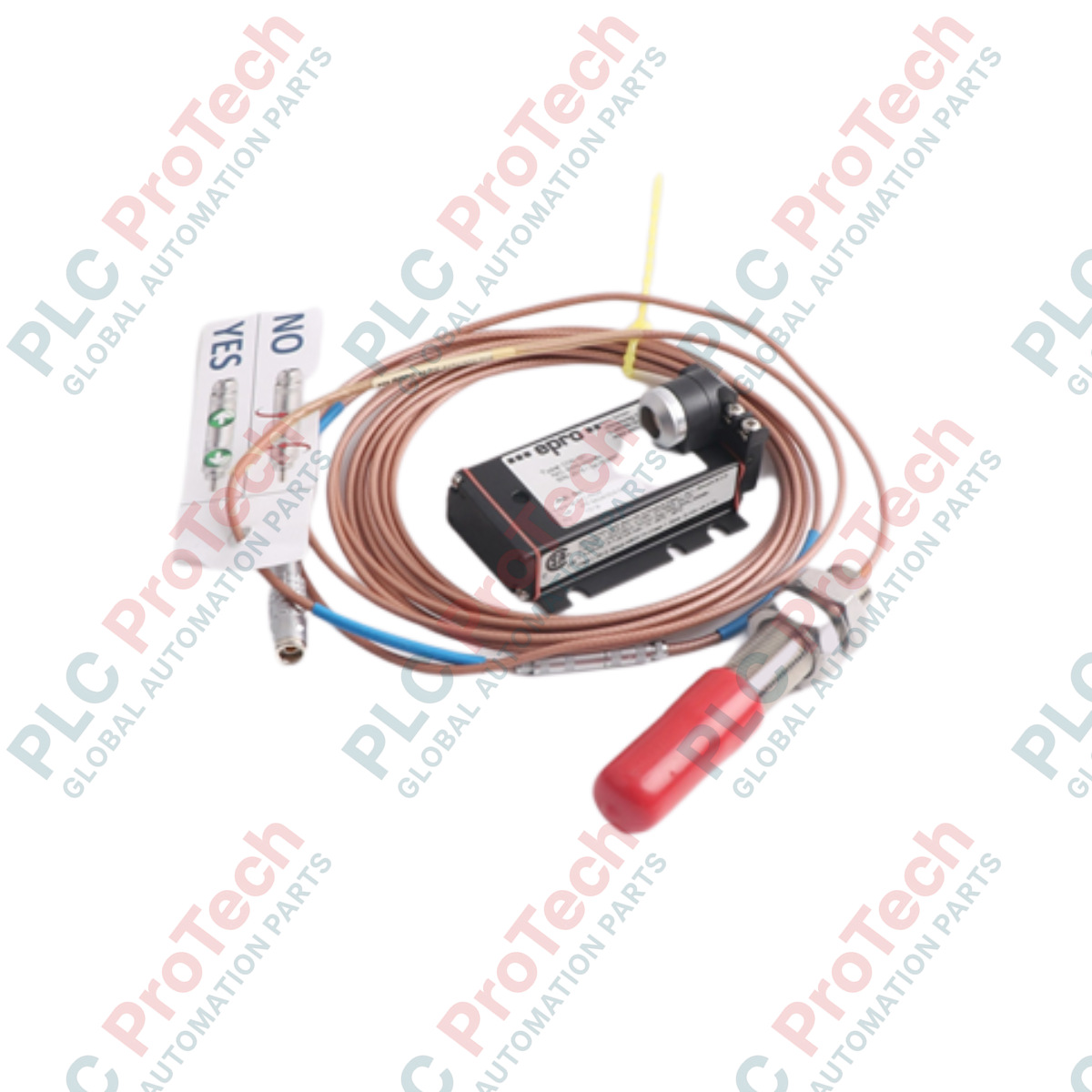

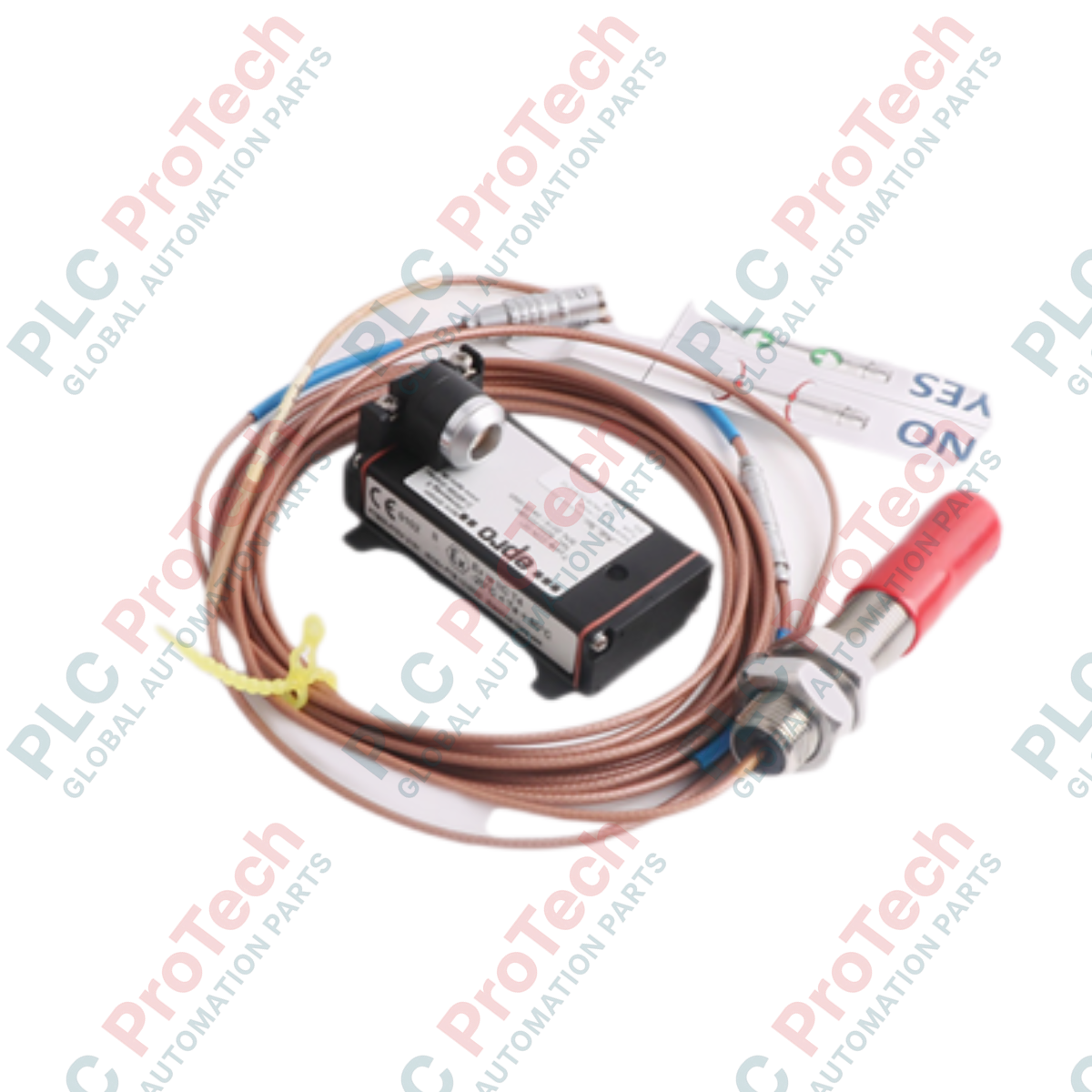

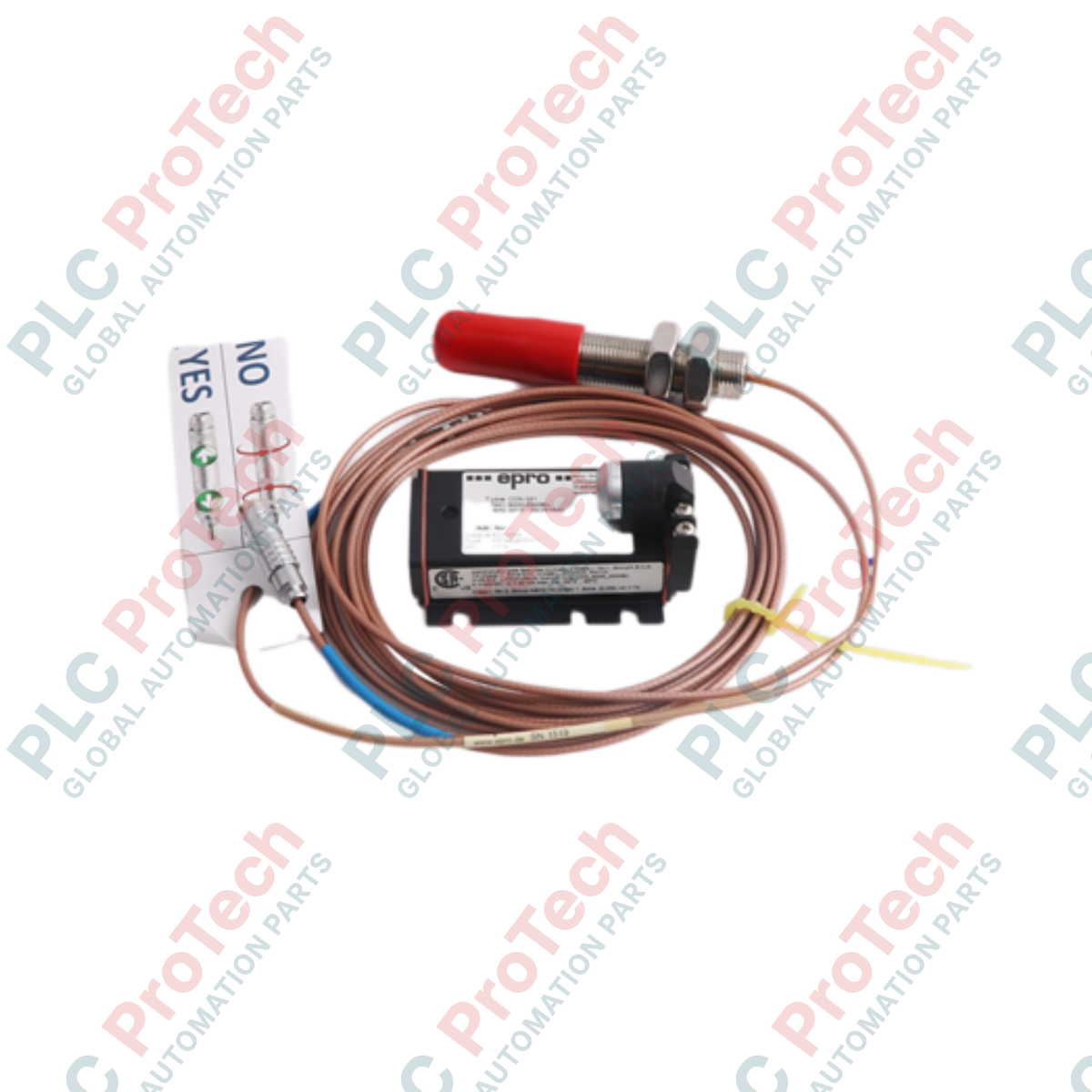

ทรานสดิวเซอร์กระแสไหลวน Emerson EPRO PR6424/004-010 CON021

ภาพรวมผลิตภัณฑ์

ส่วน PR6424/004-010 (CON021) เป็นทรานสดิวเซอร์กระแสไหลวนแบบไม่สัมผัสความแม่นยำสูง เป็นองค์ประกอบหลักของ Emerson (เดิมคือ Epro) Philips/Bently Nevada รุ่นดั้งเดิม ซีรีส์ตรวจสอบการสั่นสะเทือน ออกแบบมาโดยเฉพาะสำหรับการใช้งานกับเครื่องจักรเทอร์โบที่มีความต้องการสูง เซนเซอร์วัดการเคลื่อนที่ขนาด 10 มม. นี้ออกแบบมาเพื่อวัดการสั่นสะเทือนของเพลา แรงขับตามแนวแกน และความเยื้องศูนย์ในอุปกรณ์สำคัญ เช่น กังหันไอน้ำ คอมเพรสเซอร์แบบแรงเหวี่ยง และปั๊มอุตสาหกรรมขนาดใหญ่ ด้วยการใช้หลักการเหนี่ยวนำกระแสไหลวน โดย PR6424/004-010 ให้สัญญาณความละเอียดสูงที่แปรผันตามช่องว่างระหว่างปลายเซนเซอร์กับวัสดุเป้าหมาย ช่วยให้ตรวจพบการสึกหรอทางกลได้ตั้งแต่เนิ่น ๆ และป้องกันความเสียหายร้ายแรงของเครื่องจักร

การกำหนดค่าทางเทคนิค

ส่วน CON021 รุ่นนี้ได้รับการปรับให้เหมาะกับความทนทานและการจัดการสายเคเบิลเฉพาะ

• ปลายเซนเซอร์: หัววัดเส้นผ่านศูนย์กลาง 10 มม. ออกแบบมาสำหรับการวัดการเคลื่อนที่ระยะไกลและความไวสูง

• โครงสร้างสายเคเบิล: มีสายเคเบิลความยาว 1.0 ม.มีสายเคเบิลในตัวความยาว 0 ม. (มักเรียกด้วยส่วนต่อท้าย /010) และลงท้ายด้วยขั้วต่อเฉพาะสำหรับต่อขยายไปยังไดรเวอร์/ตัวแปลง

• หลักการกระแสไหลวน: ทำงานโดยสร้างสนามแม่เหล็กไฟฟ้าความถี่สูง เมื่อเป้าหมายโลหะเข้าใกล้ จะเกิดกระแสไหลวนเหนี่ยวนำขึ้น ทำให้แอมพลิจูดของออสซิลเลเตอร์เปลี่ยนแปลงและสามารถวัดได้

• การซีลป้องกันสภาพแวดล้อม: หัวเซนเซอร์ถูกปิดผนึกอย่างสนิทและทนทานต่อน้ำมัน สารเคมี และสภาพแวดล้อมแรงดันสูง (สูงสุด 20 บาร์ที่ปลายหัววัด)

• การผสานรวมระบบ: ใช้งานร่วมกันได้อย่างสมบูรณ์กับระบบตรวจสอบเครื่องจักร MMS 6000 และ MMS 3000

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

What is the significance of the "CON021" designation? คำว่า "CON021" มีความสำคัญอย่างไร ซีรีส์ CON หมายถึงการกำหนดค่าเฉพาะของความยาวสายเคเบิล และปลอกเกราะ สำหรับ PR6424 โดยทั่วไป CON021 หมายถึงการกำหนดค่าสำหรับงานอุตสาหกรรมมาตรฐานที่มีสายเคเบิลยาว 1สายเคเบิลยาว 0 ม. ได้รับการปรับให้เหมาะสำหรับใช้กับคอนเวอร์เตอร์สัญญาณซีรีส์ CON0x1

ทรานสดิวเซอร์นี้ต้องใช้ไดรเวอร์ (ออสซิลเลเตอร์) หรือไม่ ใช่ ส่วน PR6424/004-010 เป็นเซนเซอร์แบบพาสซีฟ ต้องเชื่อมต่อกับคอนเวอร์เตอร์ที่เข้าคู่กัน (เช่นเช่น ไดรเวอร์ CON011 หรือ CON021) เพื่อแปลงการเปลี่ยนแปลงของช่องว่างทางกายภาพเป็นสัญญาณมาตรฐาน 4-20 mA หรือแรงดันไฟฟ้า (โดยทั่วไปคือ -2V ถึง -18V DC)

เซนเซอร์นี้สามารถใช้กับวัสดุเป้าหมายใดก็ได้หรือไม่ การปรับเทียบมาตรฐานใช้สำหรับเหล็ก 42CrMo4 (AISI 4140) หากเพลาเป้าหมายทำจากโลหะผสมชนิดอื่น (เช่นเช่น สเตนเลสหรืออะลูมิเนียม) ค่าความไว (mV/mm) จะเปลี่ยนแปลงอย่างมีนัยสำคัญ ทำให้ต้องปรับเทียบแบบกำหนดเองที่ระดับคอนเวอร์เตอร์

คู่มือด้านวิศวกรรมและการติดตั้ง

• การปรับเทียบแรงดันช่องว่าง: ระหว่างการติดตั้ง "ช่องว่างคงที่" ต้องตั้งค่าโดยใช้โวลต์มิเตอร์ที่เชื่อมต่อกับเอาต์พุตของไดรเวอร์ สำหรับโพรบมาตรฐานขนาด 10 มม. โดยปกติจะจัดตำแหน่งเซนเซอร์ให้เอาต์พุตอยู่ที่ประมาณ -100 VDC (จุดกึ่งกลางของช่วงเชิงเส้น)

• การป้องกันครอสทอล์ก: หากติดตั้งโพรบ PR6424 หลายตัวใกล้กัน (เช่นเช่น โพรบวัดการสั่นสะเทือน X และ Y), ตรวจสอบให้มีระยะห่างด้านข้างขั้นต่ำอย่างน้อย 40 มม. ระหว่างจุดศูนย์กลางของโพรบ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (ครอสทอล์ก)

• การป้องกันสายเคเบิล: สายเคเบิลในตัวไวต่อการดัดงอที่แหลมคม รักษารัศมีการดัดขั้นต่ำ 25 มม. ในสภาพแวดล้อมที่มีน้ำมันหรือมีการขัดถู ตรวจสอบให้แน่ใจว่าสายเคเบิลเดินผ่านท่อร้อยสายสเตนเลสแบบยืดหยุ่นหรือ "ปลอกเกราะ" เพื่อป้องกันการเสื่อมของสัญญาณ

• พื้นผิวเป้าหมาย: เพื่อให้การวัดการสั่นสะเทือนแม่นยำ พื้นที่ของเพลาใต้ปลายเซนเซอร์ ("ราง") ต้องไม่มีรอยขีดข่วน สนิม และการเยื้องศูนย์เชิงกล แนะนำให้มีความเรียบผิว 0.8 µm Ra หรือดีกว่า
