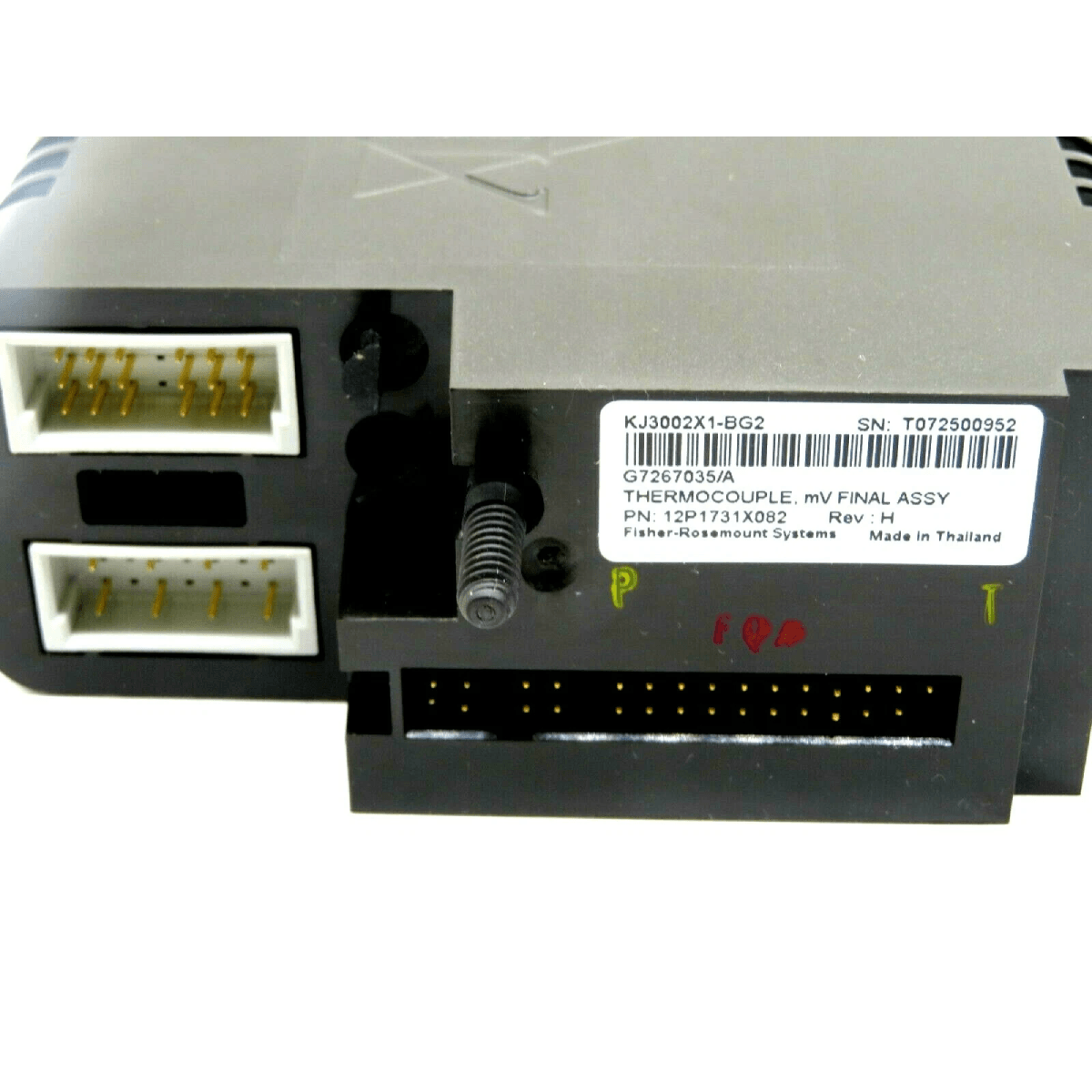

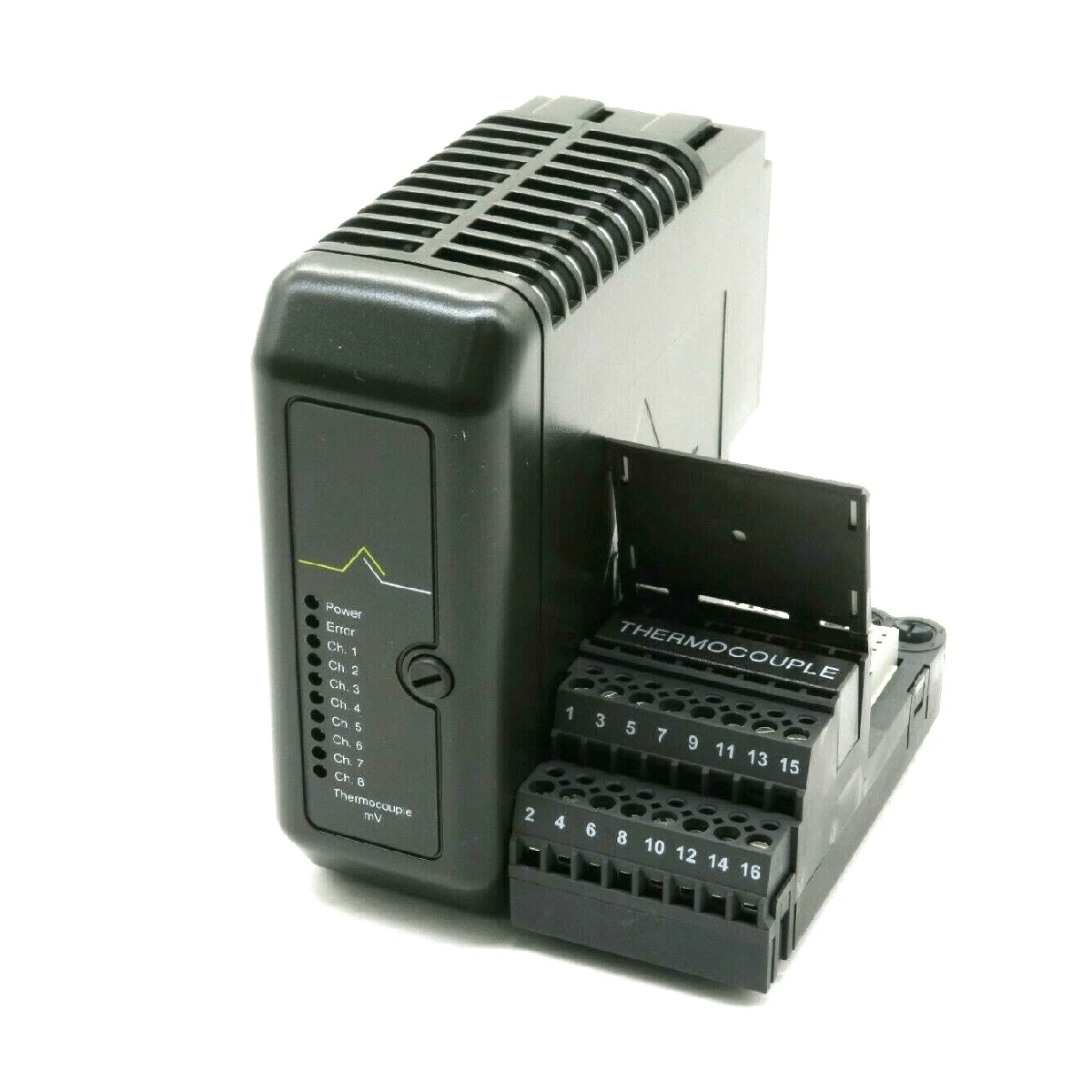

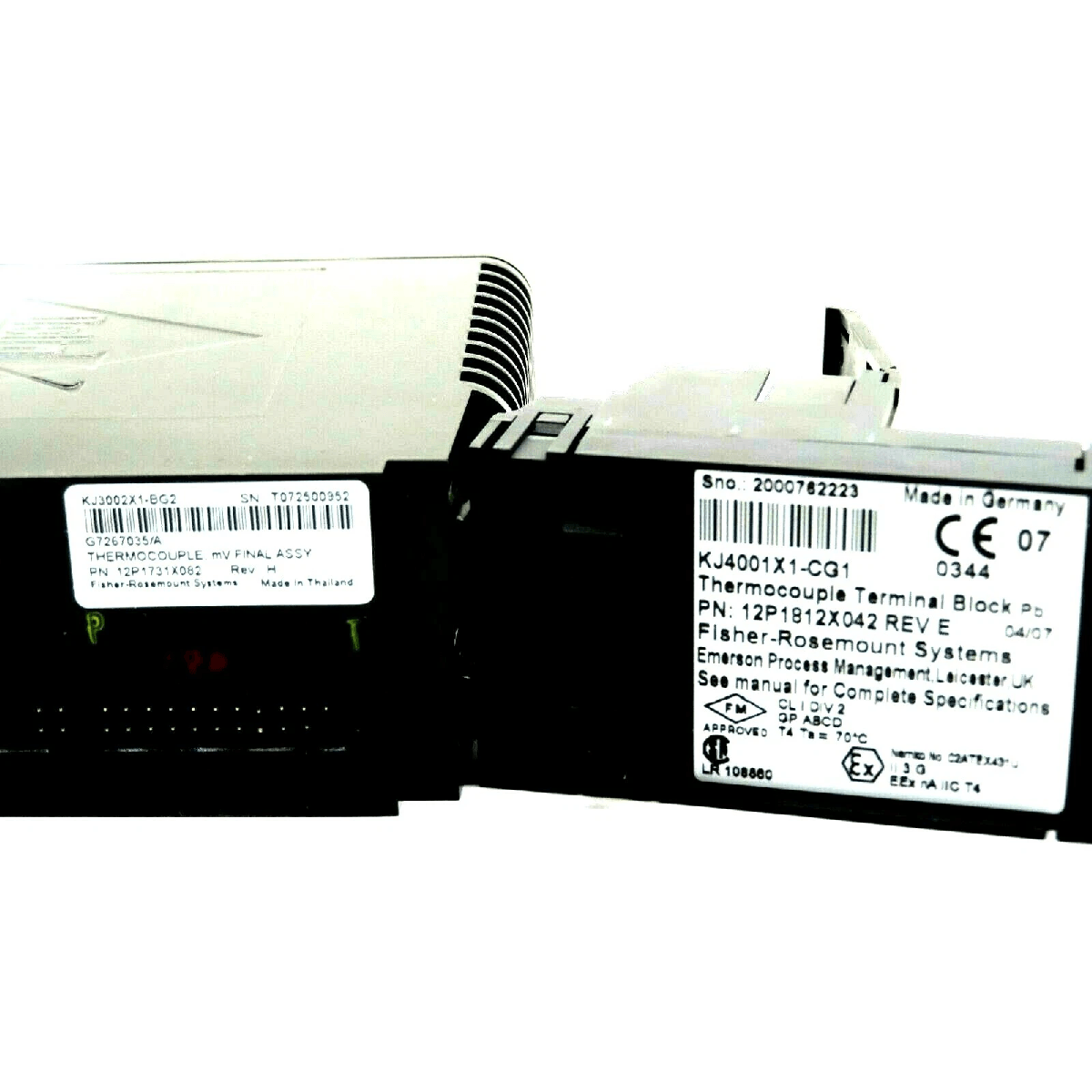

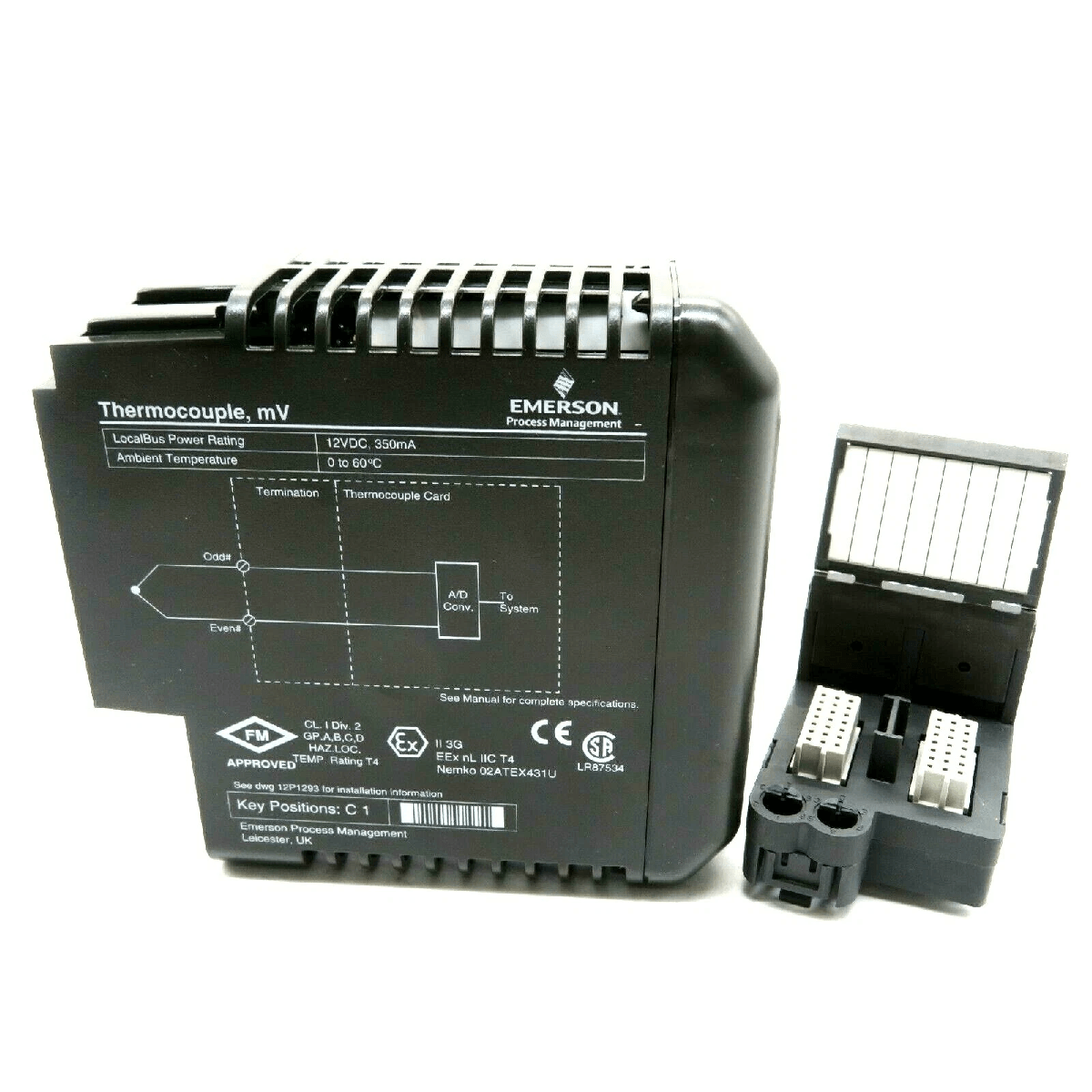

Emerson KJ3002X1-BG2 การ์ดอินพุตเทอร์โมคัปเปิล mV

SKU KJ3002X1-BG2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: KJ3002X1-BG2
Country of origin:สหรัฐอเมริกา
Product Type: การ์ดอินพุต
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 200g
Dimensions: 8.1 ซม. x 7.9 ซม. x 8.8 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Emerson KJ3002X1-BG2 คือ การ์ดเทอร์โมคัปเปิล, mV ที่พัฒนาขึ้นสำหรับระบบกระบวนการแบบปรับขนาดได้ DeltaV ส่วนประกอบอินเทอร์เฟซนี้ช่วยแปลงสัญญาณแอนะล็อกระดับต่ำในหน่วยมิลลิโวลต์จากเซ็นเซอร์อุณหภูมิและแหล่งจ่ายแรงดันมาตรฐานให้เป็นข้อมูลดิจิทัลแบบมีโครงสร้างโดยตรง สำหรับลูปควบคุมกระบวนการ โดยทำงานบนโครงสร้างพื้นฐานบัสภายในเครื่อง KJ3002X1-BG2 เชื่อมต่อตัวแปรอุณหภูมิภาคสนามกับตัวควบคุมระบบส่วนกลางในสถาปัตยกรรมโรงงานอุตสาหกรรมอันตรายหลากหลายรูปแบบ

คุณสมบัติ

ผสานกลไกการกำหนดตำแหน่งแบบโรตารีโดยเฉพาะ เพื่อรับประกันการจัดแนวฮาร์ดแวร์ระหว่างยูนิตอินเทอร์เฟซกับเทอร์มินัลบล็อกภาคสนาม
มาพร้อมความสามารถในการวินิจฉัยแบบผสานรวมและการออกแบบแยกวงจรไฟฟ้าที่เหมาะสำหรับการส่งสัญญาณเซ็นเซอร์แอมพลิจูดต่ำ
มีการติดตามเส้นทางไฟฟ้าภายในที่ปรับให้เหมาะสำหรับการเชื่อมต่อเทอร์โมคัปเปิลและเซ็นเซอร์มิลลิโวลต์ภาคสนามโดยตรง โดยไม่ต้องใช้ฮาร์ดแวร์แปลงสัญญาณภายนอก

การใช้งาน

เตาเผากระบวนการอุณหภูมิสูงและการตรวจสอบภาชนะกระบวนการ
โครงสร้างพื้นฐานสำหรับตรวจสอบความร้อนในสภาพแวดล้อมการแปรรูปทางอุตสาหกรรม
การเก็บข้อมูลอุณหภูมิหลายช่องสัญญาณอย่างต่อเนื่องภายในโทโพโลยีระบบควบคุมแบบกระจาย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Emerson Process Management
แหล่งผลิต	ออสติน รัฐเท็กซัส
หมายเลขชิ้นส่วน	D803060X012 (12P1731X082)
พิกัดกำลังไฟ LocalBus	12 VDC ที่ 350 mA
พิกัดวงจรภาคสนาม	5.5 VDC ที่ 0.6 mA/ช่องสัญญาณ
ตำแหน่งรหัสกำหนดของเทอร์มินัลบล็อก	B2
ขีดจำกัดอุณหภูมิโดยรอบ	0 ถึง 60 องศาเซลเซียส
ช่วงความชื้นสัมพัทธ์	5 ถึง 95% ไม่ควบแน่น
ระดับการป้องกันตู้	IP 20
ความต้านทานแรงกระแทกระหว่างการทำงาน	10g แบบไซน์ครึ่งคลื่น เป็นเวลา 11 มิลลิวินาที
ขีดจำกัดการสั่นสะเทือนระหว่างการทำงาน	ยอดถึงยอด 1 มม. จาก 5 ถึง 16Hz; 0.5g จาก 16 ถึง 150Hz
การป้องกันก๊าซในสภาพแวดล้อม	สารปนเปื้อนในอากาศตาม ISA-S71.04-1985 ระดับ G3

การเชื่อมต่อ/อินเทอร์เฟซ

ส่วนประกอบจัดแนวเชิงกล	ฟังก์ชันการกำหนด
ตำแหน่งรหัสกำหนดของเทอร์มินัลบล็อก B2	รับประกันความเข้ากันได้ของฮาร์ดแวร์ระหว่างการ์ด I/O กับเทอร์มินัลบล็อกภาคสนามเฉพาะรุ่น

แนวทางการติดตั้ง

การตัดการเชื่อมต่อกำลังไฟภาคสนาม: ต้องตัดกำลังไฟภาคสนามทั้งหมดที่จ่ายให้กับอุปกรณ์ ไม่ว่าจะจ่ายที่เทอร์มินัลภาคสนามหรือเป็นกำลังไฟภาคสนามแบบบัสผ่านแคริเออร์ ออกโดยสมบูรณ์ก่อนถอดหรือถอดแยกยูนิต
เงื่อนไขการบำรุงรักษาขณะมีไฟ: สามารถถอดหรือติดตั้งยูนิตนี้ได้ขณะที่ระบบมีกำลังไฟ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้: สามารถถอดได้ครั้งละหนึ่งยูนิตเท่านั้นขณะที่ระบบมีกำลังไฟ และต้องใช้งานร่วมกับแหล่งจ่ายไฟระบบ DC/DC แบบคู่ KJ1501X1-BC1 ซึ่งทำงานด้วยกำลังไฟอินพุต 24 VDC หรือ 12 VDC
ข้อจำกัดด้านอินดักแตนซ์: อินดักแตนซ์ของสายไฟวงจรหลักสำหรับกำลังไฟอินพุตต้องน้อยกว่า 23 uH หรือจะต้องใช้แหล่งจ่ายไฟที่ผ่านการรับรอง ซึ่งมีแรงดันวงจรเปิด Ui เท่ากับ 12.6 VDC และมีค่า Lo น้อยกว่า 23 uH (รวมอินดักแตนซ์ของสายไฟ)
การจัดการฟิวส์: ห้ามถอดฟิวส์ของเทอร์มินัลบล็อกขณะที่มีกำลังไฟภาคสนามในวงจรแบบไม่ก่อประกายไฟ
การปรับตั้งฮาร์ดแวร์: ยูนิตนี้ไม่มีชิ้นส่วนที่ผู้ใช้สามารถซ่อมบำรุงได้ และไม่ควรถอดแยกด้วยเหตุผลใดก็ตาม ไม่จำเป็นต้องทำการสอบเทียบ

การปฏิบัติตามมาตรฐานและการรับรอง

หมายเลขการรับรอง ATEX | Nemko No. 02ATEX431U |
รหัส ATEX | II 3 G EEx nL IIC T4 |
การรับรอง FM | สถานที่อันตราย Class I Division 2 กลุ่ม A, B, C, D ระดับอุณหภูมิ T4 |
การรับรอง CSA | LR87534 |
เครื่องหมาย CE | ได้รับการรับรอง |

FAQ

อุปกรณ์นี้สามารถถอดเปลี่ยนขณะระบบมีกระแสไฟอยู่ได้หรือไม่

ได้ สามารถถอดหรือติดตั้งอุปกรณ์หนึ่งตัวขณะระบบมีกระแสไฟอยู่ได้ โดยต้องใช้งานร่วมกับแหล่งจ่ายไฟระบบ DC/DC แบบคู่ KJ1501X1-BC1 ที่ใช้ไฟอินพุต 24 VDC หรือ 12 VDC และค่าความเหนี่ยวนำของสายไฟวงจรปฐมภูมิต้องน้อยกว่า 23 uH

ข้อกำหนดสำหรับการจัดการฟิวส์ของเทอร์มินัลบล็อกมีอะไรบ้าง

ห้ามถอดฟิวส์ของเทอร์มินัลบล็อกขณะที่วงจรภาคสนามแบบไม่ก่อประกายไฟมีกระแสไฟอยู่

อุปกรณ์นี้จำเป็นต้องได้รับการบำรุงรักษาหรือสอบเทียบเป็นประจำหรือไม่

ไม่ อุปกรณ์นี้ไม่มีชิ้นส่วนที่ผู้ใช้สามารถซ่อมบำรุงได้ ห้ามถอดแยกชิ้นส่วน และไม่จำเป็นต้องสอบเทียบ
