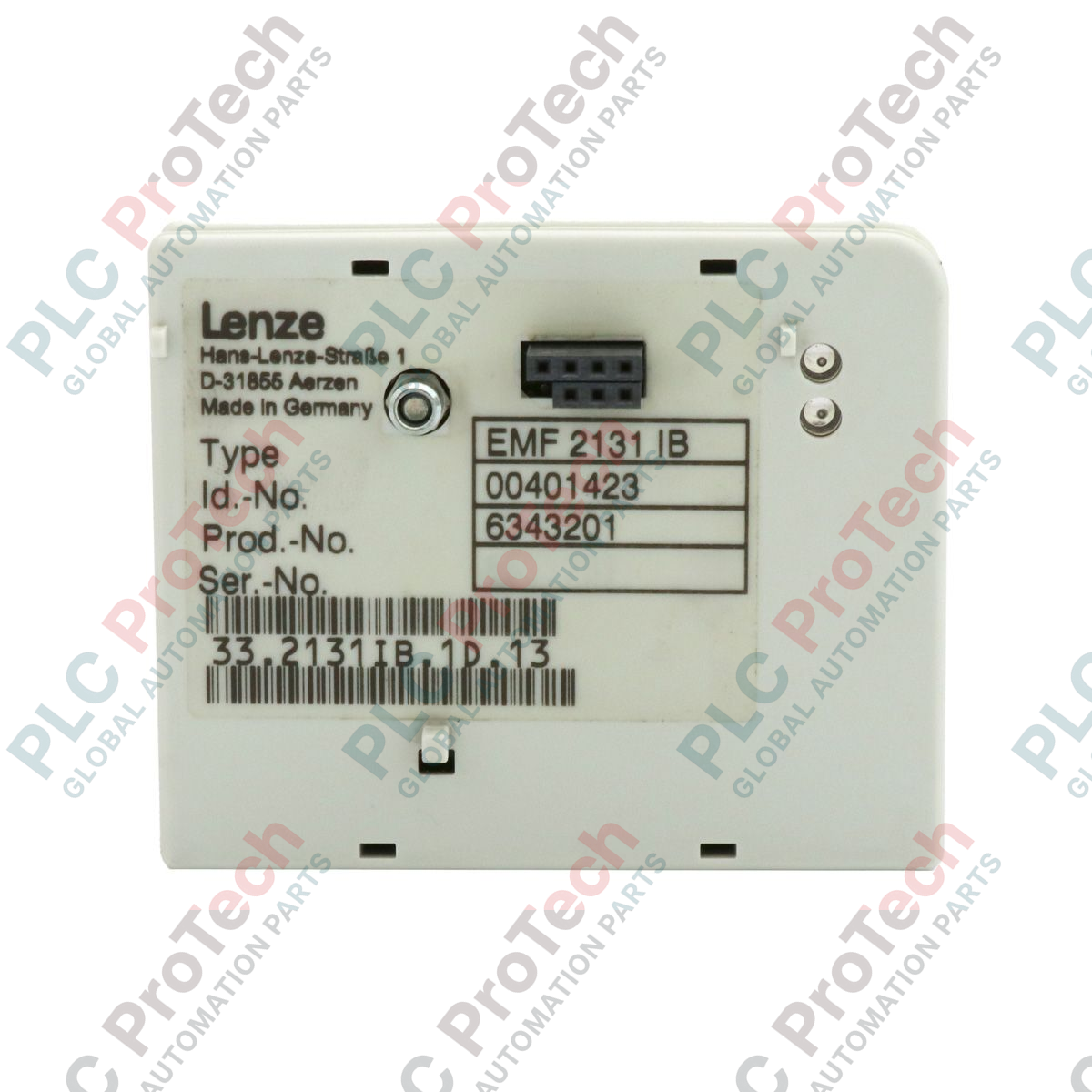

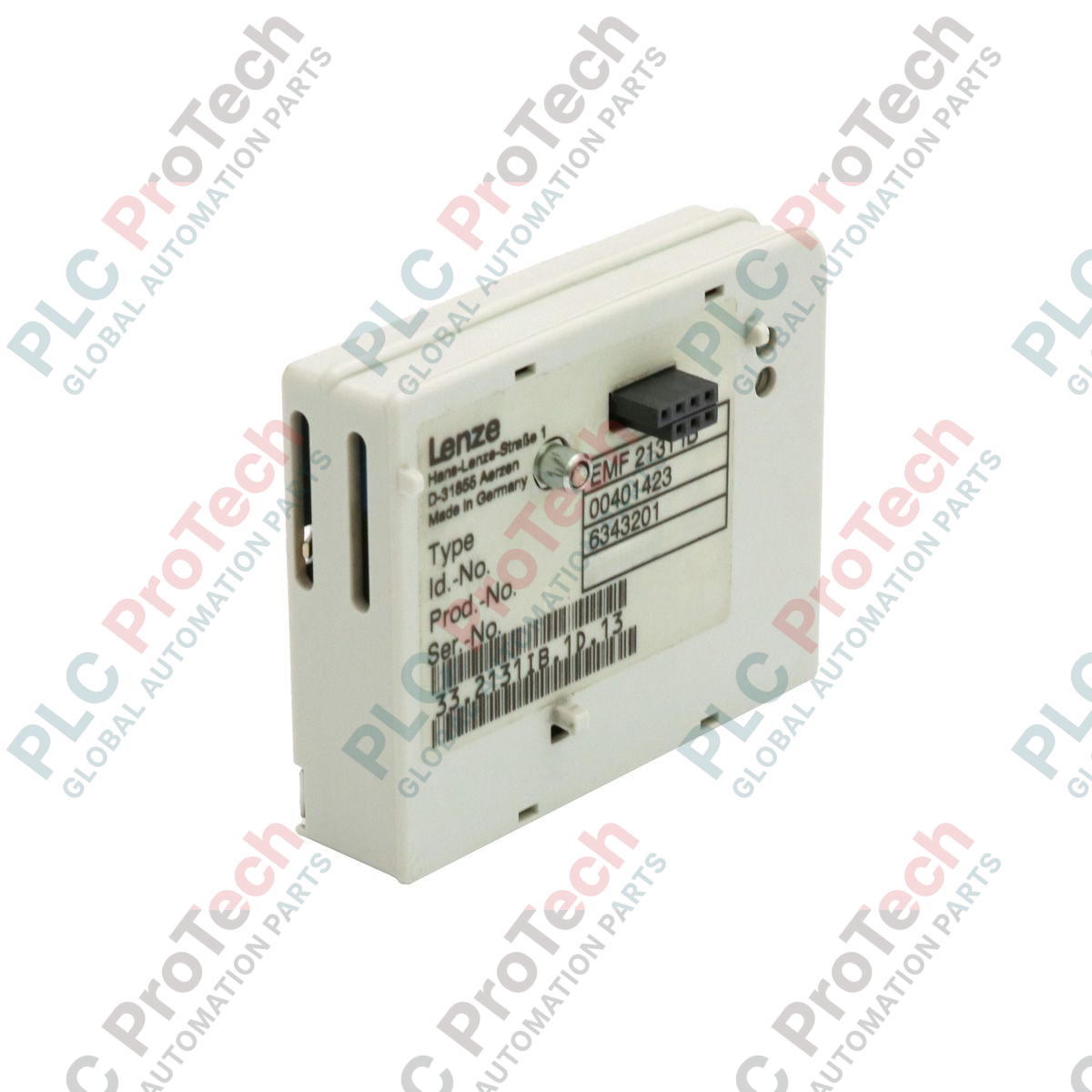

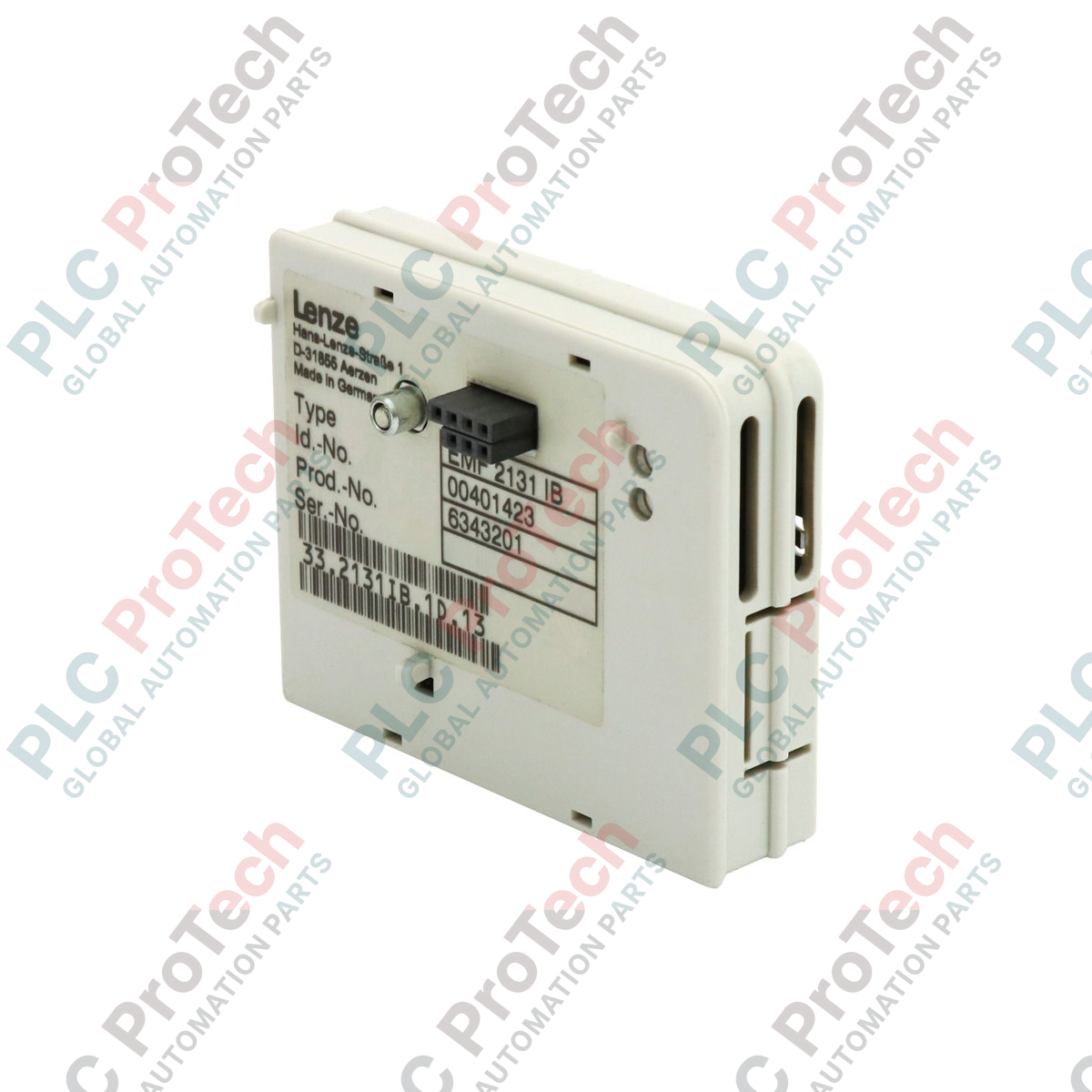

EMF2131IB Lenze 8200-Series โมดูลสื่อสาร PROFIBUS DP

ภาพรวมผลิตภัณฑ์

EMF2131IB (EMF2131IB) เป็นโมดูลอินเทอร์เฟซ PROFIBUS DP ความเร็วสูงที่ออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์ความถี่ Lenze ซีรีส์ 8200 และ 8200 motec โมดูลแบบเสียบนี้ช่วยให้สามารถผสานรวมเทคโนโลยีไดรฟ์แบบกระจายศูนย์เข้ากับสภาพแวดล้อมฟิลด์บัสมาตรฐาน ทำให้ควบคุมและตรวจสอบแบบเรียลไทม์ผ่าน PLC หลัก เช่น Siemens S7 หรือระบบที่คล้ายกันได้ ด้วยการทำหน้าที่เป็นสะพานดิจิทัลสำหรับการตั้งค่าพารามิเตอร์และการแลกเปลี่ยนข้อมูลกระบวนการ EMF2131IB จึงไม่จำเป็นต้องใช้สายสัญญาณแอนะล็อกจำนวนมาก ช่วยลดสัญญาณรบกวนทางไฟฟ้าและระยะเวลาในการเริ่มใช้งาน ในฐานะสะพานสื่อสารเฉพาะทาง โมดูลนี้มีความสำคัญต่อสถาปัตยกรรมระบบอัตโนมัติที่ซับซ้อนในงานประกอบยานยนต์ การแปรรูปอาหาร และโลจิสติกส์ความเร็วสูง ซึ่งจำเป็นต้องประสานการทำงานของไดรฟ์ให้สอดคล้องกัน

การกำหนดค่าทางเทคนิค

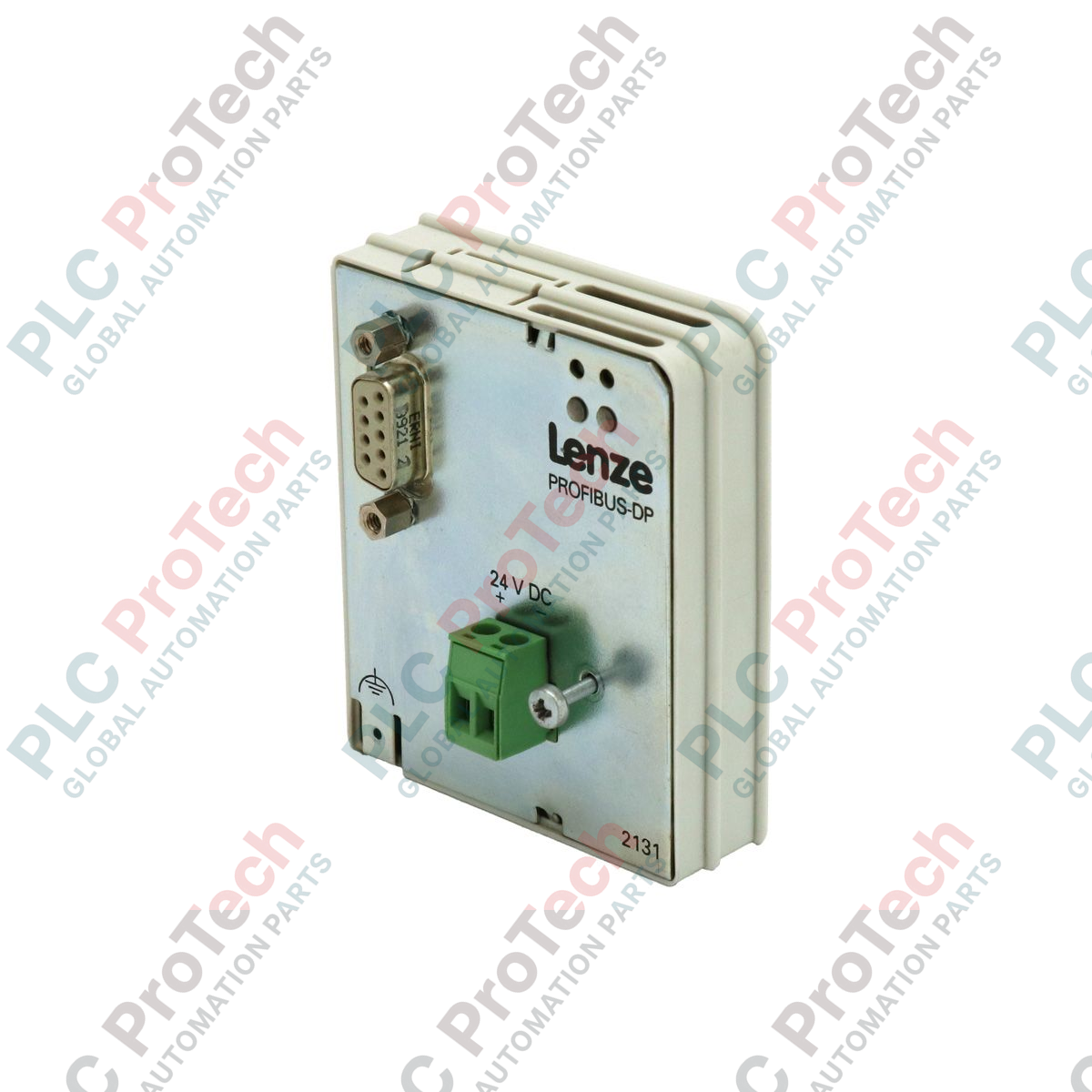

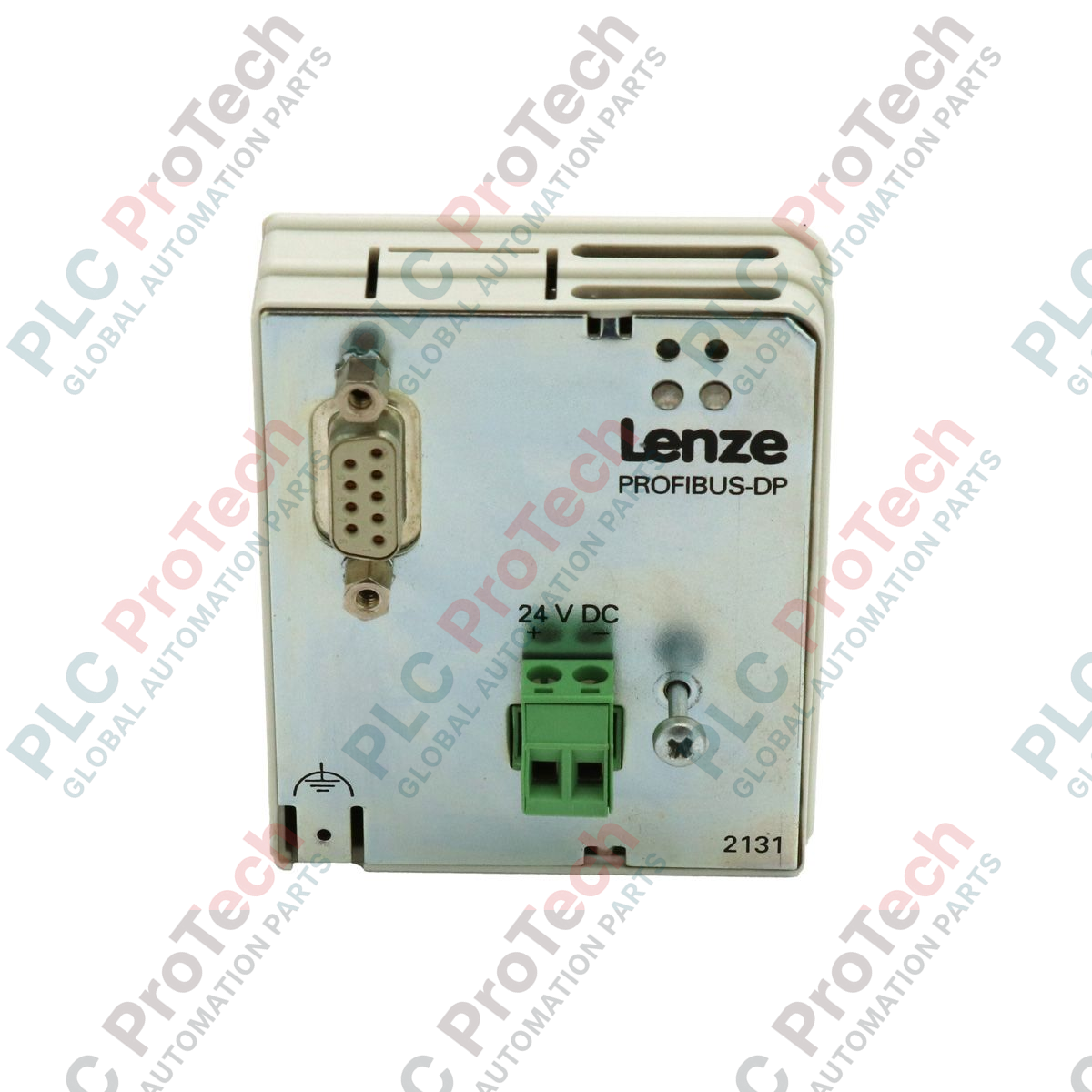

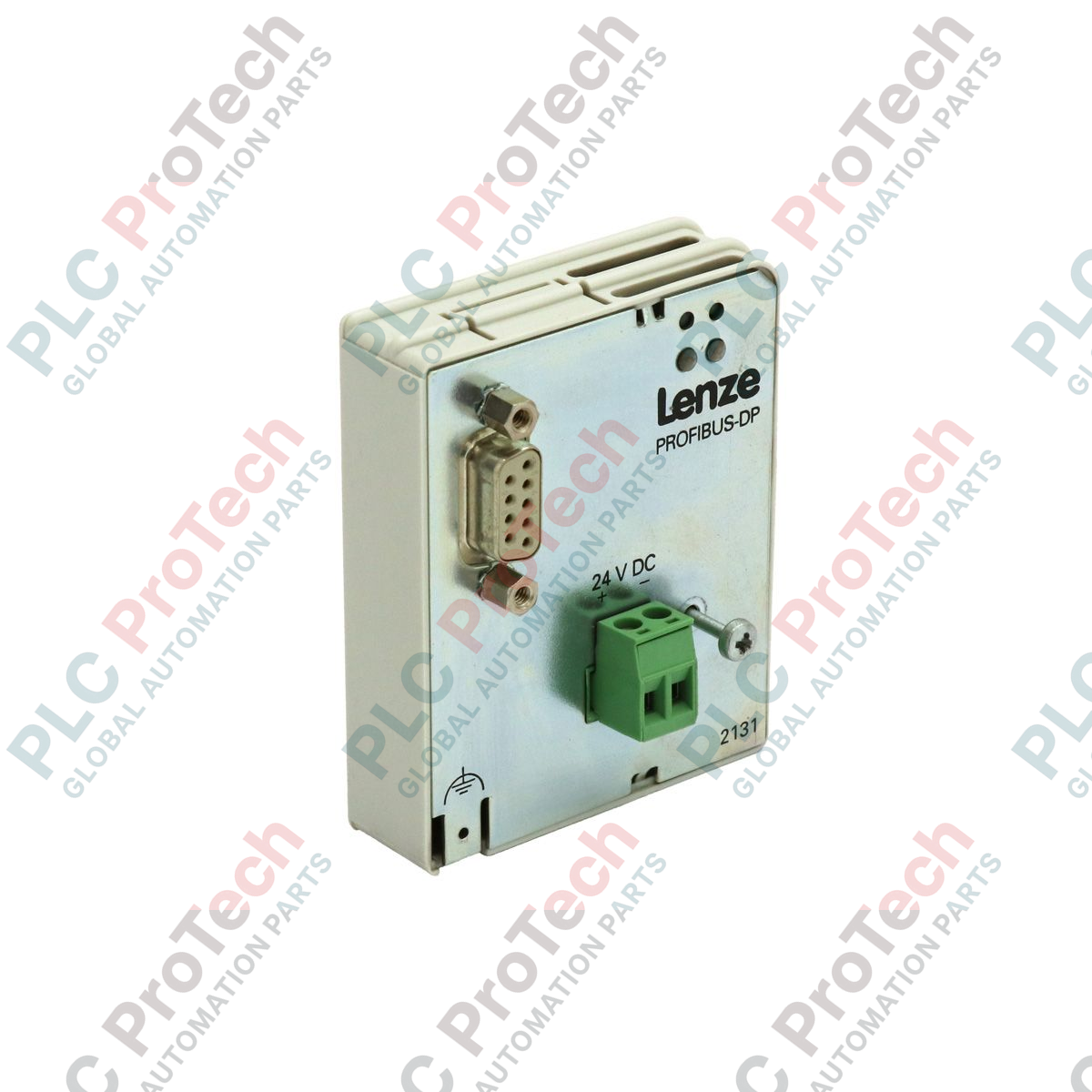

ฮาร์ดแวร์ EMF2131IB ได้รับการออกแบบให้ติดตั้งในช่องขยายด้านหน้าของอินเวอร์เตอร์ซีรีส์ 8200 รองรับโปรโตคอล PROFIBUS DP-V0 ซึ่งช่วยให้แลกเปลี่ยนข้อมูลแบบวนรอบของภาพกระบวนการ เช่น ค่าความเร็วที่กำหนด ความถี่จริง และสถานะอุปกรณ์ โมดูลนี้มีขั้วต่อ D-Sub มาตรฐาน 9 พินสำหรับเชื่อมต่อเครือข่าย และติดตั้งสวิตช์ DIP ในตัวสำหรับกำหนดที่อยู่สถานี (ช่วง 1–126) ไฟ LED แสดงการวินิจฉัยช่วยให้ตรวจสอบสถานะการสื่อสาร (Run/Error) ได้ทันทีด้วยสายตา ทำให้แก้ไขปัญหาหน้างานได้อย่างรวดเร็ว การออกแบบที่ใช้พลังงานต่ำรับกระแสไฟโดยตรงจากบัสภายในของไดรฟ์ จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟเสริมภายนอกสำหรับการทำงานพื้นฐาน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันจะตั้งที่อยู่สถานี PROFIBUS บน EMF2131IB ได้อย่างไร

ตั้งที่อยู่ได้ผ่านสวิตช์ DIP ในตัวซึ่งอยู่ด้านข้างหรือด้านหลังของโมดูล ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งจ่ายไฟของไดรฟ์แล้วก่อนเปลี่ยนตำแหน่งสวิตช์ ที่อยู่จะเข้ารหัสแบบไบนารี ตัวอย่างเช่น หากต้องการตั้งที่อยู่ 3 ต้องตั้งสวิตช์ 1 และ 2 ไว้ที่ตำแหน่ง 'ON'

โมดูลนี้จำเป็นต้องใช้ไฟล์ GSD สำหรับการผสานรวมกับ PLC หรือไม่

จำเป็น หากต้องการสื่อสารกับ EMF2131IB คุณต้องนำเข้าไฟล์ GSD เฉพาะของ Lenze (โดยทั่วไปคือ LENZ2131.GSD) ไปยังเครื่องมือกำหนดค่าฮาร์ดแวร์ PLC เช่น TIA Portal หรือ Step 7 ไฟล์นี้จะกำหนดการแมป I/O และกฎการเข้าถึงพารามิเตอร์สำหรับไดรฟ์

ไฟ LED สีแดงกะพริบบนโมดูลหมายความว่าอย่างไร

โดยทั่วไปไฟ LED สีแดงกะพริบจะระบุ "ข้อผิดพลาดในการตั้งค่าพารามิเตอร์" หรือ "ข้อผิดพลาดในการกำหนดค่า" ซึ่งหมายความว่า PLC หลักได้สร้างการเชื่อมต่อทางกายภาพแล้ว แต่ความยาวข้อมูลหรือการกำหนดค่าที่ PLC ส่งมาไม่ตรงกับการตั้งค่าฮาร์ดแวร์ของ EMF2131IB

คู่มือวิศวกรรมและการติดตั้ง

• การเทอร์มิเนตเครือข่าย: PROFIBUS จำเป็นต้องมีการเทอร์มิเนตแบบแอ็กทีฟที่ปลายทั้งสองด้านของเซกเมนต์เครือข่าย หาก EMF2131IB เป็นอุปกรณ์ตัวสุดท้ายในสายโซ่ ตรวจสอบให้แน่ใจว่าสวิตช์เทอร์มิเนตของขั้วต่อ Sub-D 9 พินตั้งไว้ที่ "ON" หากไม่ดำเนินการดังกล่าว จะทำให้เกิดข้อผิดพลาดของเทเลแกรมเป็นระยะและบัสไม่เสถียร

• การชีลด์และการต่อลงดิน: ความน่าเชื่อถือของฟิลด์บัสขึ้นอยู่กับการต่อลงดินที่ถูกต้องเป็นอย่างมาก ชีลด์ของสาย PROFIBUS ต้องต่อลงดินที่ไดรฟ์ผ่านเปลือก D-Sub ของโมดูล ตรวจสอบให้แน่ใจว่าไดรฟ์มีการเชื่อมต่ออิมพีแดนซ์ต่ำกับราง PE กลาง เพื่อป้องกันกราวด์ลูปไม่ให้รบกวนข้อมูลการสื่อสาร

• คำเตือนเกี่ยวกับการเสียบหรือถอดขณะทำงาน: ห้ามติดตั้งหรือถอดโมดูล EMF2131IB ขณะที่อินเวอร์เตอร์ความถี่มีกระแสไฟอยู่ การดำเนินการดังกล่าวอาจทำให้เกิดอาร์กไฟฟ้าข้ามขั้วต่อบัสระบบภายใน และอาจทำให้แผงควบคุมของอินเวอร์เตอร์หรือวงจรสื่อสารของโมดูลเสียหาย
