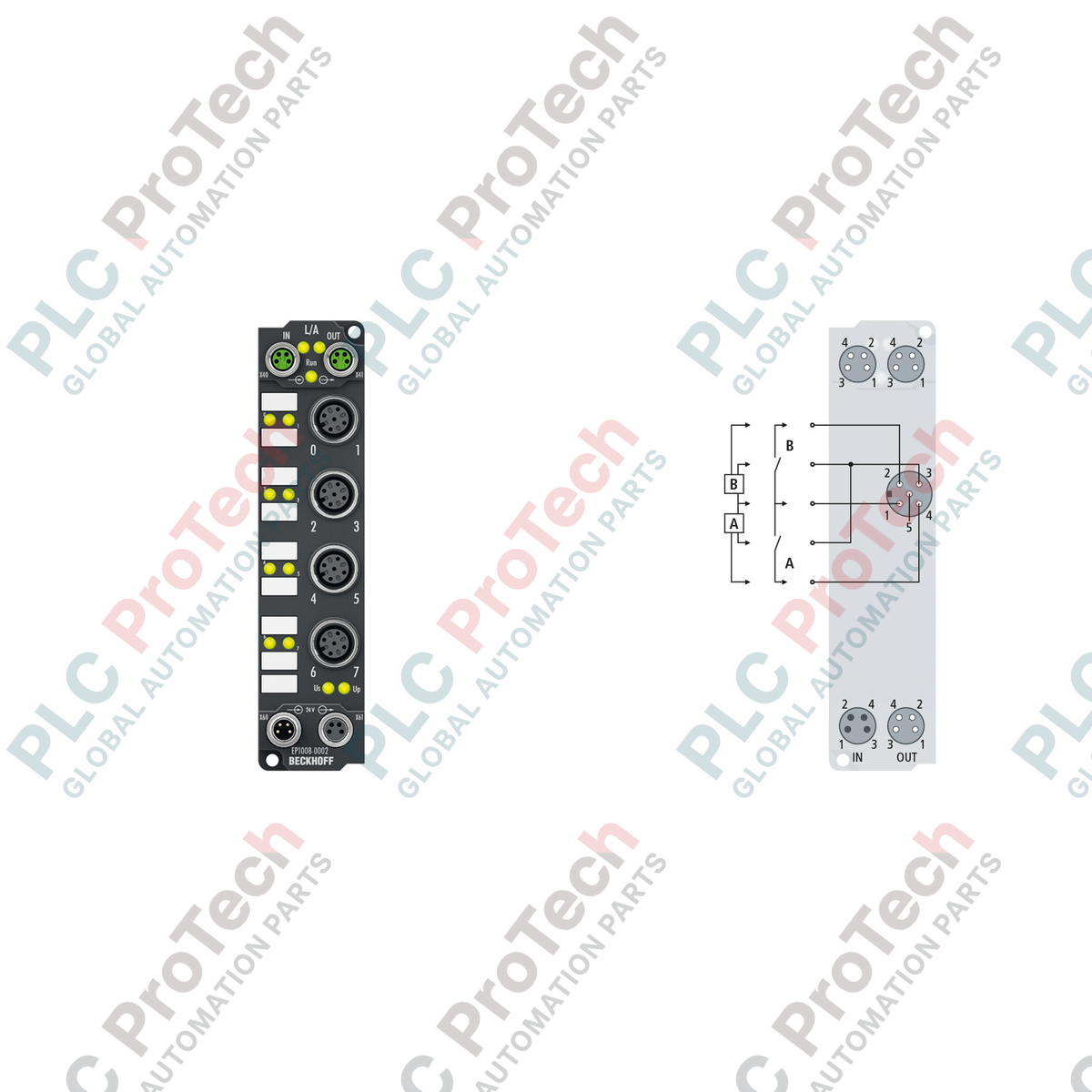

EP1008-0002 BECKHOFF กล่อง EtherCAT โมดูลอินพุตดิจิทัล 8 ช่อง

ภาพรวมผลิตภัณฑ์

 EP1008-0002 (EP10080002) เป็น EtherCAT Box ประสิทธิภาพสูงที่ออกแบบมาสำหรับการติดตั้งโดยตรงในภาคสนาม โดยไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน โมดูลอินพุตดิจิทัล 8 ช่องนี้ได้รับการออกแบบมาเพื่อรับสัญญาณควบคุมไบนารีจากระดับกระบวนการและส่งต่อสัญญาณดังกล่าวไปยังตัวควบคุมระบบอัตโนมัติระดับสูงกว่า โดยมีการแยกทางไฟฟ้า โมดูลนี้เหมาะสำหรับสถาปัตยกรรมแบบกระจายศูนย์ในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง เช่น สายการประกอบยานยนต์ บรรจุภัณฑ์ความเร็วสูง และเครื่องจักรกลหนัก ช่วยลดความซับซ้อนของการเดินสายและลดความหน่วงของสัญญาณได้อย่างมาก ด้วยการจ่ายไฟเซนเซอร์ 24 VDC ในพื้นที่และตัวเรือนที่แข็งแรงระดับ IP67  EP1008-0002 จึงช่วยให้ระบบมีเวลาพร้อมใช้งานสูงสุดและทำงานได้อย่างน่าเชื่อถือในแอปพลิเคชันสำคัญยิ่ง ซึ่งพื้นที่ติดตั้งและความทนทานต่อสภาพแวดล้อมเป็นปัจจัยสำคัญ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ EP1008-0002 สร้างขึ้นบนโปรโตคอล EtherCAT ความเร็วสูง ช่วยให้สามารถรับข้อมูลแบบซิงโครไนซ์ในระบบกระจายขนาดใหญ่ได้ โมดูลนี้มีอินพุตดิจิทัล 8 ช่องที่เป็นไปตามมาตรฐาน EN 61131-2 (ประเภท 1/3) โดยใช้ตัวกรองอินพุต 3.0 มิลลิวินาทีเพื่อระงับสัญญาณรบกวนทางไฟฟ้าและลดการเด้งของสัญญาณหน้าสัมผัสเชิงกลได้อย่างมีประสิทธิภาพ การเชื่อมต่อทำผ่านคอนเน็กเตอร์ทรงกลม M12 แบบ 5 พินตามมาตรฐานอุตสาหกรรม ซึ่งให้จุดเชื่อมต่อที่แน่นหนาและทนต่อแรงสั่นสะเทือน การจ่ายไฟจัดการผ่านระบบจ่ายไฟเข้า M8 โดยเฉพาะและระบบเชื่อมต่อไปยังอุปกรณ์ถัดไป ช่วยให้สามารถเชื่อมต่อกล่องหลายกล่องแบบ "เดซี่เชน" ได้อย่างมีประสิทธิภาพ วงจรภายในมีการแยกทางไฟฟ้าสูงสุด 500 V ช่วยปกป้องส่วนเครือข่าย EtherCAT หลักจากแรงดันกระชากที่อาจเกิดขึ้นทางภาคสนามหรือกระแสไฟวนจากกราวด์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

EP1008-0002 จัดการแหล่งจ่ายไฟให้เซนเซอร์ในกรณีลัดวงจรอย่างไร

โมดูลรับพลังงานสำหรับเซนเซอร์จากแรงดันควบคุม (US) และติดตั้งระบบป้องกันการลัดวงจรสำหรับแหล่งจ่ายเซนเซอร์โดยรวม โดยจำกัดกระแสสูงสุดไว้ที่ 0.5 A หากเกิดความขัดข้องที่ระดับเซนเซอร์ โมดูลจะป้องกันไม่ให้ความขัดข้องดังกล่าวสร้างความเสียหายต่อวงจรอิเล็กทรอนิกส์ภายในหรือขัดขวางการสื่อสาร EtherCAT หลัก

ความแตกต่างหลักระหว่าง EP1008-0002 กับโมดูล EP1008 มาตรฐานคืออะไร

รุ่น -0002 ใช้ขั้วต่ออินพุต M12 (5 พิน แบบ A-coded) โดยเฉพาะ แทนขั้วต่อ M8 ที่มีขนาดเล็กกว่าซึ่งพบในรุ่นมาตรฐาน จึงสามารถใช้สายเซนเซอร์ M12 มาตรฐานที่มักเป็นที่ต้องการในสภาพแวดล้อมอุตสาหกรรมที่ต้องใช้งานหนัก เนื่องจากมีความทนทานทางกลสูง

โมดูลนี้เหมาะสำหรับบรรยากาศที่อาจเกิดการระเบิดหรือพื้นที่อันตรายหรือไม่

ใช่ EP1008-0002 ได้รับการรับรอง ATEX พร้อมเครื่องหมาย Ex II 3 G Ex nA IIC T4 Gc ซึ่งยืนยันว่าเหมาะสำหรับใช้งานในพื้นที่อันตรายโซน 2 โดยต้องติดตั้งตามข้อกำหนดด้านความปลอดภัยเฉพาะสำหรับอุปกรณ์ที่ไม่ก่อให้เกิดประกายไฟ

คู่มือด้านวิศวกรรมและการติดตั้ง

• การชีลด์และการต่อลงดิน: เพื่อให้มีภูมิคุ้มกันต่อ EMC สูงสุดในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง ให้ใช้สาย M8 แบบมีชีลด์สำหรับอินเทอร์เฟซบัส EtherCAT เสมอ ขั้วต่อแบบสกรูต้องขันให้แน่นตามแรงบิดที่กำหนด (โดยทั่วไป 0.4 Nm สำหรับ M8 และ 0.6 Nm สำหรับ M12) เพื่อคงการซีลระดับ IP67 และให้มีเส้นทางต่อลงดินที่เชื่อถือได้ผ่านตัวเรือนขั้วต่อ

• การจัดการความร้อน: แม้โมดูลจะรองรับอุณหภูมิได้สูงสุด 60 องศาเซลเซียส แต่ควรหลีกเลี่ยงการติดตั้งอุปกรณ์ให้สัมผัสโดยตรงกับเครื่องจักรที่ก่อความร้อนหรือบริเวณอากาศนิ่ง ควรติดตั้งในแนวตั้งเพื่อช่วยให้เกิดการพาความร้อนตามธรรมชาติ ตรวจสอบให้แน่ใจว่ากระแสไฟรวมของเซนเซอร์ทั้ง 8 ตัวไม่เกินขีดจำกัด 0.5 A เพื่อป้องกันการตัดการทำงานเนื่องจากความร้อน

• การสำรองกำลังไฟ: เมื่อเชื่อมต่อกำลังไฟแบบเดซี่เชนผ่านขั้วต่อเอาต์พุต M8 ให้คำนวณแรงดันไฟฟ้าที่ตกคร่อมตลอดทั้งสายโซ่ สำหรับการเดินสายระยะไกล ให้ตรวจสอบว่าแรงดันไฟฟ้าที่ขั้วของโมดูลตัวสุดท้ายยังคงอยู่ภายในค่าความคลาดเคลื่อน 24 VDC (-15 เปอร์เซ็นต์) เพื่อป้องกันสัญญาณอินพุตขัดข้องเป็นระยะ
