ภาพรวมผลิตภัณฑ์

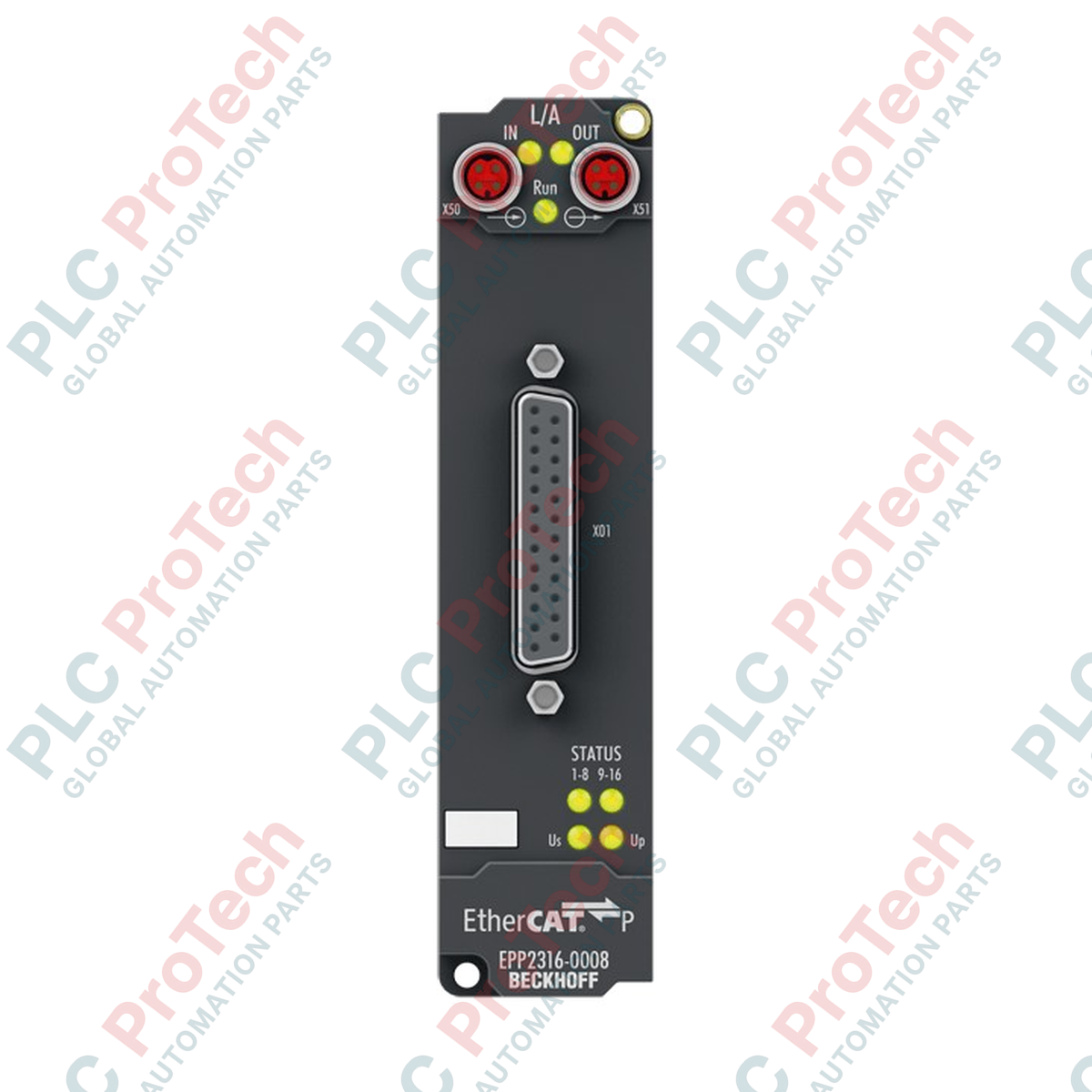

EPP2316-0008 (EPP23160008) คือ EtherCAT P Box ประสิทธิภาพสูงที่ออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติแบบกระจายศูนย์ ซึ่งให้ความสำคัญกับการประหยัดพื้นที่และประสิทธิภาพด้านการเดินสาย โมดูล I/O ที่ทนทานนี้รวมอินพุตดิจิทัล 8 ช่องและเอาต์พุตดิจิทัล 8 ช่องไว้ในตัวเครื่องขนาดกะทัดรัดมาตรฐาน IP67 เดียวกัน ด้วยเทคโนโลยี EtherCAT P ทำให้ EPP2316-0008 รวมการสื่อสารความเร็วสูงพิเศษและแหล่งจ่ายไฟ (ทั้ง $U_S$ สำหรับระบบ/เซนเซอร์ และ $U_P$ สำหรับอุปกรณ์ต่อพ่วง/โหลด) ไว้ในสายเคเบิล M8 แบบ P-coded เส้นเดียว การใช้อินเทอร์เฟซ D-sub 25 พินสำหรับการเชื่อมต่อ I/O ทำให้โมดูลนี้เป็นโซลูชันที่เหมาะสำหรับการใช้งานแบบ B2B ซึ่งต้องการช่องสัญญาณความหนาแน่นสูงในการติดตั้งที่ทนทานและไม่ต้องใช้ตู้ควบคุม เช่น ชุดปลายแขนหุ่นยนต์ เครื่องมือกลแบบโมดูลาร์ และระบบขนถ่ายวัสดุ

สถาปัตยกรรมฮาร์ดแวร์และระบบอัตโนมัติแบบใช้สายเคเบิลเส้นเดียว

EPP2316-0008 ใช้แนวคิด “ระบบอัตโนมัติด้วยสายเคเบิลเส้นเดียว” ขั้วต่อ M8 แบบ P-coded ช่วยป้องกันการเชื่อมต่อเข้ากับอุปกรณ์ EtherCAT มาตรฐานโดยไม่ตั้งใจ ทำให้มั่นใจได้ว่าพลังงานและข้อมูลจะถูกส่งผ่านสายเส้นเดียวกันอย่างปลอดภัย ด้าน I/O มีซ็อกเก็ต D-sub 25 พิน (UNC4-40) แบบเฉพาะ ซึ่งช่วยให้เชื่อมต่อชุดสายเคเบิลสำเร็จรูปได้อย่างรวดเร็ว สถาปัตยกรรมนี้ช่วยลดขนาดพื้นที่ติดตั้งได้อย่างมากเมื่อเทียบกับโมดูลที่ใช้ขั้วต่อ M8 หรือ M12 แยกสำหรับทุกช่องสัญญาณ

อินพุตเป็นไปตามข้อกำหนด EN 61131-2 Type 1/3 พร้อมตัวกรองความเร็วสูง 10 ไมโครวินาที ขณะที่เอาต์พุตรองรับกระแสได้สูงสุด 0.5 A ต่อช่อง อินพุตและเอาต์พุตทุกช่องมีการป้องกันการลัดวงจรแยกจากกัน จึงมั่นใจได้ว่าความขัดข้องของอุปกรณ์ภาคสนามเพียงตัวเดียวจะไม่ส่งผลกระทบต่อการทำงานของทั้งโมดูล

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ขั้วต่อ M8 แบบ P-coded มีประโยชน์อย่างไร

การกำหนดรหัส P เป็นคุณลักษณะด้านความปลอดภัยทางกายภาพของ EtherCAT P โดยป้องกันไม่ให้เสียบโมดูลเข้ากับพอร์ต EtherCAT มาตรฐาน (A-coded) ช่วยป้องกันฮาร์ดแวร์จากแรงดันไฟฟ้าที่ไม่ตรงกัน เนื่องจาก EtherCAT P ส่งทั้งพลังงานระบบและพลังงานอุปกรณ์ต่อพ่วงผ่านคู่สายข้อมูล

ต้องจัดการการเดินสาย D-sub 25 พินอย่างไรให้เป็นไปตามมาตรฐาน IP67

เพื่อคงระดับการป้องกัน IP67 ต้องใช้ฝาครอบขั้วต่อ D-sub ที่เข้ากันได้และมีซีลในตัว Beckhoff มีสายเคเบิลและฝาครอบที่ประกอบสำเร็จแบบเฉพาะ ซึ่งออกแบบมาเพื่อรักษาความสมบูรณ์ในการป้องกันสภาพแวดล้อมของ EPP2316-0008 ในสภาวะที่ต้องล้างทำความสะอาดหรือมีฝุ่น

โมดูลนี้สามารถจ่ายไฟให้เซนเซอร์กระแสสูงได้หรือไม่

แหล่งจ่ายไฟเซนเซอร์มาจากแรงดันควบคุม ($U_S$) และจ่ายกระแสรวมได้สูงสุด 0.5 A แหล่งจ่ายนี้มีการป้องกันการลัดวงจร จึงสามารถจ่ายไฟที่เสถียรให้กับอินพุตทั้ง 8 ช่องที่เชื่อมต่ออยู่

คู่มือด้านวิศวกรรมและการติดตั้ง

• โทโพโลยี EtherCAT P: เมื่อเชื่อมต่อโมดูล EPP หลายตัวแบบต่อพ่วง ให้คำนวณการใช้กระแสรวมจาก $U_S$ และ $U_P$ เสมอ สำหรับการต่อพ่วงเป็นสายยาว ให้ใช้กล่องป้อนสัญญาณ EtherCAT P (เช่น EPP1328) เพื่อป้องกันแรงดันตก ซึ่งอาจทำให้การสื่อสารขาดหายเป็นระยะหรือเอาต์พุตทำงานผิดพลาด

• แรงบิดขันขั้วต่อ D-sub: เมื่อยึดสายเคเบิล D-sub 25 พิน ตรวจสอบให้แน่ใจว่าสกรู UNC4-40 ถูกขันด้วยแรงบิดตามคำแนะนำของผู้ผลิต การขันแน่นเกินไปอาจทำให้เกลียวด้านในเสียหาย ขณะที่การขันไม่แน่นพอจะทำให้ซีล IP67 และความต่อเนื่องทางไฟฟ้าภายใต้แรงสั่นสะเทือนลดลง

• แนวทางการต่อลงกราวด์: ขั้วต่อ M8 แบบมีชีลด์ทำหน้าที่เป็นสายดินเพื่อการทำงาน ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งหรืออะแดปเตอร์ราง DIN เชื่อมต่อกับจุดกราวด์ส่วนกลาง เพื่อระบายสัญญาณรบกวน EMC โดยเฉพาะในสภาพแวดล้อมที่มีสัญญาณรบกวนความถี่สูงจากอินเวอร์เตอร์ปรับความถี่หรือมอเตอร์เซอร์โว

ข้อได้เปรียบด้านวิศวกรรม

EPP2316-0008 เป็นตัวอย่างที่โดดเด่นของการรวมช่องสัญญาณจำนวนมากในอุตสาหกรรม ด้วยการรวม 16 ช่องสัญญาณไว้ในตัวเครื่อง IP67 พร้อมการเชื่อมต่อ D-sub จึงช่วยแก้ปัญหา “สายเคเบิลพันกันยุ่งเหยิง” ที่มักพบในเครื่องจักรซับซ้อน ความทนทานต่ออุณหภูมิรุนแรง (-25 ถึง +60 องศาเซลเซียส) และแรงสั่นสะเทือนสูง (EN 60068-2-6) ทำให้เป็นโซลูชันที่ติดตั้งได้ทุกที่ อินพุตแบบสองประเภท (Type 1/3) รองรับเซนเซอร์อุตสาหกรรมหลากหลายรุ่น ขณะที่เวลาในการสวิตช์ที่รวดเร็วช่วยให้โมดูลทำงานได้ทันตามรอบการทำงานความเร็วสูงของโปรโตคอล EtherCAT และเพิ่มประสิทธิผลโดยรวมของอุปกรณ์ (OEE)
