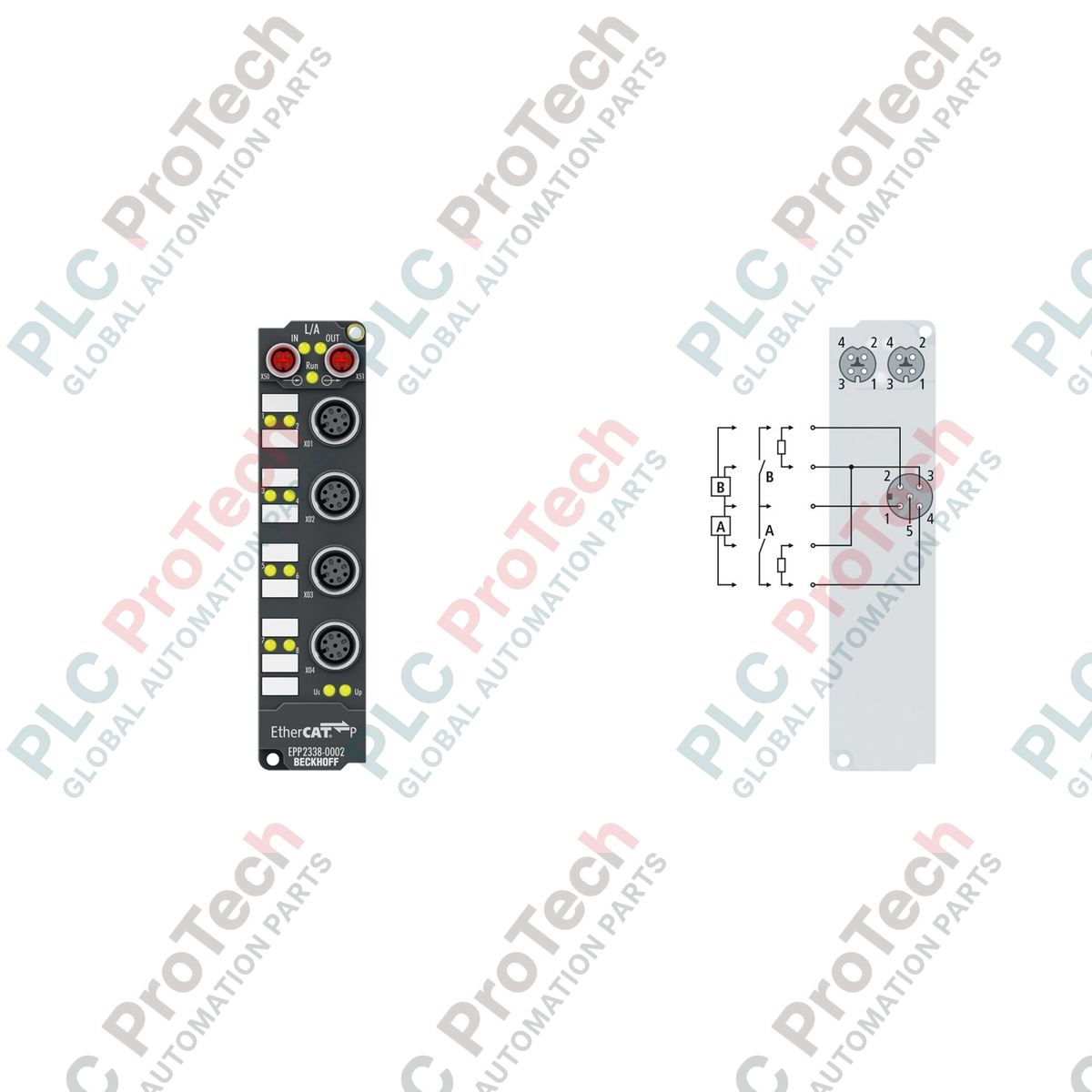

EPP2338-0002 (EPP23380002) เป็นโซลูชัน I/O ขนาดกะทัดรัดพิเศษที่ติดตั้งกับเครื่องจักรได้ ออกแบบมาสำหรับระบบอัตโนมัติแบบกระจายศูนย์โดยไม่จำเป็นต้องใช้ตู้ควบคุม ด้วยเทคโนโลยี EtherCAT P โมดูลนี้รวมการสื่อสารความเร็วสูงและพลังงาน (ระบบและอุปกรณ์ต่อพ่วง) ไว้ในสายเคเบิล M8 แบบเข้ารหัส P เฉพาะเส้นเดียว พร้อม ช่องสัญญาณดิจิทัลแบบยืดหยุ่น 8 ช่อง โดยแต่ละช่องสามารถกำหนดค่าเป็นอินพุตหรือเอาต์พุตได้ จึงทำให้ EPP2338-0002 เป็นอินเทอร์เฟซที่เหมาะอย่างยิ่งสำหรับหุ่นยนต์ความเร็วสูง ระบบคัดแยกอัตโนมัติ และเครื่องจักรกลางแจ้ง ตัวเรือนโลหะหล่อสังกะสีมาตรฐาน IP67 ช่วยป้องกันฝุ่นและน้ำแรงดันสูงได้อย่างสมบูรณ์ ทำให้เป็นองค์ประกอบหลักแบบ “ติดตั้งได้ทุกที่” สำหรับสถาปัตยกรรมอุตสาหกรรม 4.0 สมัยใหม่
EPP2338-0002 มีตรรกะภายในที่ปรับใช้งานได้หลากหลาย รองรับอินพุต EN 61131-2 ประเภท 1/3 ด้วย ตัวกรองอินพุตความเร็วสูง 10 µs จึงสามารถตรวจจับสัญญาณทริกเกอร์ความถี่สูงที่โมดูล PLC มาตรฐานมักพลาดได้ เมื่อกำหนดค่าเป็นเอาต์พุต แต่ละช่องจากทั้งหมด 8 ช่องสามารถจ่ายกระแสได้สูงสุด 0.5 A รองรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟ การป้องกันไฟฟ้าลัดวงจรในตัวสำหรับทั้งแหล่งจ่ายเซนเซอร์และช่องเอาต์พุตแต่ละช่อง ช่วยให้ความผิดปกติของสายไฟเฉพาะจุดไม่ส่งผลกระทบต่อเซกเมนต์ EtherCAT P ทั้งหมด การจัดการพลังงานอัจฉริยะนี้ช่วยให้โมดูลใช้พลังงานเสริมโดยทั่วไปเพียง 20 mA ขณะเดียวกันยังจ่ายกำลังแรงบิดสูงให้แอคชูเอเตอร์ภาคสนามได้
| คุณลักษณะ | รายละเอียดข้อมูลจำเพาะ |
| รุ่น | EPP2338-0002 |
| แบรนด์ | BECKHOFF |
| โปรโตคอล | EtherCAT P (การสื่อสาร + พลังงาน) |
| การกำหนดค่า I/O | 8 ช่อง (กำหนดค่าเป็นอินพุตหรือเอาต์พุตได้) |
| ตัวกรองอินพุต | 10 ไมโครวินาที |
| กระแสเอาต์พุต | 0.5 A ต่อช่อง (ป้องกันไฟฟ้าลัดวงจร) |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 จำนวน 2 ช่อง, มีชีลด์, เข้ารหัส P |
| ระดับการป้องกัน | IP65 / IP66 / IP67 |
| อุณหภูมิใช้งาน | -25 ถึง +60 องศาเซลเซียส |
| ขนาด | 30 มม. x 126 มม. x 26.5 มม. |
| น้ำหนัก | ประมาณ 165 กรัม |
ขั้วต่อ M8 แบบ “เข้ารหัส P” มีประโยชน์อย่างไร?
การเข้ารหัส P เป็นมาตรฐานการกำหนดตำแหน่งทางกายภาพที่ป้องกันการเชื่อมต่อสาย EtherCAT มาตรฐานเข้ากับพอร์ต EtherCAT P โดยไม่ได้ตั้งใจ มาตรการป้องกันนี้มีความสำคัญ เนื่องจาก EtherCAT P ส่งทั้งไฟเลี้ยงระบบ/เซนเซอร์ 24 VDC ($U_S$) และแรงดันอุปกรณ์ต่อพ่วง 24 VDC สำหรับแอคชูเอเตอร์ ($U_P$) ผ่านสายเคเบิลแบบมีชีลด์ 4 เส้นเดียวกับที่ใช้ส่งข้อมูล
I/O ที่กำหนดค่าได้ทำงานใน TwinCAT อย่างไร?
ใน TwinCAT System Manager แต่ละช่องของ EPP2338-0002 สามารถแมปเป็นอินพุตหรือเอาต์พุตได้ ฮาร์ดแวร์จะตรวจจับทิศทางโดยอัตโนมัติตามการแมปภาพกระบวนการ ตัวอย่างเช่น หากเชื่อมโยงช่องหนึ่งเข้ากับตัวแปรเอาต์พุตของ PLC โมดูลจะเปิดทรานซิสเตอร์กำลัง 0.5 A สำหรับพิน M12 นั้นโดยเฉพาะ
โมดูลนี้เหมาะสำหรับชุดเปลี่ยนเครื่องมือที่มีการสั่นสะเทือนสูงหรือไม่?
เหมาะสม โมดูลนี้ผ่านการทดสอบตาม EN 60068-2-6 และห่อหุ้มอย่างสมบูรณ์ ขั้วต่อแบบสกรู M8 และ M12 ให้การเชื่อมต่อที่ปิดผนึกแน่นและทนต่อการสั่นสะเทือน ซึ่งมีความน่าเชื่อถือสูงกว่าขั้วต่อสปริงหรือขั้วต่อสกรูแบบดั้งเดิมในตู้ควบคุมอย่างมาก
เซกเมนต์ EtherCAT P: เมื่อต่อโมดูล EPP หลายตัวแบบเดซี่เชน ให้คำนวณกระแสรวมที่ใช้สำหรับทั้ง $U_S$ และ $U_P$ หากแรงดันตกคร่อมเกินค่าความคลาดเคลื่อนของ 24 VDC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์) ที่ปลายสายโซ่ ต้องติดตั้งอุปกรณ์ป้อนกำลัง EP9214 หรือ EP9224 เพื่อปรับระดับพลังงานให้กลับมาเหมาะสม
การขันแรงบิดขั้วต่อ M12: เพื่อคงระดับการป้องกัน IP67 ขั้วต่อ M12 และ M8 ทั้งหมดต้องขันด้วยประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้ว (โดยทั่วไป 0.6 Nm สำหรับ M12) ใช้ฝาครอบป้องกันกับซ็อกเก็ตที่ไม่ได้ใช้งาน เพื่อป้องกันความชื้นเข้าและการเกิดออกซิเดชันที่หน้าสัมผัส
การจัดการโหลดเหนี่ยวนำ: แม้เอาต์พุตจะป้องกันไฟฟ้าลัดวงจร แต่เมื่อสั่งงานโหลดเหนี่ยวนำสูง (เช่น โซลินอยด์วาล์วขนาดใหญ่) ต้องตรวจสอบให้แน่ใจว่าไดโอดฟลายแบ็กภายในมีความเหมาะสมกับอัตรารอบการทำงาน หากต้องสวิตช์ด้วยความถี่สูงมาก อาจใช้วงจรดับแรงดันภายนอกเพื่อยืดอายุการใช้งานของโมดูล
BECKHOFF EPP2338-0002 ช่วยลดความจำเป็นในการใช้กล่องเทอร์มินัลระดับกลาง ทำให้ความซับซ้อนของการเดินสายและต้นทุนวัสดุลดลงอย่างมาก ความสามารถในการทำงานที่อุณหภูมิต่ำกว่าจุดเยือกแข็ง (-25 องศาเซลเซียส) และทนต่อแรงกระแทกทางกลสูง ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์เคลื่อนที่และ AGV (ยานพาหนะนำทางอัตโนมัติ) ด้วยการใช้ฉนวนแยกทางไฟฟ้า 500 V ระหว่างบัส EtherCAT P และระดับภาคสนาม โมดูลจึงช่วยให้มั่นใจได้ว่าสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากมอเตอร์ขนาดใหญ่จะไม่รบกวนความถูกต้องของข้อมูลที่ตัวควบคุมหลัก
