ภาพรวมผลิตภัณฑ์

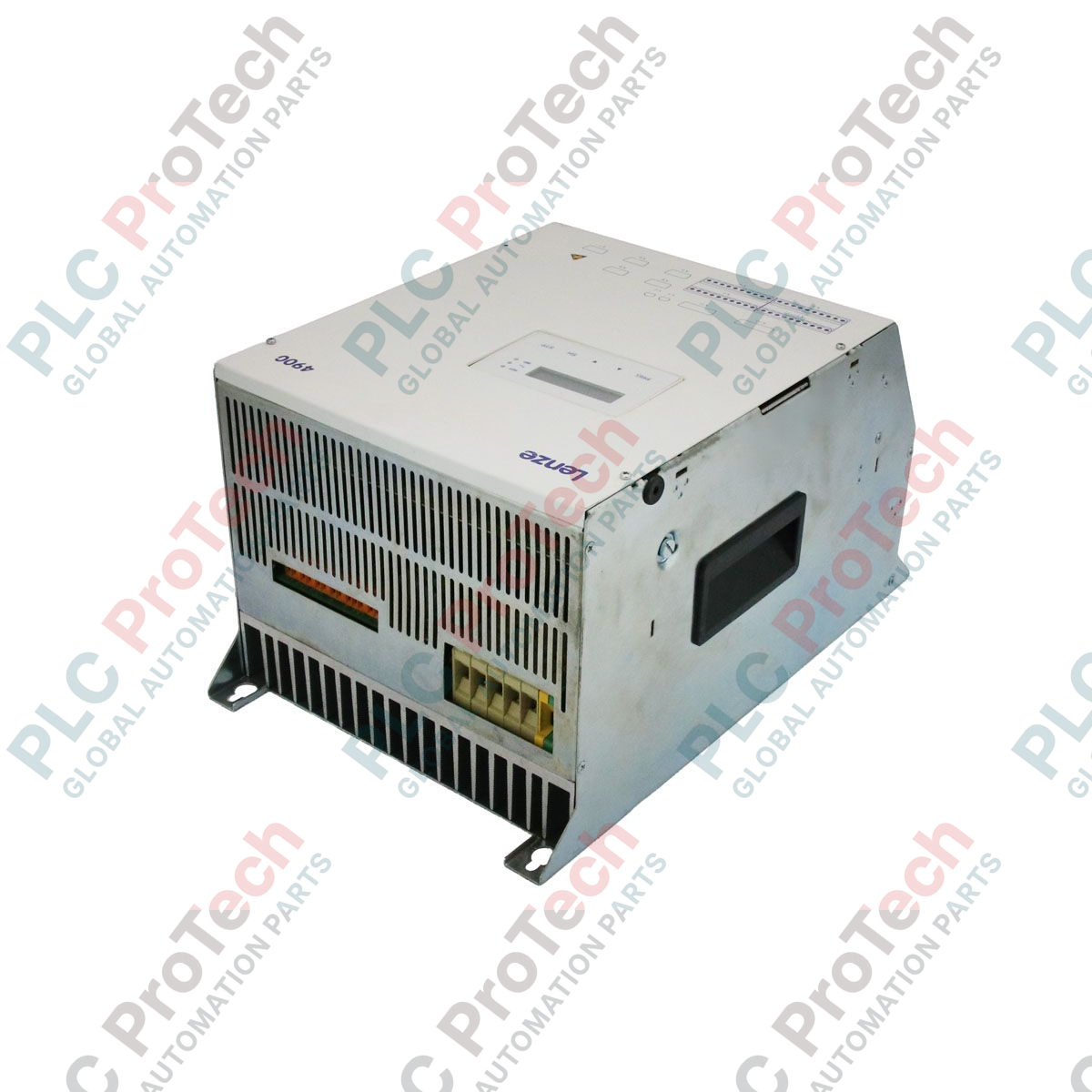

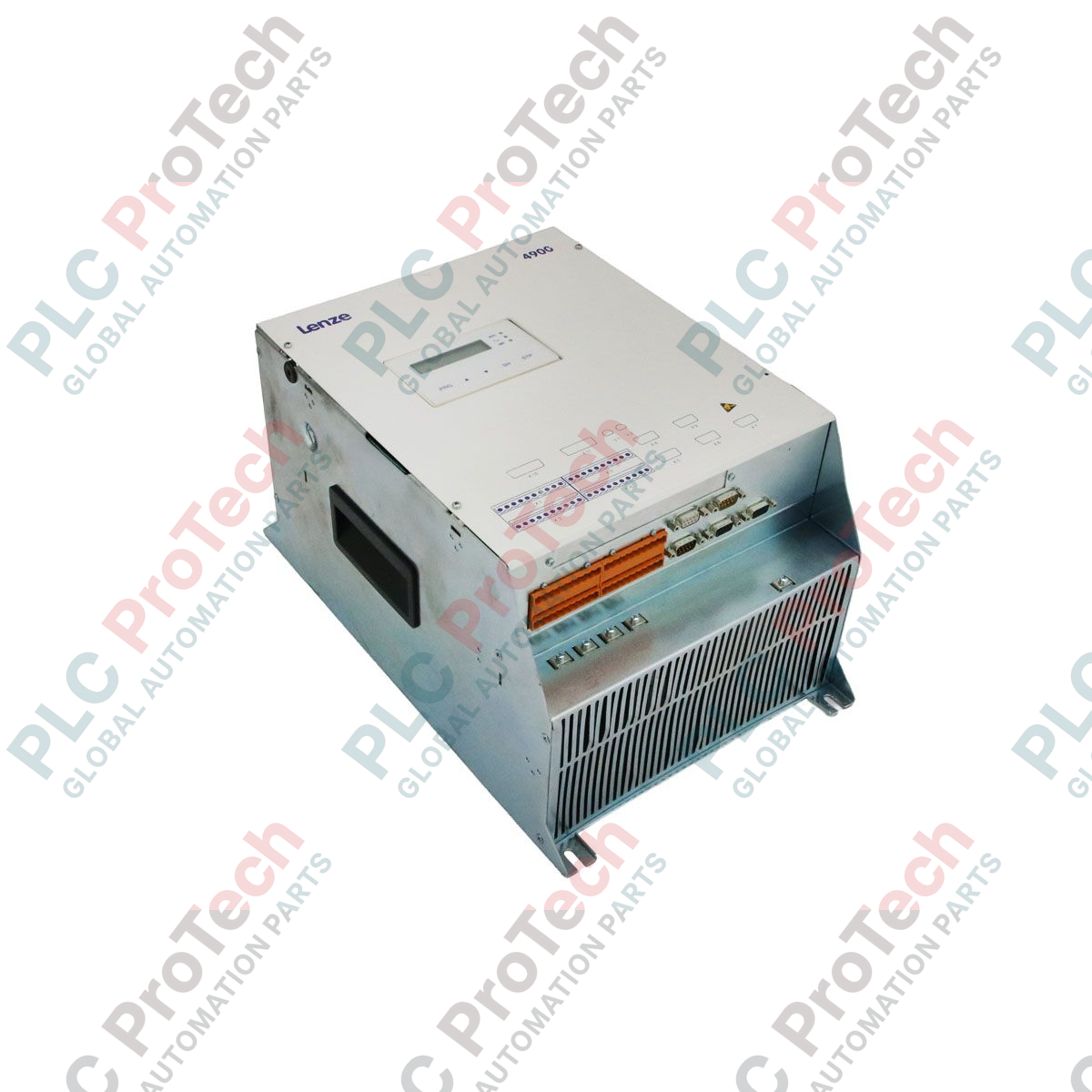

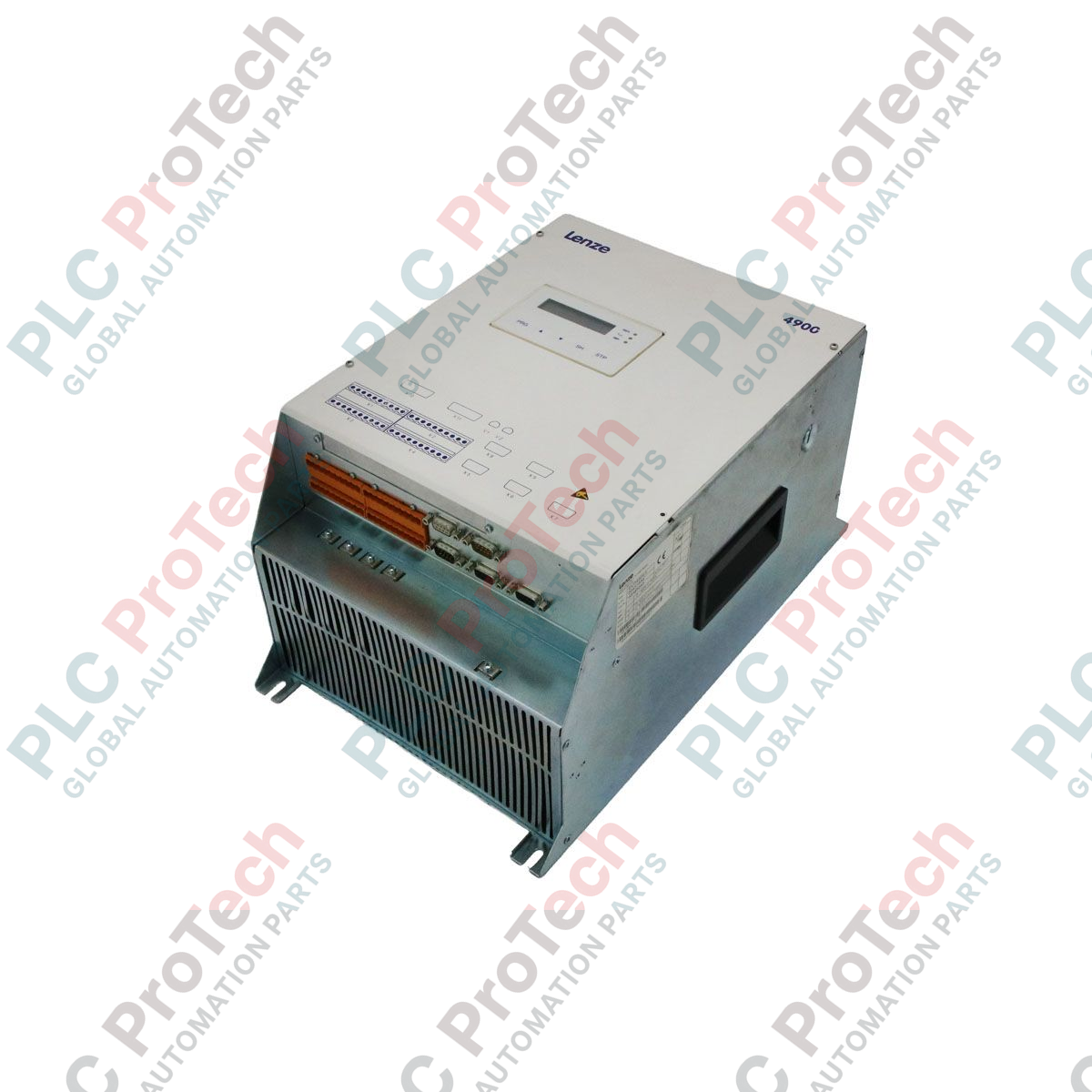

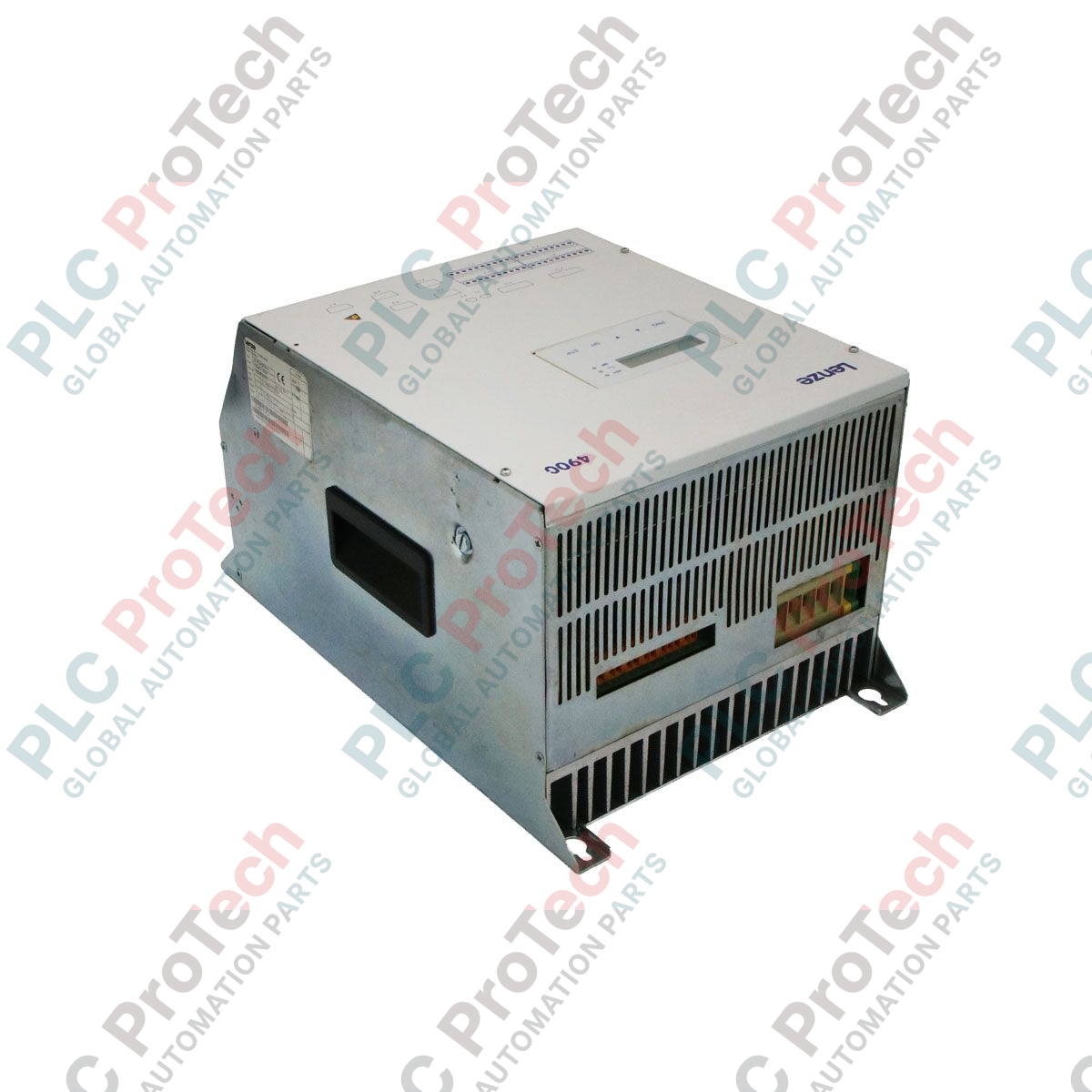

 EVD4904-E (EVD4904-E) เป็นตัวควบคุมไดรฟ์ DC แบบสี่ควอดแรนต์ (4Q) ความจุสูงจากผลิตภัณฑ์ตระกูล Lenze 4900 ซึ่งออกแบบมาสำหรับงานควบคุมการเคลื่อนที่ในอุตสาหกรรมที่มีความต้องการสูงและต้องรองรับทั้งการขับเคลื่อนและการเบรกแบบคืนพลังงาน ตัวควบคุมนี้จ่ายกำลังได้สูงถึง 23 kW พร้อมช่วงกระแสพิกัด 50 ถึง 90 A จึงเป็นอุปกรณ์สำคัญสำหรับงานหนัก เช่น เครื่องยกในโรงงาน เครื่องม้วนความเร็วสูง และแท่นทดสอบงานหนักในอุตสาหกรรมเหมืองแร่ การแปรรูปโลหะ และการขนถ่ายวัสดุ  EVD4904-E โดดเด่นด้านการทำงานแบบ 4Q ซึ่งช่วยให้ควบคุมแรงบิดและความเร็วของมอเตอร์ได้อย่างแม่นยำในทั้งสองทิศทางการหมุน พร้อมจัดการพลังงานระหว่างการลดความเร็วได้อย่างมีประสิทธิภาพ แม้ว่าผลิตภัณฑ์ตระกูลนี้จะถูกจัดว่าเลิกผลิตแล้ว แต่ความน่าเชื่อถือที่ออกแบบโดยวิศวกรชาวเยอรมันยังคงเป็นมาตรฐานสำหรับการดูแลระบบเดิมที่ต้องการความพร้อมใช้งานสูง ซึ่งการตอบสนองแบบไดนามิกที่แม่นยำของภาคกำลัง DC ขนาด 23 kW มีความสำคัญต่อความต่อเนื่องในการปฏิบัติงาน

การกำหนดค่าทางเทคนิค

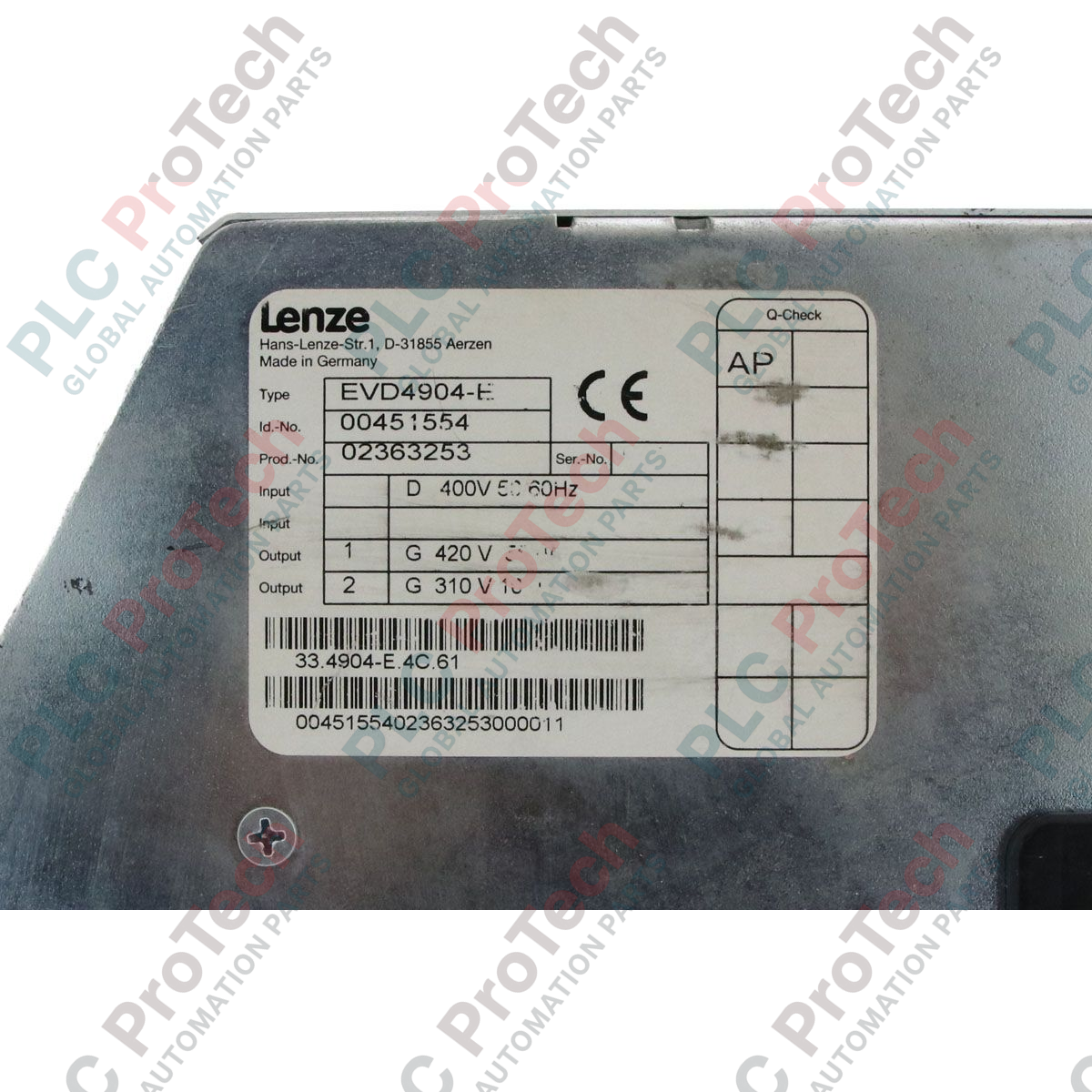

 EVD4904-E (มีระบุในแค็ตตาล็อกอีกชื่อว่า 33.4904-E) ได้รับการออกแบบสำหรับระบบไฟฟ้าเมนส์ 3 เฟส 415 VAC พร้อมบริดจ์ไทริสเตอร์คู่แบบควบคุมเต็มรูปแบบ เพื่อให้ทำงานแบบสี่ควอดแรนต์ได้อย่างราบรื่น การกำหนดค่าฮาร์ดแวร์นี้ช่วยให้ไดรฟ์ส่งพลังงานกลับเข้าสู่ระบบไฟฟ้าเมนส์ระหว่างการเบรก ส่งผลให้ประสิทธิภาพของระบบดีขึ้นอย่างมากในงานที่มีความเฉื่อยสูง ตัวเครื่องมีแชสซีที่แข็งแรง น้ำหนัก 13.50 kg ออกแบบมาสำหรับติดตั้งในตู้ควบคุมอุตสาหกรรมที่มีความทนทาน สถาปัตยกรรมการควบคุมภายในรองรับการควบคุมกระแสอาร์มาเจอร์และกระแสสนามที่มีความละเอียดสูง จึงส่งมอบแรงบิดได้อย่างเสถียรแม้ที่ความเร็วใกล้ศูนย์ อินเทอร์เฟซแบบโมดูลาร์ช่วยให้เชื่อมต่อกับวงจรควบคุมเดิมผ่านฟีดแบ็กจากทาโคเจเนอเรเตอร์หรือเอ็นโค้ดเดอร์ได้ ทำให้รองรับการซิงโครไนซ์ที่หลากหลายสำหรับโครงการระบบอัตโนมัติที่ซับซ้อนและการอัปเกรดระบบ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

การทำงานแบบ 4 ควอดแรนต์ (4Q) ของ EVD4904-E มีข้อดีเฉพาะด้านใดบ้าง

การทำงานแบบ 4Q ช่วยให้ไดรฟ์ควบคุมแรงบิดและความเร็วได้ทั้งในทิศทางตามเข็มนาฬิกาและทวนเข็มนาฬิกา ที่สำคัญคือรองรับ “การเบรกแบบคืนพลังงาน” โดยมอเตอร์จะทำหน้าที่เป็นเครื่องกำเนิดไฟฟ้าระหว่างการลดความเร็ว และส่งพลังงานกลับไปยังแหล่งจ่ายไฟแทนการระบายพลังงานออกเป็นความร้อน

สามารถใช้เครื่องนี้ทดแทนรุ่น Eurotherm ที่มีกำลังอยู่ในช่วงใกล้เคียงกันโดยตรงได้หรือไม่

แม้ว่าข้อมูลจากผู้ใช้จะกล่าวถึง Eurotherm แต่ EVD4904-E เป็นผลิตภัณฑ์ตระกูล Lenze 4900 ความเข้ากันได้ระหว่างแบรนด์ขึ้นอยู่กับอินเทอร์เฟซสัญญาณควบคุมและขนาดพื้นที่ติดตั้งทางกายภาพ ควรตรวจสอบแบบแผนการเดินสายสำหรับฟีดแบ็กจากทาโคเจเนอเรเตอร์และแหล่งจ่ายกระแสสนามให้เรียบร้อยก่อนเปลี่ยนทดแทนข้ามแบรนด์

EVD4904-E จัดการความร้อนอย่างไรเมื่อรับโหลดสูงสุด 90 A

แชสซีขนาด 13.50 kg ได้รับการออกแบบให้เป็นฮีตซิงก์ขนาดใหญ่ สำหรับงานที่มีรอบการทำงานหนัก ควรตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศแบบบังคับ ไดรฟ์มีเซนเซอร์ตรวจจับความร้อนภายใน ซึ่งจะสั่งให้เกิดข้อผิดพลาดหากอุณหภูมิของบริดจ์ไทริสเตอร์สูงเกินขีดจำกัดการทำงานที่ปลอดภัย

ระบบฟีดแบ็กใดบ้างที่ใช้งานร่วมกับไดรฟ์ DC รุ่นเก่านี้ได้

โดยทั่วไป EVD4904-E รองรับฟีดแบ็กจากทาโคเจเนอเรเตอร์ DC มาตรฐานสำหรับควบคุมความเร็ว หากต้องการเชื่อมต่อกับระบบสมัยใหม่มากขึ้น สามารถใช้ตัวแปลงสัญญาณภายนอกเพื่อเชื่อมต่อกับเอ็นโค้ดเดอร์แบบอินครีเมนทัลได้ แต่จำเป็นต้องปรับเทียบภาคอินพุตแบบแอนะล็อกของไดรฟ์อย่างระมัดระวัง

คู่มือวิศวกรรมและการติดตั้ง

สำหรับ  EVD4904-E จำเป็นต้องติดตั้งในแนวตั้งบนแผ่นหลังโลหะที่ต่อลงกราวด์ เพื่อให้ระบายความร้อนได้อย่างมีประสิทธิภาพ เนื่องจากมีความสามารถรองรับกระแส 90 A ควรขันจุดต่อสายไฟทั้งหมดด้วยแรงบิดตามข้อกำหนดของผู้ผลิต เพื่อป้องกันการเกิดความร้อนเฉพาะจุดจากความต้านทานสูง สำหรับการทำงานแบบ 4 ควอดแรนต์พร้อมคืนพลังงาน แหล่งจ่ายไฟเมนส์ต้องมีเสถียรภาพ และจำเป็นต้องใช้ฟิวส์เซมิคอนดักเตอร์ความเร็วสูง (ชนิด F1) เพื่อป้องกันบริดจ์ไทริสเตอร์จากแรงดันกระชากด้านสายจ่าย เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ให้ใช้สายเคเบิลแบบมีชีลด์สำหรับสัญญาณจากทาโคเจเนอเรเตอร์และสัญญาณควบคุมทั้งหมด โดยต่อลงกราวด์ชีลด์เฉพาะที่ด้านไดรฟ์เพื่อป้องกันกราวด์ลูป ควรตรวจสอบครีบระบายความร้อนของไทริสเตอร์เป็นระยะเพื่อกำจัดฝุ่นสะสม โดยเฉพาะในสภาพแวดล้อมที่มีอนุภาคนำไฟฟ้าในปริมาณสูง
