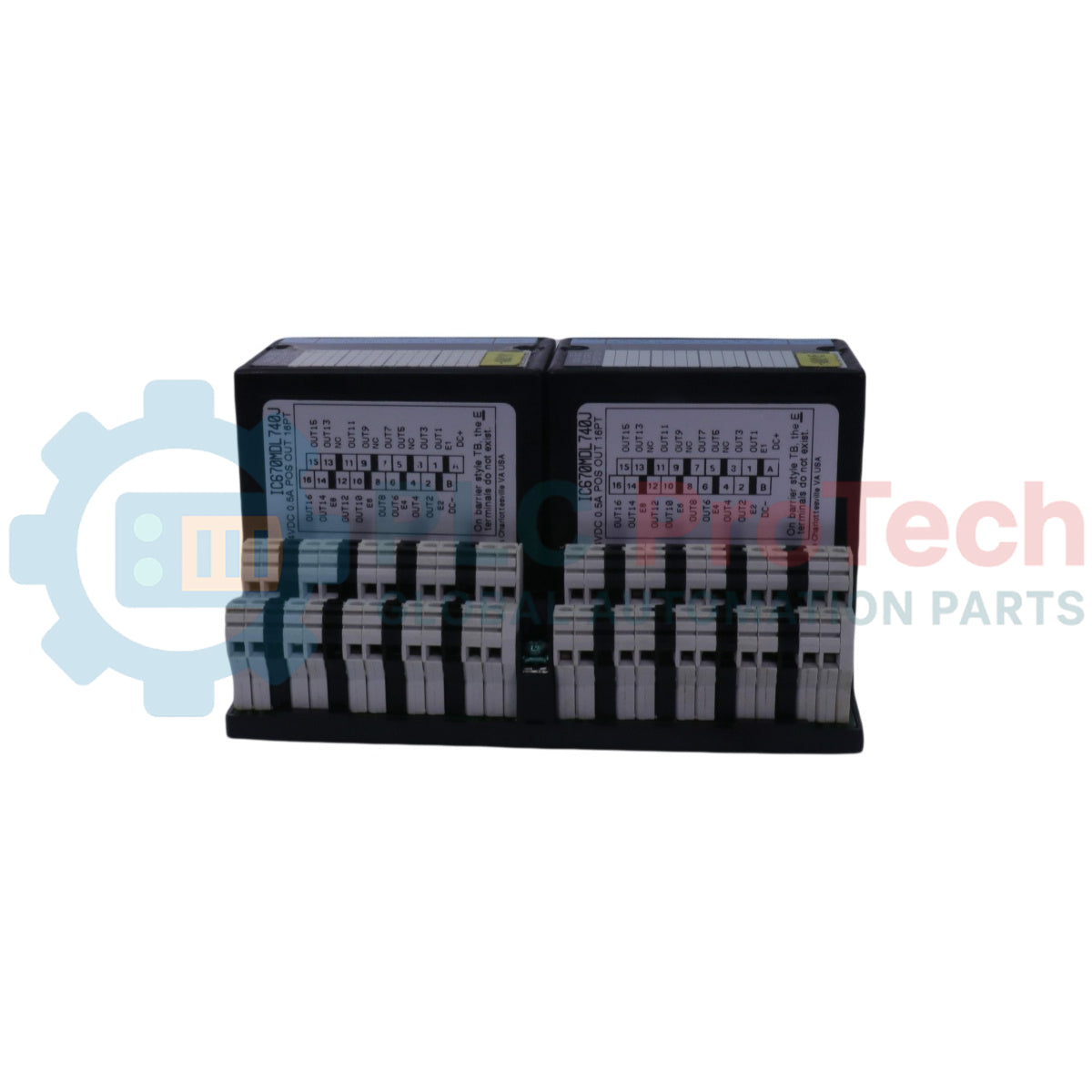

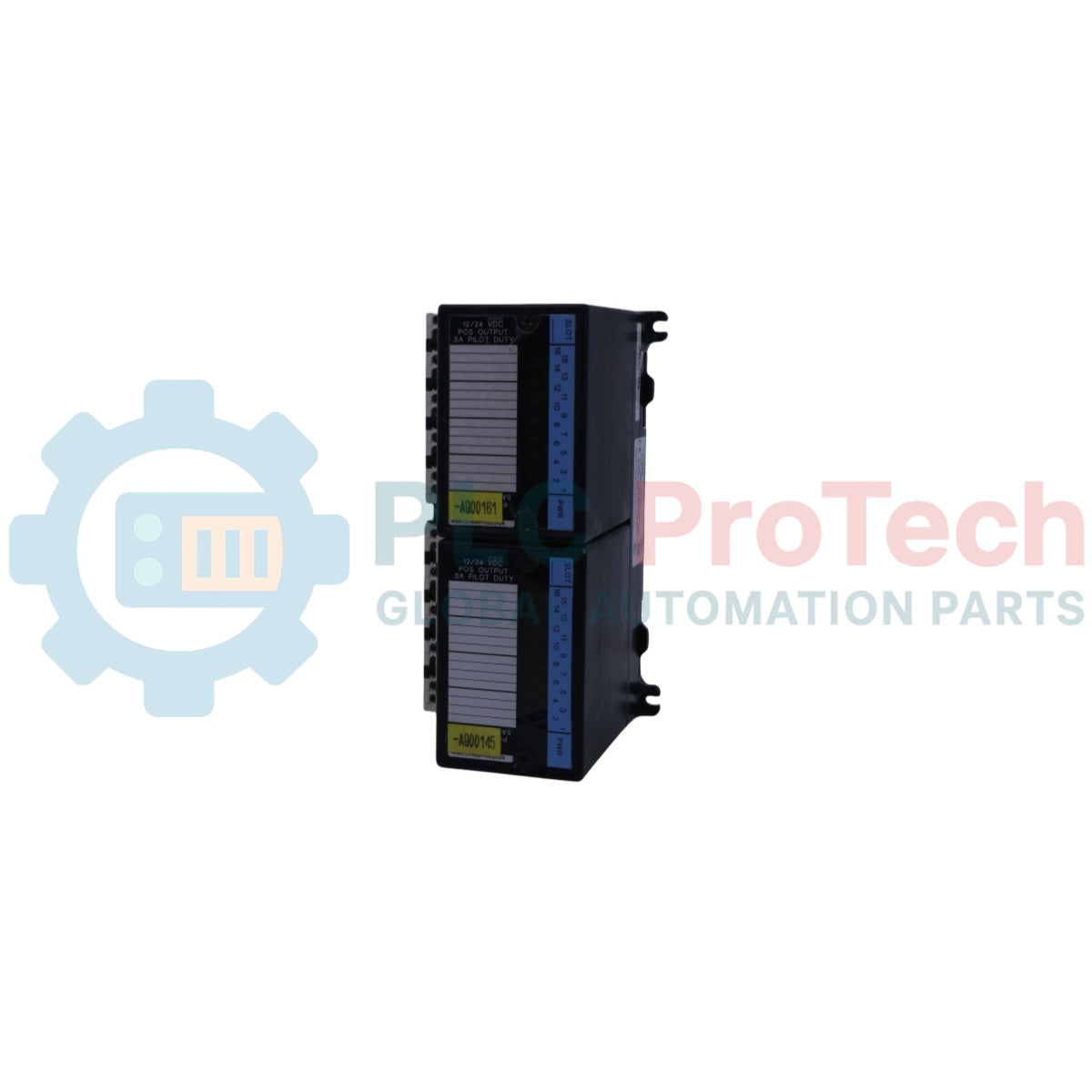

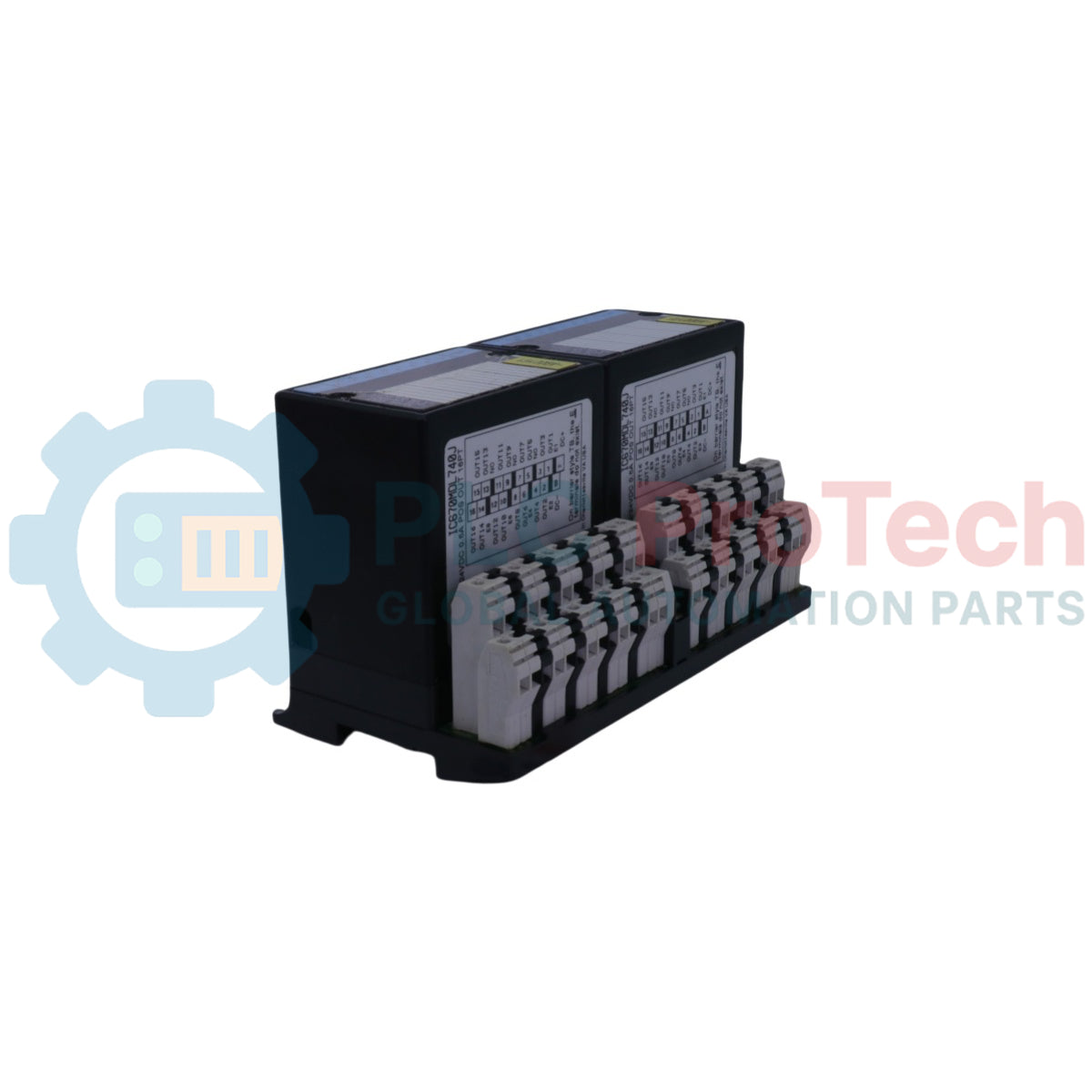

ฐานขั้วต่อเทอร์มินัล GE Fanuc Field Control IC670CHS002

ภาพรวมผลิตภัณฑ์

อุปกรณ์ IC670CHS002 (IC670-CHS-002) เป็นฐานคอนเน็กเตอร์เทอร์มินัลบล็อกแบบกล่องความหนาแน่นสูง ซึ่งออกแบบมาสำหรับระบบ GE Fanuc Field Control I/O ฐานนี้ทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพและทางไฟฟ้าที่สำคัญระหว่างสายไฟภาคสนามกับโมดูล I/O โดยเป็นจุดต่อสายที่แข็งแรงสำหรับเซนเซอร์และแอคชูเอเตอร์ในงานอุตสาหกรรม ออกแบบมาสำหรับสภาพแวดล้อมที่ต้องการความพร้อมใช้งานสูง  IC670CHS002 รองรับ “การเดินสายถาวร” ซึ่งช่วยให้ทีมบำรุงรักษาเปลี่ยนโมดูล I/O ได้โดยไม่ต้องถอดสายไฟภาคสนาม ช่วยลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ได้อย่างมาก การออกแบบที่กะทัดรัดและทนทานเหมาะสำหรับสถาปัตยกรรม I/O แบบกระจายในงานผลิตไฟฟ้า การขนถ่ายวัสดุ และการผลิตขนาดใหญ่ ซึ่งความสมบูรณ์ของสัญญาณที่เชื่อถือได้เป็นสิ่งสำคัญอย่างยิ่ง

การกำหนดค่าทางเทคนิค

IC670CHS002 มีคอนเน็กเตอร์แบบกล่องจำนวน 36 ขั้ว ซึ่งออกแบบให้เหมาะกับการจัดการสายไฟอย่างเป็นระเบียบและปลอดภัย สามารถติดตั้งบนราง DIN มาตรฐานหรือติดตั้งโดยตรงกับแผงด้านหลังภายในตู้ได้ ฐานนี้มีอินเทอร์เฟซบัสภายในที่เชื่อมโยงโมดูล I/O เข้ากับหน่วยอินเทอร์เฟซบัส (BIU) เพื่ออำนวยความสะดวกในการแลกเปลี่ยนข้อมูลอย่างราบรื่น รุ่นนี้รองรับโมดูล Field Control แบบดิจิทัลและแอนะล็อกได้หลากหลาย พร้อมให้การรองรับทางกลและการแยกทางไฟฟ้าที่จำเป็นต่อการทำงานอย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

IC670CHS002 แตกต่างจาก IC670CHS001 อย่างไร

IC670CHS002 เป็นเทอร์มินัลบล็อกแบบกล่อง ซึ่งให้สภาพแวดล้อมสำหรับการต่อสายที่ปิดมิดชิดและได้รับการปกป้องมากกว่า เมื่อเทียบกับฐานแบบกั้นของ IC670CHS001 แบบกล่องมักเหมาะสำหรับสายไฟขนาดเล็กและการจัดวางสัญญาณความหนาแน่นสูง

สามารถใช้ฐานนี้กับโมดูล Field Control I/O ใดก็ได้หรือไม่

IC670CHS002 ใช้งานร่วมกับโมดูล Field Control I/O แบบดิจิทัลและแอนะล็อกส่วนใหญ่ได้ อย่างไรก็ตาม ต้องตรวจสอบว่าผังขาของโมดูลที่ต้องการใช้งานตรงกับการกำหนดค่า 36 ขั้วของฐานนี้ และตรวจสอบว่าการกำหนดตำแหน่งเชิงกลตรงกันอย่างถูกต้อง

ฐานนี้ช่วยสนับสนุนการบำรุงรักษาระบบอย่างไร

เนื่องจากสายไฟภาคสนามต่อเข้าที่ฐานแทนที่จะต่อเข้ากับโมดูล จึงสามารถถอดและเปลี่ยนโมดูล I/O ได้ในขณะที่สายไฟยังคงต่ออยู่ ช่วยลดความเสี่ยงในการต่อสายผิดระหว่างการเปลี่ยนโมดูล

คู่มือด้านวิศวกรรมและการติดตั้ง

• วินัยในการเดินสาย: เมื่อต่อสายเข้ากับกล่อง 36 ขั้ว ตรวจสอบให้แน่ใจว่าปอกสายตามความยาวที่ถูกต้อง (ประมาณ 8 มม.) เพื่อป้องกันตัวนำโผล่หรือการสัมผัสที่ไม่ดี ใช้ปลอกย้ำสายกับสายไฟแบบตีเกลียวเพื่อป้องกันการรุ่ยและการลัดวงจรระหว่างขั้วที่อยู่ติดกัน

• การกำหนดตำแหน่งเชิงกล: โมดูล Field Control และชุดฐานแต่ละชุดควรกำหนดตำแหน่งเพื่อป้องกันการใส่โมดูลผิดประเภท ก่อนกดโมดูล I/O เข้ากับ IC670CHS002 ให้ตรวจสอบว่าแถบกำหนดตำแหน่งพลาสติกตั้งไว้อย่างถูกต้องและตรงกับฟังก์ชันของโมดูล (เช่น อินพุตดิจิทัลเทียบกับเอาต์พุตแอนะล็อก)

• การต่อลงกราวด์สำหรับสัญญาณแอนะล็อก: หากใช้ฐานนี้กับโมดูลแอนะล็อก ตรวจสอบให้แน่ใจว่าชิลด์ของสายเคเบิลต่อเข้ากับขั้วกราวด์ที่กำหนดไว้อย่างถูกต้อง เพื่อป้องกันกราวด์ลูป ให้ต่อชิลด์ที่ปลายด้านฐานเท่านั้น และปล่อยชิลด์ด้านภาคสนามให้ลอย
