General Electric

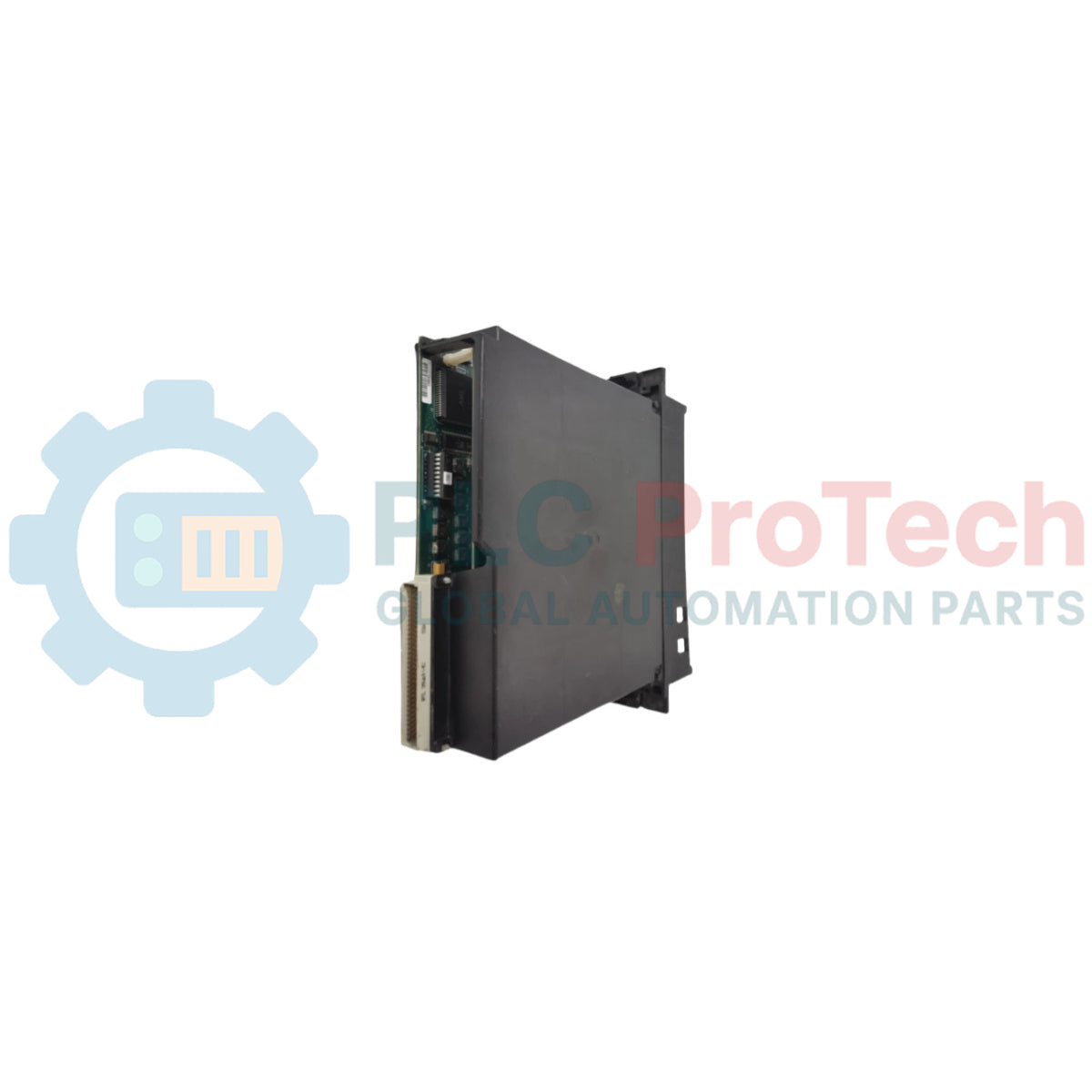

GE Fanuc IC697CPX928 Series 90-70 หน่วยประมวลผลกลาง

SKU IC697CPX928

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC697CPX928
Origin สหรัฐอเมริกา
Product Type: โมดูล CPU
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.9 kg
Dimensions: 20 ซม. x 11.5 ซม. x 5.7 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IC697CPX928 เป็นหน่วยประมวลผลกลาง (CPU) ของตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) แบบสล็อตเดียว ซึ่งออกแบบมาสำหรับการควบคุมเครื่องจักร กระบวนการ และระบบขนถ่ายวัสดุแบบเรียลไทม์ โดยทำงานที่ความถี่ 96 MHz ด้วยสถาปัตยกรรมจุดลอยตัว 32 บิตที่ใช้ไมโครโปรเซสเซอร์ 80486DX4 โมดูลนี้มีหน่วยความจำ CMOS RAM ข้อมูลผู้ใช้ขนาด 6 เมกะไบต์พร้อมแบตเตอรี่สำรอง และหน่วยความจำแฟลชผู้ใช้แบบไม่ลบเลือนขนาด 256K อยู่ในสล็อตเดียวกันโดยตรง โมดูลสื่อสารกับ I/O และโมดูลตัวเลือกอัจฉริยะผ่านแบ็กเพลนที่ติดตั้งในแร็ก โดยใช้รูปแบบมาตรฐาน VME C.1 CPU จัดการการกำหนดค่าระบบที่ซับซ้อน รองรับอินพุตและเอาต์พุตสูงสุด 12K แบบผสมได้ทุกประเภท รวมถึง I/O แบบแอนะล็อกสูงสุด 8K จึงเหมาะสำหรับสภาพแวดล้อมการผลิตภาคอุตสาหกรรมขนาดใหญ่ การผลิตไฟฟ้า และการควบคุมกระบวนการทางเคมี

คุณสมบัติ

หน่วยประมวลผลกลางแบบสล็อตเดียวพร้อมไมโครโปรเซสเซอร์ 80486DX4 ความถี่ 96 MHz ในตัว
หน่วยความจำ CMOS RAM ขนาด 6 เมกะไบต์พร้อมแบตเตอรี่สำรองสำหรับจัดเก็บโปรแกรม การกำหนดค่า และข้อมูลรีจิสเตอร์
หน่วยความจำแฟลชผู้ใช้แบบไม่ลบเลือนขนาด 256K สำหรับจัดเก็บข้อมูลเสริม
เฟิร์มแวร์ระบบปฏิบัติการจัดเก็บอยู่ในหน่วยความจำแฟลชเพื่อรองรับการอัปเดตภายในระบบผ่านพอร์ตอนุกรม
ประสิทธิภาพการประมวลผลความเร็วสูงที่ทำงานด้วยความเร็ว 0.4 ไมโครวินาทีต่อฟังก์ชันบูลีน
รองรับ Bulk Memory Area (BMA) ในซอฟต์แวร์การเขียนโปรแกรมรุ่น 7.92 ขึ้นไป
พอร์ตอนุกรมอิสระในตัวสามพอร์ตที่รองรับโปรโตคอล SNP Slave และ Break-Free SNP
สวิตช์สลับโหมดการทำงานสามตำแหน่งที่แผงด้านหน้า (RUN โดยเปิดใช้งานเอาต์พุต, RUN โดยปิดใช้งานเอาต์พุต, STOP)
การควบคุมความปลอดภัยผ่านการเข้าถึงด้วยรหัสผ่านซอฟต์แวร์และสวิตช์กุญแจป้องกันหน่วยความจำทางกายภาพ
ไฟ LED แสดงสถานะสีเขียวเจ็ดดวงสำหรับแสดงข้อมูลการวินิจฉัย การทำงาน และการสื่อสาร
การกำหนดค่าด้วยซอฟต์แวร์ที่ไม่จำเป็นต้องใช้สวิตช์ DIP หรือจัมเปอร์ทางกายภาพ

การใช้งาน

ระบบอัตโนมัติในโรงงานและระบบควบคุมกระบวนการต่อเนื่อง
อุปกรณ์บรรจุภัณฑ์ความเร็วสูงและอุปกรณ์ขนถ่ายวัสดุอัตโนมัติ
การติดตั้ง PLC หลายแร็กที่ใช้การสื่อสารผ่านแบ็กเพลน VME
การกำหนดค่าเฉพาะทางที่ผสานรวมกับบล็อก I/O ระยะไกล IC660 หรือ IC661

ข้อมูลการสั่งซื้อ

คำอธิบาย	หมายเลขแค็ตตาล็อก
หน่วยประมวลผลกลาง, 96 MHz, 32 บิต, จุดลอยตัว, หน่วยความจำ 6 เมกะไบต์	IC697CPX928
แบตเตอรี่ลิเธียม	IC697ACC701
ชุดพัดลมแร็ก, 120 VAC	IC697ACC721
ชุดพัดลมแร็ก, 240 VAC	IC697ACC724
ชุดพัดลมแร็ก, 24 VDC	IC697ACC744

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	GE Fanuc
รุ่น	IC697CPX928
ประเภทไมโครโปรเซสเซอร์	80486DX4 ความถี่ 96 MHz (32 บิต, จุดลอยตัว)
ความเร็วในการประมวลผล	0.4 ไมโครวินาทีต่อฟังก์ชันบูลีน
หน่วยความจำ RAM ผู้ใช้	หน่วยความจำ CMOS RAM ขนาด 6 เมกะไบต์พร้อมแบตเตอรี่สำรอง
หน่วยความจำแฟลชผู้ใช้	หน่วยความจำแฟลชผู้ใช้แบบไม่ลบเลือนขนาด 256K
ความจุ I/O แบบดิสครีต	อินพุตและเอาต์พุต 12K แบบผสมได้ทุกประเภท
ความจุ I/O แอนะล็อก	I/O แอนะล็อกสูงสุด 8K
กระแสไฟที่ต้องการจากบัส 5V	3.1 แอมป์โดยประมาณ
อุณหภูมิขณะทำงาน (มีลมบังคับ)	0 ถึง 60 องศาเซลเซียส (ต้องใช้ลมบังคับ 70 CFM)
อุณหภูมิขณะทำงาน (ไม่มีลมบังคับ)	0 ถึง 50 องศาเซลเซียส
อายุแบตเตอรี่ (อายุการเก็บรักษา)	5 ปีที่อุณหภูมิ 20 องศาเซลเซียส
อายุแบตเตอรี่ (การคงรักษาหน่วยความจำ)	6 เดือนโดยประมาณเมื่อไม่มีการจ่ายไฟ
ความแม่นยำของนาฬิกาเวลาของวัน	สูงสุด 3.5 วินาทีต่อวัน
ความแม่นยำของนาฬิกาเวลาที่ผ่านไป	สูงสุด 0.01%
ความเข้ากันได้กับ VME	ระบบออกแบบมาให้รองรับมาตรฐาน VME C.1
โปรโตคอลที่รองรับ	SNP (Slave), SNP แบบไม่ขาดช่วง (Slave)
การใช้สล็อต	สล็อตเดียว ต้องติดตั้งในสล็อต 1 ของแร็ก 0 เท่านั้น

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ต 1 (รองรับ RS-232)

พอร์ต 1 มีขั้วต่อ RJ-11 ตัวเมีย 6 พินอยู่ด้านบนของกลุ่มอินเทอร์เฟซอนุกรมของโมดูล

พินขั้วต่อ	ฟังก์ชัน	คำอธิบาย
1	CTS	Clear To Send
2	TXD	ส่งข้อมูล
3	0V	กราวด์สัญญาณ
4	0V	กราวด์สัญญาณ
5	RXD	รับข้อมูล
6	RTS	Request to Send

พอร์ต 2 (รองรับ RS-485, แยกสัญญาณด้วยออปโตคัปเปลอร์)

พอร์ต 2 มีขั้วต่อ D ตัวเมีย 15 พินอยู่ตรงตำแหน่งกึ่งกลาง

พินขั้วต่อ	ฟังก์ชัน	คำอธิบาย
1	Shield	ชีลด์สายเคเบิล
2	NC	ไม่มีการเชื่อมต่อ
3	NC	ไม่มีการเชื่อมต่อ
4	NC	ไม่มีการเชื่อมต่อ
5	+5VDC	ไฟเลี้ยงลอจิก (แยกสัญญาณ, สูงสุด 100 mA)
6	RTS(A)	สัญญาณ Request to Send แบบดิฟเฟอเรนเชียล
7	SG	กราวด์สัญญาณ
8	CTS(B')	สัญญาณ Clear To Send แบบดิฟเฟอเรนเชียล
9	RT	การต่อตัวต้านทานปลายสาย
10	RD(A)	สัญญาณรับข้อมูลแบบดิฟเฟอเรนเชียล
11	RD(B)	สัญญาณรับข้อมูลแบบดิฟเฟอเรนเชียล
12	SD(A)	สัญญาณส่งข้อมูลแบบดิฟเฟอเรนเชียล
13	SD(B)	สัญญาณส่งข้อมูลแบบดิฟเฟอเรนเชียล
14	RTS(B')	สัญญาณ Request To Send แบบดิฟเฟอเรนเชียล
15	CTS(A)	สัญญาณ Clear To Send แบบดิฟเฟอเรนเชียล

พอร์ต 3 (รองรับ RS-485, ไม่แยกสัญญาณ)

พอร์ต 3 อยู่ที่ด้านล่างของบริเวณอินเทอร์เฟซด้านหน้า และมีขั้วต่อ D ตัวเมีย 15 พินสำหรับการสื่อสาร SNP Slave โปรดดูคู่มือการติดตั้งของมาสเตอร์สำหรับการกำหนดพินเพิ่มเติม

แนวทางการติดตั้ง

ตำแหน่งสล็อต: ต้องติดตั้ง CPU ในสล็อต 1 ของแร็ก 0 เท่านั้น
ข้อจำกัดด้านแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าปิดแหล่งจ่ายไฟของแร็กทั้งหมดสนิทแล้วก่อนใส่หรือถอดโมดูลประมวลผล
การระบายความร้อนและการระบายอากาศ: จำเป็นต้องใช้การระบายความร้อนด้วยลมบังคับ หากอุณหภูมิแวดล้อมขณะทำงานสูงกว่า 50 องศาเซลเซียส ต้องจัดวางพัดลมที่มีกำลังลม 70 CFM ไว้ใต้สล็อต 1 ของแร็ก CPU โดยตรง ใช้ชุดพัดลมจากโรงงาน เช่น IC697ACC721, IC697ACC724 หรือ IC697ACC744 เพื่อการติดตั้งเข้ากับแร็กโดยตรง
การบำรุงรักษาแบตเตอรี่: เชื่อมต่อแบตเตอรี่ลิเธียม (IC697ACC701) เข้ากับขั้วต่อแบตเตอรี่ภายในหนึ่งในสองจุดก่อนเริ่มต้นระบบ เมื่อเปลี่ยนเซลล์ที่หมดพลังงาน ให้เสียบแบตเตอรี่ใหม่เข้ากับขั้วต่อที่ว่างอยู่ก่อนถอดแบตเตอรี่เก่า เพื่อป้องกันข้อมูลในหน่วยความจำสูญหาย
ลำดับการเริ่มต้นระบบ:
1. ตั้งสวิตช์สลับโหมดการทำงานไปที่ตำแหน่ง STOP
2. หมุนสวิตช์กุญแจป้องกันหน่วยความจำทางกายภาพไปที่ตำแหน่งปิด
3. เปิดแหล่งจ่ายไฟหลักของแร็ก
4. ตรวจสอบว่าไฟ LED OK ที่มุมซ้ายบนกะพริบในเบื้องต้น และติดสว่างคงที่หลังจากกระบวนการวินิจฉัยเสร็จสมบูรณ์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ขั้วต่อแบตเตอรี่สองขั้วบน CPU นี้มีจุดประสงค์เฉพาะอะไร

โมดูลนี้มีขั้วต่อแบตเตอรี่สองขั้วเพื่อป้องกันข้อมูลสูญหายระหว่างการเปลี่ยนแบตเตอรี่ ต้องเชื่อมต่อแบตเตอรี่ลิเธียมก้อนใหม่เข้ากับขั้วต่อที่ว่างอยู่ก่อนถอดแบตเตอรี่ที่เสื่อมสภาพออกจากอีกขั้วหนึ่ง

โปรเซสเซอร์นี้จำเป็นต้องใช้การระบายความร้อนด้วยลมบังคับภายใต้สภาวะการทำงานทั้งหมดหรือไม่

จำเป็นต้องใช้การระบายความร้อนด้วยลมบังคับเฉพาะเมื่ออุณหภูมิโดยรอบอยู่ระหว่าง 50 องศาเซลเซียสถึง 60 องศาเซลเซียสเท่านั้น หากอุณหภูมิต่ำกว่า 50 องศาเซลเซียส อุปกรณ์สามารถทำงานโดยอาศัยการพาความร้อนตามธรรมชาติได้

ไฟแสดงสถานะ LED จะเป็นอย่างไรทันทีหลังเปิดเครื่อง

ระหว่างการวินิจฉัยเมื่อเปิดเครื่องครั้งแรก ไฟ LED OK ที่มุมซ้ายบนจะกะพริบ เมื่อการวินิจฉัยภายในเสร็จสมบูรณ์และไม่มีข้อผิดพลาด ไฟ LED OK จะติดค้าง ส่วนไฟ LED RUN และ EN จะดับอยู่

สามารถอัปเดตการตั้งค่าคอนฟิกโดยใช้สวิตช์ DIP จริงบนฮาร์ดแวร์ได้หรือไม่

ไม่ ระบบใช้การกำหนดค่าด้วยซอฟต์แวร์ทั้งหมด จึงไม่จำเป็นต้องดัดแปลงฮาร์ดแวร์จริง เช่น สวิตช์ DIP หรือจัมเปอร์
