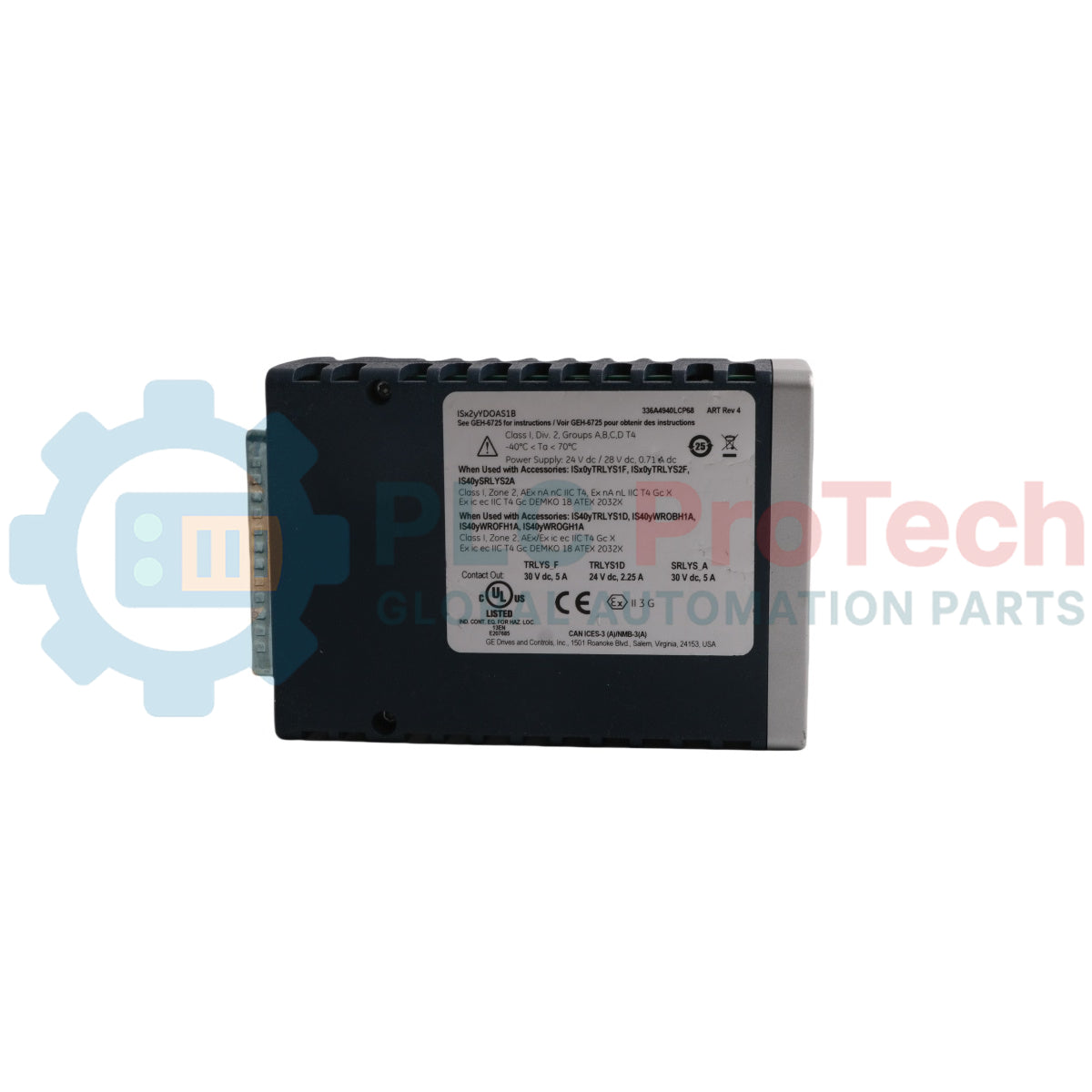

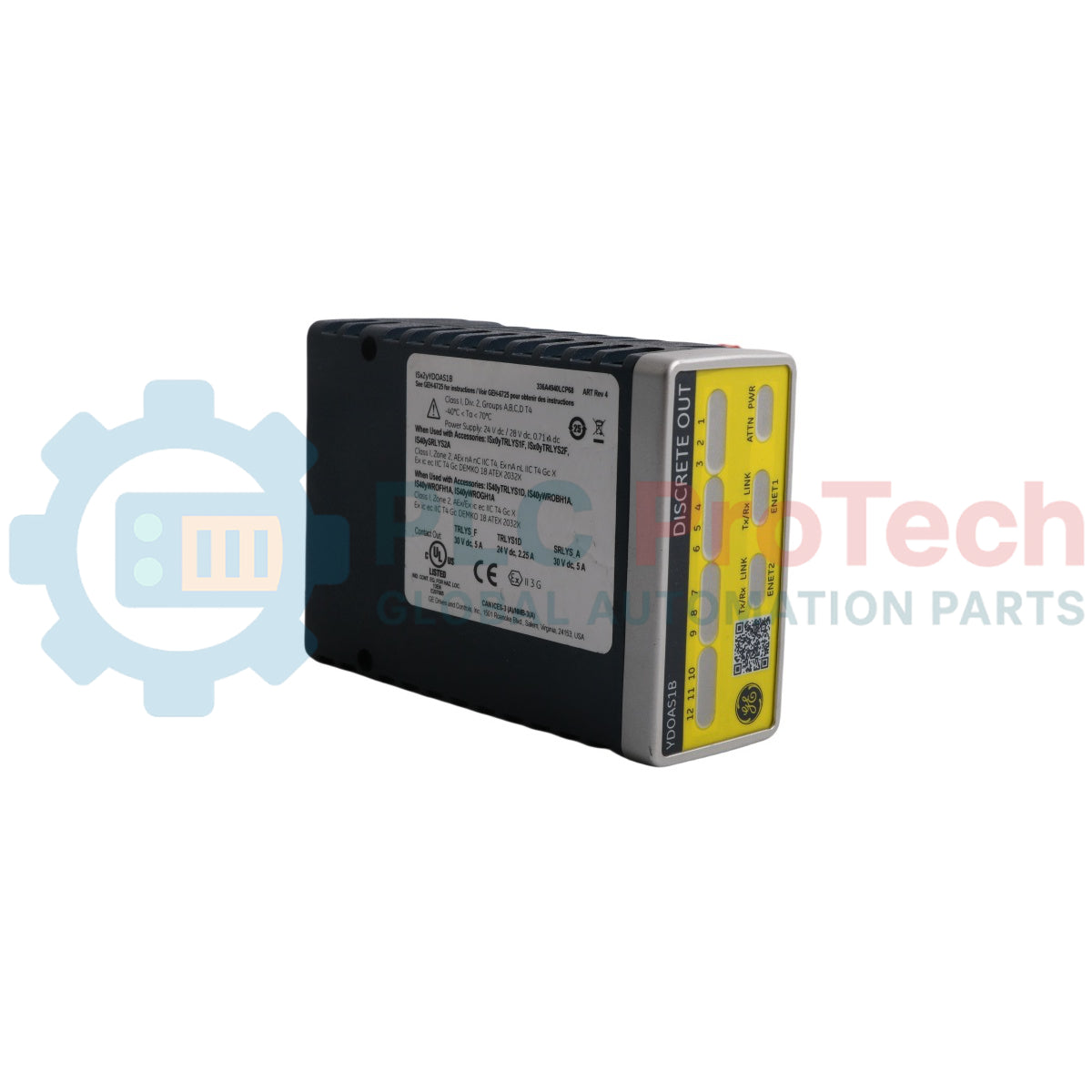

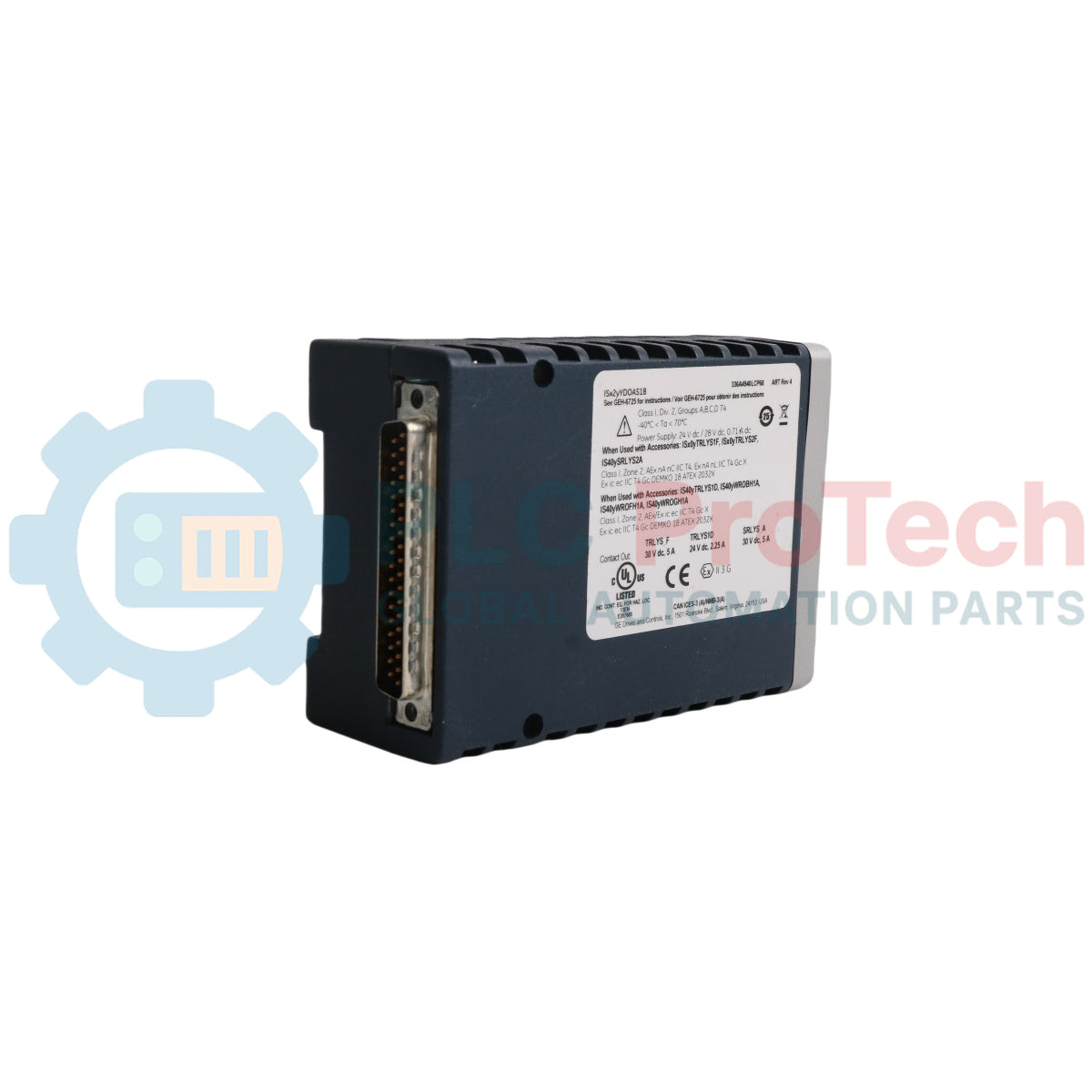

แพ็ก I/O เอาต์พุตดิจิทัลเพื่อความปลอดภัยเชิงฟังก์ชัน Mark VIeS GE IS420YDOAS1B

SKU IS420YDOAS1B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS420YDOAS1B
Origin สหรัฐอเมริกา
Product Type: แพ็ก I/O
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.85 kg
Dimensions: 17.0 x 24.9 x 15.3 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IS420YDOAS1B คือแพ็ก I/O เอาต์พุตดิสครีตที่พัฒนาขึ้นสำหรับระบบความปลอดภัยเชิงหน้าที่ Mark VIeS ของ General Electric โดยมีอินเทอร์เฟซทางไฟฟ้าและลอจิกที่มีความน่าเชื่อถือสูงระหว่างลอจิกควบคุมกับแอคชูเอเตอร์กระบวนการแบบดิสครีต และทำงานผ่านช่องเอาต์พุตดิสครีต 12 ช่อง โมดูลรับคำสั่งลอจิกจากคอนโทรลเลอร์ความปลอดภัยและแปลงคำสั่งเหล่านั้นเป็นสัญญาณควบคุมที่กระจายผ่านแผงเทอร์มินัลที่เข้ากันได้

ออกแบบมาสำหรับใช้งานในลูปที่มีความสำคัญต่อความปลอดภัย IS420YDOAS1B ทำงานร่วมกับแผงเทอร์มินัล เช่น IS410SRLYS2A สำหรับการติดตั้งแบบ Simplex หรือซีรีส์ IS410TRLY สำหรับการกำหนดค่าที่ต้องใช้ฟิวส์คู่ การจ่ายแรงดันให้หน้าสัมผัส การตรวจจับความสมบูรณ์ของโหลด หรือการลงคะแนนแบบ TMR (Triple Modular Redundant) 2 ใน 3 ตัวเครื่องมีระบบวินิจฉัยภายในเพื่อตรวจสอบสถานะเอาต์พุตที่สั่งเทียบกับค่าป้อนกลับจากฮาร์ดแวร์จริงอย่างต่อเนื่อง

คุณสมบัติ

มีอินเทอร์เฟซฮาร์ดแวร์และลอจิกสำหรับวงจรเอาต์พุตดิสครีต/หน้าสัมผัส 12 วงจร
ใช้งานร่วมกันได้กับการกำหนดค่าเอาต์พุตดิสครีต/หน้าสัมผัสเพื่อความปลอดภัยมาตรฐานทั้งหมด
รองรับการผสานรวมเข้ากับสถาปัตยกรรมความปลอดภัยทั้งแบบ Simplex และแบบ Triple Modular Redundant (TMR)
รองรับการทดสอบตัวเองเมื่อเปิดเครื่อง การตรวจสอบสถานะฮาร์ดแวร์ และการวินิจฉัยลูป
ไฟ LED แสดงสถานะในตัวสำหรับการวินิจฉัยสถานะโมดูลเฉพาะจุดได้ทันที
ตัวแปรสถานะวงจรถูกเปิดเผยอย่างชัดเจนแก่ลอจิกควบคุมเพื่อการตรวจสอบแบบเรียลไทม์

การใช้งาน

ระบบความปลอดภัยเชิงหน้าที่ Mark VIeS
ระบบหยุดฉุกเฉิน (ESD)
การควบคุมโซลินอยด์และแอคชูเอเตอร์กระบวนการที่สำคัญ
ลูปเอาต์พุตหน้าสัมผัสรีเลย์ที่มีความพร้อมใช้งานสูงและได้รับการจัดระดับ SIL
การเชื่อมต่อในสภาพแวดล้อมอุตสาหกรรมที่มีอันตราย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	GE (General Electric)
รุ่น	IS420YDOAS1B
ประเภทผลิตภัณฑ์	แพ็ก I/O เอาต์พุตดิสครีต
จำนวนช่องสัญญาณ	เอาต์พุตดิสครีต/รีเลย์ 12 ช่อง
เวลาสแกน I/O	อัตราเฟรมที่กำหนดค่าของคอนโทรลเลอร์จะเป็นตัวกำหนดอัตราการสแกน I/O
อินพุตไฟควบคุมกระแสตรง	24 / 28 V dc, สูงสุด 19.8 W (รวมกำลังไฟสำหรับขับคอยล์รีเลย์เอาต์พุต)
ขั้วต่อไฟฟ้ากระแสตรง	เต้ารับ Micro Mate-N-Lok (AMP 1445022-3)
โครงสร้างตัวเรือน	ตัวเครื่องอะลูมิเนียม
การวินิจฉัยโมดูล	การทดสอบตัวเองเมื่อเปิดเครื่อง การตรวจสอบสถานะฮาร์ดแวร์ และการตรวจสอบเอาต์พุตที่สั่งเทียบกับค่าป้อนกลับ
ลำดับเหตุการณ์ (SOE)	กำหนดค่าได้สำหรับ SOE ของสัญญาณป้อนกลับจากรีเลย์
อุณหภูมิโดยรอบขณะใช้งาน	-40 ถึง 70 degC (-40 ถึง 158 degF)
อุณหภูมิในการจัดเก็บ	-40 ถึง 85 degC (-40 ถึง 185 degF)
สอดคล้องตาม G3	ใช่

ความเข้ากันได้ของระบบและแผงขั้วต่อ

แพ็ก I/O IS420YDOAS1B ต้องจับคู่กับแผงขั้วต่อที่เข้ากันได้เพื่อดำเนินการภาคสนาม การเลือกแผงจะเป็นตัวกำหนดความซ้ำซ้อนของวงจร พฤติกรรมการลงคะแนน และคุณลักษณะด้านฟิวส์

แผงขั้วต่อ	การกำหนดค่าความซ้ำซ้อน	คุณลักษณะของรีเลย์/ช่องสัญญาณ	ความสามารถด้านฟิวส์และการจ่ายแรงดันให้หน้าสัมผัส
IS410SRLYS2A	Simplex	รีเลย์ Form-C 12 ตัว	แบบแห้ง ไม่มีฟิวส์มาให้โดยพื้นฐาน รองรับแผงลูก IS400WROxx ที่เป็นอุปกรณ์เสริม
IS410TRLYS1B	Simplex หรือ TMR	รีเลย์ Form-C 12 ตัว	หน้าสัมผัส 1-6 เป็นหน้าสัมผัสเปียกและมีฟิวส์คู่สำหรับโซลินอยด์ หน้าสัมผัส 7-11 เป็นหน้าสัมผัสแห้ง Form-C หน้าสัมผัส 12 มีวงจรจ่ายแรงดันให้หน้าสัมผัสแยกต่างหาก
IS410TRLYS1D	Simplex หรือ TMR	รีเลย์ NO 6 ตัว	การตรวจจับความสมบูรณ์ของโซลินอยด์ด้วยการวัดความต้านทานโหลด พร้อมฟิวส์คู่
IS410TRLYS1F	TMR	รีเลย์ NO 12 ตัว (Form-A), ลงคะแนนแบบ TMR	หน้าสัมผัสแห้ง
IS410TRLYS2F	TMR	รีเลย์ NC 12 ตัว (Form-B), ลงคะแนนแบบ TMR	หน้าสัมผัสแห้ง

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งแพ็ก I/O โดยตรงบนพินเฮดเดอร์ที่กำหนดของแผงขั้วต่อเอาต์พุตหน้าสัมผัสรีเลย์ S-type หรือ TMR ที่เข้ากันได้ ยึดอุปกรณ์ทางกลด้วยฮาร์ดแวร์ที่ให้มาเพื่อรองรับแรงสั่นสะเทือนจากสภาพแวดล้อม
การเชื่อมต่อแหล่งจ่ายไฟ: จ่ายไฟควบคุมภายในพื้นที่ผ่านเต้ารับ Micro Mate-N-Lok ในตัว ตรวจสอบให้แรงดันไฟฟ้าอินพุตอยู่ภายในขีดจำกัดค่าปกติ 24 ถึง 28 V dc เพื่อหลีกเลี่ยงการโอเวอร์โหลดทางความร้อนหรือการทริปขีดจำกัดด้านความปลอดภัย
การระบายอากาศ: รักษาการไหลเวียนของอากาศสะอาดรอบตัวเรือนอะลูมิเนียม อุณหภูมิโดยรอบโมดูลต้องไม่เกิน 70 degC ระหว่างการทำงานต่อเนื่อง
การเดินสายภาคสนาม: สายภาคสนามทั้งหมดต้องต่อเข้ากับแผงขั้วต่อโฮสต์โดยตรง (ใช้เทอร์มินัลบล็อกแบบ Euro หรือแบบกั้น ขึ้นอยู่กับรุ่นที่เลือก) แทนการต่อเข้ากับแพ็ก I/O โดยตรง ขนาดสายควรอยู่ระหว่าง 24 AWG เป็นอย่างน้อย และ 12 AWG เป็นอย่างมาก

การปฏิบัติตามข้อกำหนดและการรับรอง

ความปลอดภัยเชิงหน้าที่: สอดคล้องตาม IEC 61508
พื้นที่อันตราย: Class 1, Div 2 / Class 2, Zone 2 / สอดคล้องตาม ATEX สำหรับการใช้งานที่กำหนด

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

บทบาทหลักของ IS420YDOAS1B ในวงจรความปลอดภัยคืออะไร

ทำหน้าที่เป็นอินเทอร์เฟซเอาต์พุตดิสครีต 12 ช่อง ซึ่งประมวลผลคำสั่งลอจิกจากคอนโทรลเลอร์ Mark VIeS และขับรีเลย์ฮาร์ดแวร์บนเทอร์มินัลบอร์ดที่เชื่อมต่อร่วมกัน

I/O pack นี้รองรับการโหวตด้วยฮาร์ดแวร์สำหรับการกำหนดค่าแบบสำรองหรือไม่

รองรับ เมื่อจับคู่กับเทอร์มินัลบอร์ด TRLY ในการตั้งค่าแบบ TMR ระบบจะดำเนินการโหวตทางกายภาพแบบ 2 ใน 3 บนเอาต์พุตดิสครีต

โมดูลนี้มีฟีเจอร์การวินิจฉัยภายในอะไรบ้าง

ประกอบด้วยการทดสอบตัวเองเมื่อเปิดเครื่อง การวินิจฉัยสุขภาพฮาร์ดแวร์โดยอัตโนมัติ และการตรวจสอบไขว้อย่างต่อเนื่องเพื่อเปรียบเทียบสถานะเอาต์พุตที่สั่งกับผลป้อนกลับทางกายภาพแบบเรียลไทม์

ข้อมูลจำเพาะด้านกำลังไฟฟ้าต่อเนื่องของยูนิตนี้มีอะไรบ้าง

แพ็กนี้ทำงานด้วยแหล่งจ่ายไฟควบคุม 24 ถึง 28 V dc และใช้กำลังไฟสูงสุด 19.8 W ซึ่งรวมกำลังไฟที่จำเป็นสำหรับขับคอยล์รีเลย์เอาต์พุตภายนอกด้วย
