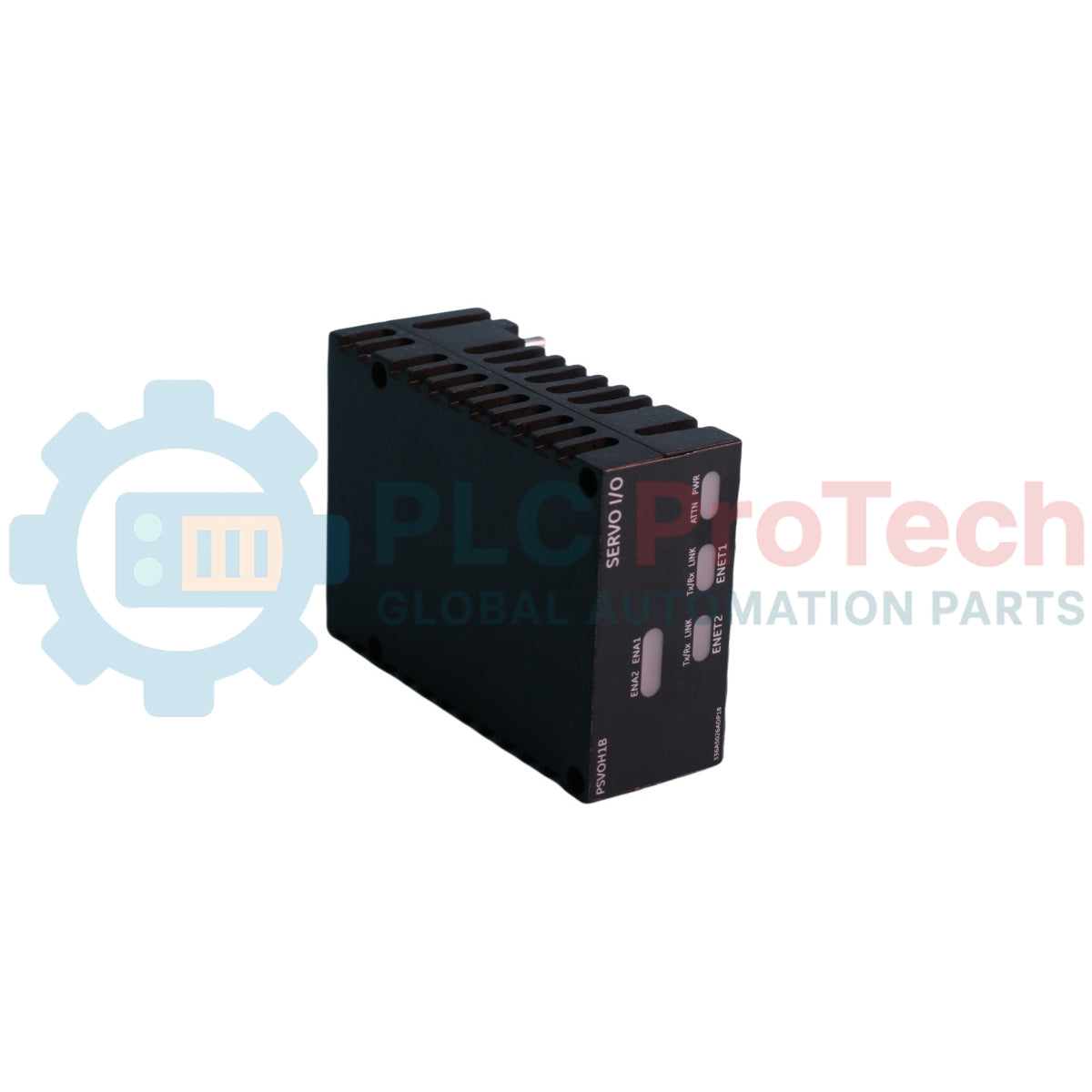

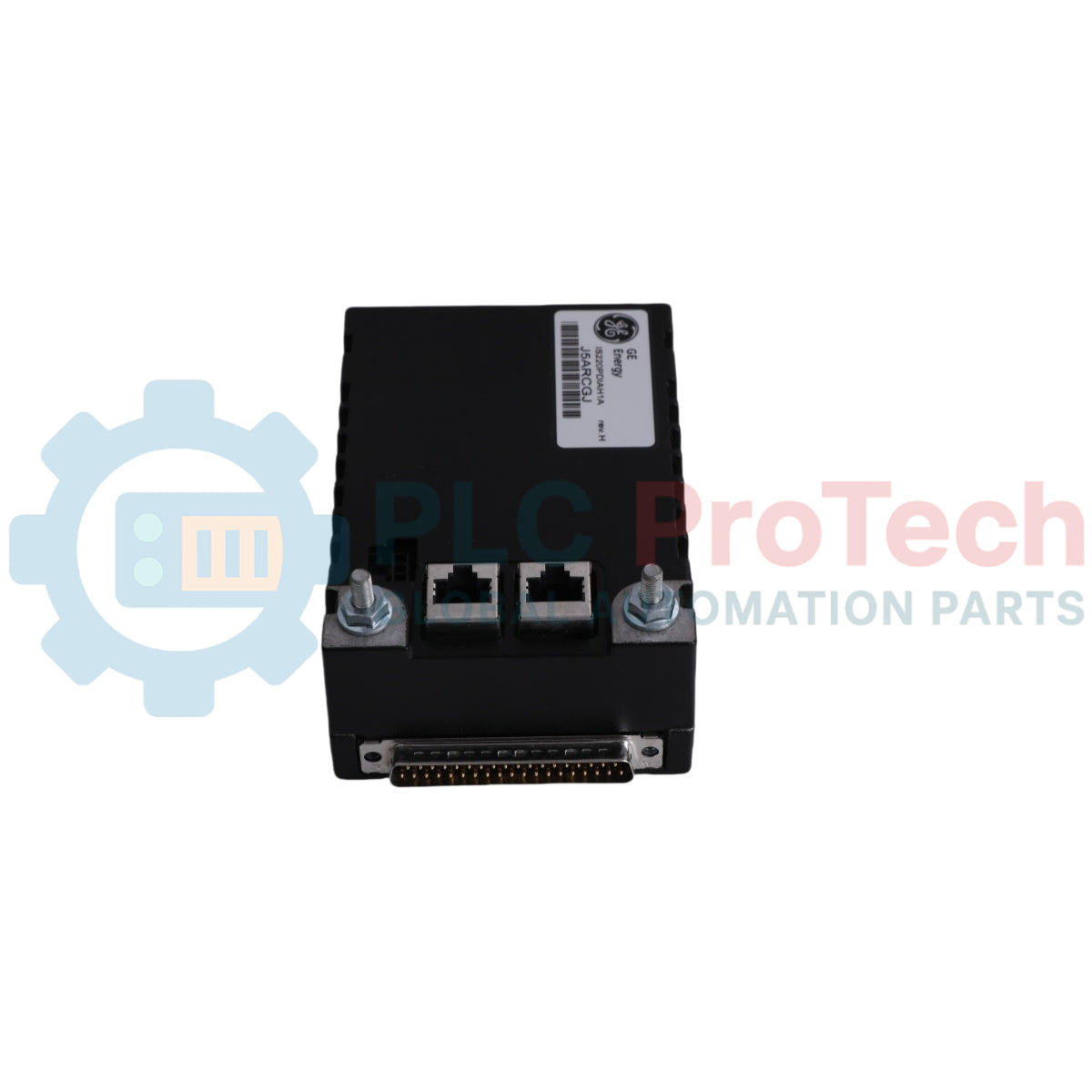

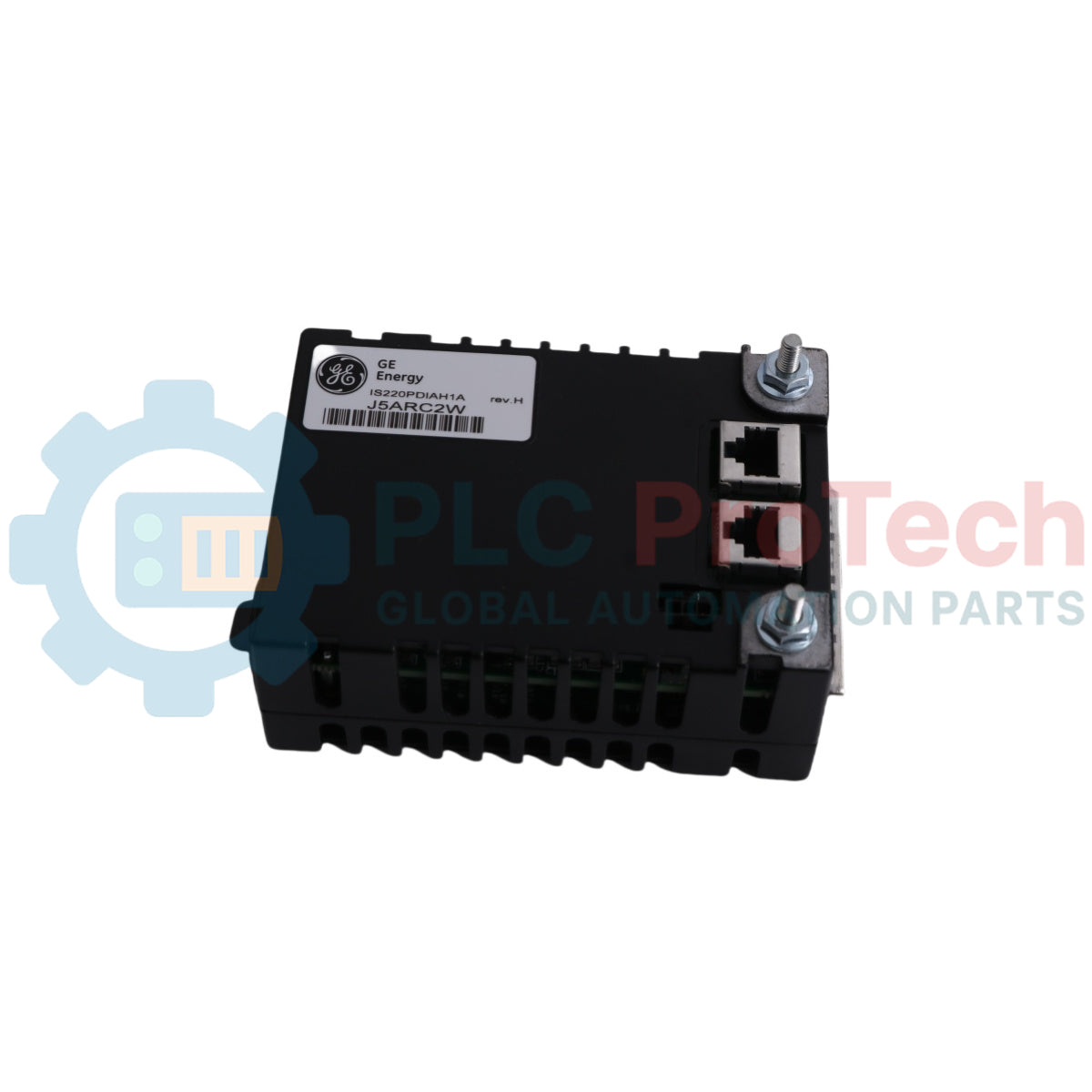

General Electric IS220PIOAH1A แพ็ก I/O Arcnet Mark VI Speedtronic

คำอธิบาย

IS220PIOAH1A เป็นโมดูลอินเทอร์เฟซ ARCNET และแพ็ก I/O บริดจ์การสื่อสารที่ผลิตโดย General Electric ซึ่งเป็นส่วนหนึ่งของระบบควบคุม Mark VI Speedtronic และใช้งานภายในระบบควบคุมการกระตุ้น Mark VIe โมดูลนี้ออกแบบโดยไม่มีเทอร์มินัลบอร์ดมาตรฐานที่เกี่ยวข้อง แต่เชื่อมต่อโดยตรงกับแผงวงจรอินเทอร์เฟซ JPDV เพื่อดำเนินกระบวนการฮาร์ดแวร์ขั้นสูง เช่น การคำนวณอัลกอริทึมและการแปลงสัญญาณเซ็นเซอร์เป็นดิจิทัล โดยทำงานบนระบบปฏิบัติการ QNX ที่ขับเคลื่อนด้วยบอร์ดประมวลผล CPU RISC 266 MHz แบบ 32 บิตภายใน IS220PIOAH1A สร้างบริดจ์ข้อมูลที่เชื่อถือได้ระหว่างอินเทอร์เฟซภายในเครื่องกับบอร์ดคอนโทรลเลอร์หลักที่ติดตั้งอยู่ภายในหน่วยประมวลผลกลาง สถาปัตยกรรมเครือข่ายประกอบด้วยพอร์ตอีเทอร์เน็ต 100 MB คู่สำหรับการสื่อสารในอุตสาหกรรมที่มีประสิทธิภาพ พอร์ตจ่ายไฟภายในเครื่อง และเซ็นเซอร์อุณหภูมิแวดล้อมในตัวที่กำหนดค่าให้ส่งสัญญาณเตือนระบบเมื่ออุณหภูมิภายในเกินเกณฑ์การทำงาน

คุณสมบัติ

• ทำหน้าที่เป็นโมดูลบริดจ์การสื่อสารความเร็วสูงระหว่างเครือข่าย ARCNET และบอร์ดคอนโทรลเลอร์หลัก
• มีบอร์ดประมวลผลแบบสแตนด์อโลนภายในที่ทำงานด้วยระบบปฏิบัติการ QNX แบบเรียลไทม์ พร้อม CPU RISC 266 MHz แบบ 32 บิต
• เชื่อมต่อโดยตรงกับบอร์ด JPDV แทนเทอร์มินัลบล็อกแบบสกรูหลายตัวมาตรฐาน
• รองรับการประมวลผลอัลกอริทึมควบคุมอย่างรวดเร็วและการแปลงสัญญาณเซ็นเซอร์ดิบเป็นดิจิทัลภายในเครื่อง
• ออกแบบด้วยพอร์ตอีเทอร์เน็ต 100 MB คู่ เพื่อรองรับเส้นทางการสื่อสารพร้อมกัน
• มีตัวรับส่งสัญญาณอินฟราเรดด้านหน้า สำหรับการกำหนดค่าและการตั้งชื่อระดับต่ำ
• ติดตั้งเซ็นเซอร์วัดอุณหภูมิแวดล้อมในตัว เพื่อแจ้งเตือนอุณหภูมิสูงเกินล่วงหน้า
• แสดงสถานะที่แผงด้านหน้าอย่างชัดเจนผ่านไฟ LED แสดงสถานะการวินิจฉัยหลายดวง

การใช้งาน

• ระบบควบคุมกังหันก๊าซและกังหันไอน้ำที่ใช้เทคโนโลยี Speedtronic
• การกำหนดค่าการควบคุมการกระตุ้น Industrial Mark VIe
• การติดตั้งเครือข่ายสื่อสาร ARCNET อุตสาหกรรมความเร็วสูง
• สภาพแวดล้อมการควบคุมกระบวนการอัตโนมัติที่ใช้สถาปัตยกรรม QNX แบบเรียลไทม์

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

• การเชื่อมต่อกับบอร์ด: ติดตั้งโมดูลโดยตรงบนแร็กขั้วต่ออินเทอร์เฟซ JPDV ที่กำหนดไว้ แตกต่างจากแพ็ก I/O มาตรฐาน โมดูลนี้ไม่มีเทอร์มินัลบล็อกแยกแบบถอดออกได้
• การยึดติด: ตรวจสอบให้แน่ใจว่าโมดูลติดตั้งเข้าที่อย่างถูกต้องและล็อกแน่นสนิทบนชุด JPDV โดยขันขั้วต่อในตัวให้แน่น
• การเดินสาย: เชื่อมต่อสายข้อมูลที่จำเป็นทั้งหมด รวมถึงสายสื่อสารเครือข่าย 100 MB แบบคู่และสายเชื่อมต่อไฟหลักแบบ 3 พิน
• การจ่ายไฟ: จ่ายไฟผ่านสายแหล่งจ่ายไฟกระแสตรง 28 V ตามค่าทั่วไปที่กำหนด ผ่านพอร์ตอินพุตไฟ จากนั้นดำเนินการกำหนดค่าระบบเบื้องต้นเพื่อสร้างการจับมือกันของเครือข่ายเชิงโครงสร้างตามที่ระบุในคู่มือ GEH-6800 เล่ม II

การปฏิบัติตามข้อกำหนดและการรับรอง

• ระดับพื้นที่อันตราย Class 1, Div. 2
