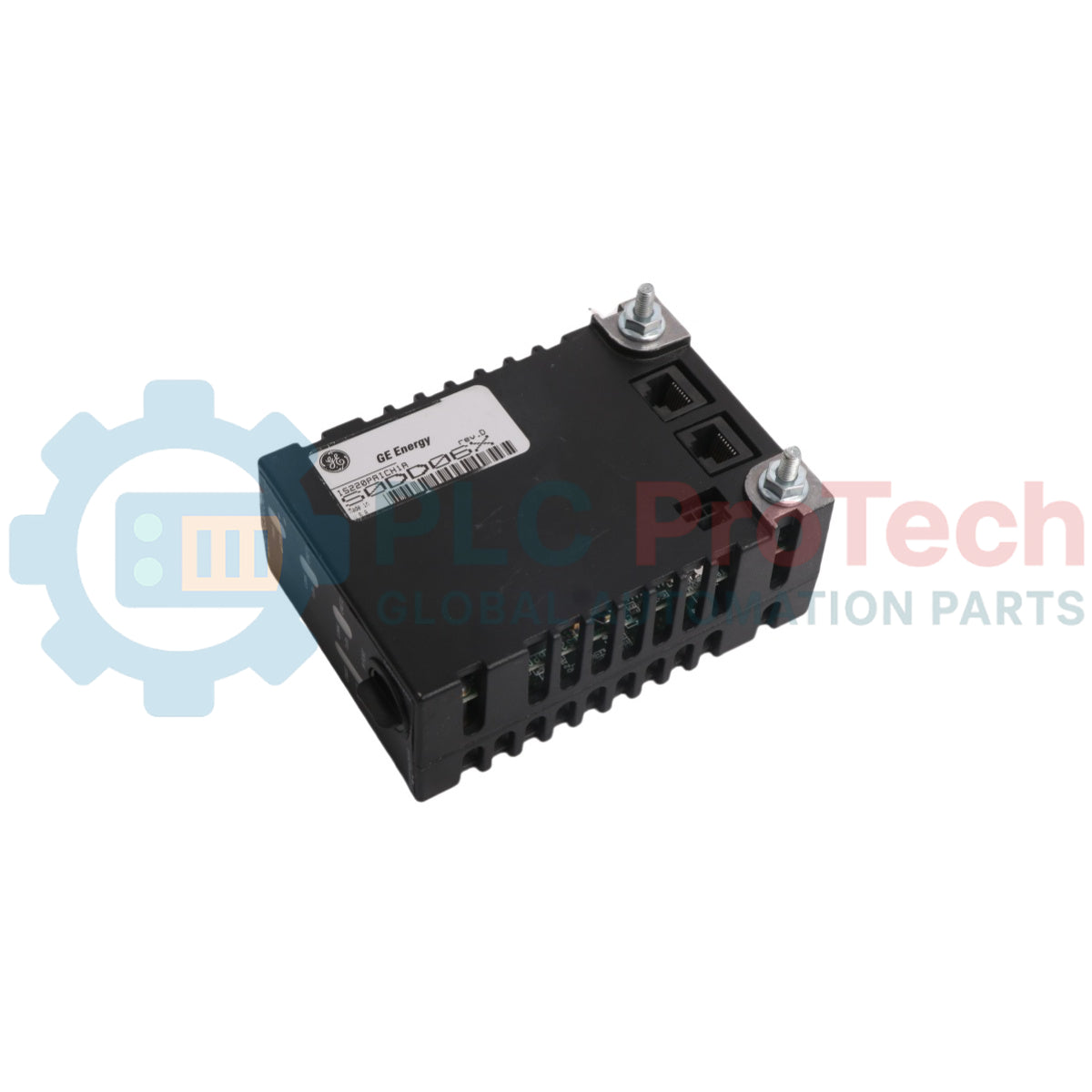

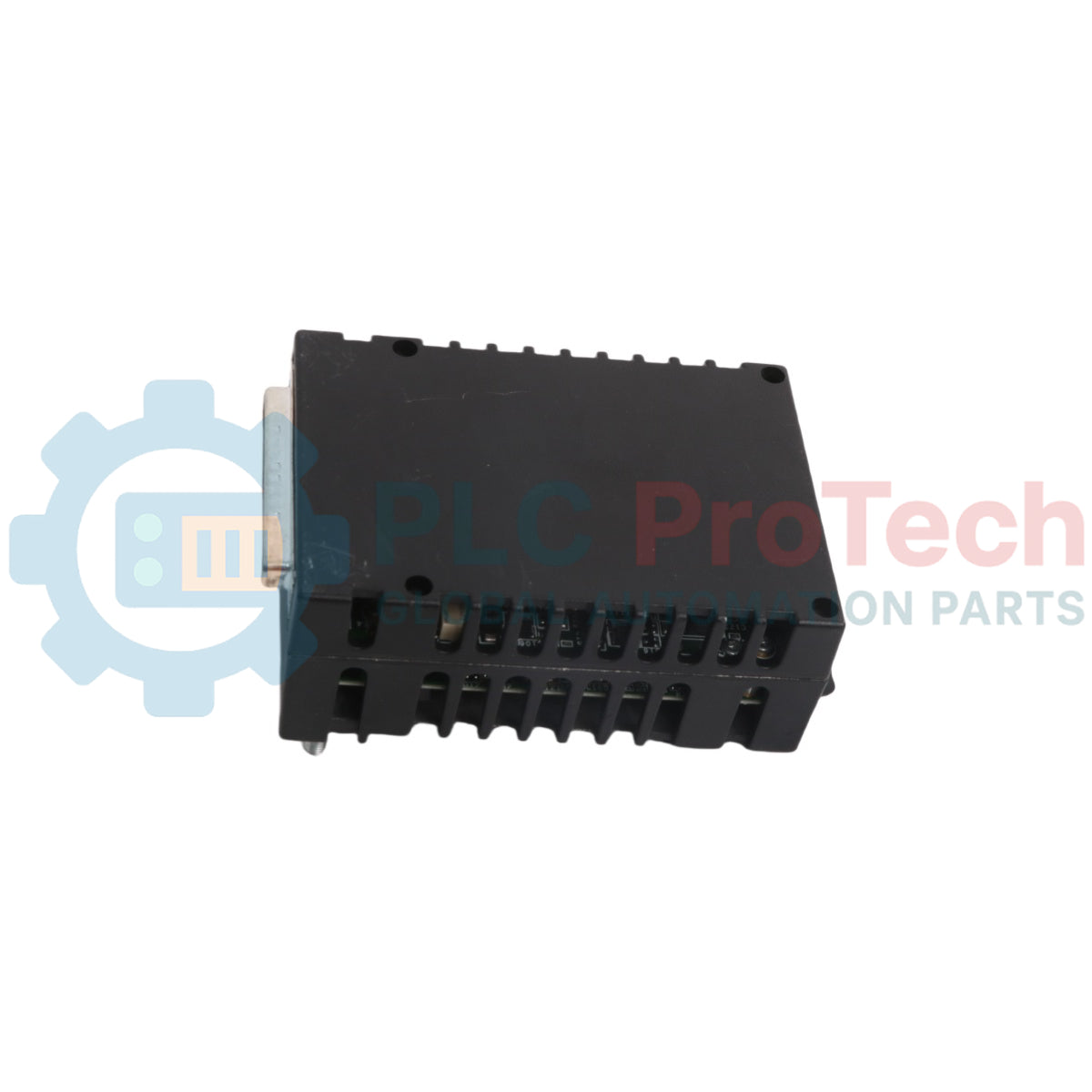

แพ็กอินพุต/เอาต์พุตแบบแอนะล็อก Mark VIe รุ่น General Electric IS220PAICH1A

SKU IS220PAICH1A

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PAICH1A
Origin สหรัฐอเมริกา
Product Type: แพ็ก I/O แอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2.41 kg
Dimensions: 130 มม. x 130 มม. x 85 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IS220PAICH1A เป็นแพ็ก I/O แบบแอนะล็อกที่ผลิตโดย General Electric Company USA (GE Industrial Systems) ซึ่งเป็นส่วนหนึ่งของซีรีส์ Mark VIe สำหรับระบบควบคุมกังหันและระบบจัดการชุดขับเคลื่อนอัตโนมัติ แพ็กนี้เชื่อมต่อโดยตรงกับบอร์ดเทอร์มินัลที่เข้ากันได้ เพื่อจัดการการเปลี่ยนผ่านของสัญญาณอินพุตและเอาต์พุตแบบแอนะล็อกสองทิศทาง รองรับการกำหนดค่าการควบคุมเฉพาะทางสำหรับชุดกังหันก๊าซ ไอน้ำ และกังหันลมพลังงานทางเลือก ออกแบบสำหรับติดตั้งภายในแร็ก VME แบบ 13 สล็อตหรือ 21 สล็อต โดยทั่วไป IS220PAICH1A จะทำงานภายในสถาปัตยกรรมการควบคุมแบบ Triple Modular Redundant (TMR) ซึ่งประกอบด้วยโมดูลควบคุมแต่ละตัว เน็ต I/O ภายในเฉพาะ และการ์ดโปรเซสเซอร์ส่วนกลาง โมดูลนี้เคลือบวงจรป้องกันแบบคอนฟอร์มัลเพื่อทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรง และมีไฟแสดงสถานะด้านหน้า 4 ดวง พร้อมพอร์ต I/O ที่ติดตั้งอยู่บริเวณฐาน

คุณสมบัติ

ประมวลผลช่องสัญญาณอินพุตและเอาต์พุตแบบแอนะล็อกที่หลากหลายสำหรับระบบควบคุมกังหัน
ออกแบบสำหรับใช้งานในสถาปัตยกรรมเครือข่ายแบบ Triple Modular Redundant (TMR)
เป็นรุ่นปรับปรุงฟังก์ชันระดับ A พร้อมการเคลือบป้องกัน PCB แบบคอนฟอร์มัล

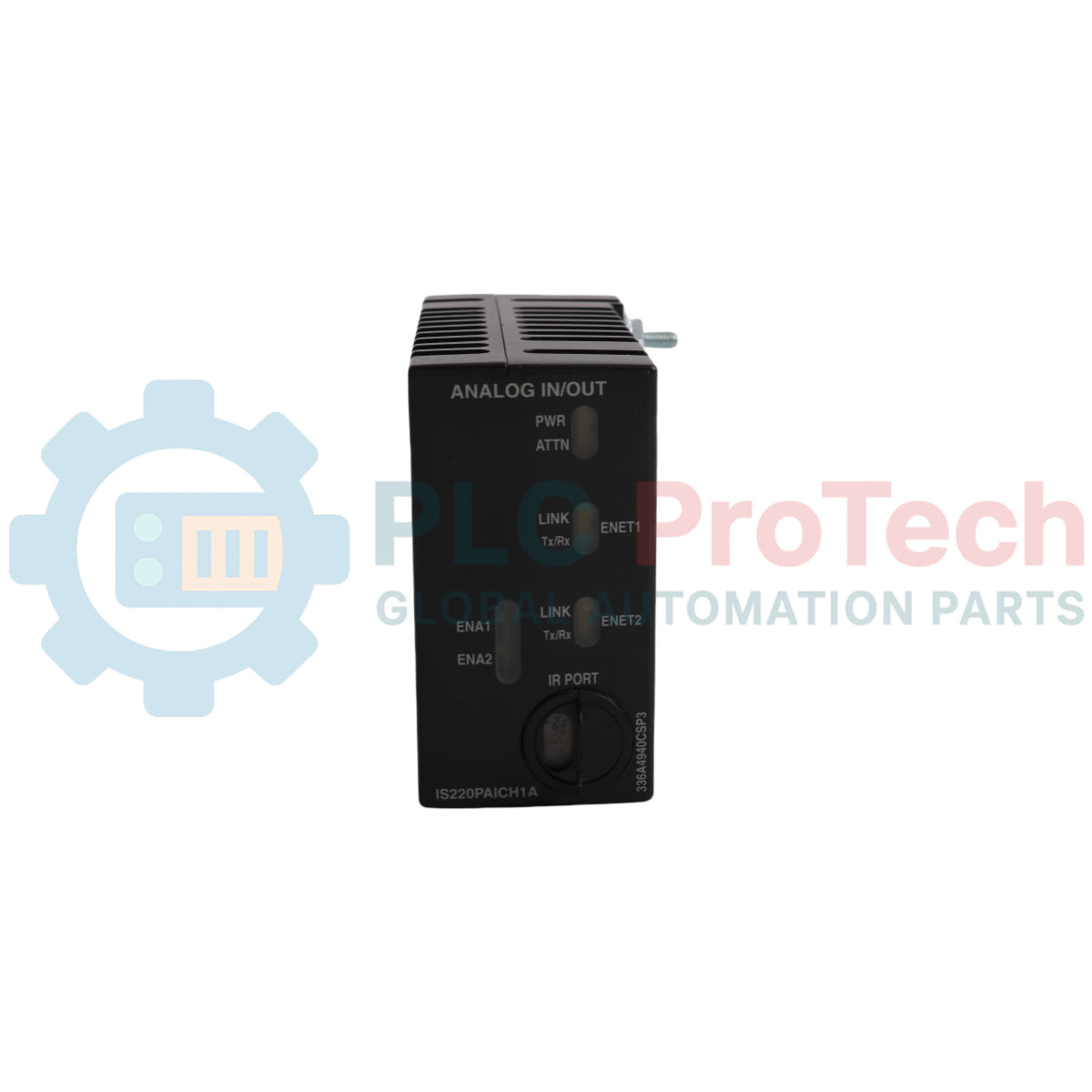

ติดตั้งไฟแสดงสถานะบนแผงด้านหน้า 4 ดวงเพื่อการวินิจฉัยได้ทันที
สร้างมาพร้อมพอร์ตอินเทอร์เฟซที่อยู่บริเวณด้านล่างของชุดตัวเครื่อง
ได้รับการรับรองด้านความปลอดภัยในการใช้งานทั้งในพื้นที่ไม่อันตรายและพื้นที่อันตรายเฉพาะทาง

การใช้งาน

การจัดการชุดขับเคลื่อนอัตโนมัติของกังหันก๊าซ
ระบบควบคุมลูปของกังหันไอน้ำ
การใช้งานควบคุมกังหันลมพลังงานทางเลือก
สถาปัตยกรรมการควบคุมแบบกระจายที่ต้องการการตรวจสอบ TMR ที่เชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	General Electric Company USA (GE Industrial Systems)
หมายเลขชิ้นส่วน	IS220PAICH1A
ซีรีส์	Mark VIe
ชื่อย่อฟังก์ชัน	PAIC
ประเภทผลิตภัณฑ์	แพ็ก I/O แบบแอนะล็อก
ประเภทชุดประกอบ	โมดูลมาตรฐาน IS220 พร้อมการเคลือบ PCB แบบคอนฟอร์มัล
ช่วงอุณหภูมิแวดล้อม	-22 ถึง 149 ฟาเรนไฮต์
แรงดันไฟเลี้ยงขั้นต่ำ	27.4 VDC
แรงดันไฟเลี้ยงปกติ	28.0 VDC
แรงดันไฟเลี้ยงสูงสุด	28.6 VDC
กระแสไฟเลี้ยงสูงสุด	0.49 A dc
แรงดันอินพุตสูงสุด (ช่อง 1-8)	10 V dc (กระแสสูงสุด 20 mA dc)
แรงดันอินพุตสูงสุด (ช่อง 9-10)	5 V dc (กระแสสูงสุด 20 mA dc)
แรงดันเอาต์พุตสูงสุด	16.3 V dc (กระแสสูงสุด 20 mA dc)
แรงดันทรานสมิตเตอร์แอนะล็อกสูงสุด	25.2 V dc (กระแสสูงสุด 21 mA dc)

การเชื่อมต่อ/อินเทอร์เฟซ

ส่วนประกอบอินเทอร์เฟซ	รุ่นที่เข้ากันได้ / ฟังก์ชัน
IS200STAIH1A	อินเทอร์เฟซบอร์ดเทอร์มินัลอินพุต-เอาต์พุต
IS200STAIH2A	อินเทอร์เฟซบอร์ดเทอร์มินัลอินพุต-เอาต์พุต
IS20TBAIH1C	อินเทอร์เฟซบอร์ดเทอร์มินัลอินพุต-เอาต์พุต
พอร์ต I/O ด้านล่าง	พอร์ตเฉพาะสำหรับกำหนดเส้นทางลิงก์อินพุต/เอาต์พุตภายในเครื่อง

แนวทางการติดตั้ง

การติดตั้งในแร็ก: ติดตั้งแพ็ก I/O ในตำแหน่งที่กำหนดภายในชุดแร็ก VME แบบ 13 สล็อตหรือ 21 สล็อตที่เข้ากันได้
การเชื่อมต่อกับบอร์ดเทอร์มินัล: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทางโครงสร้างกับบอร์ดเทอร์มินัลอินพุต-เอาต์พุตที่ได้รับการรับรองถูกต้อง รวมถึงตัวเลือก TBAI (เช่น IS20TBAIH1C) หรือ STAI (เช่น IS200STAIH1A และ IS200STAIH2A)
ความสมบูรณ์ของแหล่งจ่ายไฟ: จ่ายไฟกระแสตรงภายในขอบเขตสำคัญตั้งแต่ 27.4 VDC ขั้นต่ำถึง 28.6 VDC สูงสุด โดยมีแรงดันเป้าหมายปกติที่ 28.0 VDC
ข้อกำหนดการตั้งค่า TMR: จัดแนวสายเคเบิลเครือข่ายและที่อยู่โหนดให้ซิงค์อย่างถูกต้องกับโมดูลควบคุมอิสระและเน็ต I/O แต่ละชุด ซึ่งประกอบกันเป็นลูป Triple Modular Redundant

การปฏิบัติตามมาตรฐานและการรับรอง

มาตรฐาน Class I, Div. 2, Groups A, B, C, D: ANSI/ISA - 12.12.01-2015
Class I, Zone 2, Group IIC
ATEX Zone 2, Group IIC
การรับรองสำหรับพื้นที่ไม่อันตราย: UL E207865
การรับรองสำหรับพื้นที่อันตราย: UL E207685, UL DEMKO 12 ATEX 1114875X

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

บอร์ดเทอร์มินัลใดบ้างที่สามารถเชื่อมต่อกับโมดูลนี้ได้

อุปกรณ์นี้เข้ากันได้กับบอร์ดเทอร์มินัลอินพุต-เอาต์พุต IS200STAIH1A, IS200STAIH2A และ IS20TBAIH1C

ข้อกำหนดแหล่งจ่ายไฟหลักสำหรับแพ็กนี้มีอะไรบ้าง

แพ็กทำงานด้วยแรงดันอินพุตพิกัด 28.0 VDC โดยมีขีดจำกัดการทำงานที่เข้มงวดตั้งแต่ค่าต่ำสุด 27.4 VDC ถึงค่าสูงสุด 28.6 VDC ที่กระแสตรง 0.49 A

โดยทั่วไปแพ็ก I/O นี้ติดตั้งอยู่ที่ใดภายในระบบ

โดยทั่วไปอุปกรณ์นี้ติดตั้งอยู่ภายในสถาปัตยกรรมแร็ก VME แบบ 13 สล็อตหรือ 21 สล็อต

ฮาร์ดแวร์นี้ได้รับการปรับให้เหมาะสมเพื่อรองรับสถาปัตยกรรมระบบใด

โมดูลนี้ออกแบบมาให้ทำงานภายในระบบสถาปัตยกรรม Triple Modular Redundant (TMR) ซึ่งใช้โมดูลควบคุมแยกกันและลูปเครือข่ายเฉพาะ
