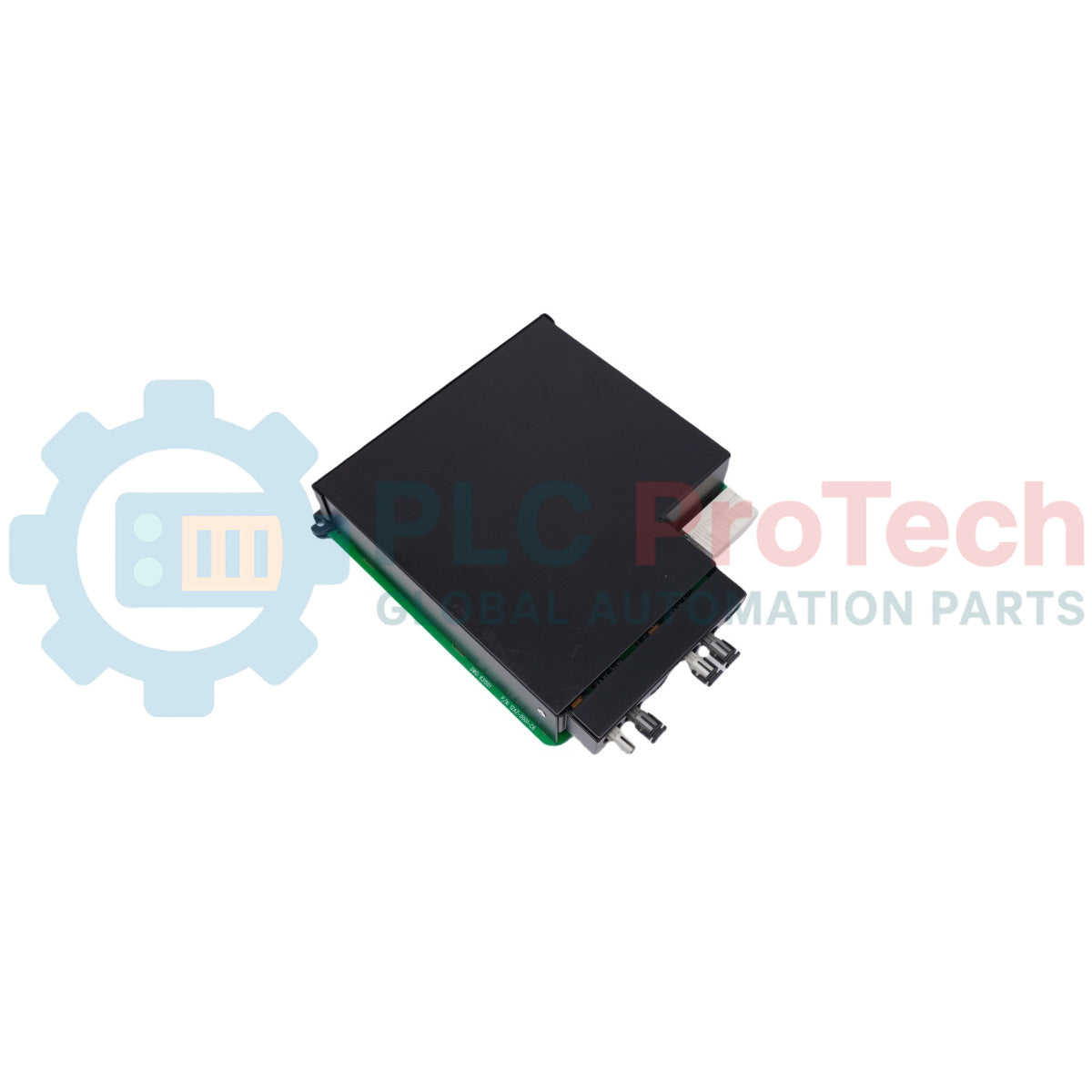

โมดูลสื่อสารรีเลย์อเนกประสงค์ GE Multilin UR-7HH

ภาพรวมผลิตภัณฑ์

 UR-7HH (UR-7HH) คือโมดูลสื่อสารความเร็วสูงที่มีความสำคัญต่อความปลอดภัย พัฒนาขึ้นโดย General Electric โดยเฉพาะสำหรับเฟรมเวิร์กป้องกันระบบไฟฟ้า Multilin UR Series (Universal Relays) โมดูลนี้ได้รับการออกแบบมาเพื่อส่งข้อมูลระหว่างรีเลย์ผ่านโครงข่ายไฟฟ้าแบบกระจายได้อย่างเสถียร โดยมีอินเทอร์เฟซไฟเบอร์ออปติกแบบสองช่องสัญญาณที่ทำงานในย่านสเปกตรัม LED แบบมัลติโหมด 820 นาโนเมตรตามค่าพิกัด การดำเนินงานโครงสร้างพื้นฐานไฟฟ้าความจุสูง ซึ่งรวมถึงบล็อกระบบอัตโนมัติของสถานีไฟฟ้าย่อย สาธารณูปโภคด้านการผลิตไฟฟ้าพลังความร้อน และโรงงานกระจายผลิตภัณฑ์ปิโตรเคมีที่ซับซ้อน ล้วนพึ่งพา UR-7HH (UR-7HH) เพื่อจัดการข้อมูลเทเลเมทรีการป้องกันแบบเรียลไทม์และลูปการซิงโครไนซ์ ด้วยการผสานรวมสแตกอีเทอร์เน็ตหลายโปรโตคอลและการรองรับบัสกระบวนการแบบเรียลไทม์ อุปกรณ์นี้จึงรับประกันการประสานงานและการส่งสัญญาณทริปของดิฟเฟอเรนเชียลไลน์ภายในเวลาไม่ถึงหนึ่งมิลลิวินาที โครงสร้างเครือข่ายแบบกำหนดได้แน่นอนนี้ขจัดความหน่วงของแพ็กเก็ตเมื่อมีการรับส่งข้อมูลสูงสุด ป้องกันตรรกะการป้องกันต้นทางจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าของสถานีไฟฟ้าย่อย และป้องกันการหยุดทำงานของโรงงานที่ไม่ได้ตั้งโปรแกรมไว้

ภูมิประเทศของระบบย่อยและความสามารถด้านโปรโตคอล

สถาปัตยกรรมฮาร์ดแวร์ เมทริกซ์การผสานรวมเครือข่าย และคุณลักษณะเฟิร์มแวร์ของ UR-7HH โปรเซสเซอร์สื่อสาร กำหนดรูปแบบการทำงานของอุปกรณ์ภายในโครงข่ายไฟฟ้าสมัยใหม่

• โครงสร้างพื้นฐานออปติคัลแบบสองช่องสัญญาณ: มาพร้อมลิงก์ไฟเบอร์ออปติก LED แบบมัลติโหมด 820 นาโนเมตรที่เป็นอิสระต่อกันสองลิงก์ ออกแบบมาสำหรับการสื่อสารรีเลย์แบบเพียร์ทูเพียร์ในระยะใกล้ถึงปานกลาง เพิ่มความเร็วในการส่งข้อมูลสูงสุดพร้อมควบคุมต้นทุนโครงสร้างพื้นฐานสำหรับการติดตั้งไฟเบอร์

• เมทริกซ์อีเทอร์เน็ตสามพอร์ต: ติดตั้งอินเทอร์เฟซอีเทอร์เน็ตจริงสามชุดสำหรับจัดการการรับส่งข้อมูลปริมาณมากโดยเฉพาะ จัดเส้นทางโครงสร้างพื้นฐานเครือข่าย และลดการขาดหายของการสื่อสารเพื่อการวินิจฉัยเมื่อมีข้อมูลพุ่งสูงสุด

• Substation Protocol Stack: Runs native, concurrent processing for advanced utility communication structures, incorporating IEC 61850 rules, DNP 3.0, Modbus TCP/IP, and IEC 60870-5-104 standards for smooth industrial bus deployment.

• สแตกโปรโตคอลสถานีไฟฟ้าย่อย: รองรับการประมวลผลแบบเนทีฟพร้อมกันสำหรับโครงสร้างการสื่อสารสาธารณูปโภคขั้นสูง โดยรวมกฎของ IEC 61850, DNP 3.0, Modbus TCP/IP และมาตรฐาน IEC 60870-5-104 เพื่อการติดตั้งบนบัสอุตสาหกรรมที่ราบรื่น

อินเทอร์เฟซซิงโครเฟเซอร์แบบกำหนดเวลาแน่นอน: ผสานรวมพารามิเตอร์ความสามารถเต็มรูปแบบสำหรับการสตรีมซิงโครเฟเซอร์ IEEE C37.118 โดยตรงผ่านแบ็กเพลนอีเทอร์เน็ตหลัก ช่วยให้ศูนย์ควบคุมสามารถคำนวณโครงข่ายไฟฟ้าด้านกำลังและมุมเฟสได้อย่างต่อเนื่อง

คำถามที่พบบ่อยเกี่ยวกับการวินิจฉัยระบบโครงข่ายไฟฟ้าและเครือข่ายสถานีไฟฟ้าย่อย

วิศวกรประเมินสถานะช่องสัญญาณและแนวโน้มข้อมูลของการ์ด UR-7HH อย่างละเอียดได้อย่างไร

สามารถดูตัวชี้วัดการวินิจฉัยแบบเรียลไทม์ได้แบบพาสซีฟผ่านไฟแสดงสถานะบนแผงด้านหน้าของแผง Universal Relay หลัก สำหรับการวินิจฉัยอย่างครอบคลุม วิศวกรจะเชื่อมต่อผ่านเครือข่ายไปยังซอฟต์แวร์ Multilin EnerVista UR ซึ่งมีอินเทอร์เฟซการตรวจสอบที่ใช้งานง่ายสำหรับติดตามแนวโน้มการลดทอนของลิงก์ ตรวจสอบการส่งแพ็กเก็ต และส่งออกบันทึกข้อผิดพลาดด้านการสื่อสาร

วิศวกรต้องประเมินข้อแลกเปลี่ยนเฉพาะด้านใดบ้างเมื่อติดตั้งช่องสัญญาณ LED มัลติโหมดความยาวคลื่น 820 นาโนเมตรบน UR-7HH

UR-7HH ใช้สถาปัตยกรรม LED มัลติโหมด 820 nm ซึ่งเป็นทางเลือกที่คุ้มค่าอย่างยิ่งเมื่อเทียบกับบอร์ดเลเซอร์โหมดเดี่ยวสำหรับลิงก์ระยะใกล้ อย่างไรก็ตาม โครงสร้างไฟเบอร์แบบมัลติโหมดมีการลดทอนสัญญาณสูงกว่า (การสูญเสียเป็น dB ต่อกิโลเมตร) และเกิดการกระเจิงของแสงในระยะทางไกล ช่างเทคนิคด้านการวางระบบต้องตรวจสอบว่าความยาวรวมของสายไม่เกินงบประมาณการลดทอนที่กำหนดไว้ในคู่มือซีรีส์ GE Multilin UR

จำเป็นต้องตัดไฟจากแร็ก Universal Relay หลักเมื่อเปลี่ยนหรือใส่บอร์ด UR-7HH หรือไม่

ใช่ เพื่อป้องกันรีจิสเตอร์ลอจิกภายใน ส่วนประกอบ CPU และโมดูลวัด CT/VT ที่อยู่ติดกันจากความเสียหายจากทรานเชียนต์เหนี่ยวนำ คุณต้องแยกไฟฟ้าจากระบบสาธารณูปโภคออกจากแชสซีรีเลย์อเนกประสงค์โดยสมบูรณ์ก่อนดึงหรือติดตั้งโมดูลสื่อสาร

คู่มือวิศวกรรมและการติดตั้ง

• ความสะอาดของไฟเบอร์ออปติกและขั้นตอนการเชื่อมต่อ:

  ก่อนเชื่อมต่อสายไฟเบอร์ออปติกแบบมัลติโหมดเข้ากับพอร์ตทรานซีฟเวอร์ 820 nm บนแผงด้านหน้าของ UR-7HH ให้ทำความสะอาดปลายเฟอร์รูลของสายออปติกด้วยผ้าเช็ดที่ชุบไอโซโพรพิลแอลกอฮอล์หรือเครื่องมือทำความสะอาดไฟเบอร์ออปติกโดยเฉพาะ ฝุ่นละอองหรือไขมันจากผิวหนังที่เกาะบนหน้าต่างทรานซีฟเวอร์จะเพิ่มการลดทอนของช่องสัญญาณ ทำให้เกิดการสูญเสียเฟรมเป็นระยะ แพ็กเก็ตขาดหาย และสัญญาณเตือนการซิงโครไนซ์ภายในบัสข้อมูล IEC 61850

• รัศมีการโค้งงอของไฟเบอร์และการจัดการความเค้นทางกล:

  เดินมัดสายไฟเบอร์ออปติกแบบมัลติโหมดทั้งหมดให้ห่างจากขอบคมภายในตัวเครื่องและแถบขั้วต่อไฟ AC แรงดันสูง รักษารัศมีการโค้งงอถาวรตามโครงสร้างอย่างน้อย 5 ซม. ตลอดแนวสาย แรงดึงทางกลที่มากเกินไปหรือการโค้งงอแน่นเกินไปจะทำให้แกนแก้วภายในเกิดความเค้น จนนำไปสู่รอยร้าวขนาดเล็กที่ทำให้ประสิทธิภาพออปติกลดลงอย่างถาวรและรบกวนการสื่อสารระหว่างรีเลย์

• การยึดโมดูลให้แน่นและการต่อลงดิน:

  เลื่อนโมดูล UR-7HH เข้าไปในช่องแชสซีที่กำหนดตามรางนำทางในตัวจนขั้วต่อบนแผงด้านหน้าตรงกับอินเทอร์เฟซแบ็กเพลนด้านหลัง ขันสกรูยึดภายนอกของโมดูลให้แน่นด้วยแรงบิดสูงสุด 0.6 N-m (5.3 นิ้ว-ปอนด์) การติดตั้งทางกลอย่างถูกต้องช่วยให้การเชื่อมต่อบัสลอจิกสมบูรณ์ และสร้างการต่อลงดินที่มีความต้านทานต่ำผ่านโครงแชสซีโลหะ เพื่อป้องกัน EMI ความถี่สูงจากสถานีไฟฟ้าย่อย
