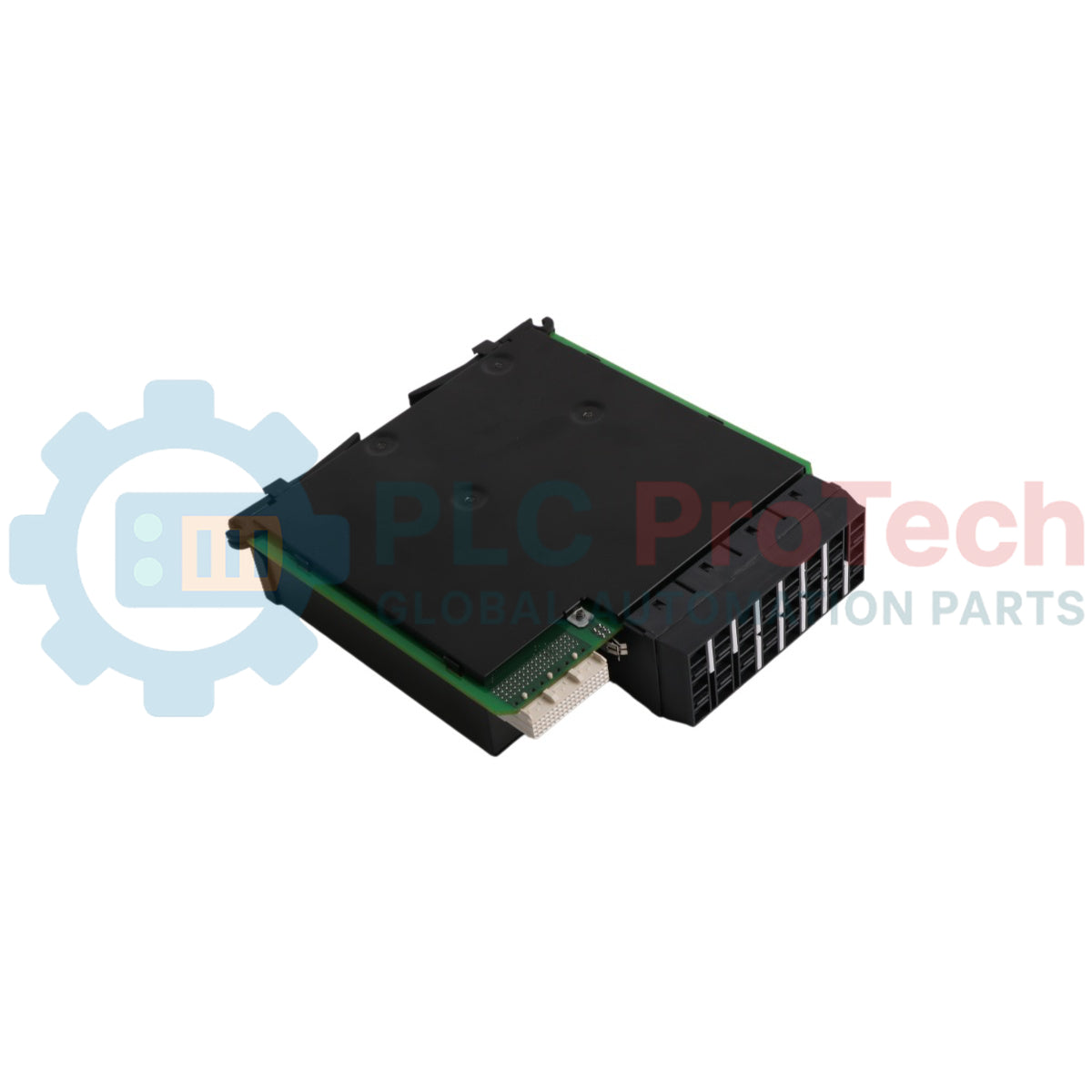

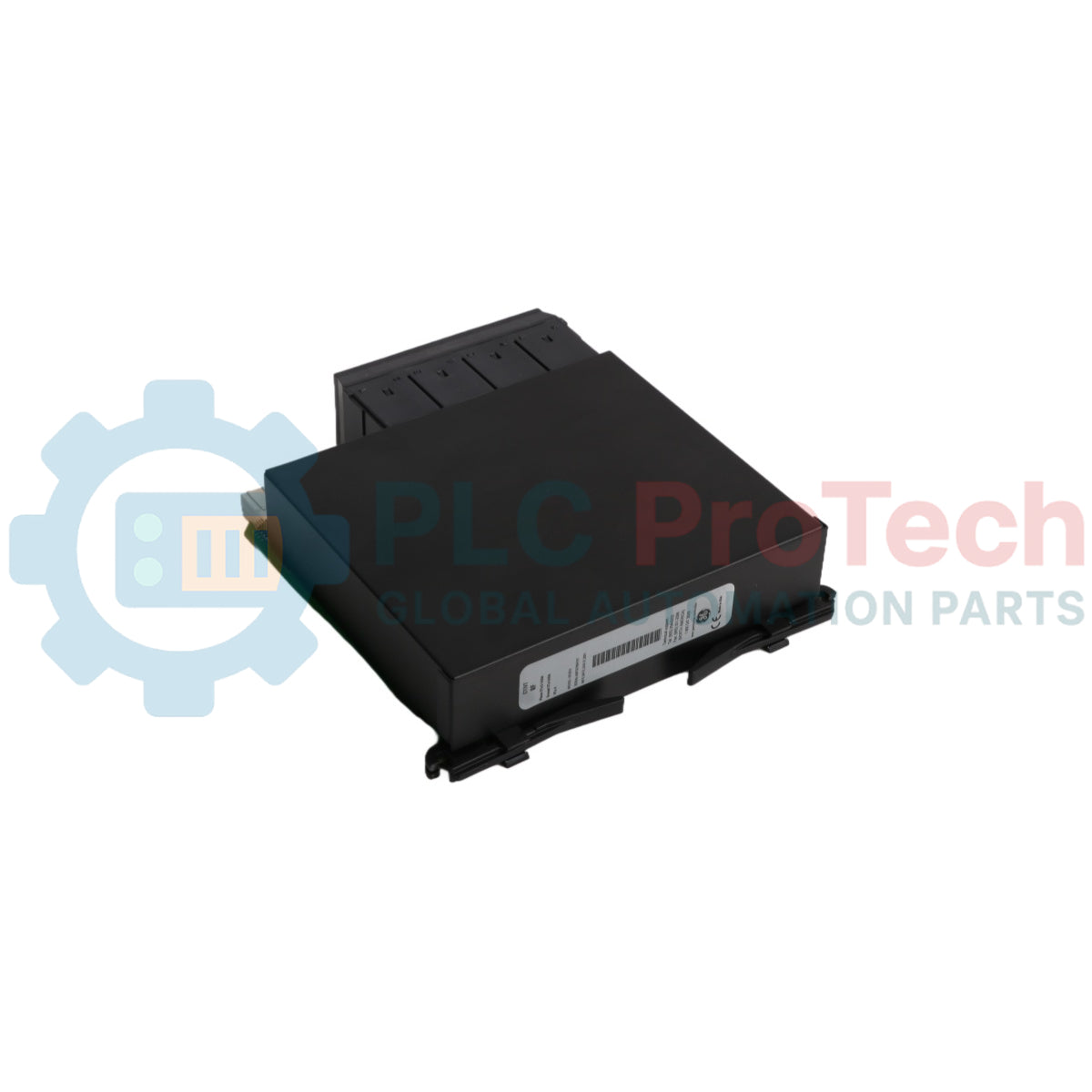

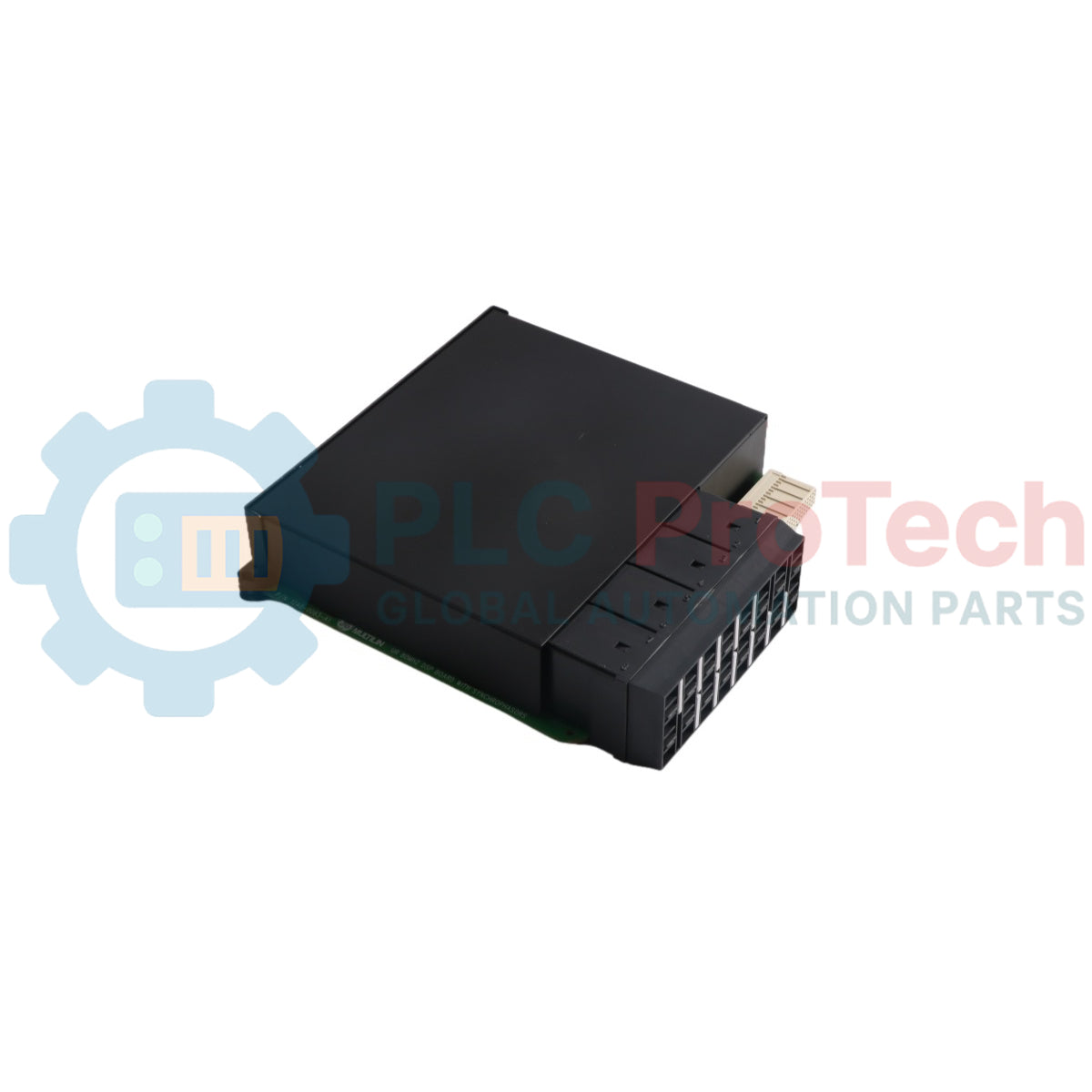

โมดูล CT/VT ซีรีส์ UR GE Multilin UR-8FV

คำอธิบาย

GE Multilin UR-8FV ทำหน้าที่เป็นส่วนประกอบอินเทอร์เฟซวัดสัญญาณแอนะล็อกเฉพาะทางภายในแพลตฟอร์ม Universal Relay (UR) ซึ่งออกแบบมาเพื่อเพิ่มขนาดหรือทดแทนการ์ดติดตามกำลังไฟฟ้ากระแสสลับ (AC) ชุดฮาร์ดแวร์นี้ใช้เก็บข้อมูลหลักของระบบ โดยรวมหม้อแปลงกระแสเฟส (CT) แบบ 1A/5A จำนวน 3 ตัวที่ทำงานแยกจากกัน หม้อแปลงกระแสกราวด์ (CT) แบบ 1A/5A จำนวน 1 ตัว และหม้อแปลงแรงดัน (VT) แบบ 4 ขั้วไว้ในโครงสร้างโมดูลเดียวกัน ใช้งานในสวิตช์เกียร์ของการไฟฟ้าและโครงข่ายไฟฟ้าอุตสาหกรรมขนาดใหญ่ GE Multilin UR-8FV จะแปลงรูปคลื่นแรงดันสูงและกระแสสูงให้เป็นพารามิเตอร์ไฟฟ้าระดับเครื่องมือวัด พร้อมส่งข้อมูลเทเลเมทรีแบบเรียลไทม์ที่แม่นยำไปยังแชสซีป้องกันหลัก เพื่อใช้ในการคำนวณระบบไฟฟ้าพื้นฐาน การสั่งตัดวงจรป้องกันโดยอัตโนมัติ และการตรวจสอบสถานะสายอย่างต่อเนื่อง

คุณสมบัติ

• การวัดสัญญาณแอนะล็อกรวม: รวมอินพุต CT เฟส 3 ช่อง อินพุต CT กราวด์ 1 ช่อง และอินเทอร์เฟซ VT 4 ขั้วไว้ในชุดโมดูลเดียว
• อินพุตด้านทุติยภูมิแบบสองอัตราส่วน: รองรับการเชื่อมต่อหม้อแปลงกระแสด้านทุติยภูมิมาตรฐานทั้ง 1A และ 5A เพื่อให้ใช้งานร่วมกับอุปกรณ์ภาคสนามได้อย่างกว้างขวาง
• การติดตามพารามิเตอร์ AC: เก็บข้อมูลแนวโน้มกระแสสามเฟสและกระแสกราวด์ รวมถึงรูปคลื่นแรงดันบัส/สายอย่างต่อเนื่อง
• การแยกวงจรโครงข่ายสถานีไฟฟ้า: ให้การแยกแบบกัลวานิกอย่างต่อเนื่องระหว่างทรานเซียนต์บนสายที่อาจสร้างความเสียหายกับชั้นประมวลผลไมโครโปรเซสเซอร์ที่มีความไว
• การกำหนดค่าซอฟต์แวร์แบบรวมศูนย์: ทำงานร่วมกับอินเทอร์เฟซตั้งค่า EnerVista UR ได้อย่างสมบูรณ์ เพื่อการปรับเทียบ การปรับสเกล และการแมปเหตุการณ์ให้สอดคล้องกัน

การใช้งาน

• เครือข่ายวัดสายและตรวจสอบฟีดเดอร์ในสถานีไฟฟ้าของการไฟฟ้า
• ระบบตรวจสอบการซิงโครไนซ์ของสายไฟฟ้าหรือเครื่องกำเนิดไฟฟ้าแบบแหล่งจ่ายคู่
• การประสานงานระบบป้องกันกระแสเกินของเฟสมาตรฐานและกราวด์ตกค้าง
• ระบบควบคุมมอเตอร์ไฟฟ้าแรงดันสูงและการจัดการทรัพย์สินในภาคอุตสาหกรรม

ข้อมูลการสั่งซื้อ

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

การติดตั้งบนแบ็กเพลน

ตรวจสอบให้แน่ใจว่าแชสซีรีเลย์ป้องกันปิดแหล่งจ่ายไฟโดยสมบูรณ์ก่อนดำเนินการซ่อมบำรุง จัดแนวการ์ดโมดูลให้ตรงกับรางช่องเสียบที่เลือกบนแผงด้านหลังของตัวเรือน Universal Relay จากนั้นเลื่อนส่วนประกอบไปด้านหน้าจนเชื่อมต่อกับอินเทอร์เฟซแบ็กเพลนภายในที่ทำงานอยู่ได้อย่างแน่นหนา

การลัดวงจรหม้อแปลงกระแส

อินพุตด้านทุติยภูมิของหม้อแปลงกระแสทั้งหมดต้องต่อผ่านชุดบล็อกลัดวงจรเชิงกลภายนอกก่อนเชื่อมต่อกับจุดขั้วต่อด้านหลัง ห้ามปล่อยให้วงจรด้านทุติยภูมิของหม้อแปลงกระแสเปิดวงจรขณะที่มีกระแสโหลดจากโครงข่ายไหลอยู่ในด้านปฐมภูมิ

การเลือกขนาดตัวนำ

บล็อกขั้วต่อที่เกี่ยวข้องกับโมดูลวัดนี้รองรับพื้นที่หน้าตัดสายไฟสูงสุด 10 American Wire Gauge (AWG) สำหรับการติดตั้งมาตรฐานในสถานีไฟฟ้าทั่วไป แนะนำให้ใช้สายตัวนำทองแดงขนาด 12 American Wire Gauge (AWG) ที่รองรับอุณหภูมิขั้นต่ำ 90 degC

การแยกทางไฟฟ้า

เดินสายขั้วต่อแอนะล็อกแรงดันต่ำทั้งหมดให้แยกจากบัสสื่อสารดิจิทัลที่มีสัญญาณรบกวนหรือสายควบคุม DC เสริมแบบไม่หุ้มฉนวน เพื่อป้องกันสัญญาณรบกวนแม่เหล็กเหนี่ยวนำไม่ให้ลดทอนความแม่นยำของการคำนวณ
