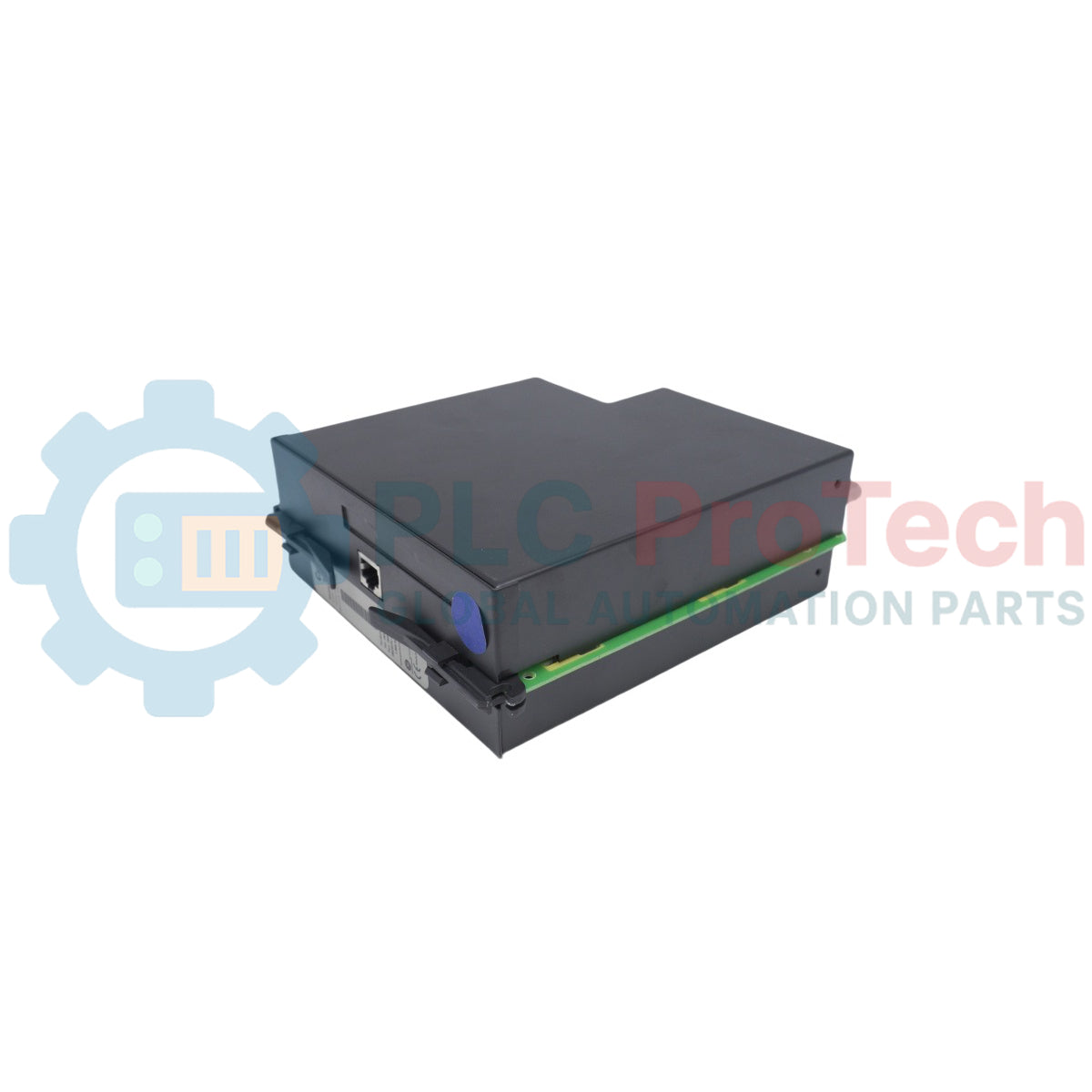

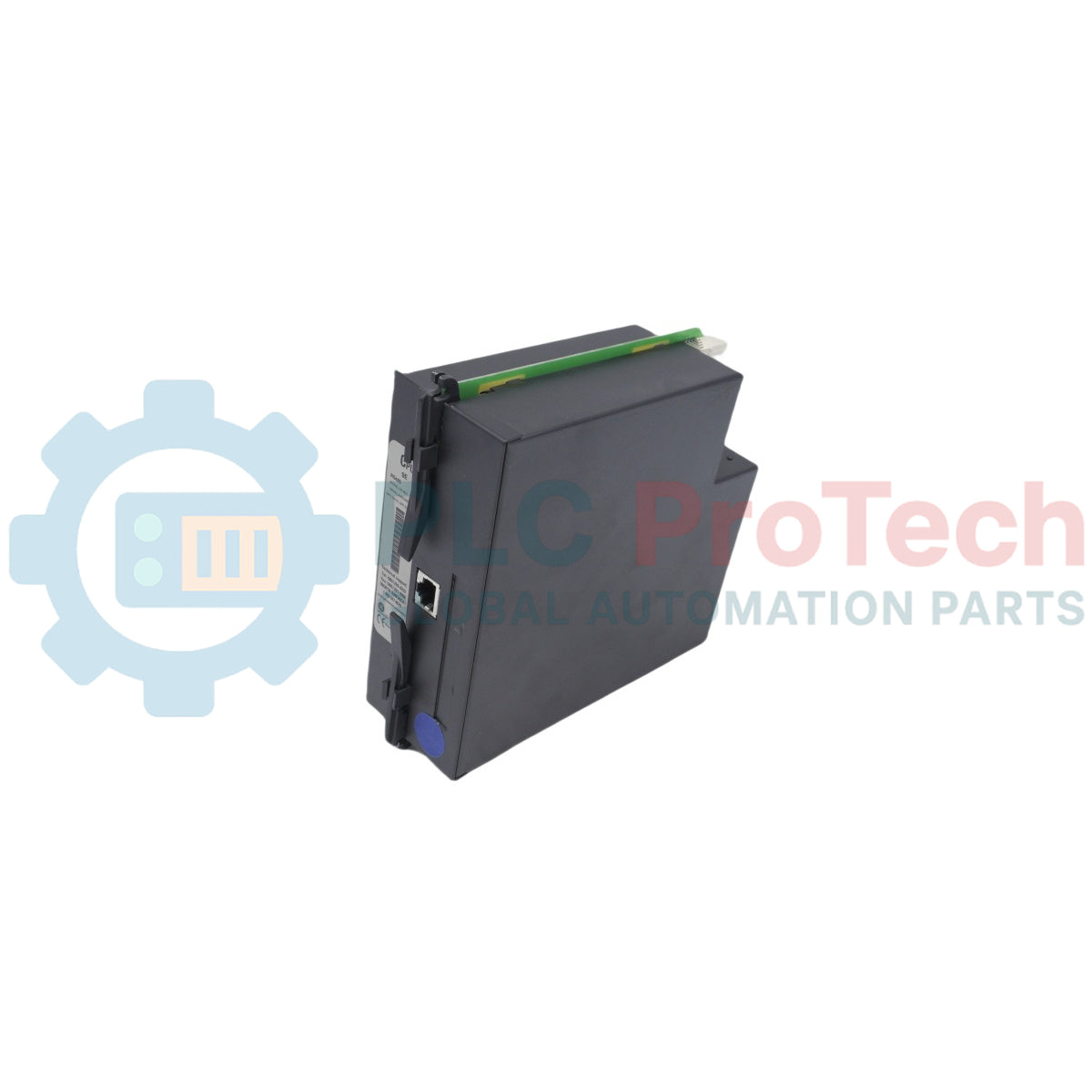

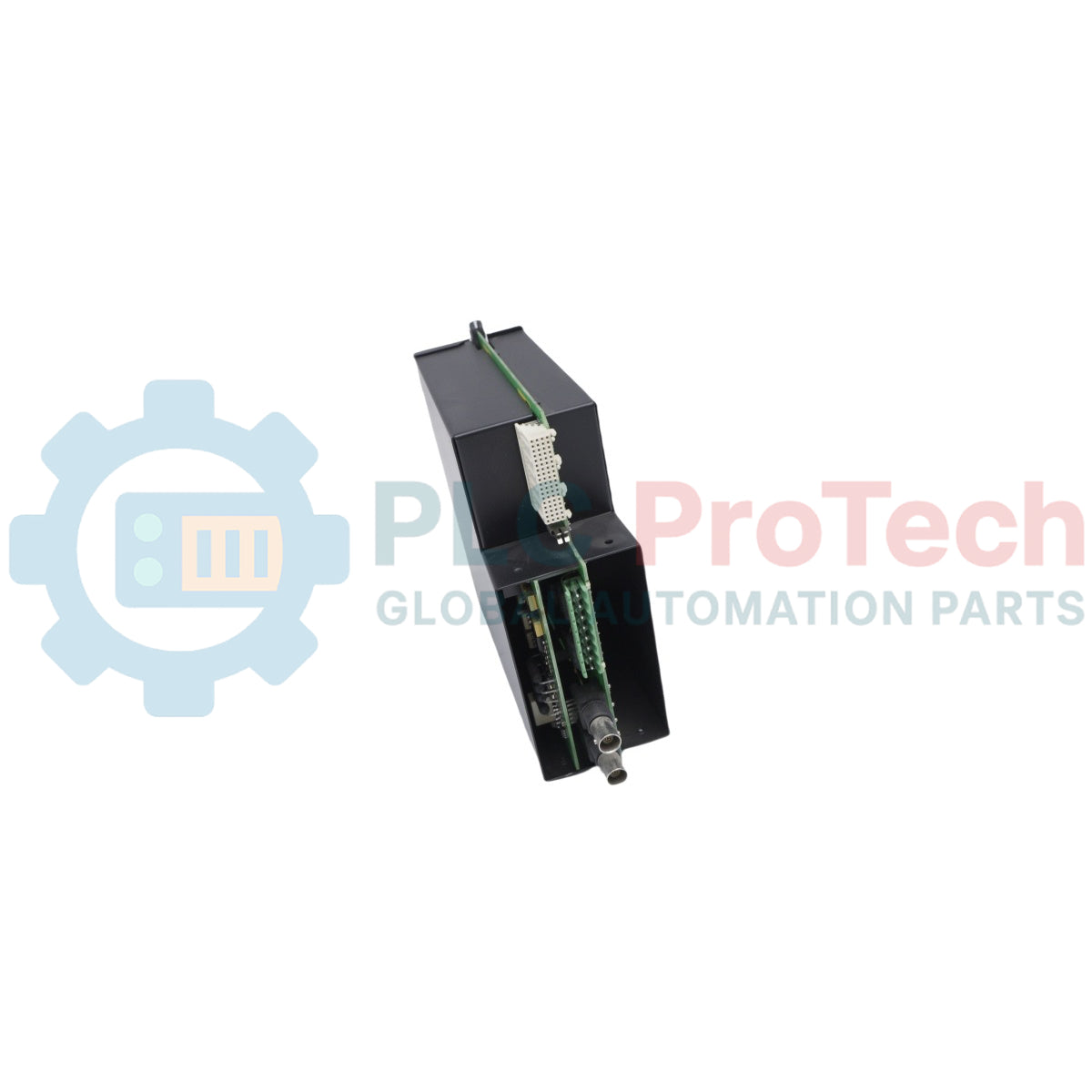

โมดูลหน่วยประมวลผลกลาง GE Multilin UR-9EH

คำอธิบาย

UR-9EH คือ โมดูลหน่วยประมวลผลกลาง (CPU) ประสิทธิภาพสูงที่ออกแบบมาสำหรับแพลตฟอร์มรีเลย์ป้องกัน GE Vernova Multilin Universal Relay (UR) Series โดยทำหน้าที่เป็นศูนย์กลางการคำนวณหลักของรีเลย์ มอบโครงสร้างพื้นฐานสำคัญที่จำเป็นสำหรับการประมวลผลอัลกอริทึมการป้องกันทางคณิตศาสตร์ การกำหนดค่าลอจิกเกต การควบคุมแลตช์ และการทำงานด้านเวลาระดับต่ำกว่ามิลลิวินาที

UR-9EH จัดอยู่ในสถาปัตยกรรม CPU ซีรีส์ 9E–9S ขั้นสูง และมอบแนวทางมาตรฐานสำหรับการอัปเกรดหรือเปลี่ยนการ์ดควบคุมรุ่นเก่า เสื่อมสภาพ หรือไม่ทำงานภายในระบบแชสซี UR ที่มีอยู่เดิม โมดูลนี้มีอินเทอร์เฟซ พอร์ตอีเทอร์เน็ต ในตัว เพื่อคงไว้ซึ่งการสื่อสารที่รวดเร็วและกำหนดเวลาได้อย่างแน่นอนตลอดระดับการควบคุมของสถานีไฟฟ้าย่อย ด้วยการรองรับโทโพโลยีการสื่อสารที่มีความทนทานควบคู่กับระบบวินิจฉัยภายในขั้นสูง จึงรับประกัน ความเข้ากันได้ของระบบอย่างสมบูรณ์กับการกำหนดค่ารีเลย์ป้องกันที่สำคัญ เช่น B30, L90 และ M60

คุณสมบัติ

• การเพิ่มประสิทธิภาพทรัพยากรผ่านการควบคุมการสแกนเซิร์ฟเวอร์: ฟังก์ชัน "การสแกนเซิร์ฟเวอร์" ในตัวสามารถปิดใช้งานได้ภายในเฟิร์มแวร์ เพื่อลดภาระการประมวลผล IEC 61850 ที่ไม่จำเป็น และเพิ่มความพร้อมใช้งานของการคำนวณ CPU สำหรับลูปการป้องกันหลักให้สูงสุด
• การผสานรวมแบ็กเพลนแบบเสียบแล้วใช้งานได้ทันที: จัดเตรียมพารามิเตอร์ข้อมูลพื้นฐาน ตรรกะการทำงานหลัก และพอร์ตการสื่อสารทางกายภาพโดยอัตโนมัติทันทีที่ติดตั้งเข้ากับแบ็กเพลน UR
• การผสานรวมเครือข่ายขั้นสูง: มาพร้อมพอร์ตอีเทอร์เน็ตในตัว รองรับโทโพโลยีการสื่อสารแบบสำรองและโปรโตคอลซิงโครไนซ์เวลาความแม่นยำสูง
• สื่อสำหรับการกำหนดค่าสองรูปแบบ: รองรับการแก้ไขพารามิเตอร์ทั้งหมดและการติดตามการวินิจฉัยผ่านอินเทอร์เฟซแป้นกดด้านหน้า หรือสภาพแวดล้อมซอฟต์แวร์ระยะไกล

การใช้งาน

• การอัปเกรดตรรกะการประมวลผลส่วนกลางสำหรับ รีเลย์ Multilin Universal ที่มีอยู่เดิม (B30, L90, M60 เป็นต้น)
• เครือข่ายระบบอัตโนมัติของสถานีไฟฟ้าย่อยที่ใช้สถาปัตยกรรม IEC 61850
• การเปลี่ยนการ์ดควบคุมที่ขัดข้องหรือเสื่อมสภาพในเครือข่ายป้องกันที่มีความสำคัญต่อภารกิจ

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

⚠️ กฎสำคัญในการเปลี่ยนทดแทน: General Electric กำหนดกฎการจับคู่ฮาร์ดแวร์ต่างรุ่นอย่างเคร่งครัด โมดูล CPU รุ่นใหม่ เช่น UR-9EH ต้องจับคู่กับโมดูล CT/VT รุ่นใหม่ภายในแชสซีเท่านั้น การใช้การ์ดตรวจจับสัญญาณแอนะล็อกรุ่นเก่าร่วมกับโปรเซสเซอร์ซีรีส์ 9E รุ่นใหม่จะทำให้เกิดการล็อก ฮาร์ดแวร์ไม่ตรงกัน หรือ ข้อผิดพลาด DSP บนแผงด้านหน้าทันที โปรดตรวจสอบอายุการผลิตของโมดูลในแชสซีเดิมที่ยังใช้งานได้ทุกครั้งก่อนใส่การ์ด

ขั้นตอนก่อนการติดตั้ง

• แยกแชสซี Universal Relay ออกจากสายส่งย่อยหรือสายจำหน่ายแรงดันสูงทั้งหมดโดยสมบูรณ์
• ตัดการเชื่อมต่อแหล่งจ่ายไฟเสริมรองทั้งหมด
• สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) ที่ต่อกราวด์ เพื่อป้องกันไม่ให้ไมโครโปรเซสเซอร์ภายในเสียหาย
• สำรองไฟล์การกำหนดค่ารีเลย์ที่มีอยู่ (.urs) ผ่านซอฟต์แวร์ EnerVista โดยใช้พอร์ตเครือข่าย หาก CPU รุ่นเก่ายังคงทำงานได้บางส่วน

การถอดโมดูลที่ชำรุด

1. คลายสกรูยึดโมดูลที่อยู่ด้านนอกส่วนบนและล่างของสล็อต CPU (โดยทั่วไปคือสล็อต F ในโครง UR มาตรฐานส่วนใหญ่)
2. ดึงมือจับสำหรับถอดโมดูลออกด้านนอกอย่างราบรื่น เพื่อแยกการ์ดออกจากขั้วต่อแบ็กเพลน

การใส่ UR-9EH

1. จัดแนวตัวนำพลาสติกบนแผงวงจร UR-9EH ให้ตรงกับร่องเลื่อนภายในช่องแชสซีที่ว่างอยู่
2. เลื่อนโมดูลตรงเข้าไปในช่องจนกว่าแผ่นปิดจะเสมอกับโครงโดยรอบอย่างสมบูรณ์
3. กดบริเวณขอบให้แน่นเพื่อให้แน่ใจว่าขั้วต่อด้านหลังแบบหลายพินล็อกเข้ากับแบ็กเพลนอย่างสมบูรณ์
4. ขันสกรูยึดด้านบนและด้านล่างให้แน่นเพื่อยึดจุดสัมผัสกราวด์ทางกายภาพ หมายเหตุ: โมดูล CPU อาศัยการต่อลงกราวด์ทางกลตามมาตรฐานของแชสซี และไม่จำเป็นต้องใช้สายกราวด์ป้องกันไฟกระชากแบบเฉพาะที่แยกอิสระ

การบูตและการจัดเตรียมระบบหลังการติดตั้ง

1. จ่ายไฟเสริมกลับเข้าสู่โมดูลแหล่งจ่ายไฟของแชสซี UR
2. ตรวจสอบลำดับการทดสอบตัวเองบนจอแสดงผลคริสตัลเหลวที่แผงด้านหน้า โดยตรวจสอบว่าไม่มีสถานะ HARDWARE MISMATCH, DSP ERROR หรือ WRONG TRANSCEIVER แสดงขึ้น
3. เชื่อมต่อสาย Ethernet หรือสายอนุกรมเพื่อเชื่อมต่อพีซีที่ใช้งานแพลตฟอร์ม EnerVista ของคุณ แล้วอัปโหลดพารามิเตอร์เฟิร์มแวร์เฉพาะแอปพลิเคชันและโปรไฟล์การป้องกัน

คำถามที่พบบ่อย

ฟีเจอร์ Server Scanning บนโมดูลนี้มีความสำคัญอย่างไร

ฟีเจอร์ "Server Scanning" ในตัวสามารถปิดใช้งานได้โดยตั้งใจภายในการกำหนดค่าเฟิร์มแวร์ การดำเนินการนี้ช่วยเพิ่มทรัพยากรการประมวลผลภายในอย่างมากสำหรับรูปแบบการติดตั้งในสถานีไฟฟ้าย่อยที่ไม่ได้ใช้หรือต้องการฟังก์ชันไคลเอ็นต์/เซิร์ฟเวอร์ IEC 61850 อย่างเต็มรูปแบบ และจัดสรรทรัพยากรใหม่ให้กับการคำนวณหลักอื่น ๆ

จะเกิดอะไรขึ้นหากจับคู่ UR-9EH กับการ์ดตรวจวัดแอนะล็อกรุ่นเก่า

 การพยายามจับคู่โปรเซสเซอร์ซีรีส์ 9E นี้กับการ์ดตรวจวัด CT/VT รุ่นเก่าจะทำให้เกิดความขัดแย้งทางสถาปัตยกรรมทันที รีเลย์โฮสต์จะแสดงข้อผิดพลาดฮาร์ดแวร์ไม่ตรงกันอย่างต่อเนื่อง หรือเข้าสู่สถานะล็อกข้อผิดพลาด DSP บนหน้าจอด้านหน้า ส่งผลให้การทำงานด้านการป้องกันถูกระงับจนกว่าจะจัดให้ฮาร์ดแวร์ต่างรุ่นสามารถใช้งานร่วมกันได้

โมดูล CPU นี้จำเป็นต้องใช้สายกราวด์ภายนอกแบบเฉพาะหรือไม่

ไม่จำเป็นต้องใช้สายกราวด์ป้องกันไฟกระชากแบบเฉพาะที่แยกอิสระสำหรับโมดูลนี้ ตัวเครื่องมีการต่อลงกราวด์ที่เพียงพอผ่านจุดสัมผัสกราวด์ทางกลของแชสซีทั้งหมด เมื่อขันสกรูยึดแผ่นปิดด้านบนและด้านล่างให้แนบสนิทกับโครงโดยรอบ
