GE Multilin UR-9NH / UR9NH โมดูล CPU ซีรีส์ UR

คำอธิบาย

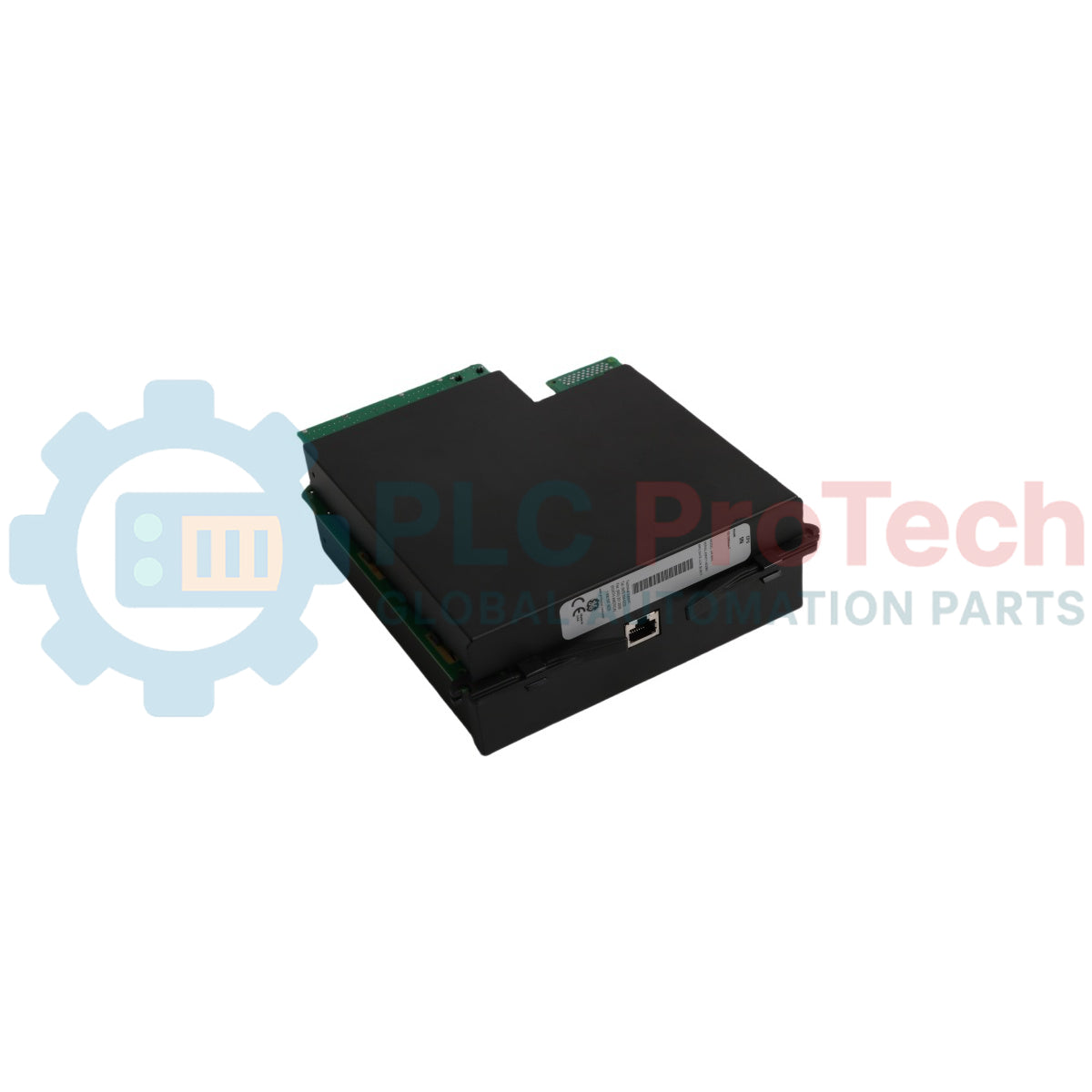

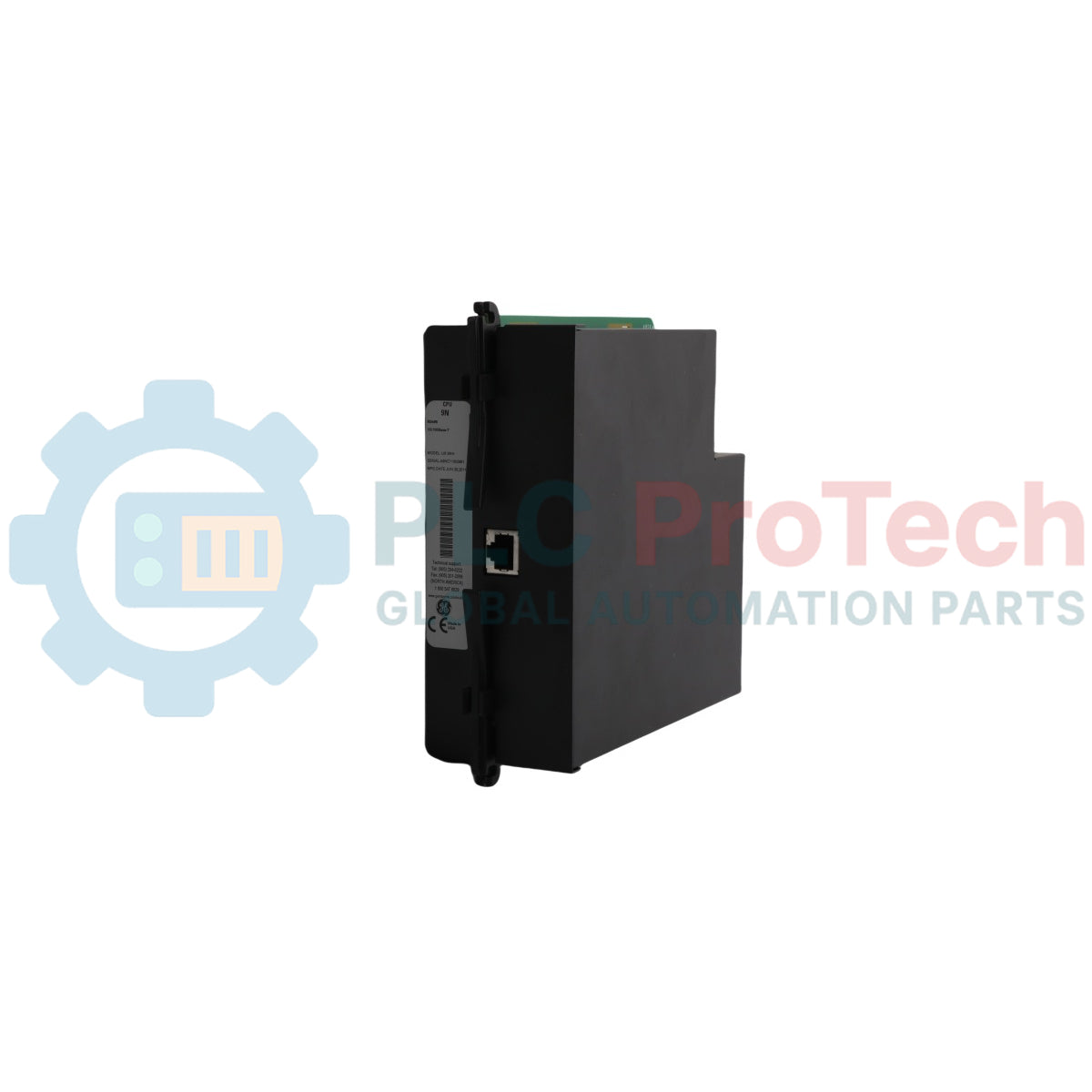

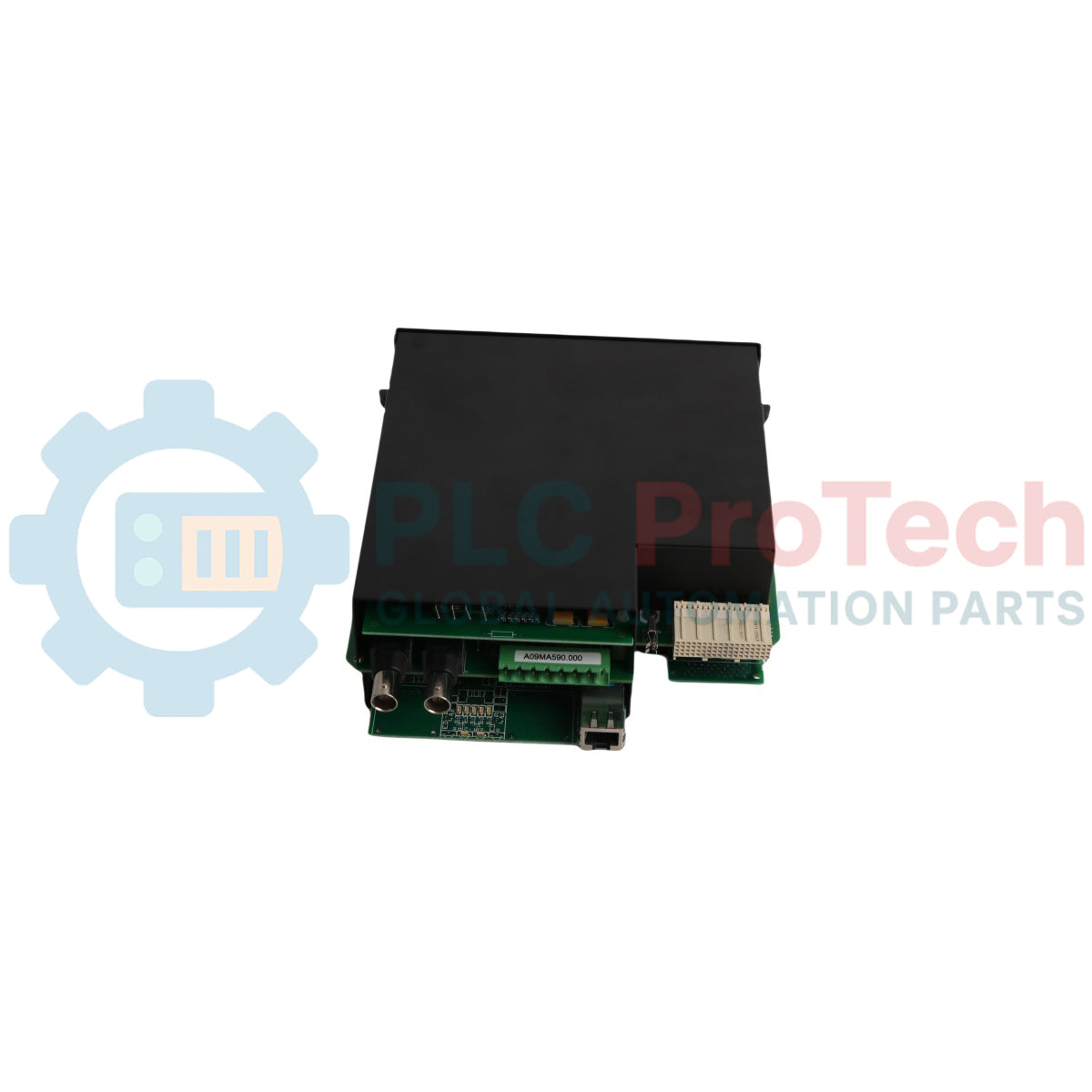

GE Multilin UR-9NH เป็นโมดูลหน่วยประมวลผลกลางที่ออกแบบมาสำหรับแพลตฟอร์ม UR Series (Universal Relay) โดยทำหน้าที่เป็นแกนหลักด้านการจัดการ การควบคุม และการประมวลผลสำหรับอุปกรณ์ระบบอัตโนมัติและระบบป้องกันประสิทธิภาพสูง เช่น T60 Transformer Protection System โมดูลนี้รองรับอัลกอริทึมการป้องกันขั้นสูง จัดการลอจิกของระบบผ่านอัลกอริทึมที่ตั้งโปรแกรมไว้ และขับเคลื่อนการเชื่อมต่อระหว่างตัวแปรภาคสนามกับอุปกรณ์เครือข่าย

UR-9NH มอบความสามารถด้านการประมวลผลและการสื่อสารดิจิทัลอย่างครบถ้วน อินเทอร์เฟซการสื่อสารในตัวติดตั้งชุดการเชื่อมต่อแบบคู่ ซึ่งประกอบด้วยพอร์ต RS485 และอินเทอร์เฟซอีเทอร์เน็ตความเร็วสูง 10/100Base-T ชุดเครือข่ายนี้รองรับโปรโตคอลสำคัญสำหรับระบบอัตโนมัติในงานสาธารณูปโภคหลายรายการ รวมถึง Modbus TCP/IP และ DNP 3.0 ช่วยให้ผสานรวมเข้ากับระบบ SCADA อุตสาหกรรมและสถาปัตยกรรมการสื่อสารของสถานีไฟฟ้าสมัยใหม่ได้อย่างมีประสิทธิภาพ นอกจากนี้ โมดูลรุ่นนี้ยังมาพร้อมแหล่งจ่ายไฟช่วงกว้าง 125 / 250 V AC/DC ที่ออกแบบให้ทนทานต่อสภาพแวดล้อมของสถานีไฟฟ้าและติดตั้งรวมอยู่ในชุดฮาร์ดแวร์ ผลิตขึ้นเป็นส่วนหนึ่งของการปรับปรุงฮาร์ดแวร์ GE Multilin รุ่น 4.0x หรือสูงกว่า โดยมีฉลากสีน้ำเงินบนแผงด้านหน้าเพื่อช่วยให้ติดตั้งภาคสนามได้อย่างถูกต้องและป้องกันการใช้ฮาร์ดแวร์ต่างเวอร์ชันร่วมกับระบบรุ่นเก่า

คุณสมบัติ

• การประมวลผลกลางขั้นสูง: ขับเคลื่อนการทำงานของลอจิกส่วนกลางทั้งหมด รูทีนการป้องกัน และขั้นตอนการวินิจฉัยสำหรับแชสซีรีเลย์ UR Series ที่รองรับ
• การเชื่อมต่ออเนกประสงค์: มาพร้อมพอร์ตอนุกรม RS485 และขั้วต่ออีเทอร์เน็ต 10/100Base-T เพื่อรองรับการสื่อสารข้อมูลอุตสาหกรรมความเร็วสูง
• แหล่งจ่ายไฟในตัว: สร้างขึ้นพร้อมโมดูลแหล่งจ่ายไฟหลักแรงดันสูง 125 / 250 V AC/DC ที่ฝังอยู่ในชุดประกอบโดยตรง
• รองรับซอฟต์แวร์ EnerVista: เชื่อมต่อกับเครื่องมือซอฟต์แวร์ EnerVista ได้อย่างราบรื่นสำหรับการกำหนดค่า การสำรองข้อมูล การติดตามสัญญาณ และการตั้งค่าพารามิเตอร์ผ่านลิงก์เครือข่ายมาตรฐาน
• การระบุรุ่นด้วยรูปลักษณ์ที่ชัดเจน: ใช้ฉลากระบุสีน้ำเงินสดเพื่อแสดงความเข้ากันได้กับการ์ด DSP และการ์ดวินิจฉัย CT/VT ความเร็วสูงรุ่นใหม่

การใช้งาน

• การป้องกันโครงข่ายสถานีไฟฟ้า: ทำหน้าที่เป็นแกนหลักด้านลอจิกและการประมวลผลความเร็วสูงในระบบ เช่น B30 หรือ T60 Transformer Protection System ภายในสภาพแวดล้อมการผลิตหรือส่งจ่ายไฟฟ้าของการไฟฟ้า
• การผสานรวม SCADA ของสถานีไฟฟ้า: เชื่อมโยงค่าการวัดระดับภาคสนามและสัญญาณควบคุมไปยังสถานีแม่ข่ายผ่านอีเทอร์เน็ต 10/100Base-T หรือ RS485 โดยใช้สายสื่อสาร Modbus หรือ DNP 3.0
• ระบบอัตโนมัติในโรงงานอุตสาหกรรม: นำไปใช้ในโรงไฟฟ้า เหมืองแร่ หรือโรงงานผลิตที่มีความต้องการสูง และต้องใช้ตัวควบคุมรีเลย์ส่วนกลางที่ทนทาน ซึ่งจ่ายไฟจากระบบไฟฟ้าสถานีมาตรฐาน 125 / 250 V AC/DC

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

• ความปลอดภัยของไฟควบคุม: การถอดหรือใส่โมดูลต้องเริ่มดำเนินการเมื่อแยกแหล่งจ่ายไฟควบคุมหลักที่จ่ายให้แชสซีรีเลย์ออกโดยสมบูรณ์ และตรวจสอบแล้วว่าไม่มีแรงดันไฟฟ้าเท่านั้น
• การต่อลงดินเพื่อป้องกันไฟฟ้าสถิต: ช่างเทคนิคต้องใช้สายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) ที่ได้รับการรับรองเมื่อสัมผัสการ์ดภายในหรือชิ้นส่วนแชสซี เพื่อป้องกันความเสียหายจากไฟฟ้าสถิต
• การตรวจสอบฉลากฮาร์ดแวร์: ตรวจสอบว่าฉลากสีน้ำเงินบน CPU ตรงกับการกำหนดค่าฉลากสีน้ำเงินของส่วนประกอบ CT/VT หรือ DSP ที่มีอยู่ การใส่การ์ดที่ไม่ตรงกันในระบบรุ่นเก่าอาจทำให้อุปกรณ์หยุดทำงานและสร้างรหัส "DSP ERROR" หรือ "HARDWARE MISMATCH"
• การถอดสายเคเบิล: ถอดสายอีเทอร์เน็ต 10/100Base-T ออกจากพอร์ตด้านหน้า/ด้านหลังของโมดูลก่อนคลายสกรูยึดหรือพยายามถอดการ์ดออกจากแบ็กเพลนภายใน
• การติดตั้งโมดูลเข้าตำแหน่ง: จัดแนวการ์ดตามรางที่กำหนดภายในตัวเครื่อง เลื่อนเข้าอย่างระมัดระวังจนล็อกเข้ากับแบ็กเพลนจนสุด และยึดคลิปตัวดึงด้านบน/ด้านล่างให้เข้าที่
