ชุดขั้วต่อ Genius General Electric IC660TBA021

คำอธิบาย

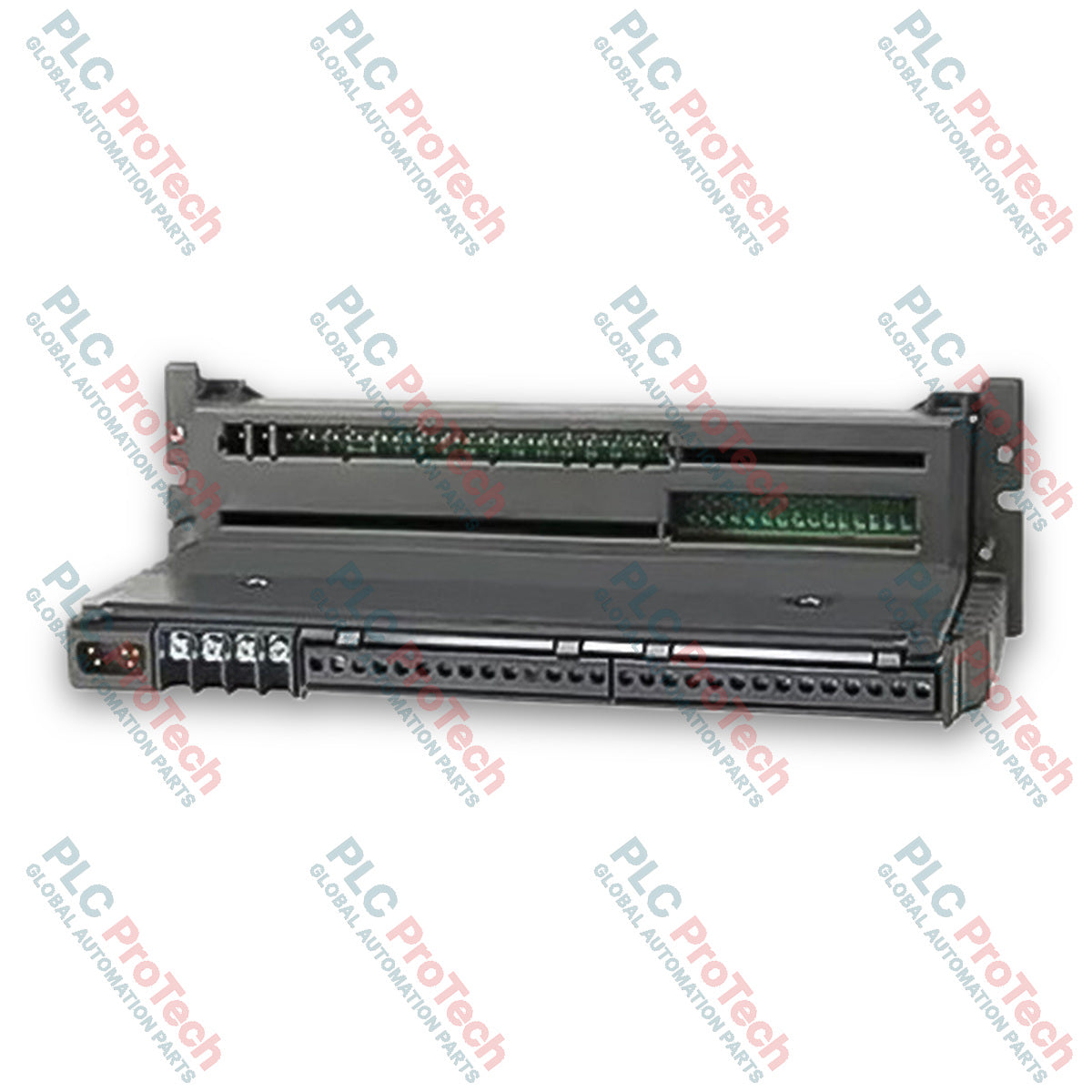

General Electric IC660TBA021 เป็นชุดขั้วต่อ I/O Genius ที่ออกแบบมาโดยเฉพาะเพื่อรองรับบล็อกอินพุต RTD (Resistance Temperature Detector) ภายในสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรม ชุดขั้วต่อนี้ทำงานกับแหล่งจ่ายไฟ DC พิกัด 24/48 โวลต์ และให้ความสามารถในการต่อปลายสัญญาณและเชื่อมต่อสัญญาณที่เชื่อถือได้สำหรับสภาพแวดล้อมการควบคุมกระบวนการและการเก็บข้อมูลที่มีความต้องการสูง ออกแบบมาให้ผสานการทำงานกับโมดูลอินเทอร์เฟซเครือข่าย Genius ที่เข้ากันได้ เช่น QBIM และ PCIM ได้อย่างราบรื่น ช่วยให้การสื่อสาร I/O แบบกระจายทั่วพื้นที่โรงงานมีความเสถียร

ชุดขั้วต่อนี้มีวงจรอินพุต RTD แยกกัน 6 วงจร จัดเป็น 3 กลุ่มอิสระที่แยกทางไฟฟ้า กลุ่มละ 2 วงจร รองรับเซนเซอร์หลายประเภทโดยกำเนิด ได้แก่ RTD แบบแพลทินัม นิกเกิล และทองแดง พร้อมดำเนินการทำให้เป็นเชิงเส้นภายในตามโปรไฟล์เซนเซอร์ที่เลือก ข้อมูลอุณหภูมิจะถูกประมวลผลและรายงานไปยัง CPU ของระบบโดยตรงในหน่วยวิศวกรรม ให้ข้อมูลป้อนกลับความละเอียดสูงในหน่วยองศาเซลเซียสหรือฟาเรนไฮต์ระดับหนึ่งในสิบ องศ์ระดับหนึ่งในสิบ หรือค่าดิบ

IC660TBA021 ออกแบบมาเพื่อความน่าเชื่อถือสูงและการบำรุงรักษาที่สะดวก โดยผ่านการสอบเทียบจากโรงงาน จึงไม่จำเป็นต้องดำเนินการสอบเทียบเป็นระยะในพื้นที่ ตัวเครื่องมีความสามารถในการวินิจฉัยในตัวอย่างครอบคลุม ซึ่งตรวจสอบสายขาด อินพุตลัดวงจร สัญญาณเตือนอินพุตสูงและต่ำ ข้อผิดพลาดในการเดินสาย และความขัดข้องภายนอกอย่างต่อเนื่อง ช่วยให้แก้ไขปัญหาได้รวดเร็วและเพิ่มเวลาพร้อมใช้งานของระบบสูงสุด

คุณสมบัติ

• วงจรอินพุต RTD 6 วงจร แบ่งเป็น 3 กลุ่มอิสระที่แยกทางไฟฟ้า กลุ่มละ 2 วงจร
• เข้ากันได้กับกำลังไฟอินพุตและช่วงสัญญาณ 24/48 โวลต์ DC
• รองรับ RTD แบบแพลทินัม นิกเกิล และทองแดงโดยกำเนิด พร้อมการทำให้เป็นเชิงเส้นอัตโนมัติ
• ออกแบบให้สอบเทียบจากโรงงาน ไม่ต้องปรับตั้งด้วยตนเองหรือสอบเทียบในพื้นที่
• ระบบวินิจฉัยขั้นสูงในตัวสำหรับตรวจจับสายขาด ลัดวงจร ข้อผิดพลาดในการเดินสาย และสัญญาณเตือนสูง/ต่ำ
• ออกแบบให้ผสานการทำงานกับโมดูลอินเทอร์เฟซเครือข่าย Genius เช่น QBIM และ PCIM ได้อย่างราบรื่น

การใช้งาน

• การตรวจสอบอุณหภูมิแบบกระจายและการเก็บข้อมูล
• ระบบควบคุมกระบวนการในโรงงานเคมีและปิโตรเคมี
• การผลิตพลังงานและการตรวจสอบกังหัน
• ระบบอัตโนมัติในงานผลิตและห้องทดสอบสภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

• อินเทอร์เฟซบัส Genius: เชื่อมต่อโดยตรงกับโมดูลบล็อก Genius และการ์ดสื่อสารเครือข่ายที่เข้ากันได้
• จุดต่อเซนเซอร์: ขั้วต่อสกรูที่มั่นคงสำหรับการเชื่อมต่ออินพุต RTD แบบ 2 สาย 3 สาย หรือ 4 สาย ตามข้อกำหนดของการกำหนดค่า
• การแยกกลุ่ม: กลุ่มอินพุตที่แยกทางไฟฟ้าเพื่อลดกราวด์ลูปและสัญญาณรบกวนโหมดร่วม

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าได้ตัดการจ่ายไฟทั้งหมดไปยังบล็อก Genius I/O และชุดขั้วต่อที่เกี่ยวข้องก่อนติดตั้งหรือถอดออก
ยึดชุดขั้วต่อเข้ากับแผงหรือแผ่นฐานที่กำหนดอย่างแน่นหนา โดยปฏิบัติตามแนวทางมาตรฐานสำหรับตู้ควบคุมอุตสาหกรรม
ตรวจสอบขั้วไฟฟ้าและการเดินสายสัญญาณของเซนเซอร์ RTD ทั้งหมดให้ถูกต้องก่อนจ่ายไฟให้ระบบ
ยืนยันการต่อตัวต้านทานปลายสายเครือข่ายและการตั้งค่าสวิตช์แอดเดรสบนโมดูลบล็อกที่เกี่ยวข้อง เพื่อให้สื่อสารบนบัส Genius ได้อย่างถูกต้อง
