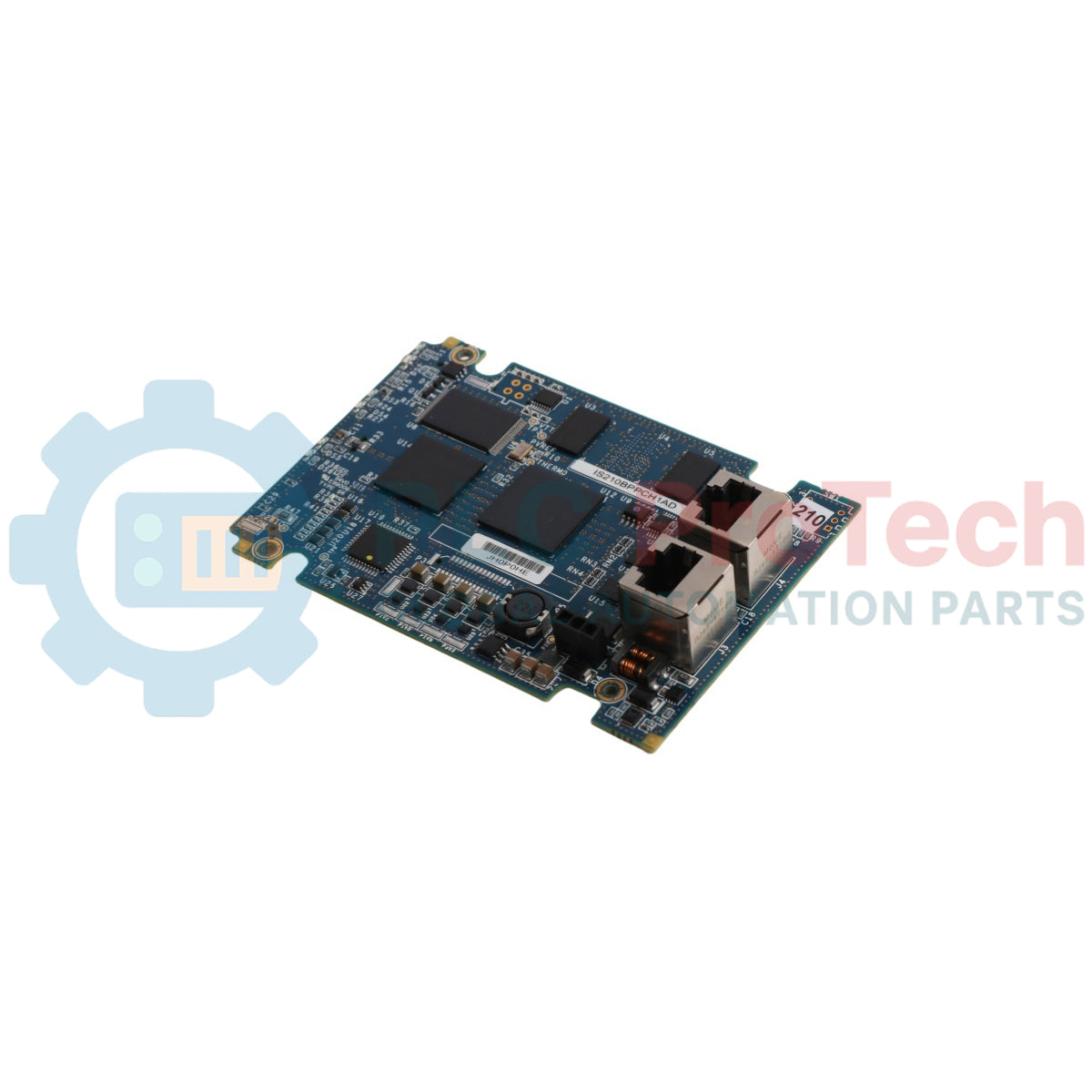

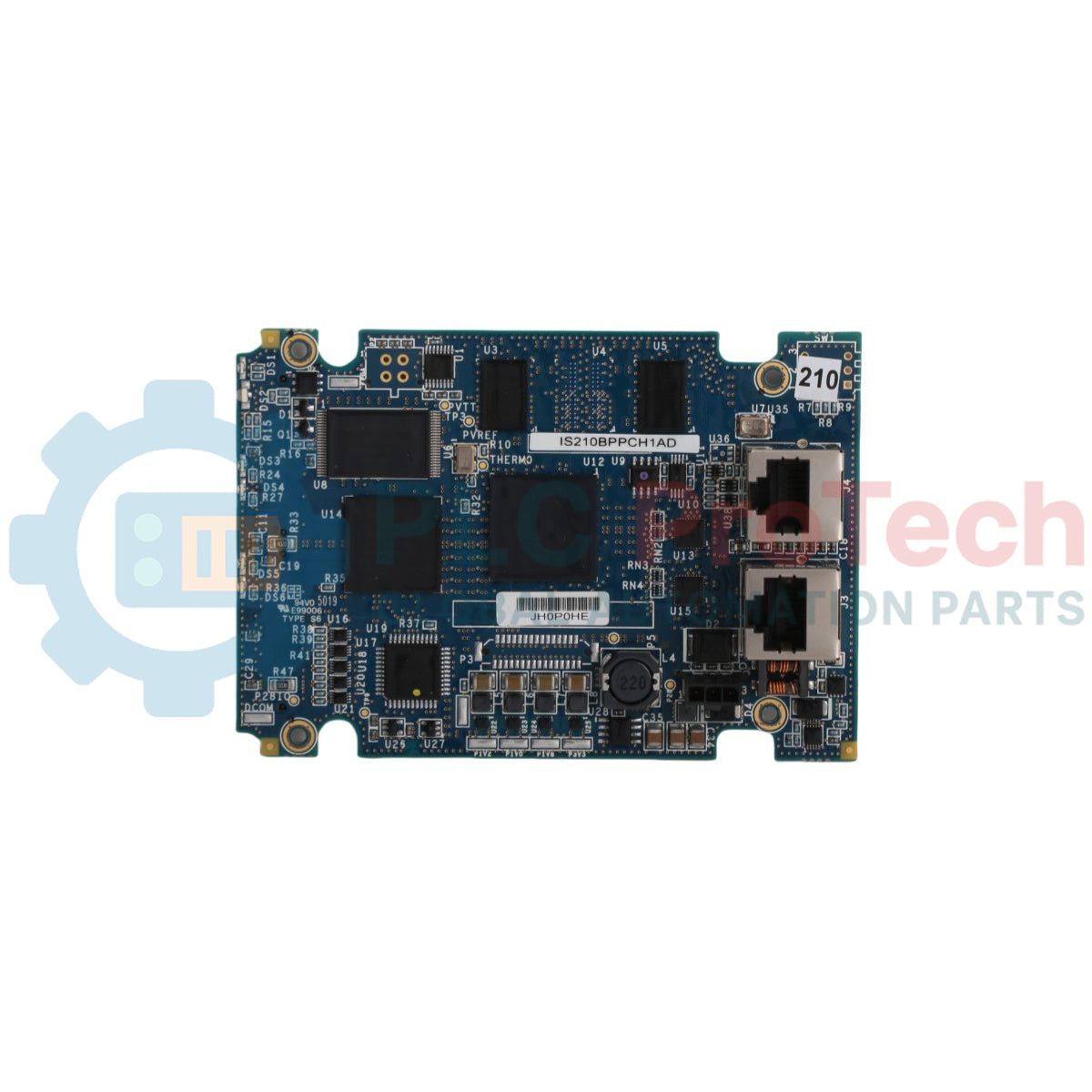

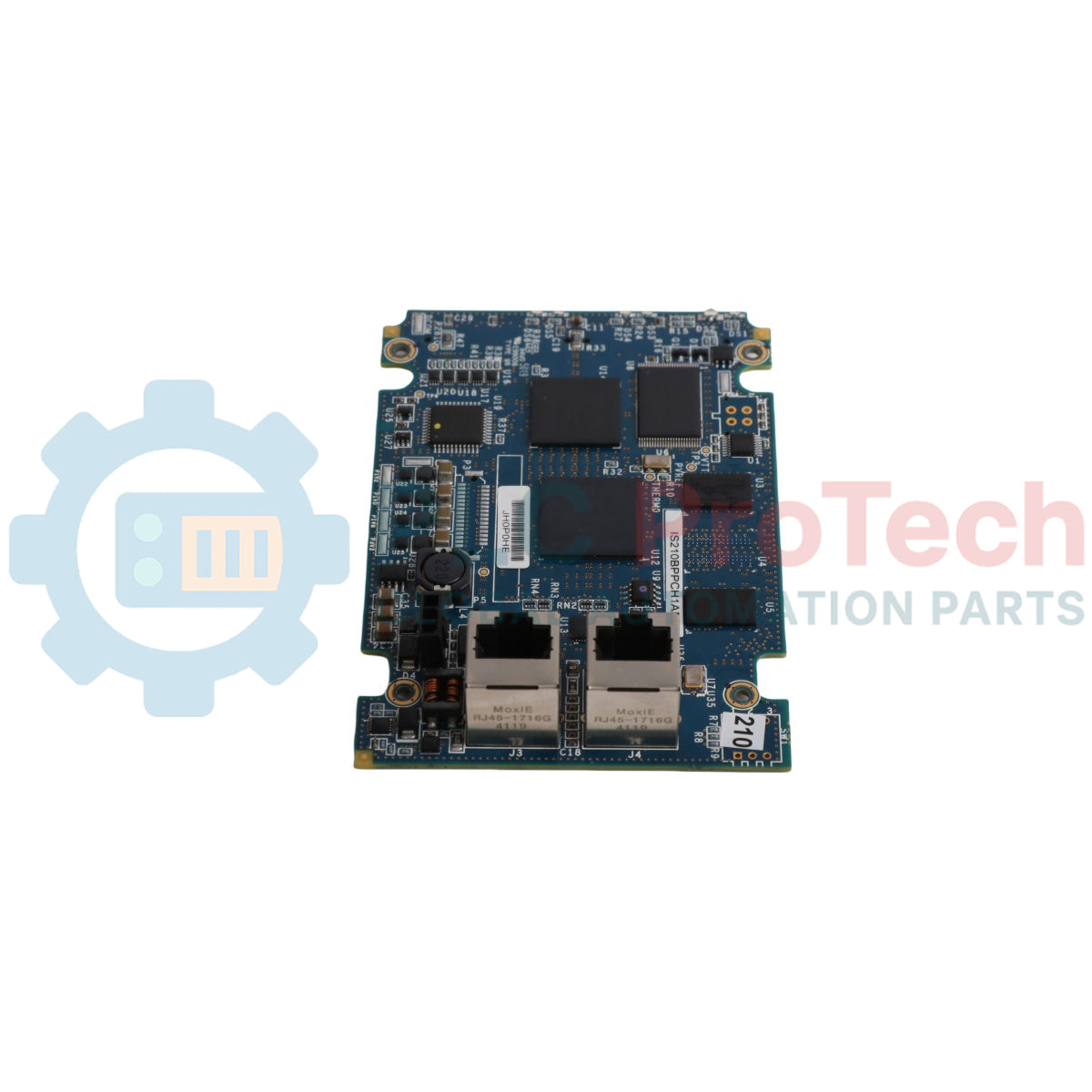

General Electric IS210BPPCH1AD บอร์ดประมวลผลแพ็ก I/O

SKU IS210BPPCH1AD

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS210BPPCH1AD
Country of origin:สหรัฐอเมริกา
Product Type: บอร์ดประมวลผลแพ็ก I/O
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 320g
Dimensions: 29.2 ซม. x 13 ซม. x 2.7 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

IS210BPPCH1AD ทำหน้าที่เป็นบอร์ดประมวลผลแพ็ก I/O โดยเฉพาะ ซึ่งออกแบบโดย General Electric เพื่อเชื่อมต่อภายในแพ็ก I/O แบบกระจายต่าง ๆ ที่ทำงานภายใต้ ซีรีส์ระบบควบคุมกังหัน Mark VI บอร์ดวงจรนี้ใช้ตัวย่อฟังก์ชัน BPPC และทำหน้าที่เป็นหน่วยประมวลผลภายในพื้นที่ ซึ่งเก็บตัวอย่าง ประมวลผล และแปลงข้อมูลภาคสนามชั่วขณะของระบบย่อยให้อยู่ในรูปแบบอนุกรม ก่อนสื่อสารข้อมูลผ่านโครงข่ายหลักของระบบควบคุม IS210BPPCH1AD ได้รับการออกแบบมาโดยเฉพาะสำหรับชุดขับเคลื่อนอัตโนมัติของกังหันก๊าซ กังหันไอน้ำ และกังหันลม โดยเป็นการปรับปรุงการทำงานครั้งสำคัญเหนือสถาปัตยกรรมควบคุมรุ่นก่อนหน้า ด้วยการรองรับพารามิเตอร์พลังงานทางเลือกที่หลากหลาย โมดูลฮาร์ดแวร์นี้ได้รับการปรับให้เหมาะสมเฉพาะกับการกำหนดค่า Mark VI และ Mark VIe มาตรฐาน และไม่รองรับระบบแพลตฟอร์มนิรภัย Mark VIeS อย่างชัดเจน แผงวงจรพิมพ์สองด้านนี้ใช้เทคโนโลยีติดตั้งบนพื้นผิว (SMT) ควบคู่กับแนวทางมาตรฐานในการลดแรงดันไฟฟ้าเกินและควบคุมแรงดันไฟฟ้า เพื่อจัดการสัญญาณรบกวนจากการจ่ายไฟและปกป้องไมโครคอมโพเนนต์ภายในจากการเสื่อมสภาพเนื่องจากสัญญาณผันผวนในพื้นที่อุตสาหกรรมที่มีการสั่นสะเทือนสูง

คุณสมบัติ

การจัดวางบอร์ดสองด้านที่ใช้เทคโนโลยีติดตั้งบนพื้นผิว (SMT) ความหนาแน่นสูง เพื่อเพิ่มประสิทธิภาพการจัดวางส่วนประกอบวงจรรวม
ติดตั้งพอร์ตสื่อสารอีเทอร์เน็ตสองพอร์ตบนพื้นผิวด้านบนของบอร์ด เพื่อกำหนดเส้นทางเครือข่ายภายในพื้นที่โดยตรง
โครงสร้างมาตรฐานสำหรับลดแรงดันไฟฟ้าเกิน ซึ่งรวมอาร์เรย์ตัวต้านทานเครือข่ายแบบอินไลน์ ไดโอด โช้ก และทรานซิสเตอร์เฉพาะทาง
รูยึดมุมที่เจาะจากโรงงาน จับคู่กับช่องเว้าด้านข้างทรงมนที่เป็นโครงสร้าง เพื่อยึดฮาร์ดแวร์ด้วยสเปเซอร์แบบยึดด้วยสกรูที่แข็งแรง
ประวัติการปรับปรุงฟังก์ชันแบบสองระดับ (AD) ซึ่งระบุถึงการอัปเดตเกณฑ์มาตรฐานการประมวลผลทางไฟฟ้า โดยไม่เปลี่ยนแปลงพื้นที่ติดตั้งเดิม
เคลือบสารเคลือบป้องกันแบบคอนฟอร์มัลอย่างทั่วถึงบน PCB พื้นฐาน เพื่อป้องกันฝุ่นจากสภาพแวดล้อมและการแทรกซึมของความชื้น

การใช้งาน

ลูปประมวลผลข้อมูลแพ็ก I/O แบบกระจายภายในระบบควบคุมกังหัน Speedtronic
ชุดขับเคลื่อนอัตโนมัติสำหรับกังหันก๊าซและกังหันไอน้ำ
ระบบจัดการควบคุมกังหันลมพลังงานทางเลือก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	General Electric
หมายเลขชิ้นส่วนฟังก์ชัน	IS210BPPCH1AD
ตัวย่อฟังก์ชัน	BPPC
คำอธิบายการทำงาน	บอร์ดประมวลผลแพ็ก I/O
ประเภทชุดประกอบ	ชุดประกอบพิเศษ IS210
พื้นฐานซีรีส์ผลิตภัณฑ์	ซีรีส์ระบบควบคุมกังหัน Mark VI (Speedtronic)
การจัดกลุ่มซีรีส์ Mark VI	กลุ่ม 1
ประเภทการสร้างวงจร	การจัดวางแบบสองด้านด้วยเทคโนโลยีติดตั้งบนพื้นผิว (SMT)
ประเภทการเคลือบ PCB	รูปแบบการเคลือบ PCB แบบคอนฟอร์มอล (ใช้สารเคมีเคลือบ)
โปรไฟล์การแก้ไข	การแก้ไขผลิตภัณฑ์เชิงฟังก์ชันแบบสองส่วน (การติดตาม AD)
อินเทอร์เฟซฮาร์ดแวร์ด้านบน	พอร์ตอีเทอร์เน็ต 2 พอร์ต ตัวเหนี่ยวนำ/โช้กขนาดเล็ก เครือข่ายตัวต้านทาน และส่วนประกอบ IC
ฮาร์ดแวร์ส่วนประกอบด้านล่าง	ตัวเก็บประจุลดสัญญาณรบกวน ตัวต้านทานแบบติดตั้งบนพื้นผิว ไดโอดตรวจจับการรั่วไหล
ที่ตั้งผู้ผลิต	ในประเทศ (สหรัฐอเมริกา)

การเชื่อมต่อและอินเทอร์เฟซ

ส่วนประกอบอินเทอร์เฟซ	การแมปฟังก์ชัน / อินเทอร์เฟซ
พอร์ตอีเทอร์เน็ต 1 (ชั้นบน)	ลิงก์อินเทอร์เฟซเครือข่ายหลักไปยังสวิตช์สื่อสารควบคุม
พอร์ตอีเทอร์เน็ต 2 (ชั้นบน)	ลิงก์เครือข่ายสำรอง/สำรองซ้ำสำหรับกำหนดเส้นทางการรับส่งข้อมูล I/O แบบกำหนดแน่นอน
ขั้วต่อยึดสกรู	การเชื่อมต่อกราวด์ของฮาร์ดแวร์เฉพาะจุดผ่านเสารองของแผง

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

วิศวกรภาคสนามต้องตรวจสอบรูปแบบพื้นที่ติดตั้งของแผงวงจรฐานและการกำหนดค่าชุด I/O ที่เฉพาะเจาะจงก่อนกำหนดเปลี่ยนยูนิต แม้ว่าแผง BPPC จะถูกใช้อย่างแพร่หลายในระบบควบคุมกังหัน แต่รุ่นย่อยนี้มีโปรไฟล์การแก้ไขแบบสองฟังก์ชัน (AD) ซึ่งปรับปรุงความเร็วการหน่วงสัญญาณเฉพาะจุด การนำแผงนี้ไปใส่ในช่อง I/O ที่ไม่ได้รับอนุญาต หรือพยายามใช้งานภายในระบบนิรภัย Mark VIeS จะทำให้การเริ่มต้นการกำหนดค่าระบบล้มเหลวหรือการสื่อสารขาดหาย

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ระหว่างการติดตั้งในช่วงแรก ให้ตรวจสอบว่าเสารองเชิงกลมีความสมดุลและไม่ก่อให้เกิดแรงบิดที่ไม่เท่ากันกับขอบยาวของแผงวงจร ชุดตัวเก็บประจุลดสัญญาณรบกวนในตัวซึ่งอยู่ด้านล่างของ PCB ติดตั้งอยู่ใกล้ช่องเว้าทรงมนเชิงโครงสร้าง การใช้เครื่องมือขนาดใหญ่เกินไปหรือขันตัวยึดสกรูแน่นเกินไปอาจทำให้แนวบัดกรีของชิ้นส่วนเหล่านี้แตกร้าว ทำให้ระบบลดแรงดันไฟฟ้าขัดข้องและก่อให้เกิดสัญญาณรบกวนร้ายแรงในช่องสัญญาณอีเทอร์เน็ต

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ตัดแยกและคายประจุสายไฟฟ้าที่มีกำลังทำงานทั้งหมดซึ่งเชื่อมต่อไปยังแผงวงจรฐานขนาดใหญ่ให้หมดก่อนติดตั้งหรือถอดโมดูล การจัดการชุดฮาร์ดแวร์ที่มีกระแสไฟอยู่โดยไม่สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) อาจทำให้วงจรรวมบนบอร์ดเสียหายถาวรหรือรบกวนเครือข่าย I/O สำหรับการประมวลผลร่วม

1

จัดแนวรูยึดที่มุมซึ่งเจาะจากโรงงานและช่องเว้าด้านข้างทรงมนให้ตรงกับเสารองสกรูที่สอดคล้องกันบนโครงแผงวงจรหลักขนาดใหญ่

2

ค่อยๆ ขันตัวยึดสกรูด้วยเครื่องมือช่างแบบใช้มือ โดยรักษาแรงตึงให้สมดุลทั้งสี่มุม เพื่อป้องกันแผงวงจร PCB งอหรือชิ้นส่วนแตกร้าว

3

เสียบสายอีเทอร์เน็ตที่ผ่านการรับรองเข้ากับพอร์ตเครือข่ายคู่ชั้นบน โดยตรวจสอบให้แน่ใจว่าคลิปล็อกเข้าที่อย่างแน่นหนา เพื่อสร้างวงจรเส้นทางควบคุมที่ถูกต้อง

FAQ

เครื่องหมายการแก้ไขแต่ละรายการบนบอร์ดนี้จัดเป็นการเปลี่ยนแปลงด้านการทำงานหรือไม่

ใช่ เครื่องหมายการแก้ไขทั้งสองรายการที่อยู่ภายในรหัสระบุผลิตภัณฑ์จัดเป็นการปรับปรุงด้านการทำงาน ซึ่งเปลี่ยนแปลงประสิทธิภาพฮาร์ดแวร์พื้นฐานและคุณลักษณะการประมวลผลสัญญาณ

บอร์ดประมวลผลนี้สามารถนำไปใช้งานภายในคลัสเตอร์ควบคุม GE Mark VIeS ได้หรือไม่

ไม่ บอร์ดนี้ได้รับการออกแบบเชิงโครงสร้างให้ทำงานภายในเครือข่ายควบคุมกังหัน Mark VI และ Mark VIe มาตรฐาน และไม่สามารถนำไปใช้ภายในการกำหนดค่าแพลตฟอร์มนิรภัย Mark VIeS ที่แยกต่างหากได้

หน้าที่หลักของการจัดวางชิ้นส่วนบนพื้นผิวด้านล่างของ PCB คืออะไร

พื้นผิวด้านล่างประกอบด้วยอาร์เรย์หนาแน่นของตัวเก็บประจุ ตัวต้านทาน และไดโอดติดตาม ซึ่งก่อเป็นเครือข่ายหลักสำหรับการระงับแรงดันไฟฟ้าและการควบคุมกำลังไฟของสถาปัตยกรรมตัวประมวลผล

การออกแบบเชิงกลช่วยปกป้องชั้นประมวลผลภายในจากสภาพภูมิอากาศที่รุนแรงได้อย่างไร

โมดูลนี้ใช้สารเคลือบคอนฟอร์มัลแบบฟิล์มบางที่ทาด้วยกระบวนการทางเคมีเฉพาะบนวงจร SMT ที่เปิดเผยทั้งหมด เพื่อป้องกันเส้นทางทองแดงจากความชื้นและฝุ่นละอองในอุตสาหกรรม
