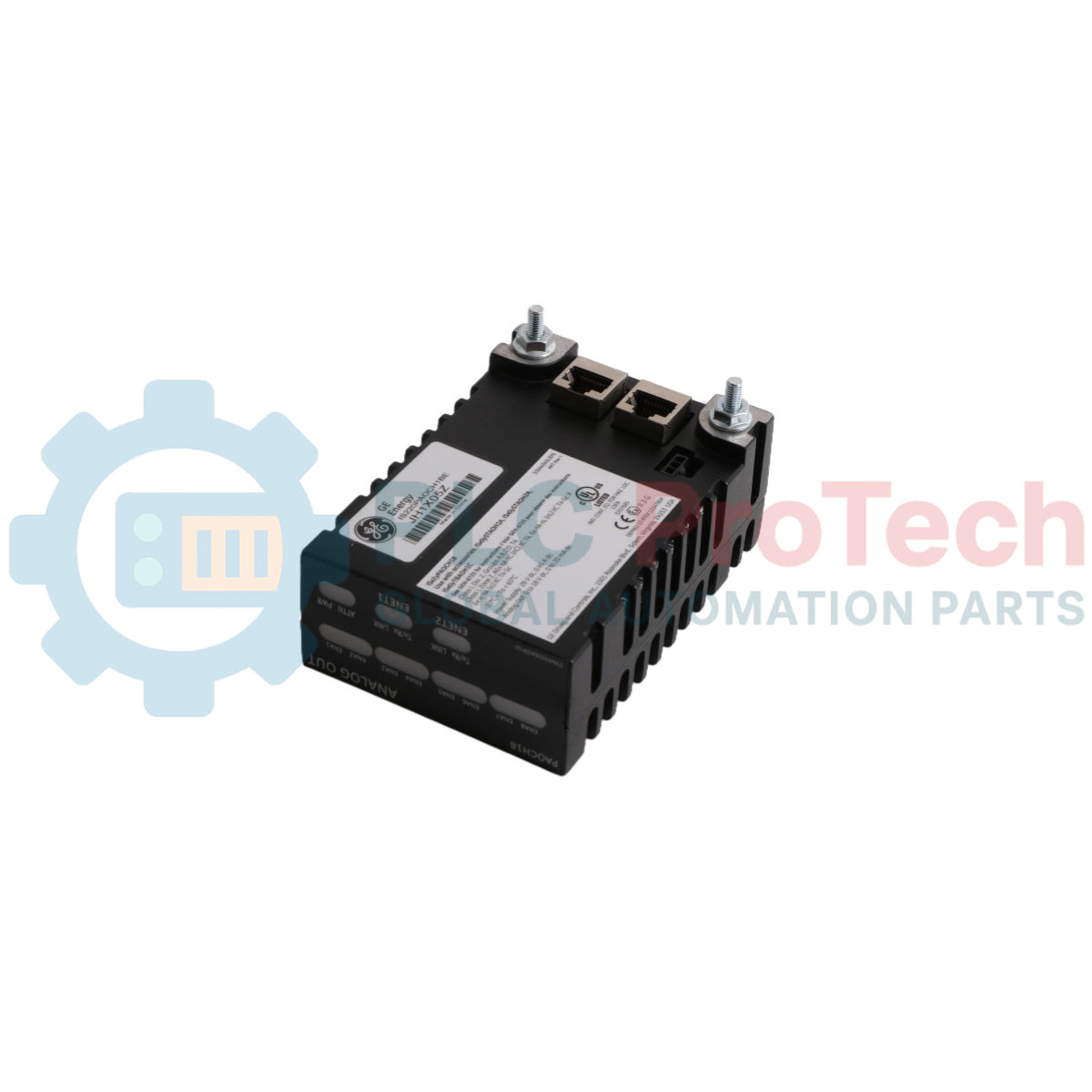

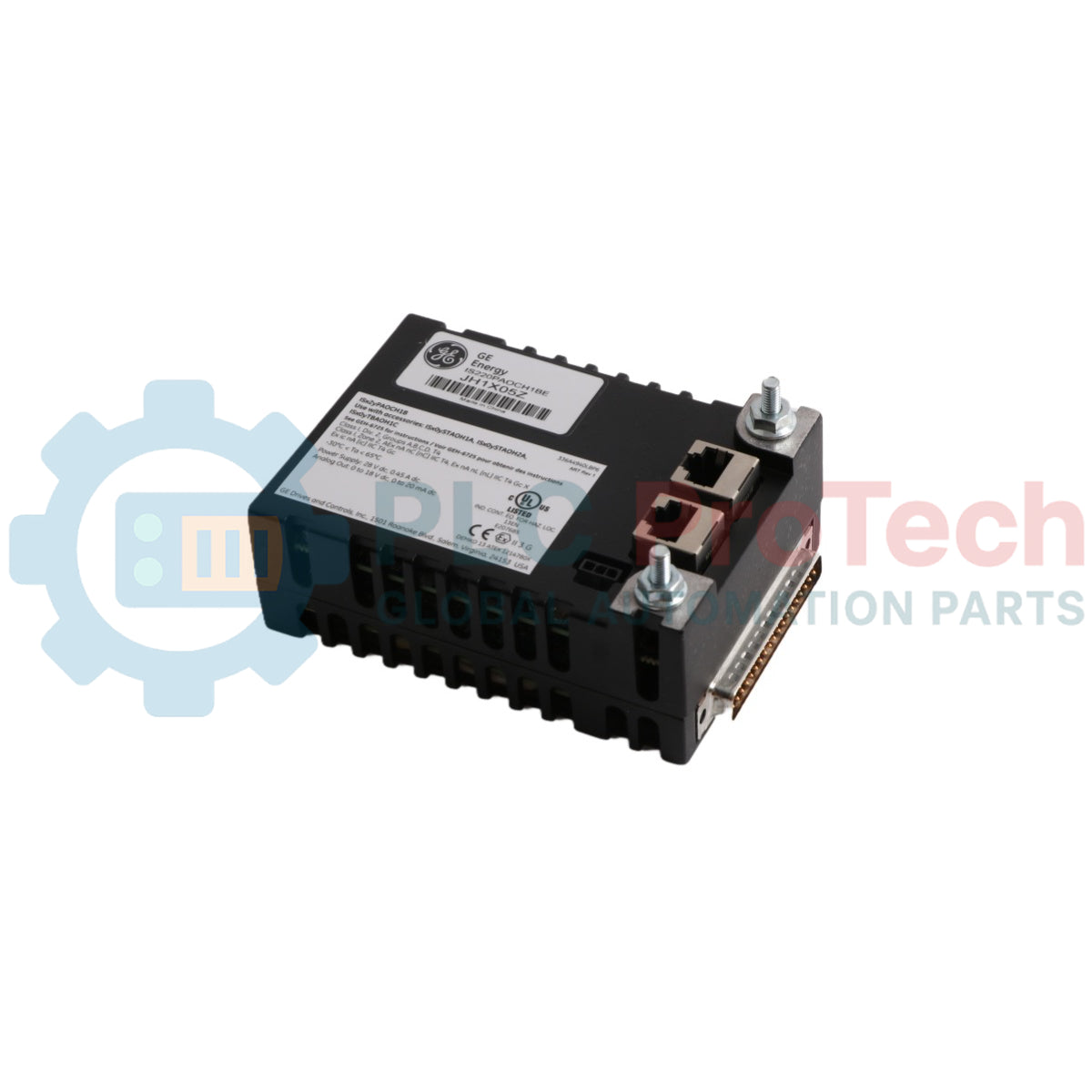

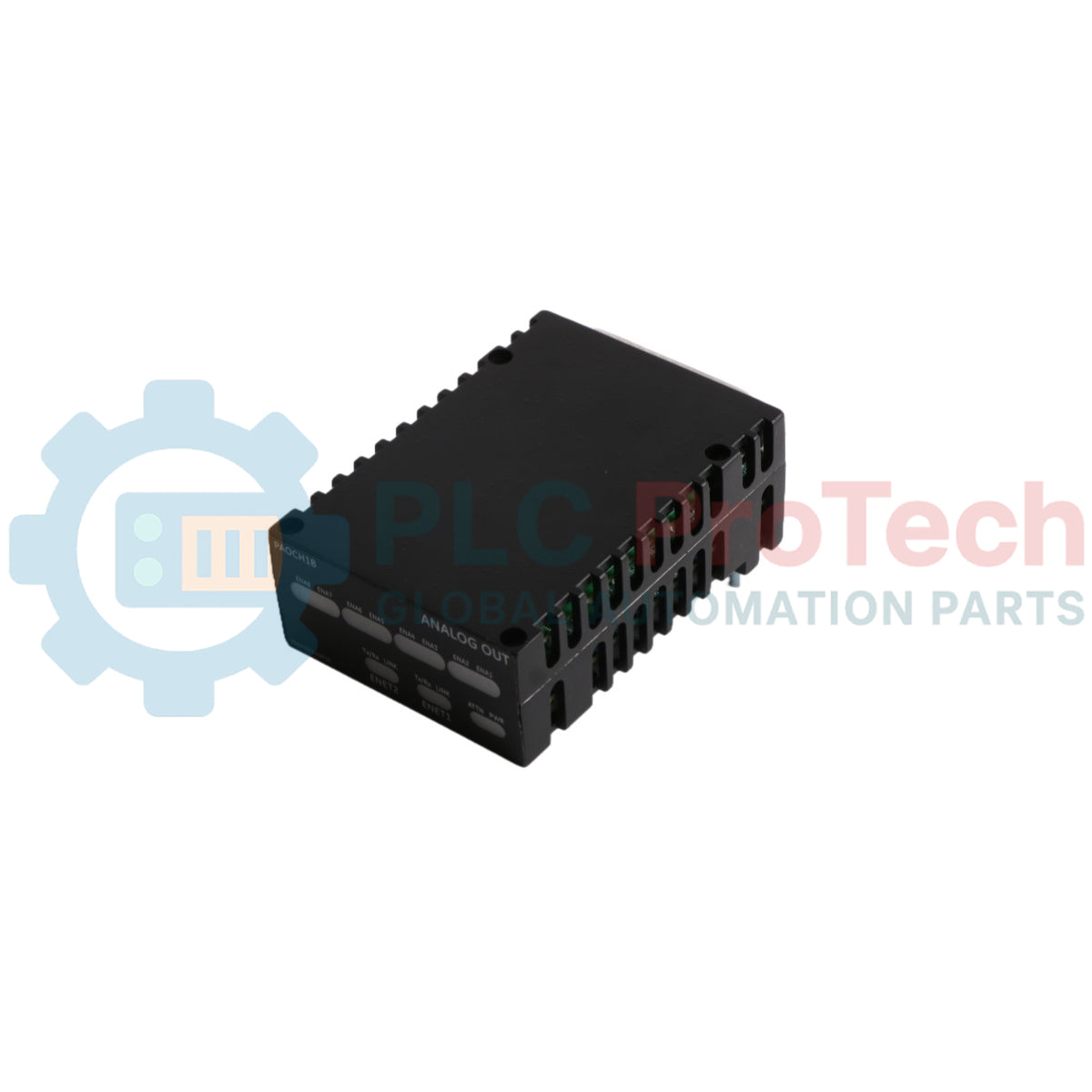

IS220PAOCH1B เป็นโมดูล I/O เอาต์พุตแอนะล็อกที่ผลิตโดย General Electric ซึ่งเป็นส่วนหนึ่งของ Mark VIe Series สำหรับระบบควบคุมแบบกระจาย PAOC (Analog Output Pack) ทำหน้าที่เป็นอินเทอร์เฟซทางไฟฟ้าระหว่างเครือข่าย I/O Ethernet หนึ่งหรือสองเครือข่ายกับแผงเทอร์มินัลเอาต์พุตแอนะล็อก ภายในประกอบด้วยแผงประมวลผลมาตรฐานที่ใช้งานร่วมกันกับแพ็ก I/O แบบกระจายของ Mark VIe และชุดแผงรับสัญญาณเอาต์พุตแอนะล็อกโดยเฉพาะ แพ็กนี้รองรับเอาต์พุตลูปกระแส 0–20 mA แบบซิมเพล็กซ์ได้สูงสุดแปดช่อง และมีตัวแปลงแอนะล็อกเป็นดิจิทัลในตัวเพื่อใช้ตรวจสอบกระแสป้อนกลับของแต่ละช่องเอาต์พุต อินพุตประมวลผลผ่านขั้วต่อ Ethernet RJ45 คู่และอินพุตกำลังไฟแบบสามพิน ส่วนเอาต์พุตส่งผ่านขั้วต่อ DC-37 พินซึ่งเชื่อมต่อโดยตรงกับแผงเทอร์มินัล อุปกรณ์มีไฟ LED แสดงสถานะสำหรับการวินิจฉัยด้วยสายตา และรองรับการสื่อสารเพื่อการวินิจฉัยในพื้นที่ผ่านพอร์ตอินฟราเรด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | General Electric |
| หมายเลขชิ้นส่วน | IS220PAOCH1B, REV B |
| ซีรีส์ | Mark VIe |
| ประเภทผลิตภัณฑ์ | โมดูลเอาต์พุตแอนะล็อก |
| จำนวนช่อง | ช่องเอาต์พุตกระแสแบบซิมเพล็กซ์แปดช่อง |
| เอาต์พุตแอนะล็อก | 0-20 mA, สูงสุด 900 โอห์ม |
| ความแม่นยำ | ±0.5% ในช่วง -30 ถึง 65 องศาเซลเซียส |
| ขนาด | สูง 8.26 ซม. x กว้าง 4.19 ซม. x ลึก 12.1 ซม. |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| อุณหภูมิขณะทำงาน | -30 ถึง 65 องศาเซลเซียส (ภายนอกแพ็ก: -40 ถึง 70 องศาเซลเซียส) |
| แรงดันคอมพลายแอนซ์เอาต์พุต | 18 V |
| ตัวแปลงดิจิทัลเป็นแอนะล็อก | DAC ขนาด 16 บิตต่อช่องเอาต์พุต |
| ตัวแปลงแอนะล็อกเป็นดิจิทัล | ADC ขนาด 16 บิตสำหรับกระแสป้อนกลับ |
| ตัวต้านทานป้อนกลับ | ตัวต้านทาน 50 โอห์มบนแผงเทอร์มินัล |
| ประเภทการเชื่อมต่อ | ฟังก์ชัน / คำอธิบาย |
|---|---|
| ขั้วต่อ Ethernet RJ45 คู่ | อินพุตเครือข่ายสำหรับการกำหนดค่าแบบซิมเพล็กซ์, ดูอัล หรือ TMR |
| อินพุตแบบ 3 พิน | อินพุตกำลังไฟ |
| ขั้วต่อ DC-37 พิน | อินเทอร์เฟซเอาต์พุตที่เชื่อมต่อโดยตรงกับแผงเทอร์มินัล |
| พอร์ตอินฟราเรด | การสื่อสารเพื่อการวินิจฉัยในพื้นที่ |
Global Express Shipping
Returns & Warranty
Manufacturer: General Electric
Product No.: IS220PAOCH1B
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลเอาต์พุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 360g
Dimensions: 8.2 ซม. x 12.2 ซม. x 6 ซม.
Shipping port: Xiamen
Warranty: 12 months
IS220PAOCH1B เป็นโมดูล I/O เอาต์พุตแอนะล็อกที่ผลิตโดย General Electric ซึ่งเป็นส่วนหนึ่งของ Mark VIe Series สำหรับระบบควบคุมแบบกระจาย PAOC (Analog Output Pack) ทำหน้าที่เป็นอินเทอร์เฟซทางไฟฟ้าระหว่างเครือข่าย I/O Ethernet หนึ่งหรือสองเครือข่ายกับแผงเทอร์มินัลเอาต์พุตแอนะล็อก ภายในประกอบด้วยแผงประมวลผลมาตรฐานที่ใช้งานร่วมกันกับแพ็ก I/O แบบกระจายของ Mark VIe และชุดแผงรับสัญญาณเอาต์พุตแอนะล็อกโดยเฉพาะ แพ็กนี้รองรับเอาต์พุตลูปกระแส 0–20 mA แบบซิมเพล็กซ์ได้สูงสุดแปดช่อง และมีตัวแปลงแอนะล็อกเป็นดิจิทัลในตัวเพื่อใช้ตรวจสอบกระแสป้อนกลับของแต่ละช่องเอาต์พุต อินพุตประมวลผลผ่านขั้วต่อ Ethernet RJ45 คู่และอินพุตกำลังไฟแบบสามพิน ส่วนเอาต์พุตส่งผ่านขั้วต่อ DC-37 พินซึ่งเชื่อมต่อโดยตรงกับแผงเทอร์มินัล อุปกรณ์มีไฟ LED แสดงสถานะสำหรับการวินิจฉัยด้วยสายตา และรองรับการสื่อสารเพื่อการวินิจฉัยในพื้นที่ผ่านพอร์ตอินฟราเรด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | General Electric |
| หมายเลขชิ้นส่วน | IS220PAOCH1B, REV B |
| ซีรีส์ | Mark VIe |
| ประเภทผลิตภัณฑ์ | โมดูลเอาต์พุตแอนะล็อก |
| จำนวนช่อง | ช่องเอาต์พุตกระแสแบบซิมเพล็กซ์แปดช่อง |
| เอาต์พุตแอนะล็อก | 0-20 mA, สูงสุด 900 โอห์ม |
| ความแม่นยำ | ±0.5% ในช่วง -30 ถึง 65 องศาเซลเซียส |
| ขนาด | สูง 8.26 ซม. x กว้าง 4.19 ซม. x ลึก 12.1 ซม. |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| อุณหภูมิขณะทำงาน | -30 ถึง 65 องศาเซลเซียส (ภายนอกแพ็ก: -40 ถึง 70 องศาเซลเซียส) |
| แรงดันคอมพลายแอนซ์เอาต์พุต | 18 V |
| ตัวแปลงดิจิทัลเป็นแอนะล็อก | DAC ขนาด 16 บิตต่อช่องเอาต์พุต |
| ตัวแปลงแอนะล็อกเป็นดิจิทัล | ADC ขนาด 16 บิตสำหรับกระแสป้อนกลับ |
| ตัวต้านทานป้อนกลับ | ตัวต้านทาน 50 โอห์มบนแผงเทอร์มินัล |
| ประเภทการเชื่อมต่อ | ฟังก์ชัน / คำอธิบาย |
|---|---|
| ขั้วต่อ Ethernet RJ45 คู่ | อินพุตเครือข่ายสำหรับการกำหนดค่าแบบซิมเพล็กซ์, ดูอัล หรือ TMR |
| อินพุตแบบ 3 พิน | อินพุตกำลังไฟ |
| ขั้วต่อ DC-37 พิน | อินเทอร์เฟซเอาต์พุตที่เชื่อมต่อโดยตรงกับแผงเทอร์มินัล |
| พอร์ตอินฟราเรด | การสื่อสารเพื่อการวินิจฉัยในพื้นที่ |
