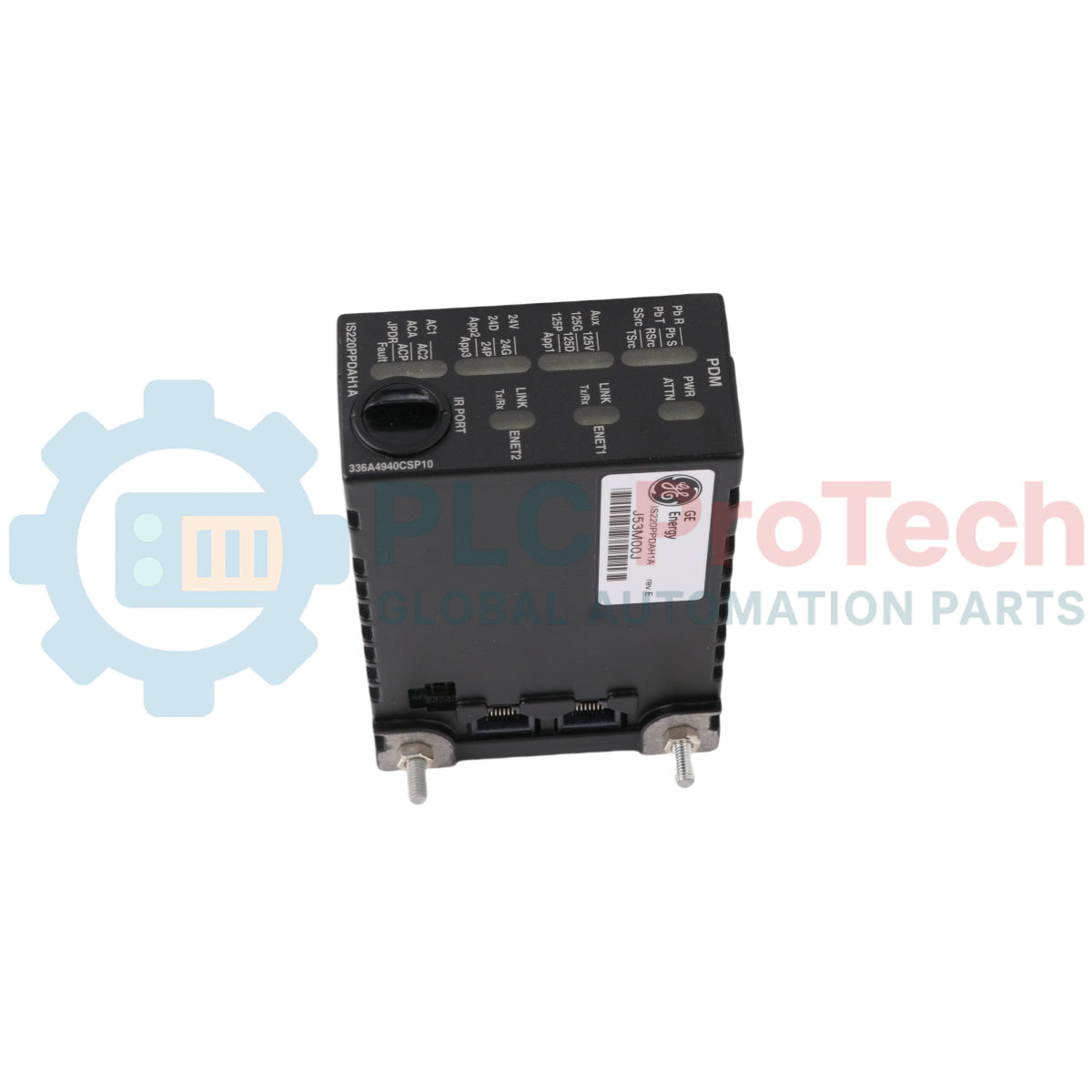

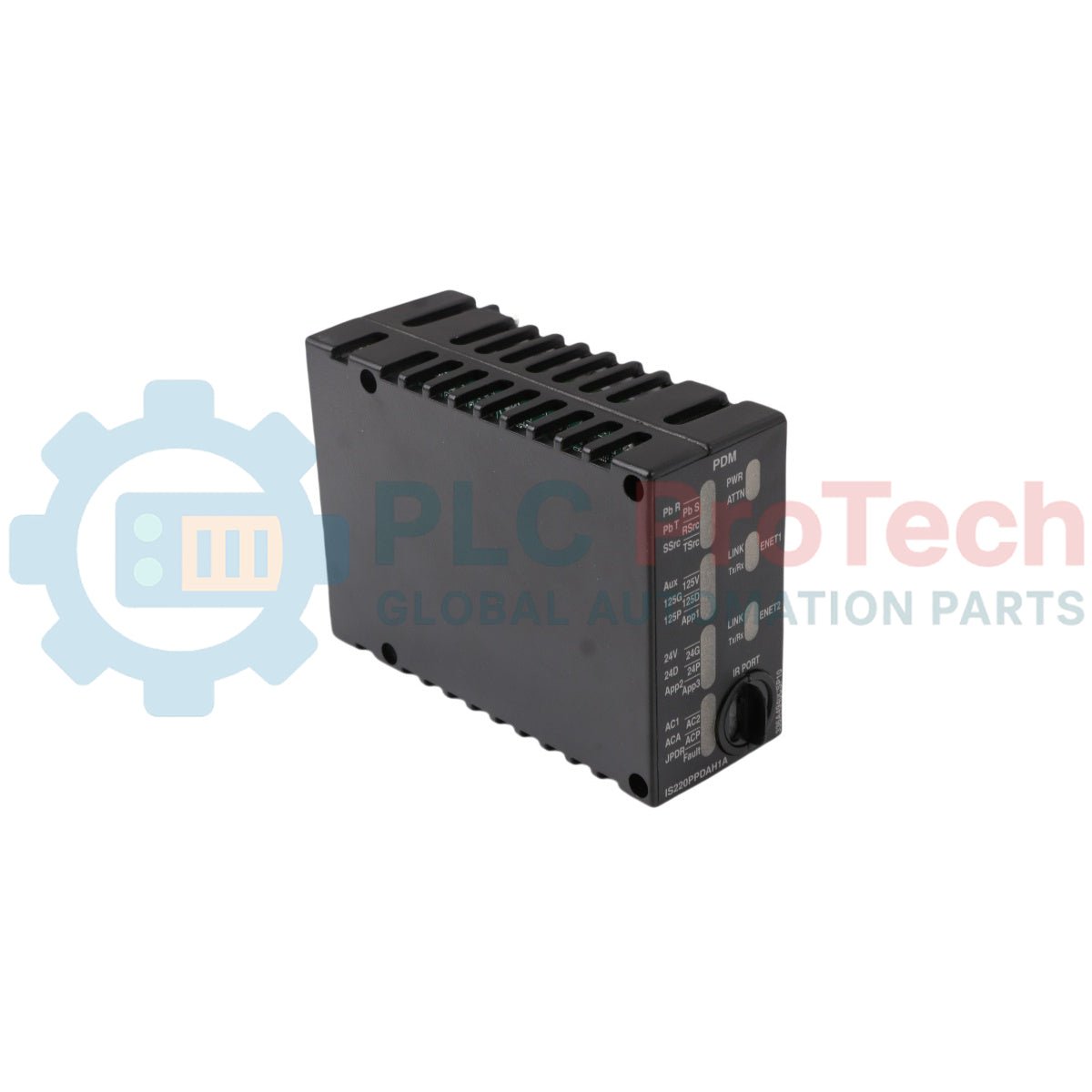

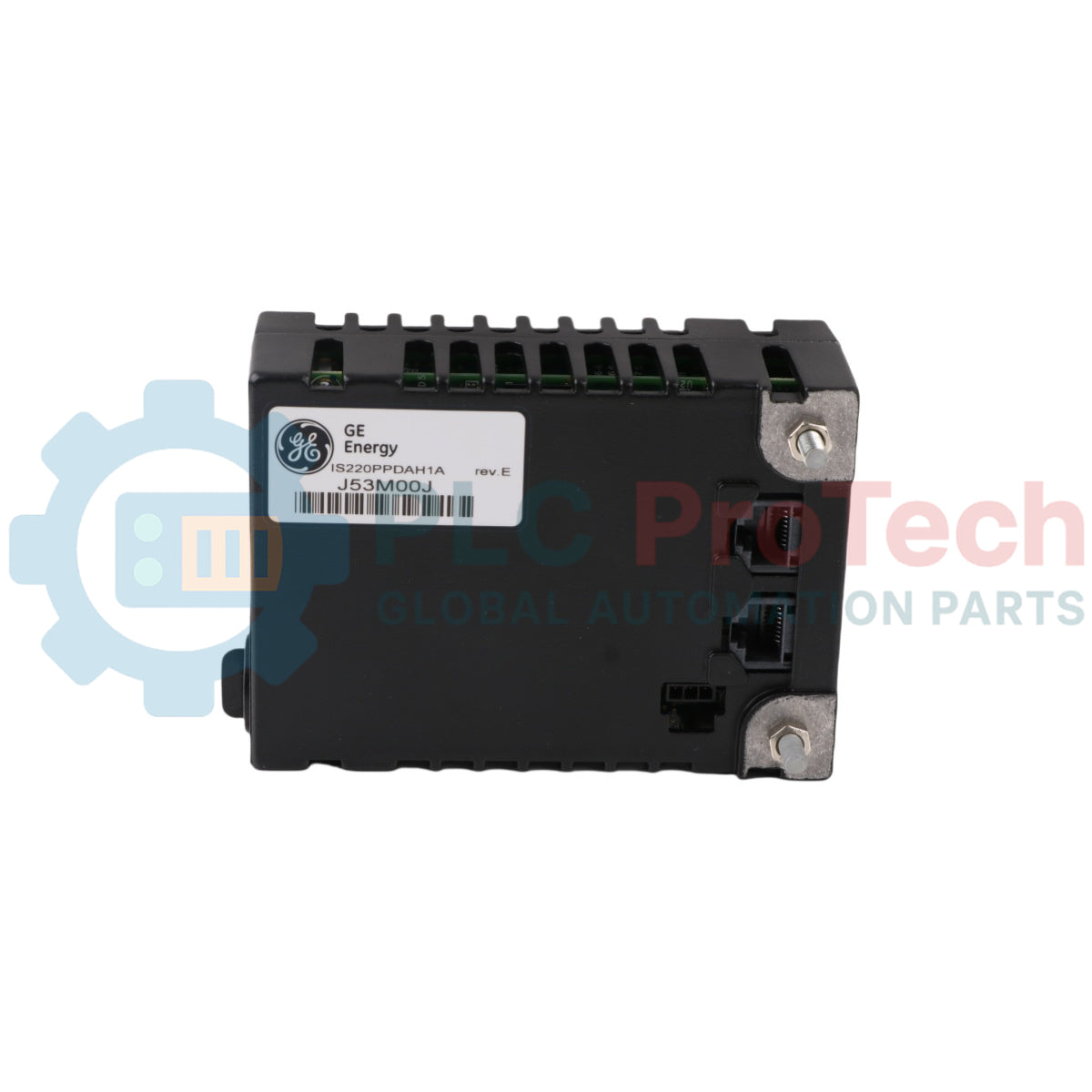

แพ็กระบบป้อนกลับการจ่ายพลังงาน Mark VIe รุ่น General Electric IS220PPDAH1A

SKU IS220PPDAH1A

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS220PPDAH1A
Origin สหรัฐอเมริกา
Product Type: ชุดระบบป้อนกลับการจ่ายไฟ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 4.536 kg
Dimensions: 16 x 16 x 16 นิ้ว
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IS220PPDAH1A เป็นแพ็กระบบป้อนกลับการจ่ายกำลังไฟฟ้าที่ผลิตโดย GE Energy ซึ่งเป็นส่วนหนึ่งของ Mark VIe Series สำหรับระบบควบคุมกังหันและระบบจ่ายกำลังไฟฟ้าอุตสาหกรรม แพ็ก I/O เฉพาะทางนี้ได้รับการออกแบบมาเพื่อปรับสภาพสัญญาณป้อนกลับจากบอร์ด โดยรองรับอินพุตจากบอร์ดจ่ายกำลังไฟฟ้าที่แตกต่างกันได้พร้อมกันสูงสุดหกชุด ภายในประกอบด้วยกระบวนการระบุอัตโนมัติที่ใช้รหัสอิเล็กทรอนิกส์ในตัวเพื่อสแกนและระบุอย่างแม่นยำว่าบอร์ดจ่ายกำลังไฟฟ้าใดเชื่อมต่อทางกายภาพกับยูนิต ข้อมูลโปรไฟล์ฮาร์ดแวร์ที่รวบรวมได้จะถูกส่งแบบไดนามิกผ่านเครือข่ายไปยังเอาต์พุต IONet เพื่อให้มั่นใจว่าการป้อนกลับสถานะจากบอร์ดที่เชื่อมต่อทั้งหมดมีความแม่นยำสูง เพื่อการทำงานร่วมกับสถาปัตยกรรมควบคุมอย่างเสถียร ยูนิตนี้จึงมีอินเทอร์เฟซอีเทอร์เน็ตแบบสำรองซ้ำซ้อนสองช่อง ซึ่งเชื่อมต่อบอร์ดภายในโดยตรงกับคอนโทรลเลอร์ระบบหลัก

คุณสมบัติ

รองรับอินพุตป้อนกลับแบบแยกจากบอร์ดจ่ายกำลังไฟฟ้าที่แตกต่างกันได้สูงสุดหกชุด
ทำหน้าที่เป็นตัวปรับสภาพสัญญาณเพื่อทำให้ตัวบ่งชี้การป้อนกลับของบอร์ดมีเสถียรภาพและเป็นมาตรฐานเดียวกัน
มีอินเทอร์เฟซอีเทอร์เน็ตแบบสำรองซ้ำซ้อนสองช่อง เพื่อสร้างการเชื่อมต่อที่ปลอดภัยไปยังคอนโทรลเลอร์ระบบ
ผสานรวมเครื่องอ่านรหัสอิเล็กทรอนิกส์เพื่อค้นหาและระบุบอร์ดที่เชื่อมต่อโดยอัตโนมัติ
ซิงโครไนซ์ข้อมูลระบุตัวตนของบอร์ดที่สแกนได้กับสตริงเอาต์พุต IONet เพื่อให้ติดตามได้อย่างแม่นยำ
มี LED แสดงสถานะการทำงานและเครือข่ายที่ทำงานอยู่แปดดวงบนแผงด้านหน้า
ใช้สารเคลือบวงจรแบบคอนฟอร์มัลเพื่อเพิ่มการป้องกันในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
ติดตั้งกระบวนการวินิจฉัยตนเองในตัวเพื่อให้ตรวจสอบภายในได้อย่างต่อเนื่อง

การใช้งาน

การติดตามสถานะการจ่ายกำลังไฟฟ้าแบบกระจาย
การตรวจสอบกำลังไฟฟ้าของสายควบคุมหลัก
โครงสร้างพื้นฐานควบคุมกังหันก๊าซหรือกังหันไอน้ำสำหรับงานหนัก
การวินิจฉัยลูประบบผลิตกำลังไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	GE Energy
หมายเลขชิ้นส่วน	IS220PPDAH1A
ซีรีส์	Mark VIe
ตัวย่อการทำงาน	PPDA
ประเภทผลิตภัณฑ์	แพ็กระบบป้อนกลับการจ่ายกำลังไฟฟ้า
ประเภทชุดประกอบ	โมดูลมาตรฐาน IS220
ตำแหน่ง	โมดูลจ่ายกำลังไฟฟ้า
การเคลือบวงจร PCB	แบบคอนฟอร์มัล
จำนวน LED	แปดดวง
จำนวนอินพุตแอนะล็อก	ห้าชุด
ประเภทการป้อนกลับ	การป้อนกลับของระบบ
การป้องกันโดยตรง	ไม่มี
เอกสารอ้างอิง	GEH-6721L
น้ำหนักขนส่ง	10.0 ปอนด์
ขนาดบรรจุภัณฑ์สำหรับขนส่ง	16 x 16 x 16 นิ้ว

การเชื่อมต่อ/อินเทอร์เฟซ

ความเข้ากันได้ของอินเทอร์เฟซบอร์ด	แรงดันพิกัด / ฟังก์ชัน
บอร์ดเทอร์มินัลกำลังไฟฟ้าควบคุม JPDS	พิกัด 28 V dc (อินเทอร์เฟซสำหรับติดตั้ง)
บอร์ดเทอร์มินัลกำลังไฟฟ้าควบคุม JPDM	พิกัด 28 V dc (อินเทอร์เฟซสำหรับติดตั้ง)
บอร์ดจ่ายกำลังไฟฟ้า JPDB	อินเทอร์เฟซสัญญาณป้อนกลับ
บอร์ดจ่ายกำลังไฟฟ้า JPDE	อินเทอร์เฟซสัญญาณป้อนกลับ
บอร์ดจ่ายกำลังไฟฟ้า JPDF	อินเทอร์เฟซสัญญาณป้อนกลับ

แนวทางการติดตั้ง

การติดตั้งร่วมกับระบบ: แพ็ก I/O นี้ออกแบบมาให้ติดตั้งโดยตรงบนบอร์ดเทอร์มินัลกำลังไฟฟ้าควบคุม JPDS หรือ JPDM
ความเข้ากันได้ของแรงดันไฟฟ้า: ตรวจสอบว่าแหล่งจ่ายของบอร์ดเทอร์มินัลที่อยู่ด้านล่างมีพิกัดแรงดันไฟฟ้าปกติ 28 V dc ก่อนยึดแพ็กเข้าที่
การจัดแนวสัญญาณ: เชื่อมต่อบอร์ดจ่ายกำลังไฟฟ้าที่เข้ากันได้สูงสุดหกชุด เช่น JPDB, JPDE หรือ JPDF โดยโมดูลจะอ่านรหัสอิเล็กทรอนิกส์ของบอร์ดเหล่านั้นโดยอัตโนมัติเมื่อเริ่มต้นระบบ
เครือข่ายแบบสำรองซ้ำซ้อน: ใช้อินเทอร์เฟซเครือข่ายในตัวทั้งสองช่องเพื่อเชื่อมต่อเส้นทางอีเทอร์เน็ตแบบสำรองซ้ำซ้อนสองเส้นทาง เพื่อให้การสื่อสารกลับไปยังคอนโทรลเลอร์ระบบหลักยังคงทำงานได้แม้เกิดข้อขัดข้อง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

แผงจ่ายไฟสามารถต่อสายเข้ากับแพ็กได้กี่แผง

แพ็กรองรับอินพุตป้อนกลับจากแผงจ่ายไฟ Mark VIe Series ที่ไม่ซ้ำกันได้พร้อมกันสูงสุดหกแผง

โมดูลนี้มีกลไกตรวจสอบความสมบูรณ์ทางไฟฟ้าของตัวเองหรือไม่

มี อุปกรณ์นี้มีชุดการทดสอบวินิจฉัยตนเองในตัว ซึ่งช่วยให้ตรวจสอบแหล่งจ่ายไฟภายในได้อย่างต่อเนื่อง

แพ็กใช้วิธีใดในการระบุประเภทของแผงที่เชื่อมต่ออยู่

อุปกรณ์จะอ่านรหัสอิเล็กทรอนิกส์ของแผงจ่ายไฟที่ต่อสายอยู่ และส่งข้อมูลการกำหนดค่าที่ตรงกันนี้ไปยังเอาต์พุต IONet

ฮาร์ดแวร์นี้สามารถติดตั้งทางกายภาพบนแผงเทอร์มินัลประเภทใดได้บ้าง

สามารถติดตั้งโดยตรงบนแผงเทอร์มินัลไฟควบคุม JPDS หรือ JPDM ได้ โดยทั้งสองรุ่นรองรับพิกัด 28 V dc
