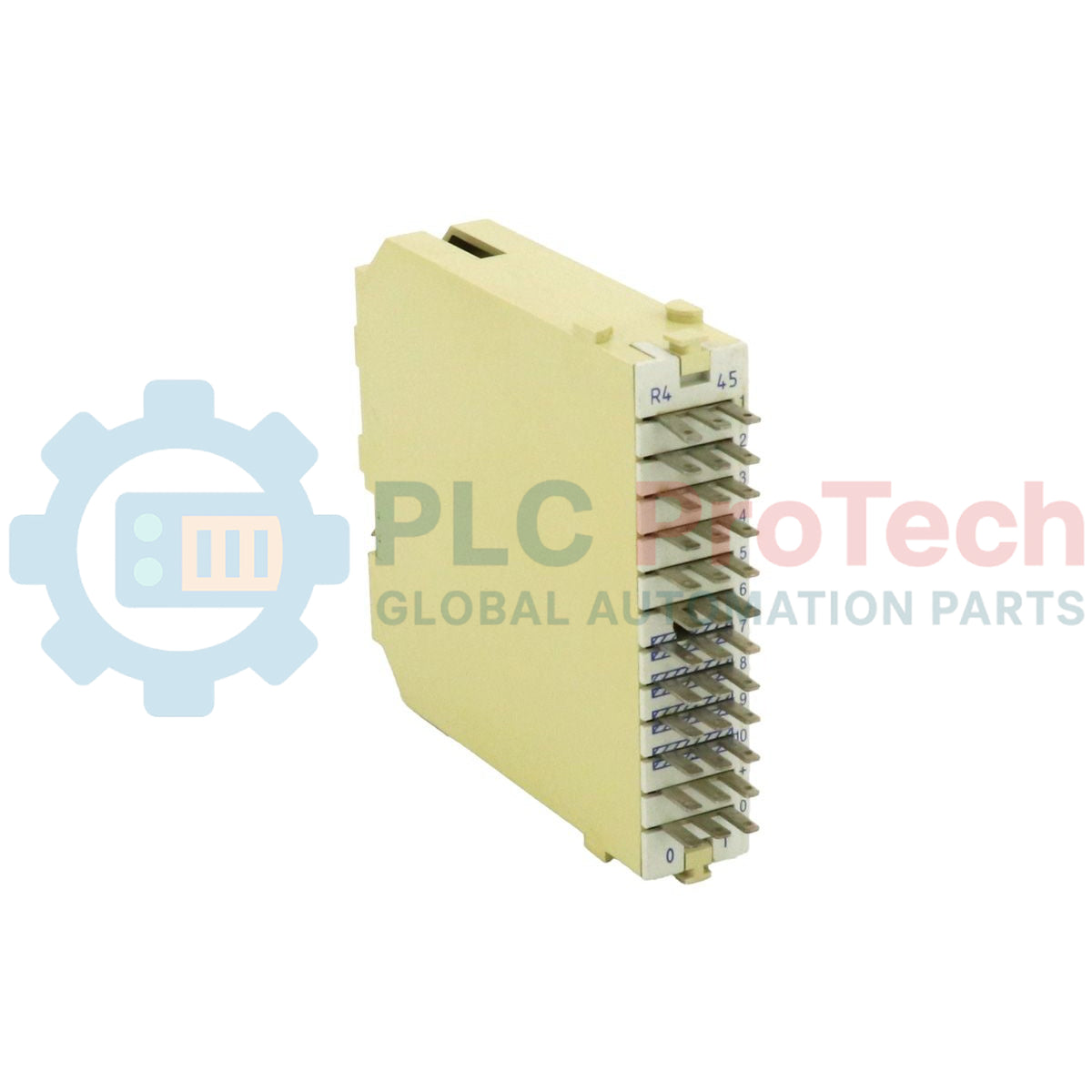

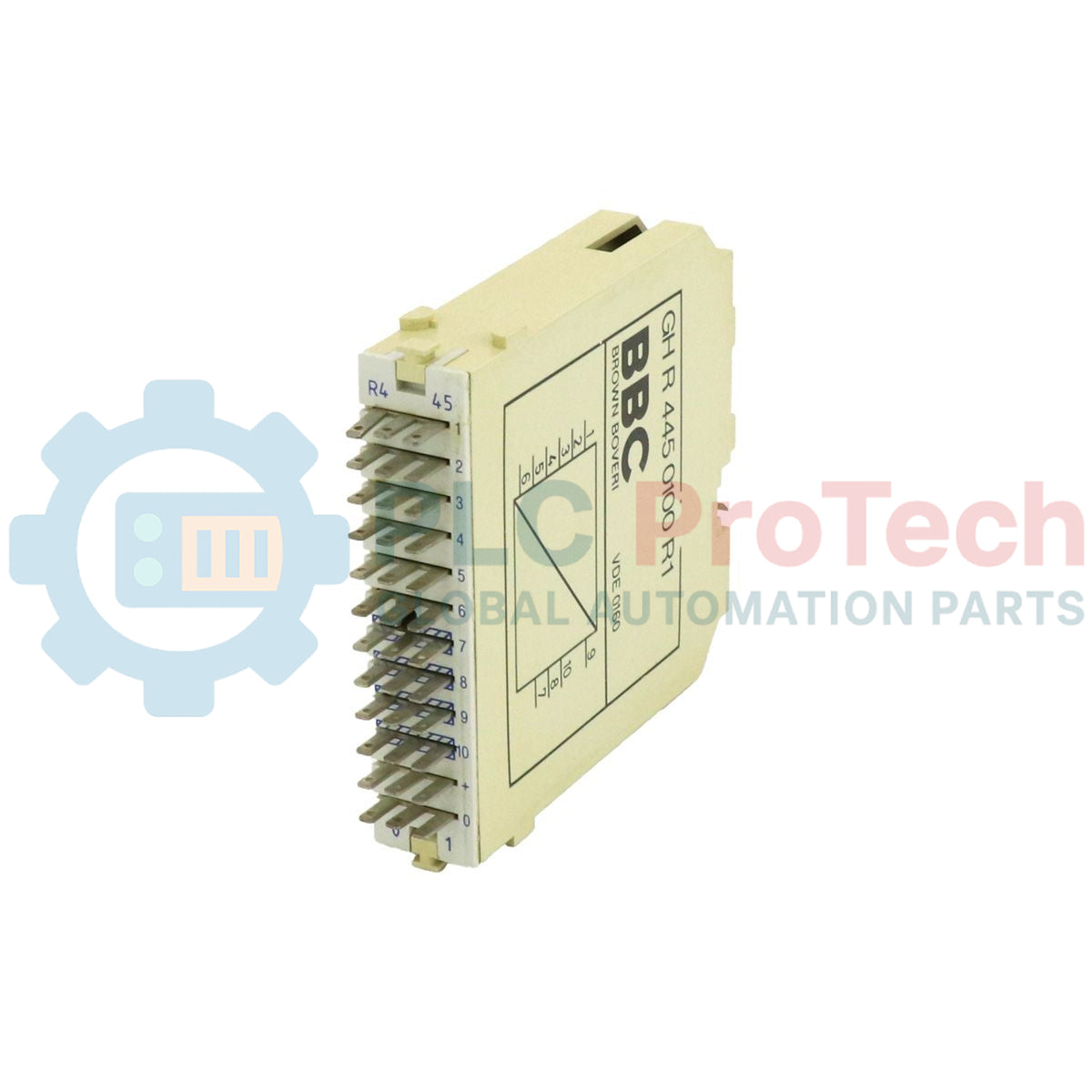

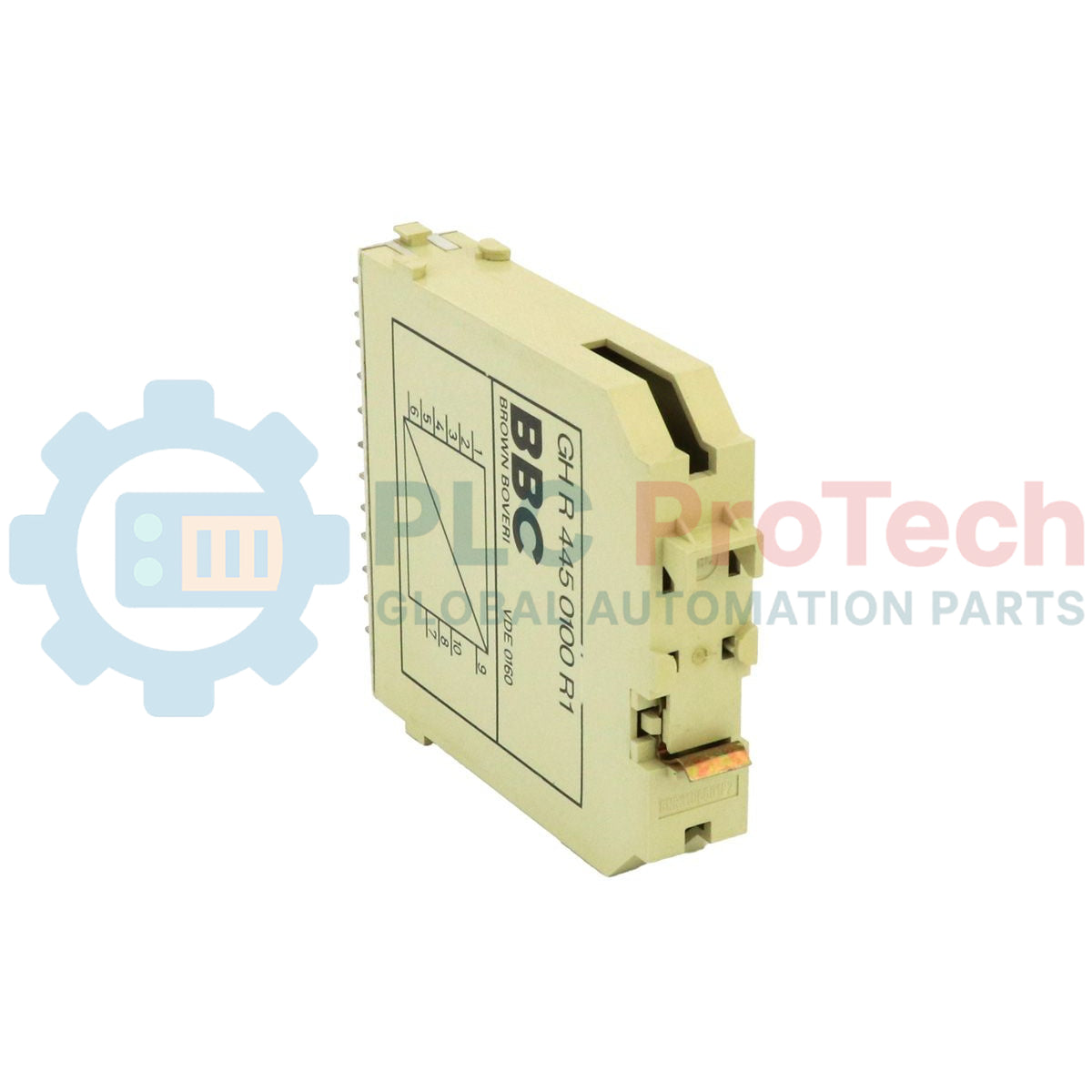

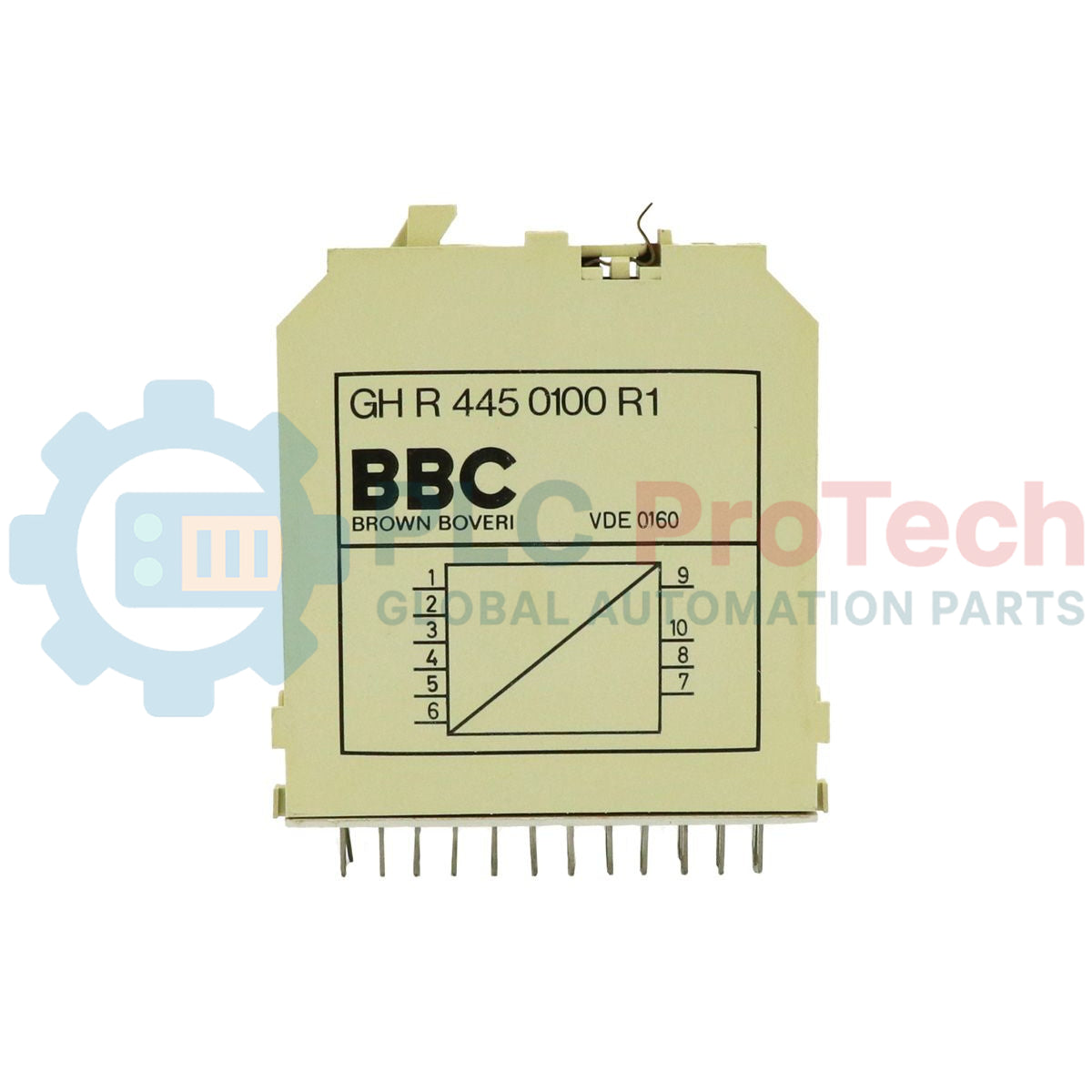

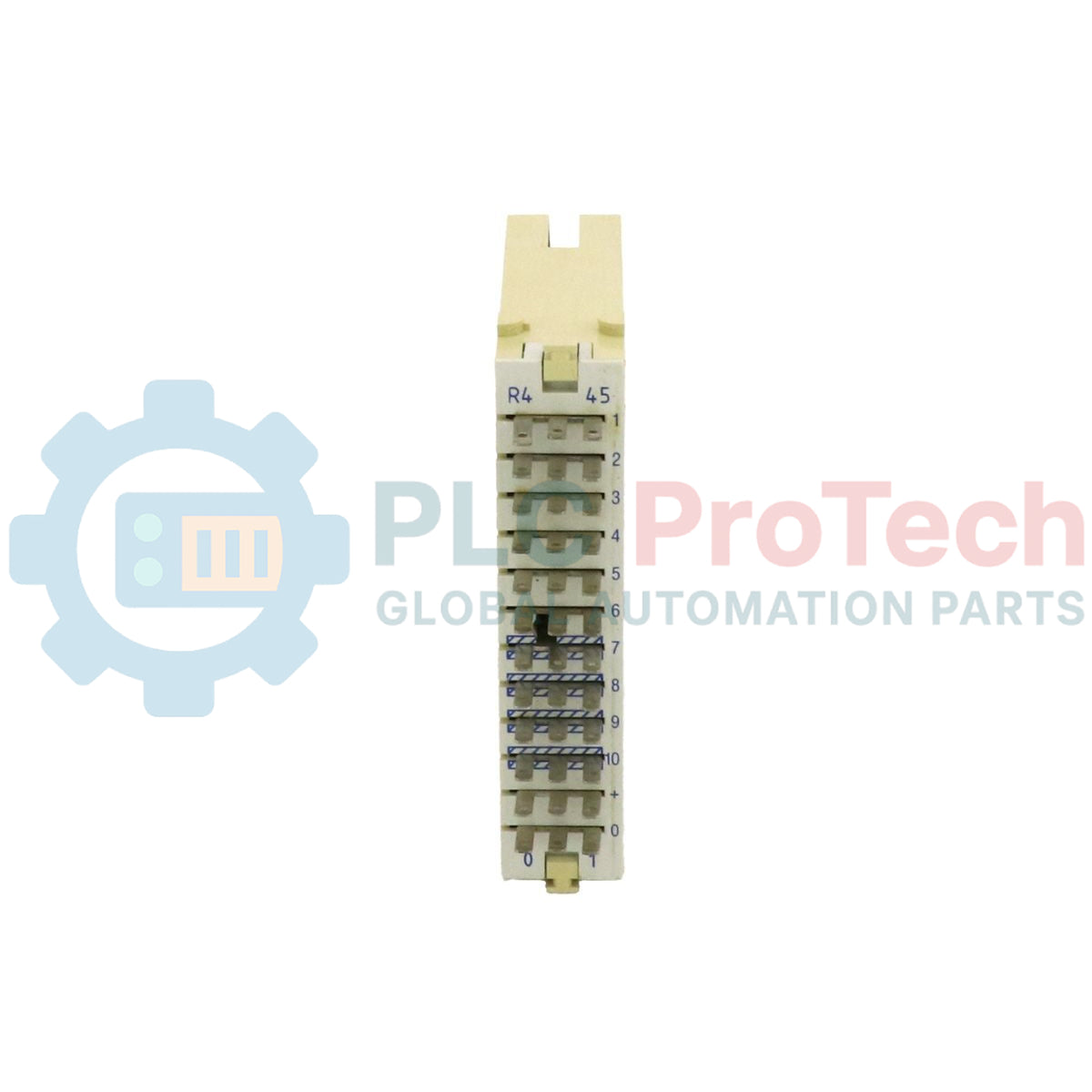

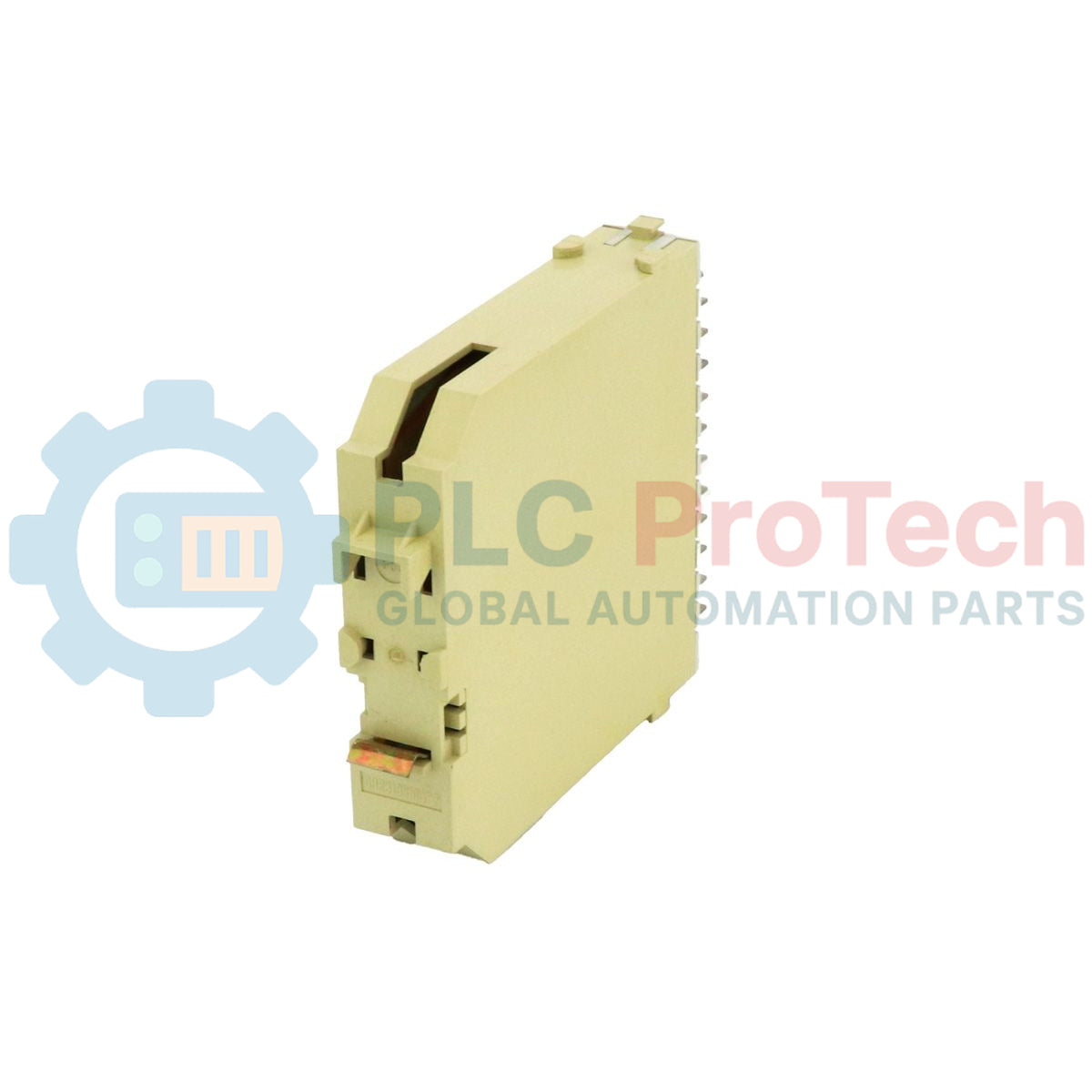

GH R445 0100 R1 (GHR4450100R1) หรือที่รู้จักกันในชื่อ R 445.1 คือโมดูลซิงโครไนเซอร์ความแม่นยำสูงจากระบบ BBC Brown Boveri Sigma-tronic b รุ่นเก่า ได้รับการออกแบบให้เป็นอินเทอร์เฟซคำสั่งสำคัญสำหรับระบบนับขึ้น/ลงแบบหลักเดียวและหลายหลัก โมดูลนี้ทำหน้าที่เป็นตัวควบคุมจังหวะเวลาหลักสำหรับสเตจนับ R 445.4 และ R 445.5 ฟังก์ชันหลักคือการซิงโครไนซ์สัญญาณควบคุมแบบอะซิงโครนัส เช่น การนับ การรีเซ็ต และทิศทาง ให้เป็นลำดับเวลาที่เหมาะสม เพื่อป้องกันสภาวะการแข่งขันทางลอจิกในจอแสดงผลหลายหลัก ไม่ว่าจะใช้ในระบบตรวจสอบโรงไฟฟ้ารุ่นเก่าหรือระบบอัตโนมัติอุตสาหกรรมหนัก GH R445 0100 R1 ช่วยให้การนับทำงานได้อย่างถูกต้องสูงสุดถึง 2 kHz แม้ในระหว่างการสลับทิศทางด้วยความเร็วสูง จึงมีความสำคัญต่อการรักษาความถูกต้องของข้อมูลการกำหนดตำแหน่งและการวัดที่มีความแม่นยำสูง
| คุณลักษณะ | ข้อมูลจำเพาะ |
| รุ่น | GH R445 0100 R1 (R 445.1) |
| แบรนด์ | ABB (BBC Brown Boveri) |
| ซีรีส์ | Sigma-tronic b |
| ความถี่การนับ | 0 ถึง 2000 Hz (2 kHz) |
| ความสามารถในการรองรับโหลดเอาต์พุต | 30 โหลดต่อเอาต์พุต |
| การใช้กระแสไฟฟ้า | 20 mA (สัญญาณ 0) ถึง 45 mA (สัญญาณ 1) |
| ลอจิกทิศทาง | 0 = ลง, 1 = ขึ้น |
| ความหน่วงสัญญาณ (อินพุต Z) | โดยทั่วไป 0.15 ms |
| เวลาฟื้นตัวหลังรีเซ็ต | สูงสุด 0.35 ms |
| การออกแบบเชิงกล | โมดูลความกว้างเดี่ยว |
| น้ำหนัก | 120 g |
| สีระบุอุปกรณ์ | สีน้ำเงิน |
R 445.1 รองรับการเปลี่ยนทิศทางการนับที่ความถี่สูงอย่างไร
โมดูลนี้ได้รับการออกแบบให้สลับทิศทางได้โดย "ปราศจากข้อผิดพลาด" หลังจากมีการเปลี่ยนทิศทางที่อินพุต VR ลอจิกภายในจะหยุดประมวลผลพัลส์เป็นเวลาประมาณ 0.5 ms เพื่อซิงโครไนซ์หลักนับถัดไปทั้งหมด การดำเนินการนี้ช่วยให้มั่นใจว่าจะไม่มีพัลส์สูญหายหรือถูกนับซ้ำในระหว่างการเปลี่ยนจากโหมดเดินหน้าเป็นถอยหลัง
อินพุต RM (ฟีดแบ็ก) มีไว้เพื่ออะไร
อินพุต RM ทำหน้าที่เป็น "ตัวหยุด" เชิงกลสำหรับตัวนับ โดยเชื่อมต่ออินพุตนี้เข้ากับเอาต์พุตตัวทดของหลักที่มีนัยสำคัญสูงสุด เพื่อป้องกันไม่ให้ตัวนับวนรอบ ตัวอย่างเช่น ตัวนับ 3 หลักจะหยุดที่ 999 หรือ 000 แทนที่จะรีเซ็ตเป็นศูนย์หรือกระโดดไปที่ 999 หากต้องการปิดใช้งานคุณสมบัตินี้ ต้องเชื่อมต่ออินพุต RM เข้ากับสัญญาณ 1 (+ Us)
โมดูลนี้จำเป็นต้องใช้ไดโอดภายนอกสำหรับโหลดเหนี่ยวนำหรือไม่
ไม่จำเป็น เอาต์พุตของ Sigma-tronic b R 445.1 ได้รับการออกแบบให้มีความทนทานสำหรับสวิตช์โหลดเหนี่ยวนำโดยไม่ต้องใช้ไดโอดฟรีวีลภายนอก จึงช่วยให้การเดินสายในตู้ควบคุมง่ายขึ้น
โมดูลซิงโครไนเซอร์หนึ่งตัวควบคุมสเตจนับได้กี่สเตจ
R 445.1 รองรับการขับหลักนับขึ้น/ลง (R 445.4/5) ตั้งแต่ 1 ถึง 6 หลัก โดยรองรับความจุการแสดงผลสูงสุด 999,999
จังหวะเวลาการซิงโครไนซ์สัญญาณ: เมื่อออกแบบลอจิกควบคุมความเร็วสูง ควรเผื่อช่วงเวลาฟื้นตัว 0.35 ms ที่จำเป็นหลังจากนำสัญญาณรีเซ็ต (R) หรือทรานส์เฟอร์ (ÜS) ออก หากพัลส์นับมาถึงภายในช่วงเวลานี้ พัลส์ดังกล่าวอาจไม่ถูกตรวจจับ
การแยกสัญญาณรบกวน: เอาต์พุตทรานส์เฟอร์ (QUS) มักใช้จ่ายสัญญาณให้ลอจิก "ตั้งค่าพรีซีเลกเตอร์" ในระบบที่ซับซ้อนและมีการเดินสายระยะไกล ขอแนะนำให้ติดตั้งวงจรแยกสัญญาณรบกวนหรือวงจรขยายสัญญาณที่จุดนี้ เพื่อรักษาขอบพัลส์ให้คมชัดและหลีกเลี่ยงการทริกเกอร์ที่ผิดพลาด
การทำงานของลอจิกยับยั้ง: อินพุตยับยั้ง (S) สามารถสลับสถานะได้โดยไม่ขึ้นกับสถานะของอินพุตนับ (Z) อย่างไรก็ตาม หากได้รับสัญญาณยับยั้งขณะที่กำลังประมวลผลพัลส์อยู่ โมดูลจะทำงานให้ครบหนึ่งรอบพัลส์นั้นก่อนหยุด เพื่อให้มั่นใจว่าจะไม่เกิด "การนับไม่เต็มรอบ"
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: GHR4450100R1
Country of origin:สวีเดน
Product Type: โมดูลซิงโครไนเซอร์ Sigma-tronic
Barcode: 85389091
Payment: T/T, Western Union
Weight: 580g
Dimensions: 16.10 ซม. x 6.80 ซม. x 18.50 ซม.
Shipping port: Xiamen
Warranty: 12 months
