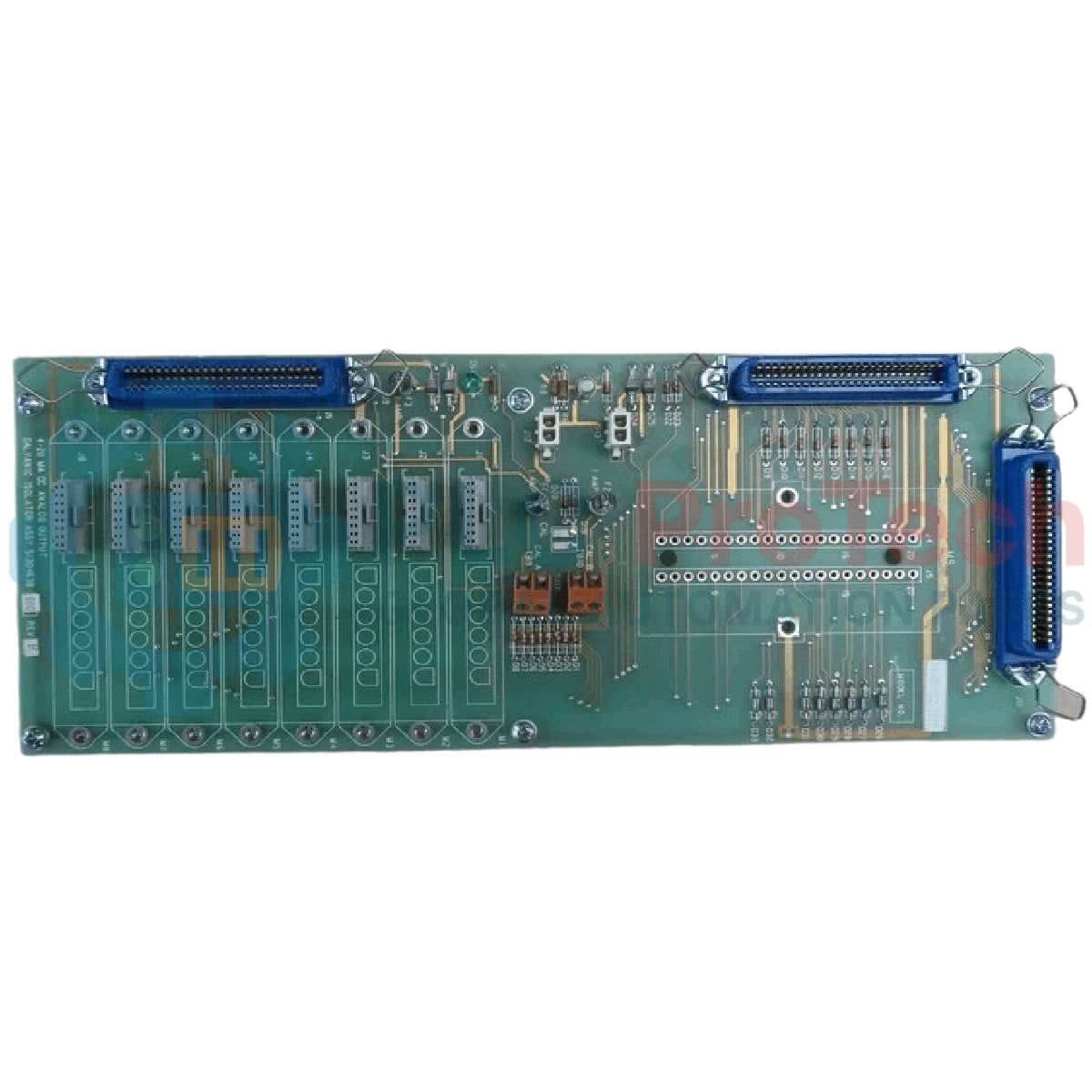

ตัวแยกสัญญาณแบบแยกทางไฟฟ้าสำหรับเอาต์พุตแอนะล็อก Honeywell 51304638-600 Rev F

SKU 51304638-600

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: 51304638-600
Country of origin:สหรัฐอเมริกา
Product Type: ตัวแยกสัญญาณแบบแยกทางไฟฟ้าสำหรับเอาต์พุตแอนะล็อก
Payment: T/T, Western Union
Weight: 3000g
Dimensions: 25.0 ซม. x 18.0 ซม. x 10.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Honeywell 51304638-600 ทำหน้าที่แยกวงจรไฟฟ้าที่สำคัญสำหรับวงจรควบคุมเอาต์พุตแอนะล็อกในสภาพแวดล้อมกระบวนการผลิต โดยเป็นตัวแยกวงจรเอาต์พุตแอนะล็อกแบบกัลวานิก Rev F ที่มีความน่าเชื่อถือสูง โมดูลเกรดเครื่องมือวัดนี้ได้รับการออกแบบมาเพื่อขัดขวางวงจรกราวด์ ป้องกันไฟกระชากชั่วขณะ และรับประกันการส่งสัญญาณที่แม่นยำระหว่างตัวควบคุม DCS ต้นทางกับอุปกรณ์ควบคุมที่ติดตั้งภาคสนาม เช่น วาล์วควบคุม แอคชูเอเตอร์ และโพซิชันเนอร์ ด้วยการใช้การแยกวงจรแบบกัลวานิกด้วยสนามแม่เหล็กหรือแสง จึงช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณในห้องควบคุมจากความผิดปกติฝั่งภาคสนามและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)

คุณสมบัติ

การแยกวงจรแบบกัลวานิก: มีแผงกั้นการแยกวงจรที่แข็งแรง เพื่อป้องกันวงจรกราวด์ระหว่างระบบควบคุมกับอุปกรณ์ภาคสนาม
การปรับปรุง Revision F: ปรับปรุงลักษณะทางความร้อนและใช้ส่วนประกอบโซลิดสเตตที่มีความน่าเชื่อถือสูง เพื่ออายุการใช้งานที่ยาวนานขึ้น
การบิดเบือนสัญญาณต่ำ: ให้การสร้างสัญญาณแอนะล็อกที่มีความเป็นเชิงเส้นสูง โดยคงความถูกต้องของการสอบเทียบตั้งแต่อินพุตจนถึงเอาต์พุต
การผสานรวมระบบ: ออกแบบมาโดยเฉพาะสำหรับการติดตั้งบนชุดต่อสายภาคสนามของ Honeywell (FTAs) ได้อย่างราบรื่น
รองรับวงจรควบคุมแบบพาสซีฟ: ปรับให้เหมาะสมสำหรับการกำหนดค่าวงจรกระแสมาตรฐาน 4-20mA

การใช้งาน

ระบบควบคุมกระบวนการปิโตรเคมีและการกลั่นน้ำมัน
แผงกั้นความปลอดภัยภายในสำหรับวงจรเครื่องมือวัดในพื้นที่อันตราย
ระบบเสริมสำหรับการผลิตไฟฟ้าและการควบคุมกังหัน
วงจรจ่ายน้ำสำหรับระบบบำบัดน้ำและน้ำเสีย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Honeywell
หมายเลขรุ่น	51304638-600
รุ่นฮาร์ดแวร์	Rev F
ประเภทอุปกรณ์	ตัวแยกวงจรแบบกัลวานิกสำหรับเอาต์พุตแอนะล็อก
ช่วงสัญญาณ	4-20 mA DC
ระบบที่รองรับ	Honeywell TDC 3000 / TPS / ซีรีส์ Experion
กลไกการแยกวงจร	การแยกกัลวานิก
น้ำหนักจัดส่ง (คำนวณ)	3.0 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	25.0 ซม. x 18.0 ซม. x 10.0 ซม.

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

51304638-600 Rev F สามารถใช้งานร่วมกับรุ่น Revision D และ Revision E รุ่นเก่าของตระกูลชิ้นส่วนเดียวกันได้อย่างสมบูรณ์ เมื่อเปลี่ยนโมดูลบนชุดต่อปลายสายภาคสนาม (FTAs) ของ TDC 3000 รุ่นเก่า ให้ตรวจสอบว่าช่องสัญญาณที่ใช้งานอยู่นั้นสะอาด และการจัดแนวพินเดิมไม่ได้เสื่อมสภาพทางกลจากการใช้งานเป็นเวลาหลายปี

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ในการติดตั้งภายในตู้ที่มีการกำหนดค่าหลายช่องสัญญาณอย่างหนาแน่น ความร้อนสะสมอาจส่งผลต่อช่องแยกสัญญาณแบบพาสซีฟ รักษาการไหลเวียนอากาศภายในตัวตู้ให้เพียงพอ เพื่อป้องกันการคลาดเคลื่อนของการสอบเทียบกระแสที่เกิดจากอุณหภูมิ ตรวจสอบให้แน่ใจว่าความต้านทานลูปภายนอกไม่เกินความสามารถในการขับโหลดสูงสุดที่ระบุโดยการ์ดควบคุมเอาต์พุตแอนะล็อกของโฮสต์ซึ่งจ่ายสัญญาณให้ตัวแยก

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบขั้วสัญญาณให้ถูกต้องก่อนเชื่อมต่อลูปภาคสนามเสมอ การต่อขั้วกลับด้านจะไม่ทำให้โมดูลเสียหายเนื่องจากมีวงจรป้องกันในตัว แต่จะขัดขวางการทำงานของลูปและรายงานความผิดปกติวงจรเปิดบนตัวควบคุมโฮสต์ ใช้สายคู่ตีเกลียวมีชีลด์สำหรับการเชื่อมต่อเอาต์พุตทั้งหมด โดยต่อกราวด์ชีลด์เฉพาะที่ปลายตู้ควบคุมระบบเท่านั้น

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ตัดแหล่งจ่ายไฟทั้งหมดของทั้งแคริเออร์/แบ็กเพลนของระบบและลูปเครื่องมือภาคสนาม ก่อนพยายามใส่หรือถอดโมดูล การไม่ปฏิบัติตามระเบียบความปลอดภัยและการป้องกันไฟฟ้าสถิตอย่างเหมาะสมอาจทำให้การ์ดควบคุมเสียหายหรือทำให้สัญญาณลูปที่กำลังทำงานเกิดการหยุดชะงักชั่วขณะ

1

ตรวจสอบให้แน่ใจว่าคุณต่อกราวด์โดยใช้สายรัดข้อมือ ESD ที่ผ่านการสอบเทียบและเชื่อมต่อกับจุดกราวด์ของระบบที่ตรวจสอบแล้ว

2

ตรวจสอบขั้วต่อบริเวณขอบโมดูลและพินเชื่อมต่อทางกายภาพด้วยสายตา เพื่อหาฝุ่น การกัดกร่อน หรือการจัดแนวที่ไม่ตรง

3

จัดแนวโมดูลอย่างระมัดระวังในช่องเฉพาะบนชุดต่อปลายสายภาคสนาม (FTA) แล้วกดให้แน่นและสม่ำเสมอจนการ์ดเข้าที่สนิท

4

ตรวจสอบลำดับการเดินสายลูปอีกครั้ง จ่ายไฟให้วงจร และตรวจสอบลูปที่ 4mA และ 20mA เพื่อยืนยันการสอบเทียบลูป

FAQ

Honeywell 51304638-600 รองรับการใช้งานร่วมกับรุ่นแก้ไขเก่าได้หรือไม่

ได้ โมดูล Rev F รองรับการใช้งานร่วมกับ Rev D และ Rev E โปรดยืนยันการกำหนดค่าพินและทำความสะอาดช่องเสียบตัวพา FTA ก่อนติดตั้ง

โมดูลนี้จัดการกับกราวด์ลูปในวงจรแอนะล็อกอย่างไร

โมดูลนี้มีการแยกทางไฟฟ้าแบบกัลวานิกระหว่างวงจรควบคุมฝั่งโฮสต์กับอุปกรณ์ฝั่งภาคสนาม เพื่อแยกศักย์กราวด์ที่อาจก่อให้เกิดความเสียหาย

ช่วงสัญญาณอินพุตและเอาต์พุตหลักของตัวแยกสัญญาณนี้คือเท่าใด

โมดูลนี้ออกแบบมาเพื่อส่งสัญญาณควบคุมแอนะล็อกมาตรฐาน 4 ถึง 20 mA DC แบบเชิงเส้นผ่านฉนวนกั้น

ควรต่อลงกราวด์ส่วนชีลด์ของสายสัญญาณไว้ที่ใด

ควรเชื่อมต่อและต่อลงกราวด์สายชีลด์ที่ปลายตู้ควบคุมเท่านั้น เพื่อป้องกันไม่ให้เกิดกราวด์ลูปทุติยภูมิ
