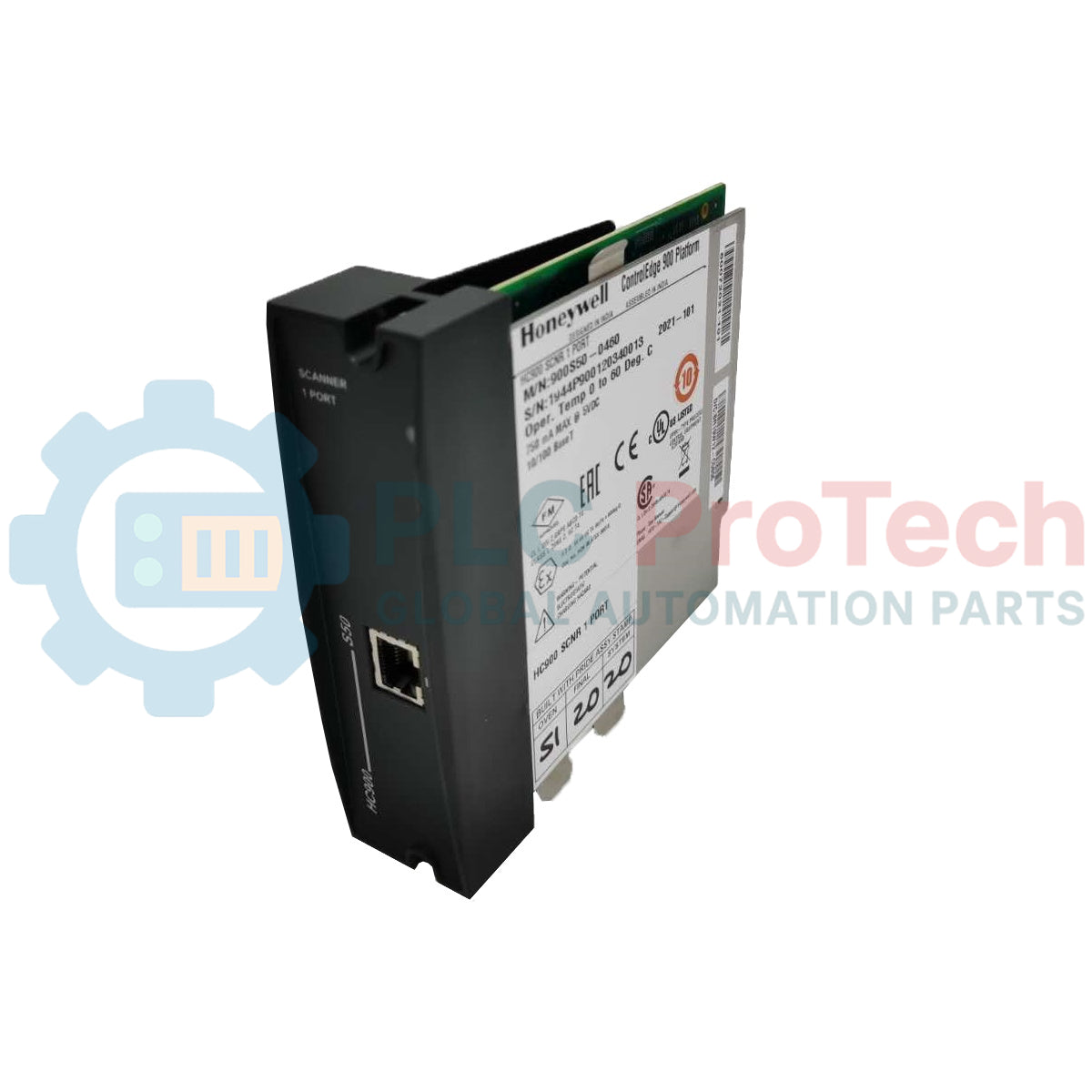

Honeywell 900C70-0460 โมดูล CPU ControlEdge HC900

SKU 900C70-0460

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: 900C70-0460
Origin สหรัฐอเมริกา
Product Type: โมดูล CPU ของ PLC
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 137 มม. x 38.1 มม. x 127 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

การดำเนินการวงจรควบคุมกระบวนการ, ตรรกะ และลำดับในแอปพลิเคชันความร้อนและกระบวนการอุตสาหกรรม Honeywell 900C70-0460 ทำหน้าที่เป็นหน่วยประมวลผลกลางสำหรับแพลตฟอร์ม ControlEdge HC900 โมดูลควบคุมนี้ออกแบบมาสำหรับการประมวลผลแอนะล็อกความหนาแน่นสูง ให้การควบคุมวงจรที่แม่นยำและตัวเลือกการรวมที่ยืดหยุ่นสำหรับสถาปัตยกรรมระบบเดี่ยวและระบบสำรอง โดยใช้ความสามารถ Ethernet ขั้นสูง อุปกรณ์นี้เชื่อมต่อกับระบบควบคุมและเทอร์มินัล HMI ระยะไกลได้อย่างราบรื่นเพื่อรักษาการสื่อสารที่มีความแน่นอนในเครือข่ายโรงงานที่ต้องการสูง

คุณสมบัติ

พอร์ตอีเธอร์เน็ตคู่: รองรับการเชื่อมต่อทางกายภาพสำรองสำหรับการสื่อสารที่มั่นคงระหว่างผู้ควบคุม/โฮสต์และแบบ peer-to-peer ในสนาม
วงจรการประมวลผลความจุสูง: จัดการอัลกอริทึม PID ที่ซับซ้อน, การตั้งโปรแกรมเซตพอยต์ และการจัดการตรรกะหลายตัวแปร
ตัวเลือกการควบคุมสำรอง: รวมเข้ากับระบบแชสซี CPU คู่ได้อย่างง่ายดายเพื่อป้องกันเวลาหยุดทำงานที่ไม่คาดคิด
การจัดเก็บแฟลชเมมโมรี: เก็บค่าการตั้งค่าและพารามิเตอร์เฟิร์มแวร์ในระหว่างเหตุการณ์ไฟดับโดยไม่ต้องใช้แบตเตอรี่สำรอง
การประกอบแร็คแบบโมดูลาร์: ติดตั้งโดยตรงในฐานซีรีส์ HC900 มาตรฐานเพื่อการจัดตำแหน่งช่องเสียบแบ็คเพลนที่รวดเร็วและมั่นคง

การใช้งาน

การควบคุมกระบวนการความร้อน: เหมาะสำหรับเตาอุตสาหกรรม, ห้องสิ่งแวดล้อม และระบบบำบัดความร้อนหลายโซน
การบำบัดน้ำและน้ำเสีย: ควบคุมการเติมสารเคมี, ลำดับการกรอง และการตรวจสอบสถานีปั๊มระยะไกล
ระบบควบคุมการเผาไหม้: ควบคุมอัตราส่วนเชื้อเพลิงต่ออากาศของหม้อไอน้ำ, ลำดับการจัดการเบอร์เนอร์ และการตรวจสอบก๊าซในปล่อง
การประมวลผลเคมีเฉพาะทาง: จัดการการประมวลผลแบบแบตช์ที่ซับซ้อนซึ่งต้องการการจับเวลาที่ทำซ้ำได้สูงและวงจรความร้อน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Honeywell
ซีรีส์รุ่น	ControlEdge HC900
หมายเลขรุ่น	900C70-0460
ประเภทโมดูล	หน่วยประมวลผลกลาง (CPU)
พอร์ตอีเธอร์เน็ต	2 x RJ-45 (10/100 Base-T)
อินเทอร์เฟซอนุกรม	พอร์ตการกำหนดค่า RS-485 / RS-232
อุณหภูมิการทำงาน	0 ถึง 60 องศาเซลเซียส
อุณหภูมิการเก็บรักษา	-40 ถึง 85 องศาเซลเซียส
ขีดจำกัดความชื้น	ความชื้น 5% ถึง 95% RH, ไม่ควบแน่น
น้ำหนักโมดูล	0.4 กก.
น้ำหนักจัดส่ง (คำนวณ)	1.2 กก.
ขนาด (สูง x กว้าง x ลึก)	137 มม. x 38.1 มม. x 127 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ตัวเชื่อมต่อ / เทอร์มินัล	ฟังก์ชัน / การกำหนดวงจร
พอร์ตอีเธอร์เน็ต 1 (RJ-45 ด้านบน)	การเชื่อมต่อเครือข่าย / การสื่อสารโฮสต์ Modbus TCP
พอร์ตอีเธอร์เน็ต 2 (RJ-45 ด้านล่าง)	เครือข่ายควบคุมแบบเพียร์ทูเพียร์ / การเชื่อมต่อ HMI
พอร์ตอนุกรม RS-485	เครือข่าย Modbus RTU มาสเตอร์/สเลฟ แบบหลายจุด
พอร์ตอนุกรม RS-232	เครื่องคอมพิวเตอร์ตั้งค่าท้องถิ่น (อินเทอร์เฟซซอฟต์แวร์ HCD)

ข้อมูลเชิงประสบการณ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

900C70-0460 เป็นส่วนหนึ่งของตระกูลฮาร์ดแวร์ ControlEdge HC900 C70 ที่อัปเกรดแล้ว รองรับการใช้งานโปรแกรมย้อนหลังกับโครงร่างแชสซี 900C71/C72 รุ่นเก่าได้โดยต้องอัปเดตซอฟต์แวร์กำหนดค่าระบบ (Hybrid Control Designer) ให้รองรับเวอร์ชันเฟิร์มแวร์เป้าหมาย โปรดทราบว่าการผสม CPU รุ่นเก่า C50 กับชุดสำรอง C70 ในแร็คเดียวกันไม่อนุญาตและจะทำให้เกิดข้อผิดพลาดแผงหลังไม่ตรงกัน

ข้อควรระวังในการใช้งานและบันทึกทางวิศวกรรม

เมื่อใช้งาน CPU ในตู้ควบคุมที่ไม่มีการระบายอากาศ ต้องรักษาช่องว่างแนวตั้งให้เพียงพอ ความร้อนสะสมรอบ CPU อาจทำให้การประมวลผลไม่เสถียรและเกิดการหมดเวลาของ watchdog เพื่อป้องกันตัวเอง การกำหนดขนาดพลังงานของระบบต้องคำนึงถึงการดึงไฟของแผงหลังหลัก; 900C70-0460 ควรจับคู่กับแหล่งจ่ายไฟ 900P01 หรือ 900P02 ที่มีขนาดเต็มเพื่อป้องกันไฟตกชั่วคราวในกรณี I/O สูง

คำแนะนำการเริ่มใช้งานและการเดินสาย

เส้นสายสื่อสารอีเธอร์เน็ตควรเดินแยกจากสายไฟ AC แรงดันสูงเสมอเพื่อป้องกันการเหนี่ยวนำสัญญาณรบกวนแม่เหล็กไฟฟ้า สำหรับอินเทอร์เฟซ RS-485 แบบอนุกรม ต้องใช้สายคู่บิดมีฉนวนกันเสียงคุณภาพสูง (STP) พร้อมตัวต้านทาน 120 โอห์มติดตั้งที่ปลายสายหลัก ในการตั้งค่าที่อยู่ทางกายภาพ ให้ตรวจสอบว่า IP ที่ตั้งค่าในซอฟต์แวร์ HCD ไม่ขัดแย้งกับโหนด SCADA หรือ DCS ที่มีอยู่ในซับเน็ตเดียวกันของโรงงาน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ปิดแหล่งจ่ายไฟหลักและเสริมทั้งหมดที่จ่ายไฟให้กับแร็คก่อนทำการติดตั้งหรือถอดโมดูล CPU การไม่แยกไฟฟ้าอาจทำให้โมดูลเสียหายถาวร แผงหลังเสียหาย หรืออุปกรณ์กระบวนการทางกายภาพทำงานโดยไม่ตั้งใจ

จัดแนวตัวนำพลาสติกบนและล่างของโมดูล CPU ให้ตรงกับช่อง CPU ที่กำหนดบนแร็คฐานหลัก

เลื่อนโมดูลเข้าช่องอย่างระมัดระวังจนพินตัวเชื่อมต่อแผงหลังเชื่อมต่อเต็มที่และเรียบเสมอกัน

ขันสกรูยึดโมดูลที่ด้านบนและด้านล่างของแผงหน้าด้วยแรงบิด 0.5 นิวตันเมตร (ประมาณ 4.4 นิ้ว-ปอนด์)

เชื่อมต่อสายสื่อสารและสายกราวด์เฉพาะทาง โดยตรวจสอบให้แน่ใจว่าสายกราวด์ถูกต่ออย่างถูกต้องที่แถบกราวด์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ต้องใช้ซอฟต์แวร์กำหนดค่าใดสำหรับโมดูล 900C70-0460

โมดูลนี้กำหนดค่าโดยใช้ยูทิลิตีซอฟต์แวร์ Honeywell HC900 Hybrid Control Designer (HCD)

โมดูลโปรเซสเซอร์นี้รองรับการทำงานซ้ำซ้อนของ CPU แบบสลับพร้อมใช้งานหรือไม่

ใช่ 900C70-0460 รองรับการประมวลผลแบบซ้ำซ้อนได้อย่างเต็มรูปแบบเมื่อติดตั้งในแร็กฐาน CPU แบบซ้ำซ้อนโดยเฉพาะ

ช่วงอุณหภูมิการทำงานมาตรฐานสำหรับคอนโทรลเลอร์นี้คือเท่าใด

CPU นี้ได้รับการจัดอันดับให้ทำงานภายในช่วงอุณหภูมิแวดล้อม 0 ถึง 60 องศาเซลเซียส
