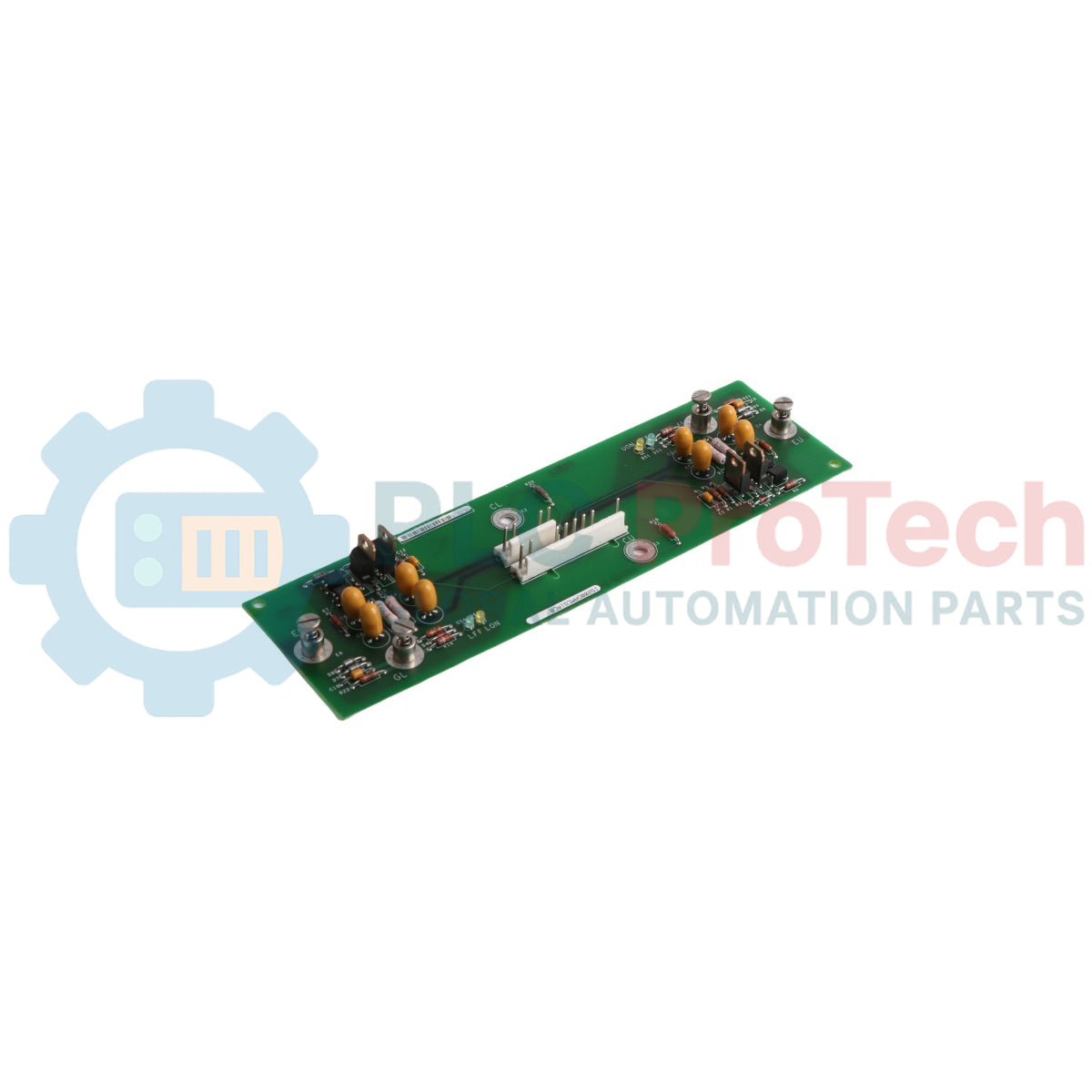

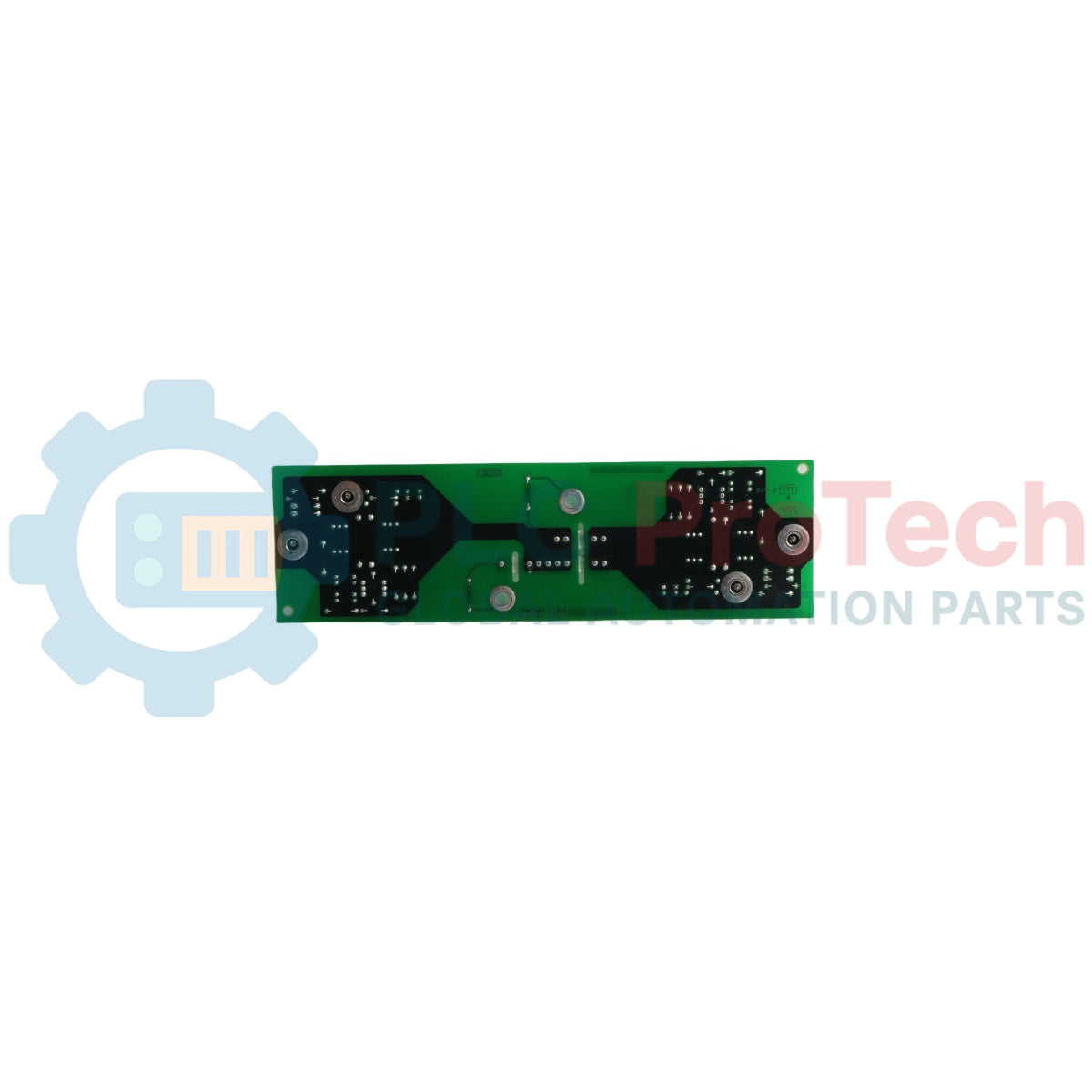

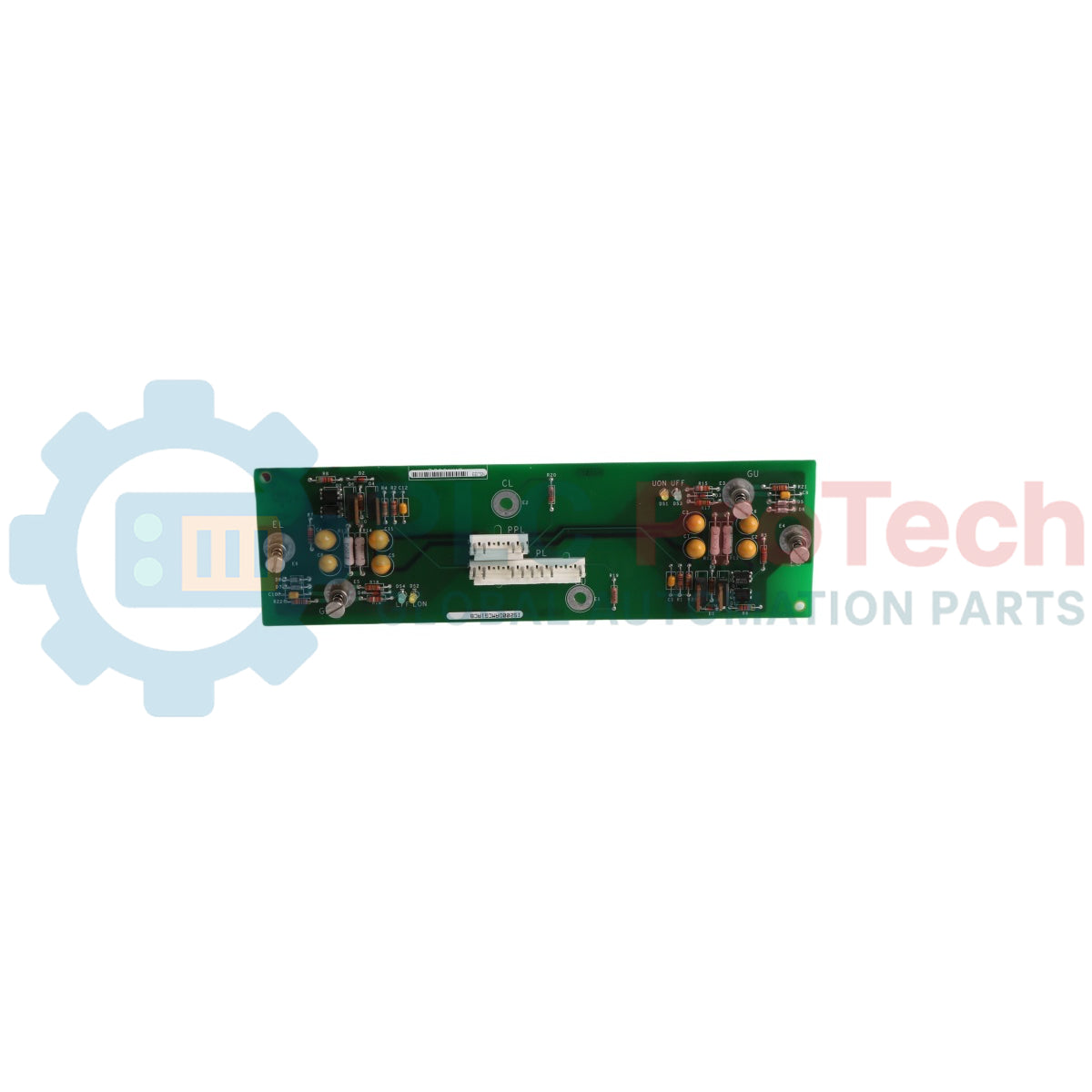

IS200DAMCG1ACB GE บอร์ดขยายสัญญาณและอินเทอร์เฟซขับเกต Mark VI

ภาพรวมผลิตภัณฑ์

IS200DAMCG1ACB ทำหน้าที่เป็นแผงขยายสัญญาณขับเกตและอินเทอร์เฟซที่สำคัญภายในระบบควบคุม GE Mark VI Speedtronic แผงนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านการแปลงกำลังสูง โดยทำหน้าที่เป็นจุดเชื่อมต่อคำสั่งสำคัญระหว่างลอจิกควบคุมกับทรานซิสเตอร์ไบโพลาร์เกตแบบมีฉนวน (IGBT) IS200DAMCG1ACB รับสัญญาณลอจิกระดับต่ำและขยายให้เป็นสัญญาณขับเกตที่มีความแรงเพียงพอสำหรับสวิตช์โมดูลกำลังขนาดใหญ่ที่ความถี่สูง ด้วยการผสานการขยายสัญญาณและการตรวจสอบป้อนกลับไว้ในแผงเดียว แผงนี้จึงช่วยให้เกิดการซิงโครไนซ์ที่แม่นยำซึ่งจำเป็นสำหรับชุดขับมอเตอร์งานหนักและระบบกระตุ้นกังหัน พร้อมปกป้องชุดส่งกำลังจากความไม่เสถียรทางไฟฟ้า

ข้อได้เปรียบทางเทคนิคหลัก

การควบคุมการสวิตช์ IGBT อย่างแม่นยำ

แผงนี้มีวงจรขับเฉพาะทางที่ปรับแต่งลักษณะการเปิดและปิดของโมดูล IGBT ให้เหมาะสมที่สุด ด้วยการควบคุมกระแสเกตอย่างแม่นยำ IS200DAMCG1ACB ช่วยลดการสูญเสียจากการสวิตช์และลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ซึ่งช่วยยืดอายุการใช้งานของสารกึ่งตัวนำกำลังหลักโดยตรง

การป้องกันความขัดข้องในตัว

ลอจิกฮาร์ดแวร์ขั้นสูงบน IS200DAMCG1ACB ตรวจสอบเหตุการณ์ดีแซทเทอเรชันและสภาวะกระแสเกิน หากตรวจพบความขัดข้องที่ระดับ IGBT แผงจะเริ่มกระบวนการ "ปิดระบบแบบนุ่มนวล" เฉพาะจุด เพื่อป้องกันความเสียหายจากความร้อนอย่างรุนแรง พร้อมส่งสถานะความขัดข้องกลับไปยังแร็กควบคุม Mark VI ผ่านอินเทอร์เฟซความเร็วสูง

การแยกสัญญาณที่มีความทนทาน

เพื่อปกป้องโปรเซสเซอร์ควบคุมที่ไวต่อสัญญาณจากภาคกำลังแรงดันสูง แผงนี้จึงใช้ตัวออปโตคัปเปลอร์ประสิทธิภาพสูงหรือตัวแยกสัญญาณแบบแม่เหล็ก การแยกทางไฟฟ้านี้ช่วยให้ทรานเชียนต์บนบัสกำลังไม่แพร่เข้าสู่เครือข่ายควบคุม ทำให้ระบบยังคงทำงานได้อย่างต่อเนื่องแม้เกิดการรบกวนในระบบไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

การจัดการและการป้องกัน ESD

IS200DAMCG1ACB มีส่วนประกอบแบบ MOS-gate ที่ไวต่อสัญญาณรบกวนสูง ควรใช้สายรัดข้อมือป้องกัน ESD ที่ต่อกราวด์และแผ่นรองนำไฟฟ้าระหว่างการติดตั้งเสมอ หลีกเลี่ยงการสัมผัสขั้วต่อขอบแผ่นเคลือบทองหรือรีซิสเตอร์เกตแบบติดตั้งบนพื้นผิว เพื่อป้องกันความเสียหายแฝงจากการคายประจุไฟฟ้าสถิต

ลำดับการเชื่อมต่อ

เมื่อติดตั้งแผงเข้ากับโมดูล IGBT ตรวจสอบให้แน่ใจว่าสายคู่บิดเกลียวระหว่างเกตกับอีมิตเตอร์สั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อลดอินดักแตนซ์แฝง ตรวจสอบว่าอินเทอร์เฟซสายใยแก้วนำแสงหรือสายแพที่เชื่อมต่อกับแร็กควบคุมนั่งเข้าที่อย่างแน่นหนา ก่อนจ่ายไฟบัส DC แรงดันสูง

การแปลผลไฟ LED วินิจฉัย

ตรวจสอบไฟ LED แสดงสถานะบนแผงระหว่างการทดสอบตัวเองเมื่อเปิดเครื่อง (POST) โดยทั่วไปไฟสีเขียวค้างหมายความว่าแหล่งจ่ายไฟภายใน (VCC/VEE) อยู่ในช่วงค่าที่ยอมรับได้ ส่วนไฟ LED สีแดงหรือสีเหลืองอำพันกะพริบแสดงถึงความขัดข้องของเกตหรือสัญญาณป้อนกลับจากบริดจ์กำลังที่อยู่นอกช่วง

ข้อได้เปรียบด้านวิศวกรรม

IS200DAMCG1ACB ได้รับการออกแบบให้ทนทานต่อสภาพแวดล้อมอุตสาหกรรมหนัก รวมถึงโรงไฟฟ้ากังหันก๊าซและโรงงานการผลิตขนาดใหญ่ การออกแบบ PCB หลายชั้นมีระนาบกราวด์เฉพาะเพื่อระงับสัญญาณรบกวน ช่วยให้ทำงานได้อย่างเสถียรใกล้บัสบาร์กระแสสูง เนื่องจากเป็นส่วนประกอบมาตรฐานของ Mark VI จึงสามารถผสานการทำงานกับซอฟต์แวร์ ToolboxST ของ GE ได้อย่างราบรื่น ช่วยให้ตรวจสอบสถานะการทำงานของชุดขับเกตแบบเรียลไทม์และแก้ไขปัญหาระยะไกลได้ง่ายขึ้น

คำถามที่พบบ่อยทางเทคนิค

Q1: สามารถใช้ IS200DAMCG1ACB แทน DAMC รุ่นเก่าได้หรือไม่

A1: ได้ ส่วนต่อท้าย "G1ACB" ระบุระดับรุ่นแก้ไขเฉพาะ ซึ่งโดยทั่วไปมีการปรับปรุงฮาร์ดแวร์จากรุ่นก่อนหน้า แผงนี้เข้ากันได้กับการใช้งานชุดขับเกต Mark VI ส่วนใหญ่ย้อนหลังได้ โดยมีเงื่อนไขว่าเฟิร์มแวร์ระบบต้องรองรับรหัสรุ่นแก้ไข

Q2: อะไรเป็นสาเหตุของ "ความขัดข้องจากดีแซทเทอเรชัน" บนแผงนี้

A2: ความขัดข้องจากดีแซทเทอเรชันเกิดขึ้นเมื่อ IGBT ไม่สามารถเปิดได้เต็มที่ หรือเมื่อสภาวะกระแสเกินทำให้ IGBT หลุดออกจากช่วงอิ่มตัว แผงจะตรวจจับการเพิ่มขึ้นของแรงดัน Vce ที่เกิดขึ้น และยับยั้งการขับเกตทันทีเพื่อป้องกันไม่ให้ IGBT ระเบิด

Q3: แผงนี้ต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่

A3: โดยทั่วไปแผงจะรับไฟเลี้ยงลอจิกจากแบ็กเพลนของ Mark VI หรือบัสจ่ายไฟ 24V DC เฉพาะ อย่างไรก็ตาม พลังงานสำหรับการขับเกตแรงดันสูงจะถูกจัดการภายในผ่านตัวแปลง DC-DC บนแผง เพื่อคงการแยกทางไฟฟ้า

Q4: ควรตรวจสอบรีซิสเตอร์เกตอย่างไรระหว่างการบำรุงรักษาตามระยะ

A4: ระหว่างการหยุดระบบตามกำหนด ให้ใช้มัลติมิเตอร์ความแม่นยำสูงตรวจสอบว่ารีซิสเตอร์เกตมีค่าตรงตามที่ระบุในแผนผังระบบของคุณ รีซิสเตอร์ที่เปลี่ยนสีหรือไหม้เกรียมบ่งชี้ถึงความร้อนจากการสวิตช์ที่มากเกินไป และควรเปลี่ยนแผงล่วงหน้า
