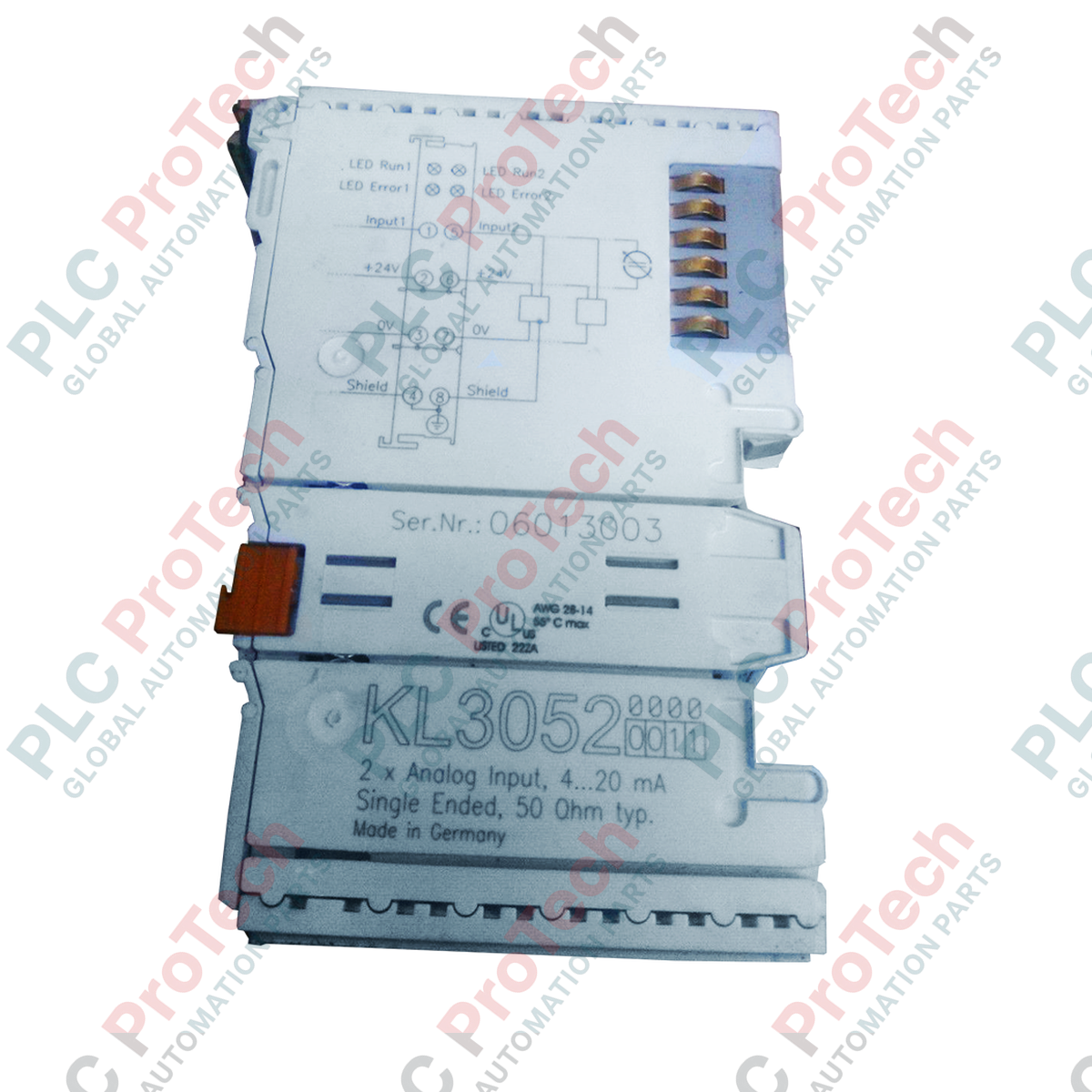

เทอร์มินัลอินพุตแอนะล็อกแบบใช้พลังงานจากลูป 2 ช่อง Beckhoff KL3052 (4–20 mA)

ภาพรวมผลิตภัณฑ์

 KL3052 (KL3052) เป็น เทอร์มินัลอินพุตแอนะล็อก 2 ช่องประสิทธิภาพสูง ที่ออกแบบมาสำหรับระบบ Beckhoff Bus Terminal เพื่อประมวลผลสัญญาณมาตรฐาน 4 ถึง 20 mA โมดูลนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพการทำงาน และเป็นเทอร์มินัลแบบ ใช้พลังงานจากลูป ซึ่งหมายความว่าโมดูลจ่าย แหล่งจ่ายเซนเซอร์ 24 VDC ที่จำเป็นโดยตรงผ่านหน้าสัมผัสจ่ายไฟ คุณสมบัตินี้ช่วยลดความซับซ้อนของการเดินสายภาคสนามได้อย่างมาก โดยไม่จำเป็นต้องใช้บล็อกกระจายไฟแยกสำหรับทรานสมิตเตอร์ ด้วย ความละเอียด 12 บิต KL3052 จึงเป็นโซลูชันที่เหมาะสำหรับตรวจสอบเซนเซอร์วัดความดัน ระดับ และอุณหภูมิในระบบบำบัดน้ำ การแปรรูปสารเคมี และระบบอัตโนมัติในโรงงานทั่วไป

วิศวกรรมการทำงานและตรรกะการจ่ายไฟ

 Beckhoff KL3052 ใช้ เทคโนโลยีแบบซิงเกิลเอนด์ เพื่อวัดกระแสได้อย่างแม่นยำ โดยมีเวลาแปลงสัญญาณที่รวดเร็วประมาณ 1 ms ถึง 2 ms เนื่องจากโมดูลรวมแหล่งจ่ายเซนเซอร์ไว้ภายใน จึงทำหน้าที่เป็นแหล่งจ่ายไฟสำหรับวงจรกระแส 4–20 mA วงจรภายในประกอบด้วยชันท์อิมพีแดนซ์ต่ำ (80 Ω + 0.7 V) และได้รับการป้องกันแรงดันกระชากสูงสุด 35 V เช่นเดียวกับ Beckhoff Bus Terminal ทั้งหมด อุปกรณ์นี้มี การแยกทางไฟฟ้า 500 V ระหว่างสัญญาณภาคสนามกับ K-bus เพื่อป้องกันไม่ให้สัญญาณรบกวนทางไฟฟ้าเฉพาะจุดหรือความผิดพลาดของกราวด์ส่งต่อไปยัง PLC หรือ Bus Coupler ส่วนกลาง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ประโยชน์ของเทอร์มินัลแบบ “ใช้พลังงานจากลูป” พร้อมแหล่งจ่ายเซนเซอร์คืออะไร?

ในวงจรกระแสมาตรฐาน โดยปกติคุณจะต้องใช้แหล่งจ่ายไฟภายนอกเพื่อ “ขับ” สัญญาณ 4–20 mA จากเซนเซอร์ KL3052 มีแหล่งจ่าย 24 VDC ภายในตัว จึงช่วยลดจำนวนสายที่เดินไปยังภาคสนาม และลดความหนาแน่นของอุปกรณ์ในตู้ควบคุม ส่งผลให้ต้นทุนการติดตั้งลดลงและมีจุดที่อาจเกิดความขัดข้องน้อยลง

ข้อมูลถูกแสดงในอิมเมจกระบวนการของ PLC อย่างไร?

สัญญาณ 4–20 mA ที่วัดได้จะถูกแมปเป็น ข้อมูลขนาด 2 x 16 บิต ในอิมเมจกระบวนการ แม้ว่าความละเอียดจะอยู่ที่ 12 บิต แต่โดยทั่วไปข้อมูลจะถูกจัดรูปแบบให้ 4 mA สอดคล้องกับค่าดิจิทัลเฉพาะ (เช่น 0 หรือค่าออฟเซ็ตมาตรฐาน) และ 20 mA สอดคล้องกับค่าสูงสุด จึงสามารถปรับสเกลใน TwinCAT หรือสภาพแวดล้อมการเขียนโปรแกรมอื่น ๆ ได้ง่าย

KL3052 ตรวจจับสายขาดได้หรือไม่?

ได้ เนื่องจากโมดูลทำงานบนสเกล “ลูปกระแสศูนย์มีชีวิต” 4–20 mA สัญญาณใด ๆ ที่ลดลงต่ำกว่า 4 mA อย่างมีนัยสำคัญ (โดยทั่วไปใกล้ 0 mA) จะถูก PLC ระบุได้ทันทีว่าเป็นสายขาดหรือเซนเซอร์ขัดข้อง ช่วยเพิ่มความปลอดภัยในการทำงานของระบบ

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• ความสมบูรณ์ของหน้าสัมผัสจ่ายไฟ: เนื่องจาก KL3052 ดึงพลังงานสำหรับเซนเซอร์จากหน้าสัมผัสจ่ายไฟภายในเทอร์มินัล ตรวจสอบให้แน่ใจว่าเทอร์มินัลก่อนหน้าในชุดประกอบ (โดยทั่วไปคือ Bus Coupler หรือ Power Feed Terminal เช่น KL9100) ได้รับไฟ 24 VDC ที่มีเสถียรภาพ

• การชีลด์: เพื่อรักษา ความแม่นยำในการวัด ±0.3% ให้ใช้สายเคเบิลแบบมีชีลด์สำหรับลูปกระแส ควรเชื่อมต่อชีลด์เข้ากับสายดินฟังก์ชัน (FE) โดยใช้แคลมป์ชีลด์ของ Beckhoff เพื่อลดผลกระทบจากสัญญาณรบกวนความถี่สูง

• การจัดการความร้อน: เมื่อติดตั้งโมดูล KL3052 หลายตัวเรียงติดกัน ตรวจสอบให้แน่ใจว่าตู้มีการไหลเวียนอากาศแบบพาความร้อนเพียงพอ แม้โมดูลจะมีประสิทธิภาพสูง แต่กระแสจ่ายเซนเซอร์รวมของหลายลูปอาจทำให้เกิดความร้อนสะสมเฉพาะจุดได้

ข้อได้เปรียบด้านวิศวกรรม

 KL3052 เป็นอุปกรณ์หลักสำหรับโครงการอุตสาหกรรมแบบ B2B โดยมีโครงสร้างแข็งแรงทนทานที่สอดคล้องกับ EN 60068-2-6 ด้านความทนทานต่อการสั่นสะเทือนและแรงกระแทก การรับรองระดับสากลที่หลากหลาย รวมถึง CE, UL, Ex (สำหรับพื้นที่อันตราย) และ GL (สำหรับการใช้งานทางทะเล) ทำให้อุปกรณ์นี้เป็นตัวเลือกที่ยืดหยุ่นสำหรับโครงการระหว่างประเทศ ด้วยการรวมแหล่งจ่ายไฟเซนเซอร์และการแปลงสัญญาณดิจิทัลความละเอียด 12 บิตความเร็วสูงไว้ในกรอบขนาด 12 มม. Beckhoff จึงนำเสนอโซลูชันที่เพิ่มความหนาแน่นของแผงควบคุมได้สูงสุด โดยไม่ลดทอนประสิทธิภาพทางเทคนิคหรือความชัดเจนในการวินิจฉัย
