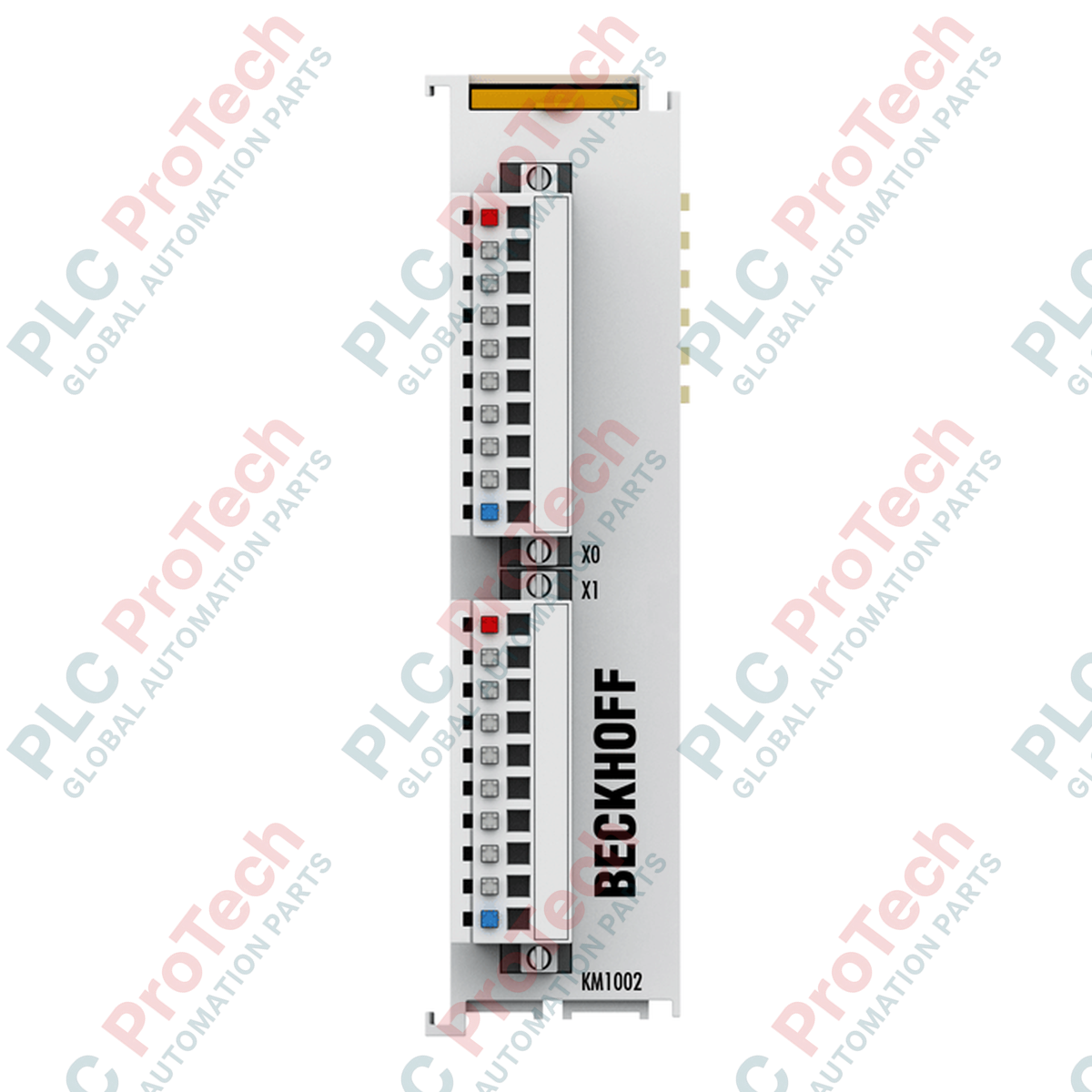

KM1002-0002 BECKHOFF โมดูลขั้วต่อบัสอินพุตดิจิทัล 16 ช่อง

ภาพรวมผลิตภัณฑ์

 KM1002-0002 (KM10020002) คือโมดูล Bus Terminal ความหนาแน่นสูงที่ออกแบบมาเพื่อใช้พื้นที่ภายในระบบ I/O ของ Beckhoff ให้เกิดประสิทธิภาพสูงสุด ด้วยการรวมอินพุตดิจิทัล 16 ช่องไว้ในตัวเรือนขนาดกะทัดรัด 26.5 มม. โมดูลนี้ช่วยลดขนาดตู้ควบคุมได้อย่างมาก ขณะเดียวกันยังคงประสิทธิภาพการประมวลผลสัญญาณสูงไว้ได้ ส่วน KM1002-0002 มาพร้อมเทคโนโลยีการเชื่อมต่อแบบ 1 สายและไฟ LED แสดงสถานะในตัว ช่วยให้ตรวจสอบสถานะของแต่ละช่องทั้ง 16 ช่องได้ทันทีด้วยสายตา ออกแบบมาให้มีความน่าเชื่อถือสำหรับภาคส่วนระบบอัตโนมัติทางอุตสาหกรรม เช่น การจัดการอาคาร โลจิสติกส์ และการสร้างเครื่องจักรทั่วไป โดยรองรับการส่งสัญญาณควบคุม 24 VDC ไปยัง K-bus ระดับบนได้อย่างราบรื่น พร้อมการแยกทางไฟฟ้า 500 V

รายละเอียดรหัสต่อท้าย

ซีรีส์ KM1002 ใช้ตรรกะของรหัสต่อท้ายแบบมาตรฐานเพื่อกำหนดอินเทอร์เฟซการเดินสายและคุณสมบัติการวินิจฉัยของโมดูล:

• -0000: โมดูลอินพุตดิจิทัลมาตรฐาน 16 ช่อง ซึ่งจัดส่งโดยไม่มีขั้วต่อสายไฟแบบเสียบได้

• -0001: รุ่นที่ติดตั้งขั้วต่อแบบเสียบได้ 1 สายสำหรับการต่อปลายสัญญาณพื้นฐาน

• -0002: รุ่นที่ติดตั้งขั้วต่อแบบเสียบได้ 1 สายและ ไฟ LED วินิจฉัย ในตัว สำหรับตรวจสอบสถานะเฉพาะช่อง

• -0004: รุ่นความหนาแน่นสูงที่มีขั้วต่อแบบ 3 สายและไฟ LED ช่วยให้จ่ายไฟให้เซนเซอร์โดยตรง (VCC/GND/Signal) ที่ขั้วต่อได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

KM1002-0002 รองรับการเชื่อมต่อเซนเซอร์แบบ 3 สายโดยตรงหรือไม่

 KM1002-0002 ได้รับการออกแบบสำหรับเทคโนโลยีการเชื่อมต่อแบบ 1 สาย ซึ่งหมายความว่าโมดูลจะรับสายสัญญาณจากเซนเซอร์ สำหรับเซนเซอร์ที่ต้องรับไฟ 24 VDC และ 0V โดยตรงจากโมดูล ควรใช้รุ่น KM1002-0004 (3 สาย) สำหรับรุ่น -0002 การจ่ายไฟร่วมต้องดำเนินการผ่านขั้วต่อกระจายศักย์ไฟฟ้าแยกต่างหาก

โมดูลนี้สามารถใช้ในระบบที่มีความเค้นทางกลสูงได้หรือไม่?

ใช่ โมดูลนี้เป็นไปตามมาตรฐาน EN 60068-2-6 และ EN 60068-2-27 ด้านความทนทานต่อการสั่นสะเทือนและแรงกระแทก ระดับการเดินสายแบบถอดเสียบได้ยึดแน่นด้วยกลไกล็อก และตัวโมดูลเองยึดเข้ากับราง DIN ขนาด 35 มม. ด้วยร่องคู่และข้อต่อแบบมีคีย์ที่แข็งแรง จึงมั่นคงเมื่อวางติดกับขั้วต่ออื่น

ตัวกรองอินพุต 3.0 มิลลิวินาทีมีหน้าที่อะไร?

ตัวกรอง 3.0 มิลลิวินาทีเป็นกลไกลดการเด้งของฮาร์ดแวร์ในตัว ช่วยป้องกันไม่ให้ PLC ลงทะเบียนสัญญาณ "เท็จ" ที่เกิดจากการเด้งของหน้าสัมผัสทางกลหรือสัญญาณรบกวนแม่เหล็กไฟฟ้าชั่วขณะบนสายสัญญาณ เพื่อให้หน่วยระบบอัตโนมัติประมวลผลเฉพาะการเปลี่ยนสถานะที่ถูกต้องเท่านั้น

คู่มือวิศวกรรมและการติดตั้ง

• ประสิทธิภาพการเดินสาย: ระบบขั้วต่อแบบถอดเสียบได้ช่วยให้สามารถประกอบชุดสายไฟไว้ล่วงหน้าหรือเปลี่ยนทั้งชุดได้ เมื่อใส่สายไฟ (ขนาด 0.08 ถึง 1.5 มม.²) ต้องปอกสายยาว בדיוק 8 มม. เพื่อให้มั่นใจว่าการเชื่อมต่อแบบก๊าซแน่นภายในขั้วต่อสปริงจะมีความปลอดภัย

• การวินิจฉัยสถานะ: ใช้ไฟ LED ในตัวเพื่อช่วยให้การเริ่มใช้งานระบบง่ายขึ้น ไฟ LED ที่ติดสว่างแสดงสัญญาณ "1" (High) ที่อินพุต หากเซนเซอร์ทำงานแต่ไฟ LED ยังคงดับอยู่ ให้ตรวจสอบแรงดันไฟฟ้าด้านภาคสนามหรือการเชื่อมต่อกราวด์ร่วม (0V) เนื่องจาก KM1002-0002 ต้องใช้ศักย์อ้างอิงร่วมกับเซนเซอร์ภาคสนาม

• การแยกทางไฟฟ้าที่อาจเกิดขึ้น: โปรดทราบว่าโมดูลนี้มีการแยกทางไฟฟ้า 500 V ระหว่าง K-bus (ด้านลอจิก) และศักย์ไฟฟ้าภาคสนาม อย่างไรก็ตาม ด้านข้างตัวเครื่องไม่มีขั้วต่อไฟเลี้ยง ดังนั้นต้องจ่ายไฟภาคสนามสำหรับอินพุตผ่านขั้วต่อด้านหน้า เพื่อให้แน่ใจว่าอินพุตได้รับพลังงานอย่างถูกต้อง
