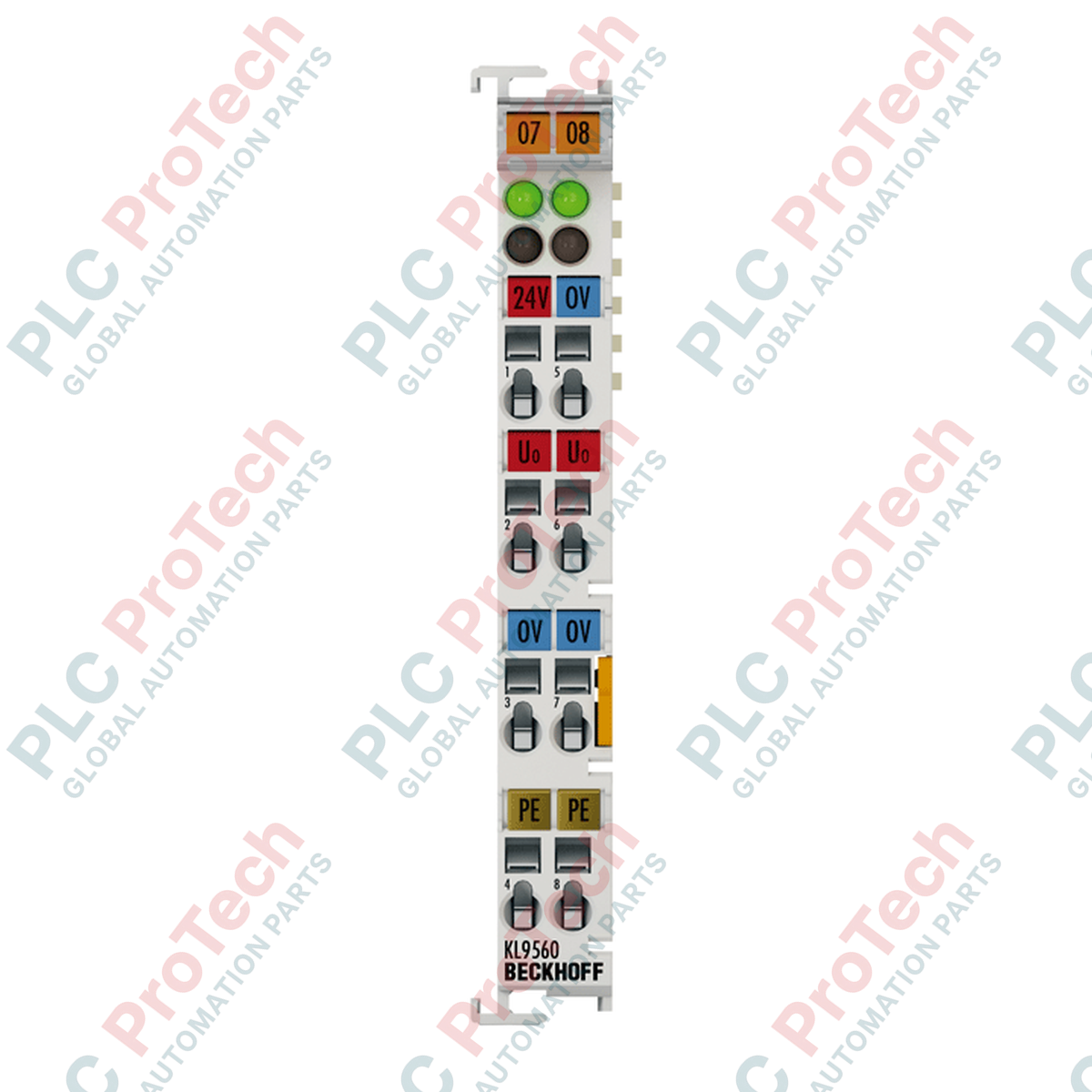

KL9560 (KL9560) เป็นเทอร์มินัลแหล่งจ่ายไฟแบบเฉพาะทางที่ออกแบบมาเพื่อจ่ายเอาต์พุต 24 VDC แบบแยกวงจรจากอินพุตมาตรฐาน 24 VDC ภายในระบบ Beckhoff Bus Terminal แตกต่างจากเทอร์มินัลจ่ายไฟมาตรฐานที่เพียงส่งผ่านแรงดันภาคสนาม KL9560 ได้ติดตั้งตัวแปลง DC/DC คุณภาพสูงเพื่อสร้างแหล่งจ่ายแรงดันที่แยกทางไฟฟ้า โมดูลนี้เหมาะอย่างยิ่งสำหรับจ่ายไฟให้เซนเซอร์แอนะล็อกที่มีความไวสูง ทรานสดิวเซอร์วัดค่าความแม่นยำสูง หรืออุปกรณ์อิเล็กทรอนิกส์เฉพาะทางที่ต้องการแหล่งจ่ายไฟที่ “สะอาด” ปราศจากสัญญาณรบกวนทางไฟฟ้าและกราวด์ลูปซึ่งมักเกิดขึ้นบนขั้วต่อไฟอุตสาหกรรมหลัก ด้วยแรงดันฉนวน 1,500 V AC ระหว่างภาคสนามกับ K-bus จึงช่วยปกป้องลอจิกควบคุมส่วนกลางได้อย่างสูงสุด
สถาปัตยกรรมฮาร์ดแวร์ของ KL9560 ได้รับการปรับให้เหมาะสมด้านเสถียรภาพและการแสดงผลข้อมูลวินิจฉัย โดยจ่ายกระแสเอาต์พุตได้สูงสุด 0.1 A พร้อมการป้องกันไฟฟ้าลัดวงจรอย่างเต็มรูปแบบและความสามารถในการรีสตาร์ตอัตโนมัติเมื่อแก้ไขความผิดปกติแล้ว ข้อได้เปรียบทางเทคนิคที่สำคัญคือการผสานข้อมูลวินิจฉัยไว้ในภาพกระบวนการ ทำให้คอนโทรลเลอร์สามารถตรวจสอบสถานะของแหล่งจ่ายแบบแยกวงจรได้แบบเรียลไทม์ อุปกรณ์มีประสิทธิภาพประมาณ 85% และบรรจุอยู่ในตัวเครื่องโพลีคาร์บอเนตขนาดกะทัดรัดกว้าง 12 มม. ได้รับการรับรองสำหรับการใช้งานทางทะเลที่มีข้อกำหนดสูง (DNV GL) และพื้นที่อันตราย (ATEX) จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับแท่นขุดเจาะนอกชายฝั่งและสภาพแวดล้อมการแปรรูปสารเคมี ซึ่งความสมบูรณ์ของสัญญาณเป็นข้อกำหนดด้านความปลอดภัย
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | KL9560 |
| แบรนด์ | BECKHOFF |
| แหล่งกำเนิด | เยอรมนี |
| แรงดันอินพุต | 24 VDC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์) |
| แรงดันเอาต์พุต | 24 VDC (-15 เปอร์เซ็นต์ / +5 เปอร์เซ็นต์) |
| กระแสเอาต์พุต | <= 0.1 A |
| ประสิทธิภาพ | ประมาณ 85 เปอร์เซ็นต์ |
| แรงดันฉนวน | 1,500 VAC (ภาคสนาม/K-bus), 500 VAC (อินพุต/เอาต์พุต) |
| ป้องกันไฟฟ้าลัดวงจร | มี พร้อมรีสตาร์ตอัตโนมัติ |
| การวินิจฉัย | มี (พร้อมใช้งานในภาพกระบวนการ) |
| ขนาด (กว้าง x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| อุณหภูมิการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| การรับรอง | CE, UL, ATEX, DNV GL |
เหตุใดจึงควรใช้ KL9560 แทนเทอร์มินัลจ่ายไฟมาตรฐาน?
เทอร์มินัลจ่ายไฟมาตรฐาน (เช่น KL9100) ใช้กราวด์และศักย์ไฟฟ้าร่วมกับโมดูลอื่นทั้งหมดบนรางจ่ายไฟ KL9560 จ่ายวงจร 24 VDC แยกต่างหากและแยกทางไฟฟ้า ซึ่งมีความสำคัญเมื่อใช้เซนเซอร์ที่ไวต่อความแตกต่างของศักย์กราวด์หรือสัญญาณรบกวนความถี่สูงจากชุดขับมอเตอร์ที่อยู่ใกล้เคียง
จะเกิดอะไรขึ้นหากกระแสเอาต์พุตเกิน 0.1 A?
เทอร์มินัลนี้ป้องกันไฟฟ้าลัดวงจร หากกระแสเพิ่มขึ้นถึงประมาณ 0.15 A โมดูลจะหยุดทำงานเพื่อป้องกันตัวแปลง DC/DC ภายใน เมื่อแก้ไขภาวะโหลดเกินหรือไฟฟ้าลัดวงจรแล้ว KL9560 จะรีสตาร์ตโดยอัตโนมัติและคืนเอาต์พุต 24 VDC
ฉันสามารถตรวจสอบสถานะแหล่งจ่ายไฟจาก PLC ได้หรือไม่?
ได้ KL9560 จัดเตรียมข้อมูลวินิจฉัยไว้โดยตรงในภาพกระบวนการ ทำให้ PLC สามารถตรวจจับการสูญเสียแรงดันเอาต์พุตหรือสภาวะผิดปกติ และสั่งงานสัญญาณเตือนหรือขั้นตอนเข้าสู่สถานะปลอดภัยได้
การคำนวณโหลด: ตรวจสอบให้แน่ใจว่ากระแสรวมของอุปกรณ์ที่เชื่อมต่อไม่เกิน 100 mA (0.1 A) เทอร์มินัลนี้ออกแบบมาสำหรับการจ่ายไฟระดับสัญญาณ (เซนเซอร์ เอ็นโคเดอร์ รีเลย์ขนาดเล็ก) ไม่ใช่แอคชูเอเตอร์หรือวาล์วกำลังสูง
การต่อลงกราวด์เพื่อคงการแยกวงจร: เพื่อคงประโยชน์ของการแยกทางไฟฟ้า 500 V ห้ามเชื่อมต่อ 0V เอาต์พุตของ KL9560 กลับไปยัง 0V หลักของระบบ การทำเช่นนั้นจะทำให้การแยกทางไฟฟ้าสิ้นผล และอาจนำสัญญาณรบกวนที่เทอร์มินัลนี้ออกแบบมาเพื่อป้องกันกลับเข้ามา
การปฏิบัติตามข้อกำหนดพื้นที่อันตราย: สำหรับการติดตั้งใน ATEX โซน 2 (Ex nA) ตรวจสอบให้แน่ใจว่าโมดูลได้รับการติดตั้งภายในตู้ที่มีระดับการป้องกัน IP54 ขันจุดเชื่อมต่อเทอร์มินัลทั้งหมดให้แน่น และใช้ปลอกย้ำสำหรับสายตีเกลียว เพื่อป้องกันการเกิดประกายไฟจากแรงสั่นสะเทือน
ความแม่นยำในการเดินสาย: ใช้เทอร์มินัลแบบสปริงเพื่อให้การเชื่อมต่อทนต่อแรงสั่นสะเทือน ต้องปอกสายยาว 8 ถึง 9 มม. สำหรับการใช้งานแอนะล็อก ให้ใช้สายเคเบิลมีชีลด์สำหรับแรงดันเอาต์พุต และต่อลงกราวด์ชีลด์ที่จุดเดียว เพื่อให้ได้อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงสุด
