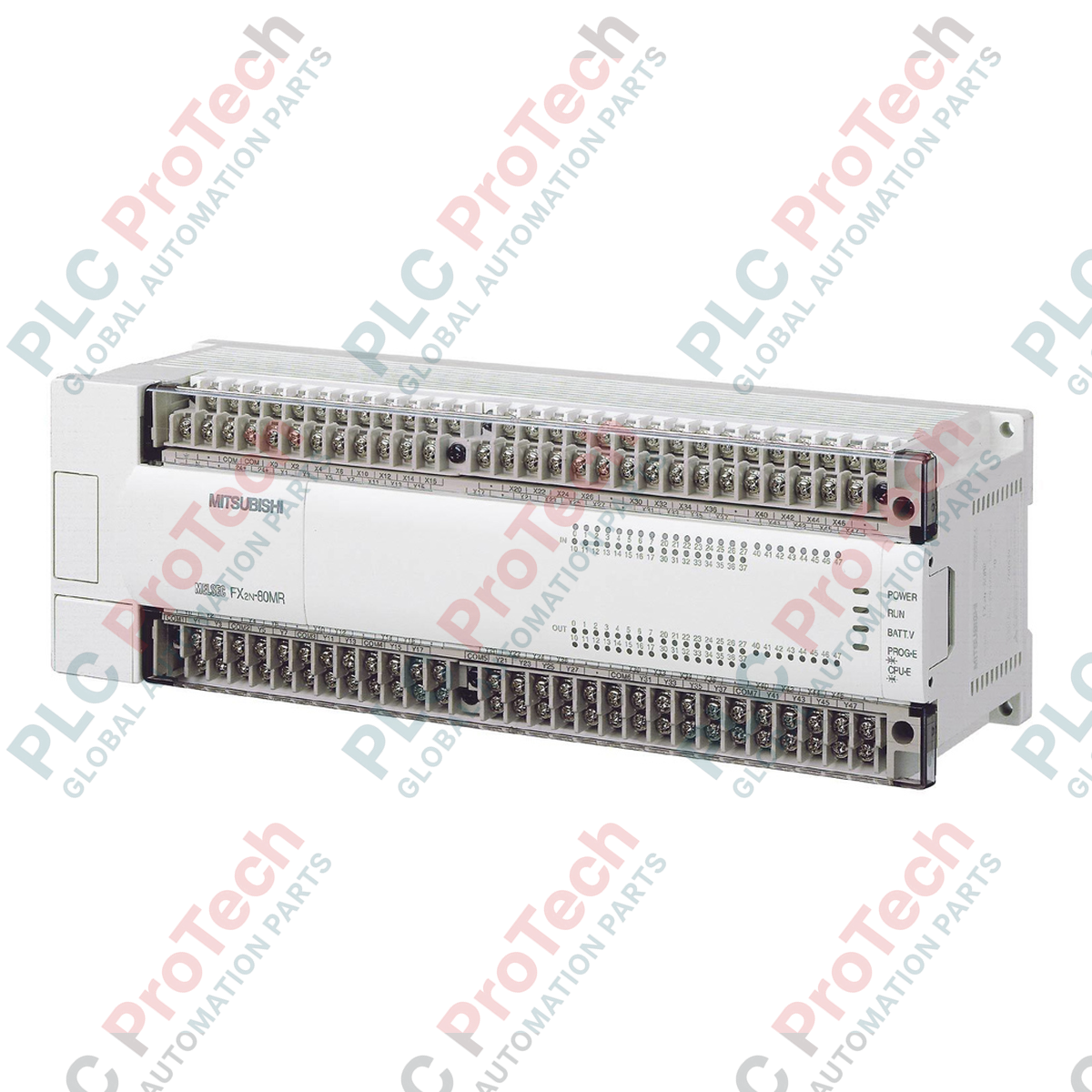

ยูนิตฐาน Mitsubishi Electric FX2N-80MR-DS ซีรีส์ FX2N

คำอธิบาย

Mitsubishi Electric FX2N-80MR-DS รองรับจุด I/O ภายในเครื่องได้สูงสุด 80 จุด และทำหน้าที่เป็นคอนโทรลเลอร์ความเร็วสูงที่ใช้ไฟ DC ภายใต้สถาปัตยกรรมไมโคร PLC รุ่นเก่า FX2N ชุดฐานนี้รวมการประมวลผล หน่วยความจำ และการควบคุมอินพุต/เอาต์พุตความหนาแน่นสูงไว้ในแชสซีขนาดกะทัดรัดเดียว ทำงานด้วย แหล่งจ่ายไฟ 24V DC พิกัด จึงเหมาะสำหรับสภาพแวดล้อมภาคสนามที่ไม่มีไฟฟ้ากระแสสลับจากระบบไฟหลัก หรือที่จำเป็นต้องใช้ระบบไฟสำรองจากแบตเตอรี่ แพลตฟอร์มนี้มี อินพุตดิจิทัล 40 จุด และ เอาต์พุตรีเลย์ 40 จุด ให้การแยกวงจรที่มีประสิทธิภาพและความสามารถในการสวิตช์สูงสำหรับแอคชูเอเตอร์และเซนเซอร์อุตสาหกรรมหลากหลายประเภท

คุณสมบัติหลัก

• ระบบจ่ายไฟ DC: ออกแบบให้ทำงานโดยตรงกับไฟ 24V DC (+20% / -15% ริปเปิล) จึงเหมาะอย่างยิ่งสำหรับเครื่องจักรเคลื่อนที่ การติดตั้งบนเรือ และระบบสำรองที่มีความสำคัญสูง
• ลอจิกอินพุตที่เลือกได้: อินพุตดิจิทัลในตัว 40 จุด สามารถกำหนดค่าเป็นแบบ Sink (NPN) หรือ Source (PNP) เพื่อให้เข้ากับโครงสร้างเซนเซอร์ภาคสนามที่มีอยู่
• เอาต์พุตรีเลย์ที่ทนทาน: เอาต์พุตรีเลย์แม่เหล็กไฟฟ้า 40 จุด รองรับการสวิตช์โหลด AC และ DC สูงสุด 2 แอมป์ต่อจุด
• การประมวลผลและหน่วยความจำ: มีความจุหน่วยความจำโปรแกรม RAM และ EEPROM ในตัว 16,000 ขั้น สำหรับอัลกอริทึมควบคุมอุตสาหกรรมที่ซับซ้อน
• อินพุตความเร็วสูง: มีเฟสเคาน์เตอร์ความเร็วสูงในตัว (สูงสุด 60 kHz แบบเฟสเดียว, 20 kHz แบบสองเฟส) สำหรับรับข้อมูลป้อนกลับจากโรตารีเอ็นโคเดอร์โดยตรง
• สถาปัตยกรรมที่ขยายได้: รองรับบล็อกขยายซีรีส์ FX2N โมดูลฟังก์ชันพิเศษ (แอนะล็อก อุณหภูมิ การกำหนดตำแหน่ง) และอะแดปเตอร์สื่อสารได้อย่างสมบูรณ์

การใช้งาน

• การควบคุมปั๊มและวาล์วแบบกระจาย: เหมาะสำหรับโรงกรองน้ำและสถานีสูบน้ำระยะไกลที่ใช้แบตเตอรี่จากแผงโซลาร์เซลล์กระแสตรง
• ระบบขนถ่ายวัสดุและสายพานลำเลียง: มีความหนาแน่นของ I/O สูงสำหรับจัดการเซนเซอร์โฟโตอิเล็กทริก อินเตอร์ล็อก และโซลินอยด์วาล์วนิวแมติกหลายตัว
• ระบบอัตโนมัติสำหรับอุปกรณ์เคลื่อนที่: ติดตั้งในยานพาหนะอเนกประสงค์ เรือเดินทะเล และอุปกรณ์ขนส่งงานหนักที่ใช้แหล่งจ่ายไฟภายในระบบ 24V DC โดยเฉพาะ
• เครื่องจักรบรรจุภัณฑ์เสริม: ควบคุมลอจิกอย่างรวดเร็วสำหรับสถานีซีล ตัด และห่อที่ต้องใช้การทำงานของรีเลย์แบบแยกวงจร

ตารางข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

FX2N-80MR-DS เป็นสถาปัตยกรรมไมโคร-PLC รุ่นคลาสสิกที่เก่ากว่า หากปรับปรุงระบบหรือนำมาแทนที่ FX2-80MR-D รุ่นเก่า รุ่น FX2N มีระยะติดตั้งทางกายภาพเทียบเท่ากัน แต่ทำงานด้วยความเร็วประมวลผลที่สูงกว่ามากและมีไลบรารีคำสั่งขนาดใหญ่กว่า สำหรับการย้ายระบบสมัยใหม่ โปรดทราบว่ากลุ่มผลิตภัณฑ์ FX2N ถูกแทนที่ด้วยซีรีส์ MELSEC iQ-F (FX5U) การอัปเกรดเป็น FX5U-80MR/DS ต้องใช้โมดูลแปลงบัส FX5-CNV-BUS เพื่อคงการใช้งานยูนิตขยาย FX2N รุ่นเก่าที่อยู่ปลายทาง

ข้อควรระวังในการใช้งานและบันทึกทางวิศวกรรม

การสึกหรอของรีเลย์เป็นสาเหตุขัดข้องที่พบบ่อยที่สุดของอุปกรณ์นี้ในสภาพแวดล้อมที่ใช้งานหนัก เมื่อขับโหลดเหนี่ยวนำ เช่น วาล์วโซลินอยด์ DC หรือคอยล์คอนแทคเตอร์มอเตอร์ ต้องติดตั้งไดโอดฟลายแบ็กภายนอก (สำหรับโหลด DC) หรือวงจร RC สนับเบอร์ (สำหรับโหลด AC) คร่อมโหลด การไม่ดำเนินการดังกล่าวจะทำให้เกิดอาร์กที่หน้าสัมผัส ทำให้รีเลย์ภายในเสื่อมสภาพ และนำไปสู่ความขัดข้องจากหน้าสัมผัสเชื่อมติดก่อนเวลาอันควร เว้นพื้นที่ระบายอากาศรอบ PLC ให้เพียงพอ อุณหภูมิขณะทำงานภายในแผงต้องไม่เกิน 55 degC

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ตรวจสอบให้แน่ใจว่าขั้ว S/S (Sink/Source) เชื่อมต่อโดยตรงกับแรงดันอ้างอิงที่ถูกต้องก่อนจ่ายไฟให้ยูนิต หากปล่อยให้ขั้วนี้ลอย อินพุตดิจิทัลจะไม่สามารถตรวจจับสัญญาณได้ หากเดินสายเอ็นโค้ดเดอร์เข้าที่ X000 ถึง X005 ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์คุณภาพสูง และต่อลงกราวด์ชีลด์ที่จุดเดียวใกล้บัสกราวด์ของแผง เพื่อช่วยลด EMI ความถี่สูง

แนวทางการติดตั้ง

1. 1 ติดตั้งยูนิตฐานในแนวนอนบนราง DIN มาตรฐานขนาด 35mm ตรวจสอบให้แน่ใจว่าช่องระบายอากาศด้านบนและด้านล่างไม่ถูกบังด้วยรางรวมสายไฟหรือตู้โลหะที่อยู่ติดกัน
2. 2 ต่อสายดินระบบโดยเฉพาะจากขั้ว Functional Earth (FE) บน PLC ไปยังบัสกราวด์ทองแดงที่มีอิมพีแดนซ์ต่ำ
3. 3 ต่อสายจ่ายไฟ DC 24V เข้ากับขั้ว '+' และ '-' โดยใช้หน้าตัดสายอย่างน้อย 1.25 mm2 (AWG 16)
4. 4 ตรวจสอบการกำหนดค่า Sink/Source ของคุณอีกครั้ง โดยตรวจสอบการเชื่อมต่อที่ขั้ว S/S ก่อนจ่ายไฟให้ตู้ควบคุม
