Mitsubishi Electric GT1045-QSBD จอแสดงผล HMI แบบหน้าจอสัมผัส GOT1000

SKU GT1045-QSBD

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1045-QSBD
Country of origin:สหรัฐอเมริกา
Product Type: จอแสดงผลแบบสัมผัส HMI
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

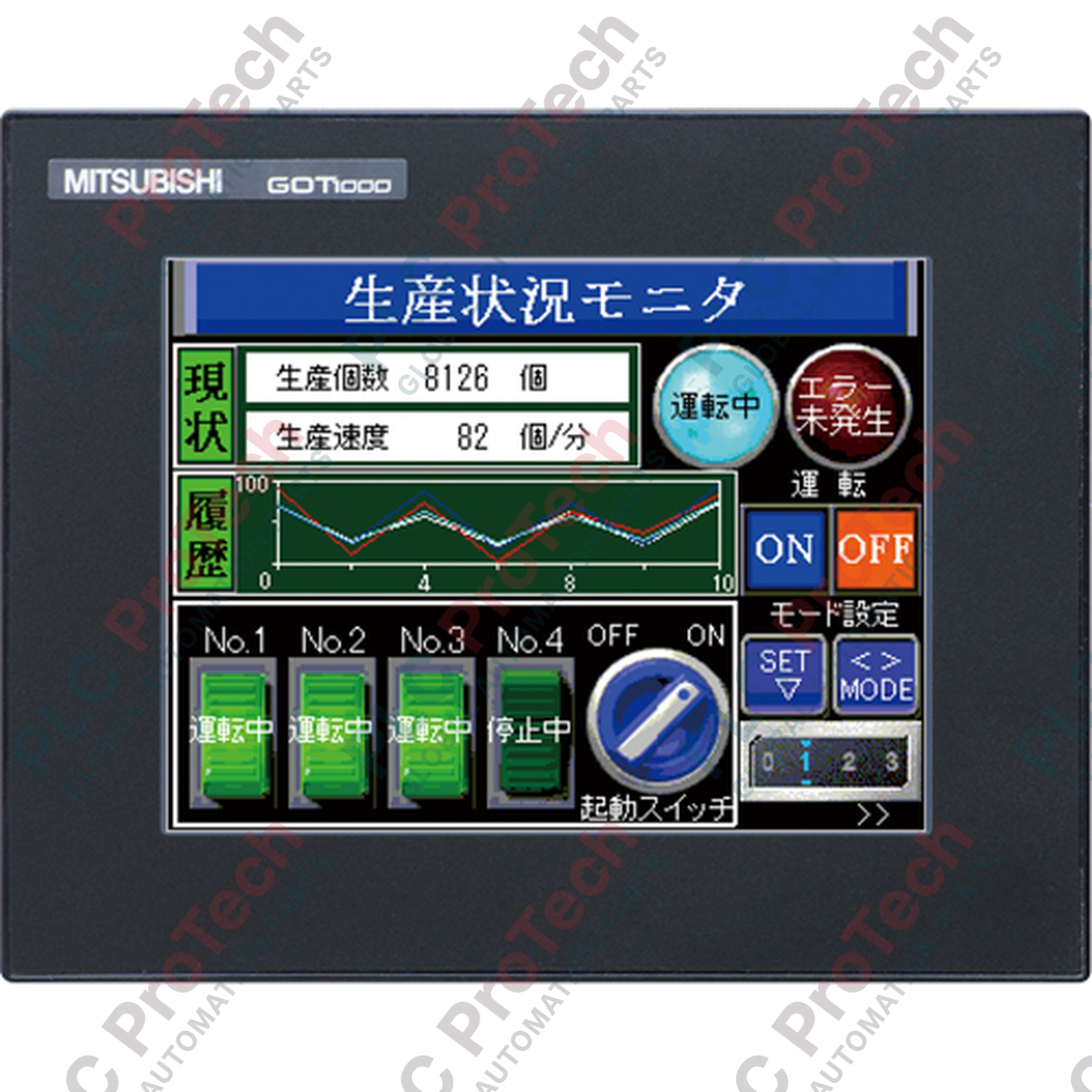

GT1045-QSBD ได้รับการออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีพื้นที่จำกัด เป็นเทอร์มินัลอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ขนาดกะทัดรัดในซีรีส์ Mitsubishi Electric GOT1000 อุปกรณ์นี้มีจอ LCD สี STN ขนาด 4.7 นิ้ว ซึ่งออกแบบมาเพื่อแสดงผลหลายสีได้อย่างชัดเจนและให้ผู้ปฏิบัติงานควบคุมการทำงานได้โดยตรงบนพื้นที่โรงงาน พร้อมพอร์ตสื่อสารอนุกรมคู่ (RS-422/485 และ RS-232) และหน่วยความจำแฟลชในตัว จึงเชื่อมต่อกับ PLC และคอนโทรลเลอร์อุตสาหกรรมหลากหลายรุ่นได้อย่างง่ายดาย ขณะเดียวกันยังคงมีขนาดทางกายภาพกะทัดรัด เหมาะสำหรับแผงควบคุมเฉพาะจุด

อุปกรณ์นี้ใช้แผงสัมผัสแบบเมทริกซ์ชนิดตัวต้านทาน ช่วยให้ผู้ปฏิบัติงานป้อนข้อมูลได้อย่างแม่นยำแม้สวมถุงมืออุตสาหกรรม ภายในมีพื้นที่หน่วยความจำเฉพาะสำหรับจัดเก็บข้อมูลรันไทม์ของโครงการและพารามิเตอร์สำรองแบบชั่วคราว เพื่อให้การดำเนินงานในเซลล์การผลิต บรรจุภัณฑ์ และระบบอัตโนมัติเฉพาะจุดเป็นไปอย่างต่อเนื่อง

คุณสมบัติ

การแสดงผลสี: หน้าจอ LCD สี STN ขนาด 4.7 นิ้ว แสดงผลได้สูงสุด 256 สีสำหรับแสดงกระบวนการ
การควบคุมแบบสัมผัสสองจุด: แผงสัมผัสแบบเมทริกซ์ชนิดตัวต้านทาน รองรับการกดพร้อมกันสูงสุดสองจุด
การสื่อสารที่ยืดหยุ่น: อินเทอร์เฟซอนุกรม RS-422/485 และ RS-232 ในตัว สำหรับเชื่อมต่อโดยตรงกับ PLC, ไดรฟ์ และคอนโทรลเลอร์ต่าง ๆ
หน่วยความจำโซลิดสเตตที่ทนทาน: หน่วยความจำแฟลชในตัวขนาด 3MB สำหรับข้อมูลโครงการที่ใช้งาน และ SRAM ขนาด 128KB สำหรับเก็บข้อมูลสัญญาณเตือนและสูตรการผลิต
ไฟพื้นหลังไม่ต้องบำรุงรักษา: ไฟพื้นหลัง LED สีขาวที่ทนทาน พร้อมตัวตั้งเวลาสแตนด์บาย/ประหยัดพลังงานที่กำหนดค่าได้
การซีลแผงด้านหน้า: มีระดับการป้องกันเทียบเท่า IP67F ป้องกันการซึมเข้าของของเหลวและฝุ่นในสภาพแวดล้อมโรงงานที่ต้องการความทนทานสูง

การใช้งาน

การควบคุมและวินิจฉัยเครื่องจักรบรรจุภัณฑ์
การควบคุมปั๊มเฉพาะจุดสำหรับระบบน้ำและน้ำเสีย
ระบบลำเลียงและขนถ่ายวัสดุ
แผงตรวจสอบระบบ HVAC และระบบอัตโนมัติในอาคาร
จุดเชื่อมต่อระหว่างมนุษย์กับเครื่องจักรสำหรับเครื่องมือกล

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Mitsubishi Electric
หมายเลขชิ้นส่วน / รุ่น	GT1045-QSBD
ซีรีส์ผลิตภัณฑ์	GOT1000 (GOT10)
ประเภทจอแสดงผล	จอ LCD สี STN
ขนาดหน้าจอ	4.7 นิ้ว (แนวนอน)
ความละเอียด	320 x 240 พิกเซล (QVGA)
สีที่แสดงผล	256 สี
ประเภทไฟพื้นหลัง	LED สีขาว (เปลี่ยนไม่ได้)
อายุการใช้งานไฟพื้นหลัง	ประมาณ 50,000 ชั่วโมง (จนกว่าคอนทราสต์จะเหลือ 1/5 ที่ 25 degC)
วิธีการทำงานของแผงสัมผัส	เมมเบรนตัวต้านทานแบบเมทริกซ์
อายุการใช้งานแผงสัมผัส	อย่างน้อย 1 ล้านครั้ง
ความจุหน่วยความจำแฟลช	3MB (สำหรับจัดเก็บโปรเจกต์และระบบปฏิบัติการ)
ความจุ SRAM	128KB (สำหรับสัญญาณเตือน สูตรการผลิต และการทำงานตามเวลา)
แบตเตอรี่สำรอง	แบตเตอรี่ลิเทียม GT11-50BAT (อายุการใช้งานประมาณ 5 ปีที่ 25 degC)
แรงดันไฟฟ้าอินพุต	DC24V (+10%, -15%), แรงดันริปเปิล 200mV หรือน้อยกว่า
การใช้พลังงาน	ปกติ: 3.6W หรือน้อยกว่า; ปิดไฟพื้นหลัง: 2.9W หรือน้อยกว่า
กระแสกระชากขณะเริ่มต้น	15A หรือน้อยกว่า (ระยะเวลา 2ms, โหลดสูงสุด)
ระดับการป้องกันตัวเครื่อง	เทียบเท่าระดับการป้องกัน IP67F สำหรับแผงด้านหน้า (JEM1030)
อุณหภูมิขณะใช้งาน	จอแสดงผล: 0 ถึง 50 degC; ไม่มีจอแสดงผล: 0 ถึง 55 degC (ติดตั้งแนวนอน) / 0 ถึง 50 degC (ติดตั้งแนวตั้ง)
อุณหภูมิขณะจัดเก็บ	-20 ถึง 60 degC
ความชื้นแวดล้อม	ความชื้นสัมพัทธ์ 10% ถึง 90% (ไม่ควบแน่น)
ขนาดภายนอก	139 mm (W) x 112 mm (H) x 41 mm (D)
ขนาดช่องเจาะแผง	130 mm (W) x 103 mm (H)
น้ำหนัก	0.45 kg (ไม่รวมขายึดสำหรับติดตั้ง)

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ตอินเทอร์เฟซ	ประเภทขั้วต่อ	ข้อมูลจำเพาะและความสามารถด้านความเร็ว
RS-422/485 (ใช้ร่วมกัน)	D-sub 9 พิน (ตัวเมีย)	รองรับความเร็วสูงสุด 115,200 bps; ตัวต้านทานปลายสายแบบกำหนดค่าได้ (OPEN / 110 โอห์ม / 330 โอห์มผ่านสวิตช์ในตัว)
RS-232	D-sub 9 พิน (ตัวผู้)	รองรับความเร็วสูงสุด 115,200 bps
USB (อุปกรณ์)	USB Mini-B	1 ช่องสัญญาณ, ความเร็วเต็ม 12 Mbps สำหรับการถ่ายโอนโปรแกรมและการสื่อสารกับ PC

แนวทางการติดตั้ง

ตำแหน่งติดตั้ง: ติดตั้งภายในแผงควบคุมแบบป้องกันฝุ่น รักษาระยะห่างจากแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้าอย่างน้อย 100mm
ช่องเจาะแผง: เตรียมช่องเจาะแผงให้มีขนาด 130 mm (+1/-0) x 103 mm (+1/-0) อย่างเคร่งครัด ใช้ขายึดสำหรับติดตั้งที่ให้มาเพื่อให้ปะเก็นด้านหน้าถูกกดอย่างเหมาะสม
การระบายความร้อน: เครื่องนี้ระบายความร้อนด้วยตัวเอง ตรวจสอบให้แน่ใจว่าช่องทางระบายอากาศไม่มีสิ่งกีดขวาง และอุณหภูมิแวดล้อมขณะใช้งานไม่เกิน 55 degC สำหรับการติดตั้งแนวนอน หรือ 50 degC สำหรับการติดตั้งแนวตั้ง
การเดินสาย: ต่อลงดินตัวเครื่องโดยใช้จุดต่อลงดินประเภท D โดยเฉพาะ (100 โอห์มหรือน้อยกว่า) ใช้สายไฟที่มีพื้นที่หน้าตัดระหว่าง 0.75 ถึง 2 mm2 พร้อมหางปลาย้ำสาย M3 ขันสกรูขั้วต่อด้วยแรงบิด 0.5 ถึง 0.8 N-m

การปฏิบัติตามข้อกำหนดและการรับรอง

ได้รับการรับรอง UL / cUL
CE (ข้อกำหนด EMC)
CE (ข้อกำหนด RoHS)
KC (การรับรองของเกาหลี)

FAQ

GT1045-QSBD HMI มีความละเอียดหน้าจอเท่าใด

GT1045-QSBD มีความละเอียดระดับ QVGA ที่ 320 x 240 พิกเซล บนหน้าจอ LCD สี STN ขนาด 4.7 นิ้ว

HMI รุ่นนี้มีอินเทอร์เฟซการสื่อสารใดในตัวบ้าง

ประกอบด้วยช่องสัญญาณ RS-422/485 จำนวน 1 ช่อง (D-sub ตัวเมีย 9 พิน) ช่องสัญญาณ RS-232 จำนวน 1 ช่อง (D-sub ตัวผู้ 9 พิน) และพอร์ตอุปกรณ์ USB Mini-B จำนวน 1 พอร์ตสำหรับการกำหนดค่าระบบ

GT1045-QSBD จำเป็นต้องใช้แบตเตอรี่เพื่อเก็บรักษาข้อมูลหรือไม่

ใช่ โดยใช้แบตเตอรี่ลิเธียม GT11-50BAT เพื่อสำรองข้อมูลนาฬิกา ประวัติการแจ้งเตือน ข้อมูลสูตร และค่าการตั้งค่าการทำงานตามเวลา

อุปกรณ์นี้มีระดับการป้องกันฝุ่นและน้ำเท่าใด

ด้านหน้าของ HMI มีระดับการป้องกันฝุ่นและน้ำเทียบเท่า IP67F ซึ่งช่วยป้องกันฝุ่นและละอองน้ำแรงดันสูงได้เมื่อติดตั้งอย่างถูกต้องในตู้ที่เหมาะสม

ต้องใช้แรงดันไฟฟ้าเท่าใดในการทำงาน

GT1045-QSBD ทำงานด้วยไฟฟ้ากระแสตรง 24V (+10%, -15%) โดยมีการใช้พลังงานปกติไม่เกิน 3.6W
