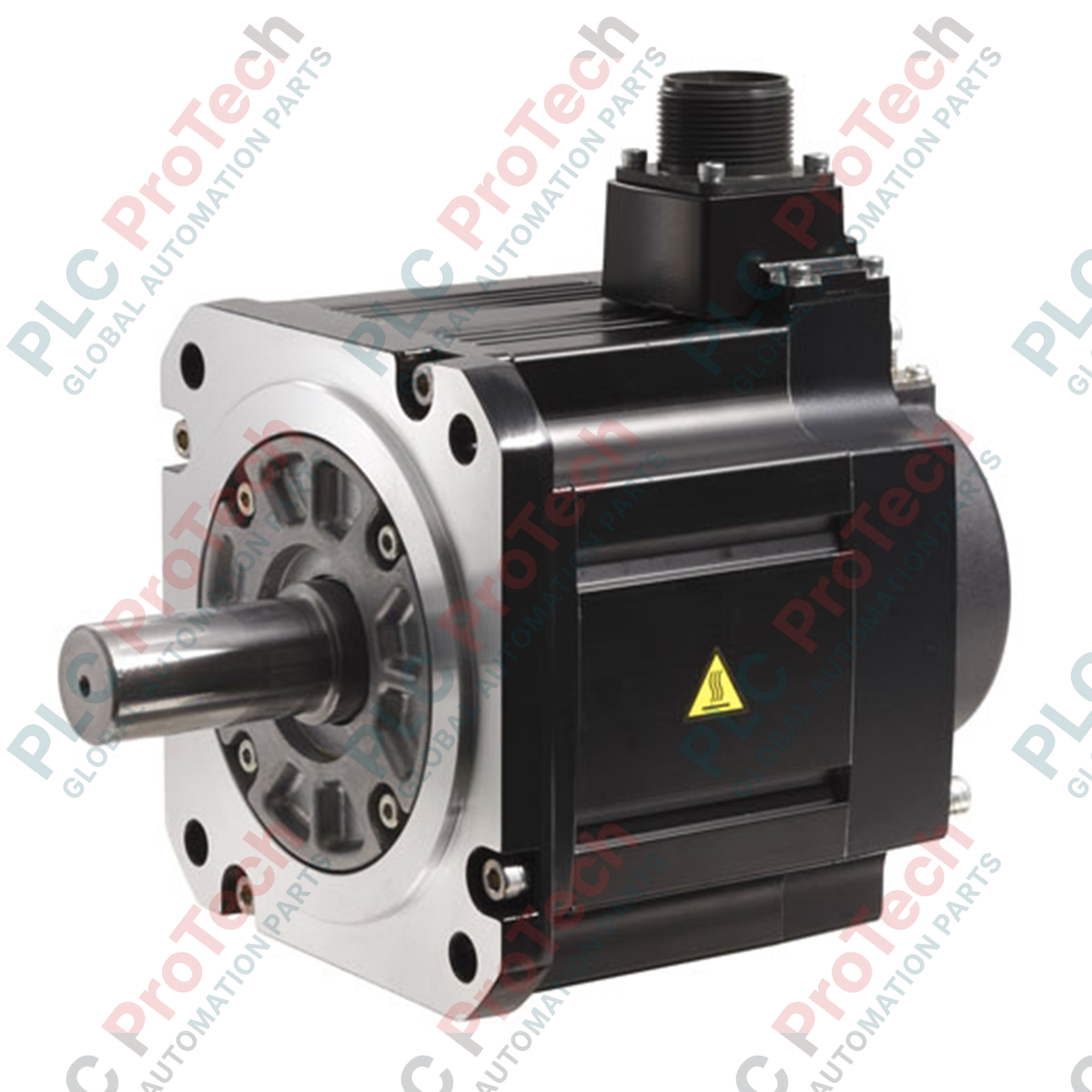

เซอร์โวมอเตอร์แบบหมุน Mitsubishi Electric HG-SR102B HG-SR Series

SKU HG-SR102B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HG-SR102B
Country of origin:สหรัฐอเมริกา
Product Type: มอเตอร์เซอร์โวแบบหมุน
Payment: T/T, Western Union
Weight: 9300g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

เมื่อทำงานภายในสถาปัตยกรรมควบคุมการเคลื่อนไหวความแม่นยำสูง Mitsubishi Electric HG-SR102B มอบสมรรถนะไดนามิกที่แข็งแกร่งในฐานะเซอร์โวมอเตอร์แบบหมุนความเฉื่อยปานกลาง ซึ่งออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูง มอเตอร์คลาส 200V นี้ให้กำลังเอาต์พุตพิกัด 1.0 kW และทำงานที่ความเร็วรอบพิกัด 2000 รอบ/นาที พร้อม เบรกนิรภัยแม่เหล็กไฟฟ้าในตัว ซึ่งออกแบบมาเพื่อล็อกเพลาเมื่อไฟดับหรือเกิดการหยุดฉุกเฉิน ด้วยเอ็นโคเดอร์แบบสัมบูรณ์/อินครีเมนทัลความละเอียดสูง 22 บิต อุปกรณ์นี้จึงรับประกันความแม่นยำในการกำหนดตำแหน่งและเสถียรภาพของความเร็วที่ยอดเยี่ยมเมื่อใช้งานร่วมกับเซอร์โวแอมพลิไฟเออร์ซีรีส์ MR-J4 ที่เข้ากันได้ โครงสร้างแบบปิดมิดชิดและระบายความร้อนด้วยตัวเองมีระดับการป้องกัน IP67 จึงทนทานอย่างยิ่งต่อฝุ่น ความชื้น และสภาวะที่ท้าทายในพื้นที่โรงงาน

คุณสมบัติ

ฟีดแบ็กความละเอียดสูง: เอ็นโคเดอร์ 22 บิตในตัวให้ 4,194,304 พัลส์ต่อรอบ เพื่อการติดตามที่เหนือกว่าและระลอกความเร็วต่ำสุด
เบรกแม่เหล็กไฟฟ้าในตัว: ตัวอักษรต่อท้าย B ระบุว่ามีเบรกยึดในตัวสำหรับการควบคุมแกนแนวตั้งและสถานการณ์หยุดฉุกเฉิน
การออกแบบความเฉื่อยปานกลาง: เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการควบคุมโหลดอย่างเสถียร โดยรองรับอัตราส่วนความเฉื่อยของโหลดต่อมอเตอร์ที่แนะนำสูงสุด 17:1
โครงหุ้มแข็งแรงทนทาน: การออกแบบแบบปิดมิดชิด ระบายความร้อนด้วยตัวเอง พร้อมระดับการป้องกัน IP67 (ไม่รวมส่วนที่เพลาทะลุผ่าน)
ความเข้ากันได้กับอินเทอร์เฟซที่ยืดหยุ่น: ผสานการทำงานได้อย่างราบรื่นกับ CC-Link IE Field, SSCNET III/H และอินเทอร์เฟซพัลส์/แอนะล็อกทั่วไป

การใช้งาน

ระบบขนถ่ายวัสดุและโครงสำหรับเคลื่อนย้ายความเร็วสูง
เครื่องจักรบรรจุภัณฑ์ ติดฉลาก และบรรจุกล่อง
แกนป้อนของเครื่องมือกล CNC และโต๊ะหมุน
สายการประกอบอัตโนมัติและหุ่นยนต์หยิบและวาง

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
รหัสรุ่น	HG-SR102B
กำลังเอาต์พุตพิกัด	1.0 kW
ระดับแรงดันไฟฟ้า	200V AC
ความเร็วพิกัด	2000 รอบ/นาที
ความเร็วสูงสุด	3000 รอบ/นาที
แรงบิดพิกัด	4.8 N-m
แรงบิดสูงสุด	14.3 N-m
กระแสพิกัด	5.6 A
กระแสสูงสุด	17.0 A
เบรกยึดแม่เหล็กไฟฟ้า	ติดตั้งในตัว (แรงบิดเสียดทานสถิตของเบรกยึด: 8.5 N-m)
โมเมนต์ความเฉื่อย (J)	13.8 x 10^-4 กก.-ม.^2
ประเภทเอ็นโคเดอร์	เอ็นโคเดอร์แบบสัมบูรณ์/อินครีเมนทัล 22 บิต (4,194,304 พัลส์/รอบ)
ระดับฉนวนความร้อน	155 (F)
ระดับการป้องกันการแทรกผ่าน	IP67 (ไม่รวมช่องเพลา)
อุณหภูมิแวดล้อมขณะทำงาน	0°C ถึง 40°C (ไม่เกิดการเยือกแข็ง)
มวลสุทธิ	8.2 กก.
น้ำหนักขนส่ง (คำนวณ)	9.3 กก.

การเชื่อมต่อและอินเทอร์เฟซ

กำลังไฟ การควบคุมเบรก และการสื่อสารกับเอ็นโคเดอร์เชื่อมต่อผ่านคอนเน็กเตอร์ MS แบบถอดเร็วสำหรับงานหนักโดยเฉพาะ การทำงานอย่างปลอดภัยจำเป็นต้องปฏิบัติตามผังพินที่ระบุไว้ด้านล่างอย่างเคร่งครัด

กลุ่มคอนเน็กเตอร์ / ขา	การกำหนดสัญญาณ	รายละเอียดการทำงาน
คอนเน็กเตอร์ไฟเลี้ยง - ขา U	เฟส U	อินพุตเฟส U ของไฟเลี้ยงมอเตอร์
คอนเน็กเตอร์ไฟเลี้ยง - ขา V	เฟส V	อินพุตเฟส V ของไฟเลี้ยงมอเตอร์
คอนเน็กเตอร์ไฟเลี้ยง - ขา W	เฟส W	อินพุตเฟส W ของไฟเลี้ยงมอเตอร์
คอนเน็กเตอร์ไฟเลี้ยง - ขา PE	สายดินป้องกัน (กราวด์)	จุดต่อกราวด์โครงมอเตอร์
คอนเน็กเตอร์เบรก - ขา B1 / B2	ไฟเลี้ยงเบรก (24V DC)	ไฟเลี้ยงคอยล์เบรกแม่เหล็กไฟฟ้าแบบไม่กำหนดขั้ว
คอนเน็กเตอร์เอ็นโคเดอร์	ข้อมูลอนุกรม / ไฟเลี้ยง	ลิงก์สื่อสารอนุกรมแบบดิฟเฟอเรนเชียลความเร็วสูงไปยังแอมพลิไฟเออร์

รุ่นทางเลือกและความเข้ากันได้

HG-SR102B อยู่ในตระกูลเซอร์โวมอเตอร์แบบหมุนที่เป็นไปตามข้อกำหนดของ MR-J4 และรองรับการอัปเกรดโครงสร้างโดยตรงจากซีรีส์ HC-SFS102B รุ่นเก่า รุ่นนี้ต้องใช้แอมพลิไฟเออร์ระดับ MR-J4-100 เมื่อเปลี่ยนจากระบบรุ่นเก่า ให้ตรวจสอบอินเทอร์เฟซสายเคเบิลเอ็นโคเดอร์ เนื่องจากโปรโตคอลการเชื่อมต่อแบบอนุกรมความละเอียดสูง 22 บิตไม่สามารถใช้งานร่วมแบบย้อนกลับกับรูปแบบการเดินสายเอ็นโคเดอร์ MR-J3 ได้

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

แม้ตัวเรือนระดับ IP67 จะรองรับการติดตั้งในสภาพแวดล้อมที่มีความชื้นและฝุ่นสูง แต่รุ่นมาตรฐานไม่ได้ติดตั้งซีลน้ำมันเพลามาให้ สำหรับการใช้งานที่มีของเหลวสัมผัสอย่างต่อเนื่องหรือมีละอองน้ำมันบริเวณจุดต่อเพลา วิศวกรควรระบุรุ่น HG-SR102BJ ตรวจสอบให้แน่ใจว่าไม่ใช้เบรกยึดเพื่อชะลอความเร็วแบบไดนามิกโดยเด็ดขาด เบรกนี้ออกแบบมาเพื่อการยึดอยู่กับที่เท่านั้น เพื่อป้องกันแกนเคลื่อนที่เนื่องจากแรงโน้มถ่วง

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ระหว่างการทดสอบเดินระบบครั้งแรก ให้ตรวจสอบแรงดันไฟจ่ายเบรก 24V DC โดยวัดโดยตรงที่ขั้วต่อมอเตอร์ แรงดันตกคร่อมตามแนวสายเคเบิลที่ยาวอาจทำให้เบรกปลดไม่สมบูรณ์ ส่งผลให้เกิดความร้อนจากแรงเสียดทานมากเกินไปและกระตุ้นสัญญาณเตือนกระแสเกิน หลีกเลี่ยงการเดินสายเคเบิลเอ็นโคเดอร์และสายไฟมอเตอร์ในท่อร้อยสายเดียวกัน โดยเว้นระยะห่างอย่างน้อย 100 มม. เพื่อป้องกันการเหนี่ยวนำทางแม่เหล็กไฟฟ้าจากความถี่สวิตชิ่งสูงของไดรฟ์

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง: การปฏิบัติตามข้อกำหนดด้านความปลอดภัย

แยกและล็อกเอาต์สายไฟหลักทั้งหมดก่อนดำเนินการติดตั้งทางกลหรือเข้าขั้วต่อไฟฟ้า ตรวจสอบให้แน่ใจว่าตัวเก็บประจุบัส DC ของเซอร์โวแอมพลิไฟเออร์ที่เกี่ยวข้องคายประจุจนหมดแล้ว (รออย่างน้อย 15 นาทีหลังปิดเครื่อง) ก่อนสัมผัสขั้วต่อมอเตอร์ เพื่อหลีกเลี่ยงอันตรายจากไฟฟ้าช็อตถึงชีวิต

1

ติดตั้งมอเตอร์บนพื้นผิวเรียบที่มีการลดแรงสั่นสะเทือน และจัดแนวให้เหมาะสมเพื่อป้องกันการรับน้ำหนักเกินของเพลา ห้ามใช้ค้อนเคาะปลายเพลาระหว่างติดตั้งพูลเลย์หรือคัปปลิง

2

ตรวจสอบให้แน่ใจว่าขั้วต่อสายดินป้องกัน (PE) ของมอเตอร์เชื่อมต่ออย่างแน่นหนากับแผงกราวด์ไฟฟ้าหลักของระบบ

3

ตรวจสอบให้แน่ใจว่าสายเคเบิลเดินโดยมีการผ่อนแรงดึง และเป็นไปตามรัศมีการดัดโค้งขั้นต่ำที่กำหนดสำหรับรางกระดูกงูสายเคเบิลแบบเคลื่อนที่

FAQ

รุ่นต่อท้าย 'B' ในรหัสรุ่น HG-SR102B หมายถึงอะไร

รุ่นต่อท้าย 'B' ระบุว่าเซอร์โวมอเตอร์ติดตั้งเบรกแม่เหล็กไฟฟ้า DC 24V ในตัว ซึ่งจะล็อกเพลาด้วยกลไกเมื่อเกิดเหตุหยุดฉุกเฉินหรือไฟฟ้าดับ เพื่อป้องกันการเคลื่อนที่ของแกน

ความละเอียดของเอ็นโค้ดเดอร์ในมอเตอร์นี้เป็นเท่าใด

เซอร์โวมอเตอร์นี้มีเอ็นโค้ดเดอร์แบบสัมบูรณ์/เพิ่มค่า 22 บิตในตัว ให้ความละเอียดสูงถึง 4,194,304 พัลส์ต่อรอบสำหรับงานกำหนดตำแหน่งอย่างแม่นยำ

แอมพลิฟายเออร์เซอร์โวของ Mitsubishi รุ่นใดบ้างที่ใช้ร่วมกับ HG-SR102B ได้

รองรับการใช้งานร่วมกับแอมพลิฟายเออร์ MR-J4 ในช่วง 100W/1kW ได้อย่างสมบูรณ์ รวมถึง MR-J4-100A, MR-J4-100B, MR-J4-100GF และ MR-J4W2-1010B แบบหลายแกน

มอเตอร์นี้เหมาะสำหรับใช้งานในสภาพแวดล้อมที่ต้องล้างทำความสะอาดหรือมีน้ำมันหรือไม่

ตัวมอเตอร์ได้รับการจัดระดับ IP67 จึงป้องกันการจุ่มน้ำชั่วคราวและการ проникของฝุ่นได้ อย่างไรก็ตาม ส่วนที่เพลาทะลุผ่านยังไม่ได้รับการซีลมาเป็นค่าเริ่มต้น สำหรับสภาพแวดล้อมที่มีละอองน้ำมัน ควรใช้รุ่น HG-SR102BJ ที่มีซีลน้ำมันในตัว
