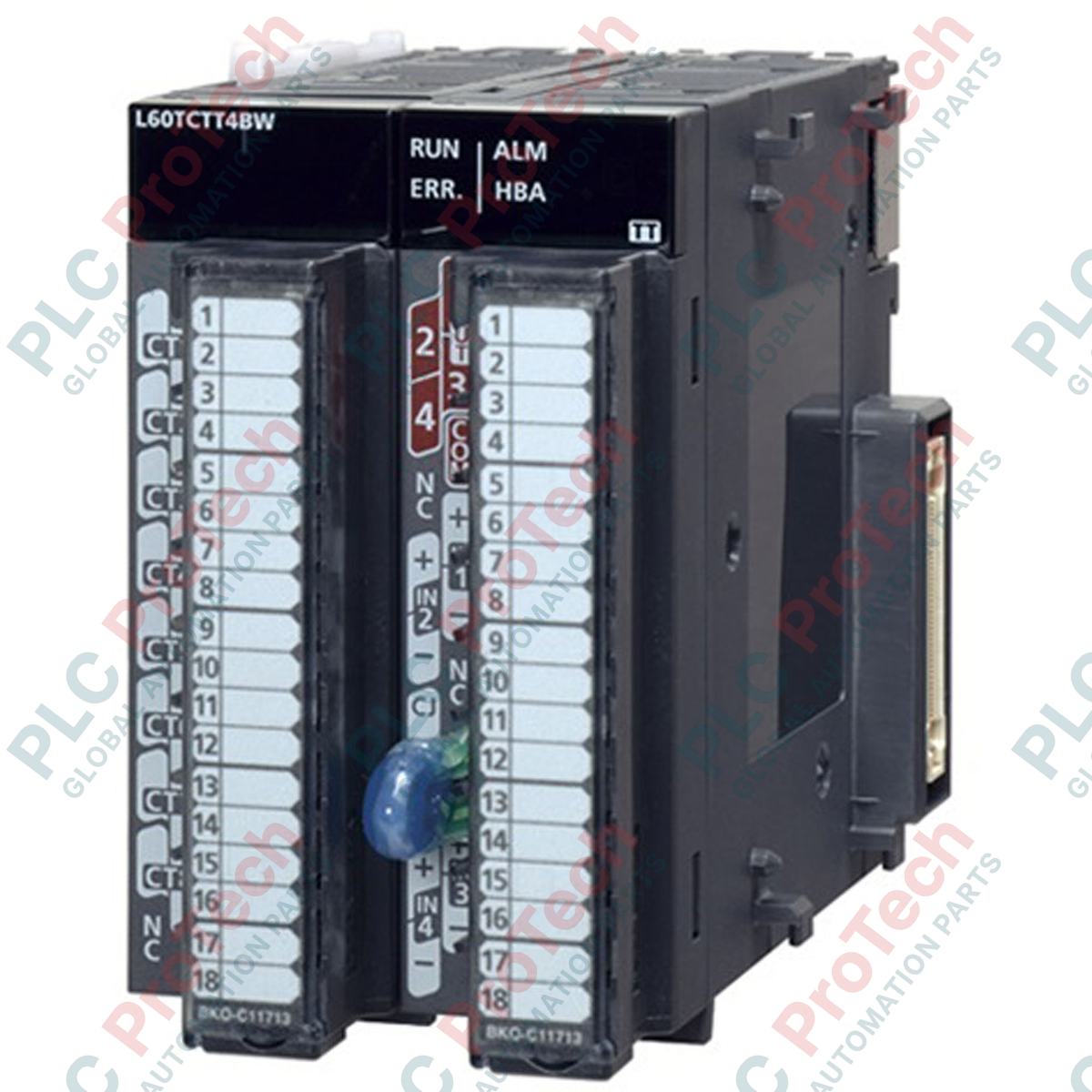

โมดูลควบคุมอุณหภูมิ Mitsubishi Electric L60TCTT4BW-CM MELSEC-L

SKU L60TCTT4BW-CM

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: L60TCTT4BW-CM
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลควบคุมอุณหภูมิ PLC
Payment: T/T, Western Union
Weight: 330g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อการควบคุมลูปความร้อนที่แม่นยำและมีความหนาแน่นสูง Mitsubishi Electric L60TCTT4BW-CM มอบการควบคุมอุณหภูมิหลายช่องขั้นสูงที่ผสานรวมโดยตรงเข้ากับแพลตฟอร์ม PLC MELSEC-L Series โมดูลนี้มี ช่องอินพุตเทอร์โมคัปเปิลอิสระ 4 ช่อง พร้อมระบบตรวจจับฮีตเตอร์ขาดในตัว ช่วยให้วินิจฉัยแบบเรียลไทม์และควบคุม PID แบบวงปิดได้โดยไม่ต้องพึ่งพาฮาร์ดแวร์ทรานสมิตเตอร์ภายนอกหรือใช้ทรัพยากร CPU มากเกินไป

คุณสมบัติ

ช่องอินพุตเทอร์โมคัปเปิล 4 ช่อง รองรับเซนเซอร์หลายประเภทเพื่อความยืดหยุ่นสูง
ระบบตรวจจับการตัดการเชื่อมต่อของฮีตเตอร์ในตัว โดยใช้หม้อแปลงกระแสภายนอก (CT) เพื่อป้องกันความล้มเหลวของกระบวนการ
การทำงานของลูปควบคุม PID ภายใน ช่วยลดภาระการประมวลผลความร้อนจาก CPU ของ PLC หลัก
โครงสร้างโมดูลาร์ขนาดกะทัดรัดแบบไม่ต้องใช้แร็ก ออกแบบมาสำหรับตู้ควบคุมที่มีพื้นที่จำกัด
กำหนดพารามิเตอร์และสอบเทียบโดยตรงผ่านสภาพแวดล้อมซอฟต์แวร์ GX Works2 และ GX Works3 มาตรฐาน

การใช้งาน

สายการอัดรีดพลาสติกและโซนอุณหภูมิของเครื่องฉีดขึ้นรูป
เครื่องจักรบรรจุภัณฑ์อุตสาหกรรมและแท่งซีลความร้อน
เตาอบชุบความร้อน เตาอบแห้ง และเตาเผาอุตสาหกรรม
การควบคุมอุณหภูมิห้องในกระบวนการผลิตเซมิคอนดักเตอร์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
รหัสรุ่น	L60TCTT4BW-CM
ประเภทโมดูล	โมดูลควบคุมอุณหภูมิ (ชนิดเทอร์โมคัปเปิล)
จำนวนช่องอินพุต	4 ช่อง
ประเภทเซนเซอร์ที่รองรับ	เทอร์โมคัปเปิล: K, J, T, B, R, S, E, N, PLII, W5Re/W26Re
การตรวจจับฮีตเตอร์ขาด	รองรับ (ผ่านอินพุตหม้อแปลงกระแสภายนอก)
รอบการสุ่มตัวอย่าง	50 มิลลิวินาที / ช่อง
การใช้กระแสไฟฟ้าภายใน (5V DC)	0.33 A
น้ำหนัก	0.33 กก.
น้ำหนักจัดส่ง (คำนวณ)	2.00 กก.
ประเทศต้นกำเนิด	ญี่ปุ่น

การเชื่อมต่อและอินเทอร์เฟซ

กลุ่มขั้วต่อ	การกำหนดฟังก์ชัน
CH1 ถึง CH4 (+ / -)	อินพุตดิฟเฟอเรนเชียลขั้วบวกและขั้วลบของเซนเซอร์เทอร์โมคัปเปิล
CT1 ถึง CT4	อินพุตหม้อแปลงกระแสสำหรับตรวจสอบการตัดการเชื่อมต่อ/การขาดของฮีตเตอร์
CJC	จุดเชื่อมต่อเซนเซอร์ชดเชยจุดต่อเย็น

รุ่นทางเลือกและความเข้ากันได้

L60TCTT4BW-CM ทำหน้าที่เป็นโมดูลทดแทนแบบถอดเปลี่ยนได้โดยตรงสำหรับโมดูลซีรีส์ L60TCTT4 มาตรฐาน ส่วนต่อท้าย "-CM" หมายถึงบรรจุภัณฑ์เอกสารเฉพาะภูมิภาค แต่ยังคงความเท่าเทียมกันของฮาร์ดแวร์ ระบบไฟฟ้า และแผนผังรีจิสเตอร์อย่างสมบูรณ์ โมดูลนี้ติดตั้งเข้ากับ CPU MELSEC-L ได้ทั้งหมดอย่างราบรื่น รวมถึง L02CPU, L26CPU-BT และโมดูลเฮดอินเทอร์เฟซฟิลด์บัสมาตรฐาน

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อนำฟังก์ชันตัดการเชื่อมต่อฮีตเตอร์ไปใช้งาน ให้ใช้เฉพาะหม้อแปลงกระแส (CT) ที่เข้ากันได้และมีอัตราส่วนรอบที่แม่นยำตามที่ระบุในคู่มือฮาร์ดแวร์ MELSEC-L ต้องปิดใช้งานช่องอินพุตเทอร์โมคัปเปิลที่ไม่ได้ใช้งานอย่างชัดเจนในการกำหนดค่าพารามิเตอร์ระบบ เพื่อป้องกันไม่ให้โมดูลแจ้งข้อผิดพลาดวงจรเปิดของเซนเซอร์และสร้างข้อมูลวินิจฉัยที่ไม่ถูกต้อง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อรับประกันความถูกต้องของการวัด ให้เดินสายชดเชยเทอร์โมคัปเปิลผ่านรางเดินสายแรงดันต่ำโดยเฉพาะ และแยกจากสายมอเตอร์ไฟฟ้า AC 480V หรือเอาต์พุต VFD เสมอ ตรวจสอบให้แน่ใจว่าชิลด์ของสายชดเชื่อมต่อกราวด์ที่เทอร์มินัลบล็อกกราวด์เพียงจุดเดียวที่สะอาด ใกล้ทางเข้าสู่ตู้ PLC เพื่อป้องกันกราวด์ลูปไม่ให้รบกวนตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ปลดแหล่งจ่ายไฟทั้งหมดที่จ่ายให้แร็ก PLC วงจรเซนเซอร์ และสายจ่ายฮีตเตอร์ ก่อนเริ่มการติดตั้งหรือเดินสายทางกายภาพ การไม่แยกแหล่งจ่ายไฟอาจทำให้ส่วนประกอบสำคัญเสื่อมสภาพ เกิดไฟฟ้าลัดวงจร หรือไฟฟ้าช็อตได้

1

ติดตั้งโมดูลเข้ากับราง DIN มาตรฐานขนาด 35 มม. แล้วล็อกข้อต่อด้านข้างในตัวเพื่อเชื่อมต่อกับโมดูล MELSEC-L ที่อยู่ติดกัน

2

ต่อสายเซนเซอร์เทอร์โมคัปเปิลเข้ากับเทอร์มินัลบล็อก โดยตรวจสอบการจับคู่ขั้วบวก (+) และขั้วลบ (-) ให้ถูกต้องอย่างเคร่งครัด

3

ต่อสายหม้อแปลงกระแส (CT) เข้ากับพินตรวจจับการขาดของฮีตเตอร์ หากใช้การตรวจสอบสถานะฮีตเตอร์แบบแอ็กทีฟ

4

เปิดใช้งานแร็กคอนโทรลเลอร์และถ่ายโอนการกำหนดค่าฮาร์ดแวร์ รวมถึงตารางปรับสเกลเซนเซอร์ โดยใช้ซอฟต์แวร์ GX Works

FAQ

L60TCTT4BW-CM รองรับเซนเซอร์ประเภทใดบ้าง

โมดูลนี้รองรับเทอร์โมคัปเปิลอุตสาหกรรมมาตรฐานโดยกำเนิด ได้แก่ การกำหนดค่า K, J, T, B, R, S, E, N, PLII และ W5Re/W26Re

การตรวจจับฮีตเตอร์ขาดทำงานอย่างไร

โมดูลใช้หม้อแปลงกระแสภายนอก (CT) ที่เชื่อมต่อกับอินพุต CT เฉพาะบนโมดูล จึงสามารถตรวจสอบการไหลของกระแสได้แบบเรียลไทม์ขณะที่เอาต์พุตควบคุมทำงานอยู่

L60TCTT4BW-CM จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหากหรือไม่

ไม่จำเป็น โมดูลดึงไฟเลี้ยงหลักสำหรับการทำงาน (0.33 A) โดยตรงจากบัสภายใน 5V DC ของระบบ MELSEC-L

ฉันสามารถใช้โมดูลนี้โดยไม่เชื่อมต่อเซนเซอร์ CT ได้หรือไม่

ได้ หากไม่จำเป็นต้องตรวจสอบการตัดการเชื่อมต่อของฮีตเตอร์ คุณสามารถปล่อยอินพุต CT ไว้โดยไม่ต้องต่อสาย และปิดใช้งานพารามิเตอร์แจ้งเตือนการตรวจจับในซอฟต์แวร์กำหนดค่าได้
