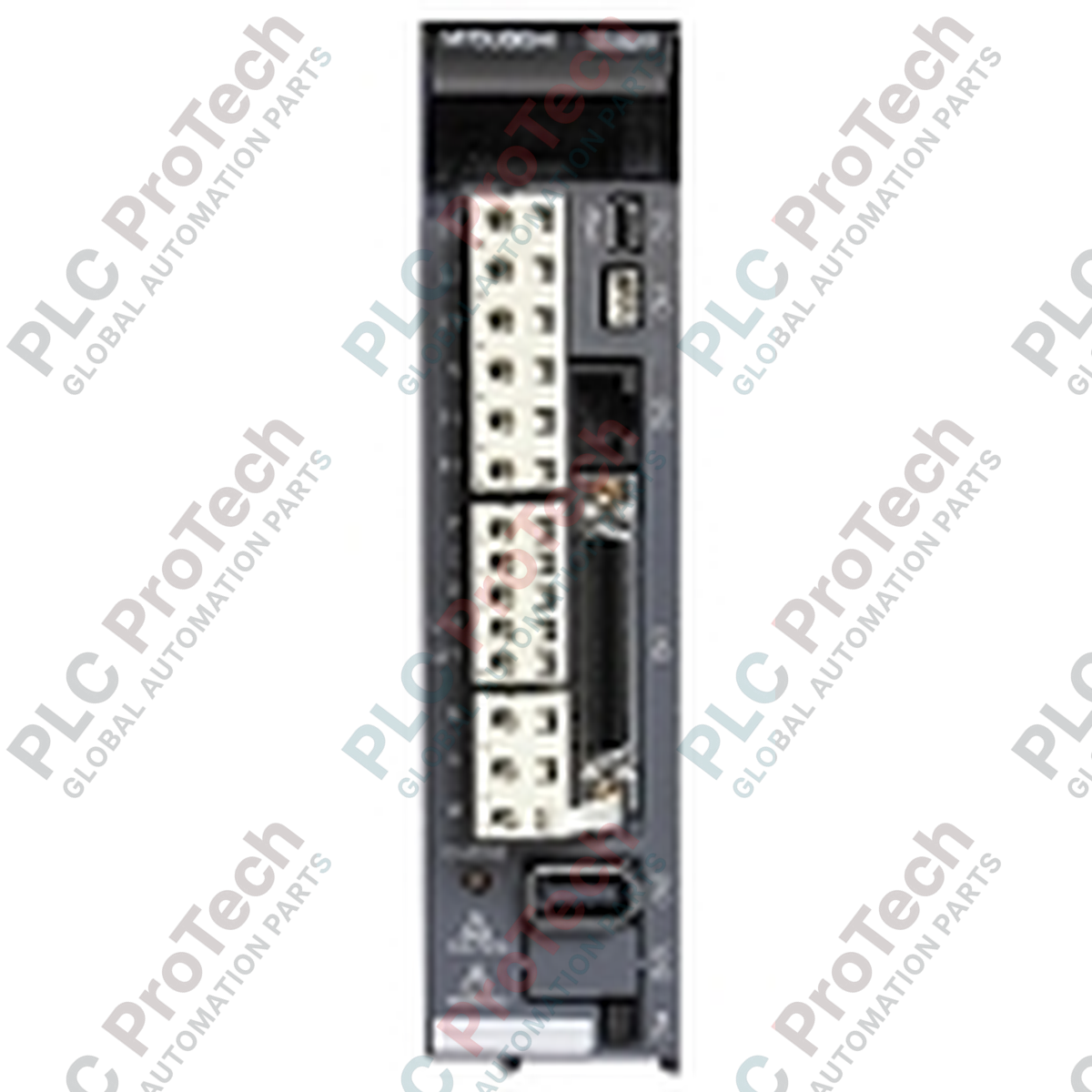

Mitsubishi Electric MR-J3-700B แอ็กทูเอเตอร์เซอร์โวซีรีส์ MELSERVO-J3

SKU MR-J3-700B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: MR-J3-700B
Country of origin:สหรัฐอเมริกา
Product Type: แอ็กทูเอเตอร์เซอร์โว
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Mitsubishi Electric MR-J3-700B ได้รับการออกแบบสำหรับการควบคุมการเคลื่อนที่ประสิทธิภาพสูง เป็นเซอร์โวแอมพลิไฟเออร์ดิจิทัลแบบดิจิทัลเต็มรูปแบบที่ออกแบบมาเพื่อการผสานรวมอย่างราบรื่นภายในสถาปัตยกรรมระบบ MELSERVO-J3 ยูนิตขับเคลื่อนขนาด 7.0 kW นี้ทำงานผ่าน อินเทอร์เฟซบัสใยแก้วนำแสง SSCNET III ความเร็วสูง จึงควบคุมหลายแกนแบบซิงโครไนซ์ได้อย่างแม่นยำ พร้อมสัญญาณรบกวนทางไฟฟ้าต่ำ ระบบทำงานร่วมกับเอนโคเดอร์โรตารีแบบสัมบูรณ์และแบบเพิ่มค่า ความละเอียด 18 บิต เพื่อให้ได้เสถียรภาพของความเร็วและความแม่นยำในการกำหนดตำแหน่งที่ยอดเยี่ยมในสภาพแวดล้อมระบบอัตโนมัติที่มีความต้องการสูง การปรับจูนอัตโนมัติแบบเรียลไทม์ในตัวและอัลกอริทึมการระงับการสั่นสะเทือนขั้นสูงจะปรับเกนของลูปควบคุมโดยอัตโนมัติเพื่อชดเชยเรโซแนนซ์ทางกล ช่วยลดเวลาเข้าสู่สภาวะคงตัวในเครื่องจักรที่ซับซ้อน

คุณสมบัติทางเทคนิคที่สำคัญ

การเชื่อมต่อบัส SSCNET III: อินเทอร์เฟซการสื่อสารผ่านใยแก้วนำแสงที่รองรับรอบเวลาการทำงาน 0.44 มิลลิวินาทีและป้องกันสัญญาณรบกวนได้อย่างสมบูรณ์ตลอดระยะการเดินสายที่ยาว
การระงับการสั่นสะเทือนขั้นสูง: ตัวกรองการสั่นสะเทือนแบบปรับตัวสองความถี่ช่วยระงับทั้งเรโซแนนซ์ของโครงสร้างและการสั่นของปลายแขนกล
การป้อนกลับความละเอียดสูง: รองรับการถอดรหัสเอนโคเดอร์สัมบูรณ์ 18 บิต (262,144 พัลส์ต่อรอบ) ในตัว เพื่อให้การทำงานที่ความเร็วต่ำมีเสถียรภาพสูง
การปรับจูนอัตโนมัติแบบปรับตัว: การคำนวณอัตราส่วนความเฉื่อยออนไลน์อย่างต่อเนื่องจะปรับพารามิเตอร์เกนแบบไดนามิกระหว่างการทำงานของเครื่องจักร
แชสซีระบายความร้อนด้วยพัดลมขนาดกะทัดรัด: ชุดพัดลมระบายความร้อนในตัวช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนสำหรับงานอุตสาหกรรมหนักที่มีรอบการทำงานสูง

การใช้งาน

ศูนย์เครื่องจักรกล CNC หลายแกน: การอินเตอร์โพเลตความเร็วสูงและการควบคุมเส้นทางแบบซิงโครไนซ์
การประกอบเซมิคอนดักเตอร์และอิเล็กทรอนิกส์: แท่นกำหนดตำแหน่งระดับไมโครและสายการหยิบวางความเร็วสูง
เครื่องปั๊มขึ้นรูปและระบบโครงสำหรับงานยานยนต์: ระบบถ่ายโอนแบบซิงโครไนซ์ที่ต้องการแรงบิดสูงและการเร่งความเร็วอย่างรวดเร็ว
เครื่องจักรบรรจุภัณฑ์และแปรรูป: การควบคุมแรงตึงอย่างแม่นยำ กรรไกรตัดแบบเคลื่อนที่ และแกนซีลแบบหมุนต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Mitsubishi Electric
ชื่อรุ่น	MR-J3-700B
ซีรีส์	MELSERVO-J3 Type B
กำลังขาออกพิกัด	7.0 kW
กระแสไฟฟ้าขาออกพิกัด	37.0 A
แรงดันไฟฟ้าขาออกพิกัด	ไฟฟ้ากระแสสลับ 3 เฟส 170 V
อินพุตแหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 3 เฟส 200 V ถึง 230 V, 50/60 Hz
อินเทอร์เฟซควบคุม	SSCNET III (บัสอนุกรมความเร็วสูง)
การตอบสนองความถี่ของความเร็ว	2100 Hz
ระบบระบายความร้อน	ระบายความร้อนด้วยอากาศแบบบังคับ (พัดลมภายใน)
ระดับการป้องกัน	IP20 (แชสซีเปิด)
อุณหภูมิขณะทำงาน	0 ถึง 55 องศาเซลเซียส (ไม่เป็นน้ำแข็ง)
น้ำหนักขนส่ง (คำนวณ)	7.2 กก.

อินเทอร์เฟซและการเชื่อมต่อแหล่งจ่ายไฟ

ขั้วต่อ / พอร์ต	การกำหนดการเชื่อมต่อและฟังก์ชัน
L1 / L2 / L3	อินพุตแหล่งจ่ายไฟหลัก (ไฟฟ้ากระแสสลับ 3 เฟส 200–230 V)
L11 / L21	อินพุตแหล่งจ่ายไฟวงจรควบคุม (ไฟฟ้ากระแสสลับเฟสเดียว 200–230 V)
U / V / W	เอาต์พุตกำลังเซอร์โวมอเตอร์ (การเชื่อมต่อเฟสเข้ากับขดลวดมอเตอร์)
CN1A / CN1B	ขั้วต่อไฟเบอร์ออปติก SSCNET III (ลิงก์บัสขาเข้า / ขาออก)
CN2	ขั้วต่อฟีดแบ็กเอ็นโค้ดเดอร์ (อินพุตแบบสัมบูรณ์/อินครีเมนทัลความเร็วสูง)

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

MR-J3-700B สามารถติดตั้งรวมเข้ากับสาย SSCNET III เดิมได้ แต่ไม่สามารถใช้ลูปเครือข่ายเดียวกันร่วมกับอุปกรณ์ SSCNET II รุ่นเก่าหรือ SSCNET III/H รุ่นใหม่กว่าได้โดยตรง เว้นแต่จะใช้อินเทอร์เฟซเกตเวย์ที่เข้ากันได้หรือกำหนดค่าคอนโทรลเลอร์หลัก (เช่น Motion CPU ซีรีส์ Q) ให้รองรับโหมดความเข้ากันได้กับระบบรุ่นเก่า หากปรับปรุงระบบด้วยฮาร์ดแวร์ซีรีส์ MR-J4 ให้ใช้แอมพลิฟายเออร์ MR-J4-700B-RJ ที่ทำงานในโหมดความเข้ากันได้กับ J3

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ด้วยกำลังเอาต์พุต 7.0 kW แอมพลิฟายเออร์นี้จะสร้างความร้อนสูงระหว่างโปรไฟล์การชะลอความเร็วต่อเนื่อง หากความจุของตัวต้านทานเบรกแบบคืนพลังงานภายในถูกใช้งานเกินกำหนด เครื่องจะทริปด้วย AL.30 (ข้อผิดพลาดการคืนพลังงาน) สำหรับการทำงานที่มีความเฉื่อยสูง ขอแนะนำอย่างยิ่งให้ติดตั้งอุปกรณ์คืนพลังงานภายนอก (เช่น MR-RB5E หรือ MR-RB137) ตรวจสอบระยะห่างเพื่อการระบายความร้อนเสมอ โดยต้องเว้นระยะอย่างน้อย 40 มม. ทั้งสองด้านของตู้ขับ เพื่อหลีกเลี่ยงการสะสมความร้อนเฉพาะจุด

เคล็ดลับการทดสอบเดินเครื่องและการเดินสาย

ให้ความสำคัญอย่างเคร่งครัดกับสายไฟเบอร์ออปติก SSCNET III (MR-J3BUS) เนื่องจากไวต่อแรงทางกายภาพอย่างมาก รักษารัศมีการดัดขั้นต่ำ 25 มม. การหักงอเป็นมุมแหลมหรือการหนีบสายจะทำให้สัญญาณแสงลดทอน ส่งผลให้เกิดข้อผิดพลาด AL.37 (ข้อผิดพลาดพารามิเตอร์ / ข้อผิดพลาดการสื่อสาร) เป็นระยะ ซึ่งวินิจฉัยได้ยากอย่างยิ่งในสภาพแวดล้อมหน้างาน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ความเสี่ยงจากไฟฟ้าแรงสูง

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟควบคุมถูกตัดการเชื่อมต่อและล็อกเอาต์อย่างสมบูรณ์ก่อนเริ่มเดินสาย หลังตัดพลังงานแล้ว ให้รออย่างน้อย 20 นาทีเพื่อให้ตัวเก็บประจุบัสความจุสูงภายในคายประจุ ใช้โวลต์มิเตอร์ที่ผ่านการตรวจสอบแล้ววัดแรงดันไฟฟ้าบัส DC ระหว่างขั้ว P+ และ N- ให้ต่ำกว่า 20 V ก่อนสัมผัสขั้วไฟฟ้าใด ๆ

1

ติดตั้งเครื่องในแนวตั้งบนแผ่นโลหะแบน ตรวจสอบให้แน่ใจว่าจุดสัมผัสกราวด์สะอาดและนำไฟฟ้าได้ดีผ่านสกรูแชสซีสำหรับติดตั้งไปยังแบ็กเพลน

2

เดินสายอินพุตกำลัง: เชื่อมต่อ L1/L2/L3 เข้ากับสายเมน 3 เฟส และ L11/L21 เข้ากับแหล่งจ่ายควบคุมแยกต่างหาก ติดตั้งเซอร์กิตเบรกเกอร์ชนิดโมลด์เคส (MCCB) และคอนแทคเตอร์แม่เหล็กไฟฟ้า (MC) เพื่อความปลอดภัยของระบบ

3

เชื่อมต่อสายเอาต์พุตมอเตอร์ (U, V, W) โดยตรงเข้ากับขั้วต่อกำลังของเซอร์โวมอเตอร์ ห้ามต่อไฟ AC เมนส์จากแหล่งจ่ายสาธารณูปโภคเข้ากับ U/V/W โดยตรง เพราะจะทำให้โมดูลเอาต์พุต IGBT ภายในเสียหายทันที

4

เสียบขั้วต่อเอ็นโค้ดเดอร์ CN2 จนแถบล็อกเข้าที่อย่างแน่นหนา เชื่อมต่อสายไฟเบอร์ออปติก SSCNET III เข้ากับ CN1A (และ CN1B หากเป็นการเชื่อมต่อแบบเดซี่เชน) ปิดฝาครอบกันฝุ่นของพอร์ตไฟเบอร์ออปติกที่ไม่ได้ใช้งานทั้งหมดไว้

FAQ

ความแตกต่างหลักระหว่าง MR-J3-700B และ MR-J3-700A คืออะไร?

MR-J3-700B มาพร้อมอินเทอร์เฟซสื่อสารใยแก้วนำแสง SSCNET III สำหรับการควบคุมเครือข่ายการเคลื่อนไหวแบบดิจิทัล ส่วน MR-J3-700A ใช้อินเทอร์เฟซแบบแอนะล็อกและพัลส์เทรนสำหรับการควบคุมแบบจุดต่อจุดและรูปแบบการควบคุมด้วยสัญญาณแบบดั้งเดิม

อะไรเป็นสาเหตุของข้อผิดพลาด AL.30 บน MR-J3-700B และแก้ไขอย่างไร?

ข้อผิดพลาด AL.30 หมายถึงความผิดพลาดในการคืนพลังงาน เกิดขึ้นเมื่อพลังงานคืนกลับจากมอเตอร์เกินขีดจำกัดการระบายพลังงานของตัวต้านทานในตัวเครื่อง วิธีแก้ไขคือติดตั้งตัวต้านทานคืนพลังงานภายนอก เช่น MR-RB5E หรือ MR-RB137 และปรับพารามิเตอร์ Pr. PA02

ฉันสามารถใช้สายออปติคัลที่ยาวกว่า 20 เมตรกับไดรฟ์นี้ได้หรือไม่?

ได้ สายใยแก้วนำแสง SSCNET III มาตรฐาน เช่น สายตระกูล MR-J3BUS รองรับระยะการเดินสายสูงสุด 20 เมตร สำหรับระยะตั้งแต่ 20 เมตรถึง 50 เมตร ต้องจัดหาสายใยแก้วนำแสงพลาสติก (POF) ระยะไกลแบบพิเศษ หรือสายใยแก้วนำแสงแบบแก้ว เพื่อป้องกันการสูญเสียสัญญาณ

ควรรอนานเท่าใดก่อนซ่อมบำรุงสายไฟของไดรฟ์ที่ตัดพลังงานแล้ว?

คุณต้องรออย่างน้อย 20 นาทีหลังจากปิดแหล่งจ่ายไฟหลัก ตัวเก็บประจุของบัส DC ภายในที่มีความจุสูงจะกักเก็บแรงดันไฟฟ้าสูง (มากกว่า 300 V DC) และต้องใช้เวลานี้เพื่อคายประจุอย่างปลอดภัยผ่านวงจรคายประจุภายใน ตรวจวัดขั้วบัส DC P+ และ N- ทุกครั้งก่อนซ่อมบำรุง
