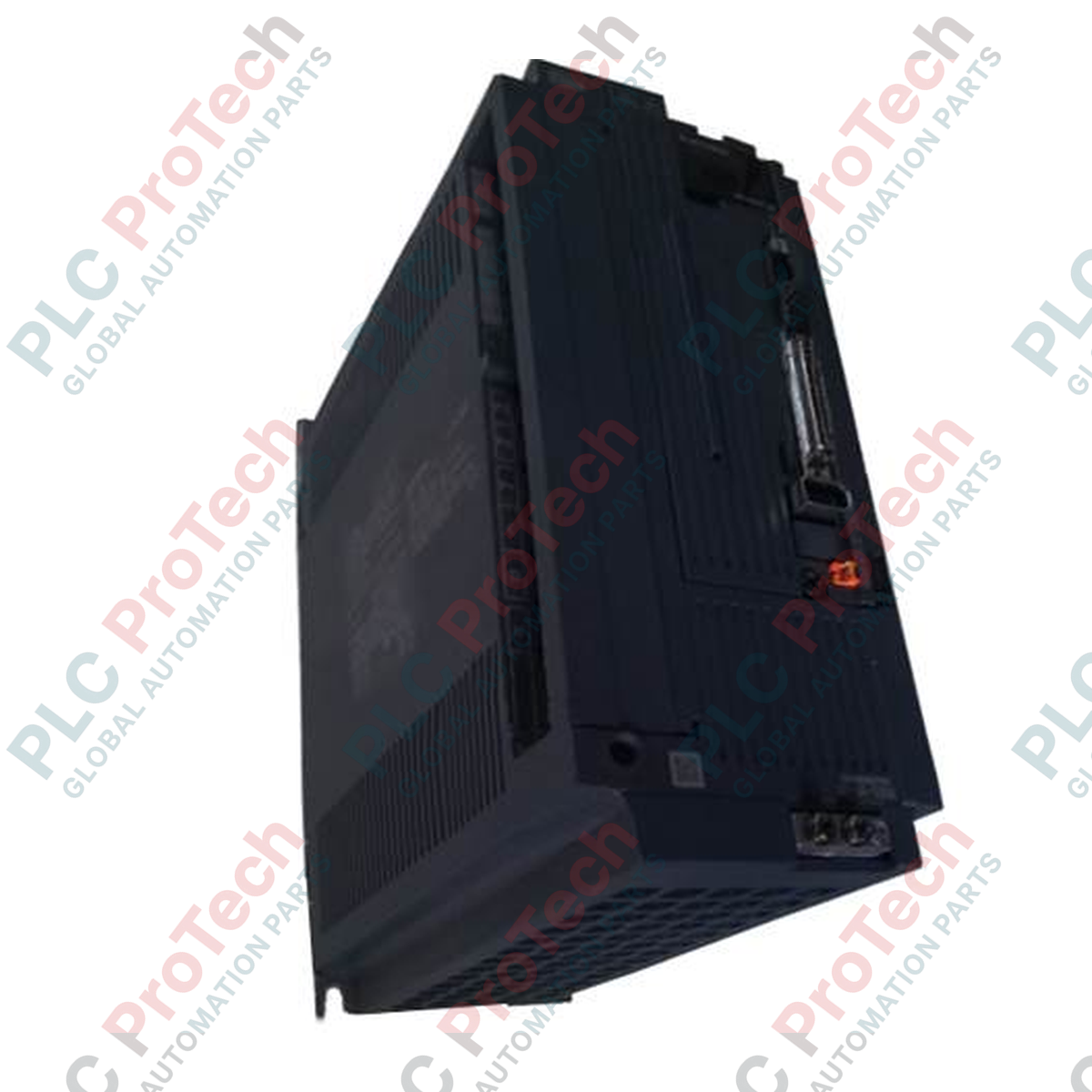

Mitsubishi Electric MR-J4-500A เป็นเซอร์โวแอมพลิฟายเออร์แบบ 1 แกนที่มีความน่าเชื่อถือสูงสำหรับการควบคุมการเคลื่อนไหวประสิทธิภาพสูงภายในสถาปัตยกรรมระบบอัตโนมัติสมัยใหม่ อุปกรณ์อเนกประสงค์นี้ผสานรวมกับเครือข่ายควบคุมการเคลื่อนไหวหลากหลายรูปแบบได้อย่างราบรื่น โดยใช้คำสั่งพัลส์เทรนหรือแรงดันแอนะล็อก ออกแบบมาสำหรับ ซีรีส์ MELSERVO-J4 พร้อมการป้อนกลับจากเอ็นโค้ดเดอร์ความละเอียดสูง 22 บิต ความแม่นยำในการกำหนดตำแหน่งที่เหนือกว่า และเอาต์พุตพิกัด 5.0 kW ฟังก์ชันความปลอดภัย Safe Torque Off (STO) ในตัวและฟิลเตอร์ลดการสั่นสะเทือนพร้อมการปรับจูนอัตโนมัติขั้นสูง ช่วยให้การทำงานในภาคอุตสาหกรรมมีความปลอดภัย ราบรื่น และมีประสิทธิภาพสูง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| รหัสรุ่น | MR-J4-500A |
| ชื่อซีรีส์ | ซีรีส์ MELSERVO-J4 |
| อินเทอร์เฟซคำสั่ง | อินเทอร์เฟซอเนกประสงค์ (พัลส์เทรน / คำสั่งแบบแอนะล็อก) |
| เอาต์พุตพิกัดของมอเตอร์ | 5.0 kW |
| แรงดันเอาต์พุตพิกัด | AC สามเฟส 170 V |
| กระแสพิกัดเอาต์พุต | 28.0 A |
| อินพุตกำลังของวงจรหลัก | AC สามเฟส 200 V ถึง 240 V, 50 Hz / 60 Hz |
| กระแสพิกัดของวงจรหลัก | 21.7 A |
| อินพุตกำลังของวงจรควบคุม | AC เฟสเดียว 200 V ถึง 240 V, 50 Hz / 60 Hz |
| กระแสพิกัดของวงจรควบคุม | 0.3 A |
| การใช้พลังงานของวงจรควบคุม | 45 W |
| ข้อกำหนดแหล่งจ่ายไฟอินเทอร์เฟซ | DC24 V (±10%) ความจุกระแสที่ต้องการ 0.5 A (รวม CN8) |
| ระบบควบคุม | การควบคุม PWM แบบคลื่นไซน์และระบบควบคุมกระแส |
| เบรกไดนามิก | ในตัว |
| ความจุตัวต้านทานรีเจเนอเรทีฟ | ในตัว (130 W) |
| ฟังก์ชันการสื่อสาร | การเชื่อมต่อ USB (ไปยัง PC), RS-422 / RS-485 (รองรับสูงสุด 32 แกน) |
| มาตรฐานการรับรองความปลอดภัย | EN ISO 13849-1 Category 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2 |
| ระดับการป้องกันของตัวเครื่อง | IP20 (แบบเปิด ระบายความร้อนด้วยแรงลม) |
| อุณหภูมิแวดล้อมขณะทำงาน | 0 องศาเซลเซียสถึง 55 องศาเซลเซียส (ไม่เป็นน้ำแข็ง) |
| ความชื้นแวดล้อมขณะทำงาน | ความชื้นสัมพัทธ์ 90% หรือต่ำกว่า (ไม่ควบแน่น) |
| น้ำหนักสุทธิ | 4.0 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 5.0 กก. |
| คอนเน็กเตอร์/ขั้วต่อ | ฟังก์ชัน / การกำหนด |
|---|---|
| CN1 | อินเทอร์เฟซสัญญาณ I/O (คำสั่งควบคุมแบบแอนะล็อก อินพุต/เอาต์พุตดิจิทัล) |
| CN2 | การเชื่อมต่อเอ็นโคเดอร์ (อินเทอร์เฟซป้อนกลับสำหรับการสื่อสารแบบอนุกรม) |
| CN3 | อินเทอร์เฟซการสื่อสารแบบอนุกรม RS-422 / อินเทอร์เฟซยูทิลิตีสำหรับตั้งค่าผ่าน PC |
| CN8 | การเชื่อมต่อฟังก์ชันความปลอดภัย Safe Torque Off (STO) |
| L1 / L2 / L3 | ขั้วอินพุตแหล่งจ่ายไฟ AC สามเฟส |
| L11 / L21 | ขั้วอินพุตแหล่งจ่ายไฟวงจรควบคุม |
| U / V / W | เอาต์พุตกำลังหลักของเซอร์โวมอเตอร์ (ต้องตรงกับลำดับเฟสของมอเตอร์) |
MR-J4-500A สำหรับการใช้งานทั่วไปใช้ทดแทนโมดูล MR-J3-500A รุ่นเก่าได้ โปรดทราบว่าพารามิเตอร์ การจัดเรียงขั้วของเทอร์มินัลบล็อก และความลึกทางกายภาพแตกต่างกัน ใช้ MR Configurator2 เพื่อแปลงไฟล์พารามิเตอร์ MR-J3 รุ่นเก่าเป็นรูปแบบ J4 รุ่นใหม่ก่อนดำเนินการดาวน์โหลด นอกจากนี้ ตรวจสอบให้แน่ใจว่าพารามิเตอร์ความละเอียดของเอ็นโคเดอร์ตรงกับซีรีส์มอเตอร์ที่ถูกต้อง เนื่องจากไดรฟ์ซีรีส์ J4 ต้องใช้สัญญาณป้อนกลับจากมอเตอร์ความละเอียดสูง 22 บิต
เซอร์โวแอมพลิฟายเออร์ขนาด 5.0 kW นี้สร้างความร้อนสูงในระหว่างรอบการทำงานแบบไดนามิกเต็มกำลัง เมื่อติดตั้งหลายเครื่อง ให้เว้นระยะห่างในแนวนอนระหว่างไดรฟ์ที่อยู่ติดกันอย่างน้อย 10 มม. และเว้นพื้นที่เหนือและใต้พัดลมระบายความร้อน 40 มม. การมีการไหลเวียนอากาศไม่เพียงพออาจทำให้เกิดข้อผิดพลาด AL 30 (ข้อผิดพลาดการคืนพลังงาน) หรือ AL 50 (โอเวอร์โหลด) หากจำเป็นต้องใช้ลำดับการเร่ง/ลดความเร็วที่มีรอบการทำงานสูง ให้ใช้ตัวต้านทานคืนพลังงานภายนอกที่มีความจุสูงกว่า แทนการพึ่งพาตัวต้านทานในตัวขนาด 130 W
สำหรับการกำหนดค่าที่ไม่ได้ใช้ฟังก์ชันความปลอดภัย Safe Torque Off ขั้วต่อชอร์ตที่ให้มาพร้อมอุปกรณ์ต้องเสียบค้างไว้อย่างแน่นหนาในคอนเน็กเตอร์ CN8 หากปล่อยพอร์ตนี้ไว้โดยไม่เชื่อมต่อ ไดรฟ์จะถูกล็อกให้อยู่ในสถานะปลอดภัยและแสดงข้อผิดพลาดอินเตอร์ล็อกความปลอดภัย เดินสายเอ็นโคเดอร์ของมอเตอร์ในท่อร้อยสายที่มีชีลด์แยกต่างหาก และอยู่ห่างจากสายไฟหลัก (U, V, W) และสายไฟ AC ขาเข้าเสมอ เพื่อป้องกัน AL 16 (ข้อผิดพลาดการสื่อสารของเอ็นโคเดอร์) ที่เกิดจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
