Manufacturer: Mitsubishi Electric

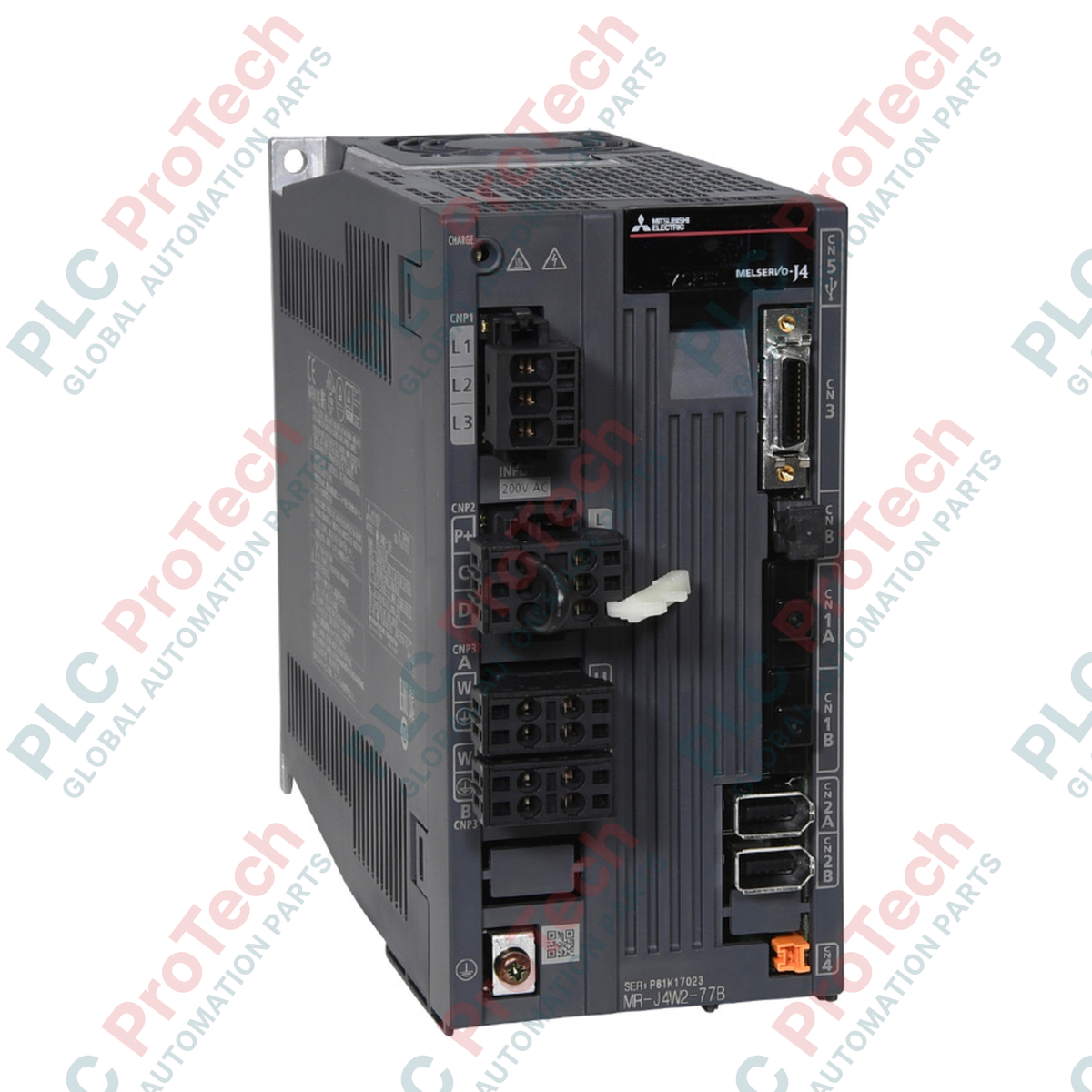

Product No.: MR-J4W2-77B
Country of origin:สหรัฐอเมริกา
Product Type: แอมพลิฟายเออร์เซอร์โว
Payment: T/T, Western Union
Weight: 2300g
Dimensions: 250 มม. x 150 มม. x 220 มม.
Shipping port: Xiamen
Warranty: 12 months
ออกแบบมาสำหรับการควบคุมการเคลื่อนที่หลายแกนที่ทำงานสอดประสานกันอย่างสูง Mitsubishi Electric MR-J4W2-77B ทำหน้าที่เป็นเครื่องขยายเซอร์โว AC แบบสองแกนความหนาแน่นสูงภายในแพลตฟอร์ม MELSERVO-J4 ด้วยการรวมวงจรควบคุมสำหรับสองแกนอิสระไว้ในตัวเครื่องเดียว เครื่องขยายนี้จึงช่วยลดพื้นที่ตู้แผงไฟฟ้าที่ต้องใช้ได้อย่างมาก และทำให้การเดินสายบัสควบคุมเป็นระเบียบยิ่งขึ้น อุปกรณ์นี้สื่อสารโดยตรงผ่านเครือข่ายใยแก้วนำแสงความเร็วสูง SSCNET III/H ช่วยให้การซิงโครไนซ์การเคลื่อนที่แบบเรียลไทม์และกำหนดเวลาได้แน่นอนกับตัวควบคุมการเคลื่อนที่และโมดูล Simple Motion อุปกรณ์ขับเคลื่อนนี้มีการควบคุมลดการสั่นสะเทือน II ขั้นสูงและอัลกอริทึมปรับจูนอัตโนมัติแบบเรียลไทม์ เพื่อปรับปรุงการตอบสนองเชิงพลวัตของกลไกและเวลาการหยุดนิ่งให้เหมาะสม
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | MR-J4W2-77B |
| ซีรีส์ | MELSERVO-J4 |
| จำนวนแกนที่ควบคุม | 2 แกน (แกน A และแกน B) |
| กำลังเอาต์พุตพิกัด (ต่อแกน) | 0.75 kW (แกน A) / 0.75 kW (แกน B) |
| อินพุตไฟฟ้าวงจรหลัก | ไฟฟ้ากระแสสลับ 3 เฟส 200 ถึง 240 V, 50/60 Hz |
| อินพุตไฟฟ้าวงจรควบคุม | ไฟฟ้ากระแสสลับ 1 เฟส 200 ถึง 240 V, 50/60 Hz |
| อินเทอร์เฟซการสื่อสาร | SSCNET III/H (เครือข่ายออปติคัลความเร็วสูง) |
| วิธีการควบคุม | การควบคุม PWM แบบไซน์ การควบคุมกระแสแบบเป็นระบบ |
| ฟังก์ชันความปลอดภัย | Safe Torque Off (STO) ผ่าน CN8 |
| อุณหภูมิแวดล้อมขณะใช้งาน | 0 ถึง 55 °C (ไม่เกิดน้ำแข็ง) |
| ขนาดผลิตภัณฑ์ | 168 มม. (สูง) x 85 มม. (กว้าง) x 195 มม. (ลึก) |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 2.3 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 3.0 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 250 มม. x 150 มม. x 220 มม. |
| ประเทศผู้ผลิต | ญี่ปุ่น |
| ขั้วต่อ/เทอร์มินัล | การจัดสรรฟังก์ชัน |
|---|---|
| CN1A / CN1B | สายอินพุต/เอาต์พุตเครือข่ายออปติคัล SSCNET III/H |
| CN2A / CN2B | อินเทอร์เฟซสื่อสารเอ็นโคเดอร์ (แกน A / แกน B) |
| CN3 | ขั้วต่อสัญญาณ I/O (ลิมิตสวิตช์ภายนอก เซนเซอร์ตรวจจับระยะใกล้) |
| CN8 | ขั้วต่อวงจรฟังก์ชัน Safe Torque Off (STO) |
| L1 / L2 / L3 | ขั้วต่อเทอร์มินัลอินพุตไฟฟ้ากระแสสลับสามเฟสของวงจรหลัก |
| L11 / L21 | ชุดขั้วต่ออินพุตไฟ AC เฟสเดียวของวงจรควบคุม |
| U / V / W (A และ B) | สายเอาต์พุตกำลังมอเตอร์เซอร์โว AC สำหรับแกน A และแกน B |
เมื่อเปลี่ยนจากไดรฟ์หลายแกนรุ่น MR-J3W รุ่นเก่า โปรดทราบว่าขนาดทางกายภาพและรูปแบบพารามิเตอร์แตกต่างกัน MR-J4W2-77B ต้องใช้พารามิเตอร์การกำหนดค่าโหมด MR-J4 และเฟิร์มแวร์ที่เข้ากันได้กับคอนโทรลเลอร์ต้นทาง เช่น Motion Controller ซีรีส์ Q หรือ Simple Motion Module เมื่อต้องย้ายระบบเดิม ตรวจสอบให้แน่ใจว่าเครื่องมือกำหนดค่าเครือข่าย SSCNET III/H ได้รับการอัปเดตเพื่อรองรับโปรไฟล์รุ่น MR-J4
ในตู้ควบคุมที่ปิดมิดชิดและมีการไหลเวียนอากาศจำกัด MR-J4W2-77B อาจมีอุณหภูมิภายในเพิ่มขึ้นอย่างรวดเร็ว การใช้งานแกนขนาด 0.75 kW ทั้งสองแกนพร้อมกันที่รอบการทำงานต่อเนื่องสูงอาจทำให้เกิดสัญญาณเตือนโอเวอร์โหลดทางความร้อน (AL 46) ต้องเว้นระยะในแนวตั้งด้านบนและด้านล่าง 40 มม. และเว้นระยะด้านข้าง 10 มม. หากทั้งสองแกนลดความเร็วพร้อมกันภายใต้โหลดความเฉื่อยสูง ให้ตรวจสอบว่ากำลังรีเจนเนอเรทีฟไม่เกินความสามารถของตัวต้านทานภายใน และติดตั้งตัวต้านทานรีเจนเนอเรทีฟภายนอกที่มีขนาดเหมาะสมเพื่อป้องกันความผิดพลาดจากแรงดันเกิน (AL 33)
ใช้สายออปติคัลของแท้ Mitsubishi รุ่น MR-CCN1 กับพอร์ต CN1A/CN1B เสมอ สายไฟเบอร์ออปติกมาตรฐานมีรัศมีการดัดโค้งขั้นต่ำที่กำหนดอย่างเคร่งครัด 25 มม. หากฝ่าฝืนค่าดังกล่าวจะทำให้เกิดการลดทอนของสัญญาณออปติคัล และทำให้การสื่อสารขาดหายเป็นระยะอย่างผิดปกติ (AL 86.1) ตรวจสอบให้แน่ใจว่าสายเอ็นโค้ดเดอร์ (CN2A/CN2B) เดินแยกกันในรางสายเคเบิลที่มีชีลด์ โดยอยู่ห่างจากสายกำลังมอเตอร์ (U/V/W) เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่อาจทำให้เกิดข้อผิดพลาดในการสื่อสารกับเอ็นโค้ดเดอร์ (AL 1A)
ติดตั้งแอมพลิฟายเออร์ในแนวตั้งบนแผ่นหลังโลหะแบนและแข็งแรงโดยใช้สกรูยึด รักษาระยะห่างตามมาตรฐานเพื่อเพิ่มประสิทธิภาพการไหลเวียนของอากาศเพื่อระบายความร้อน
ต่อสายกราวด์เฉพาะสำหรับการทำงานเข้ากับขั้วกราวด์ของแอมพลิฟายเออร์ และตรวจสอบเส้นทางการเชื่อมต่อกลับไปยังบัสบาร์กราวด์ของระบบ
ดำเนินการเดินสายควบคุมและสายเอ็นโค้ดเดอร์ โดยตรวจสอบให้แน่ใจว่าจุดเชื่อมต่อไฟเบอร์ออปติก SSCNET ที่ CN1A/CN1B เสียบเข้าตำแหน่งจนคลิกสนิท และถอดฝาครอบป้องกันออกแล้ว
