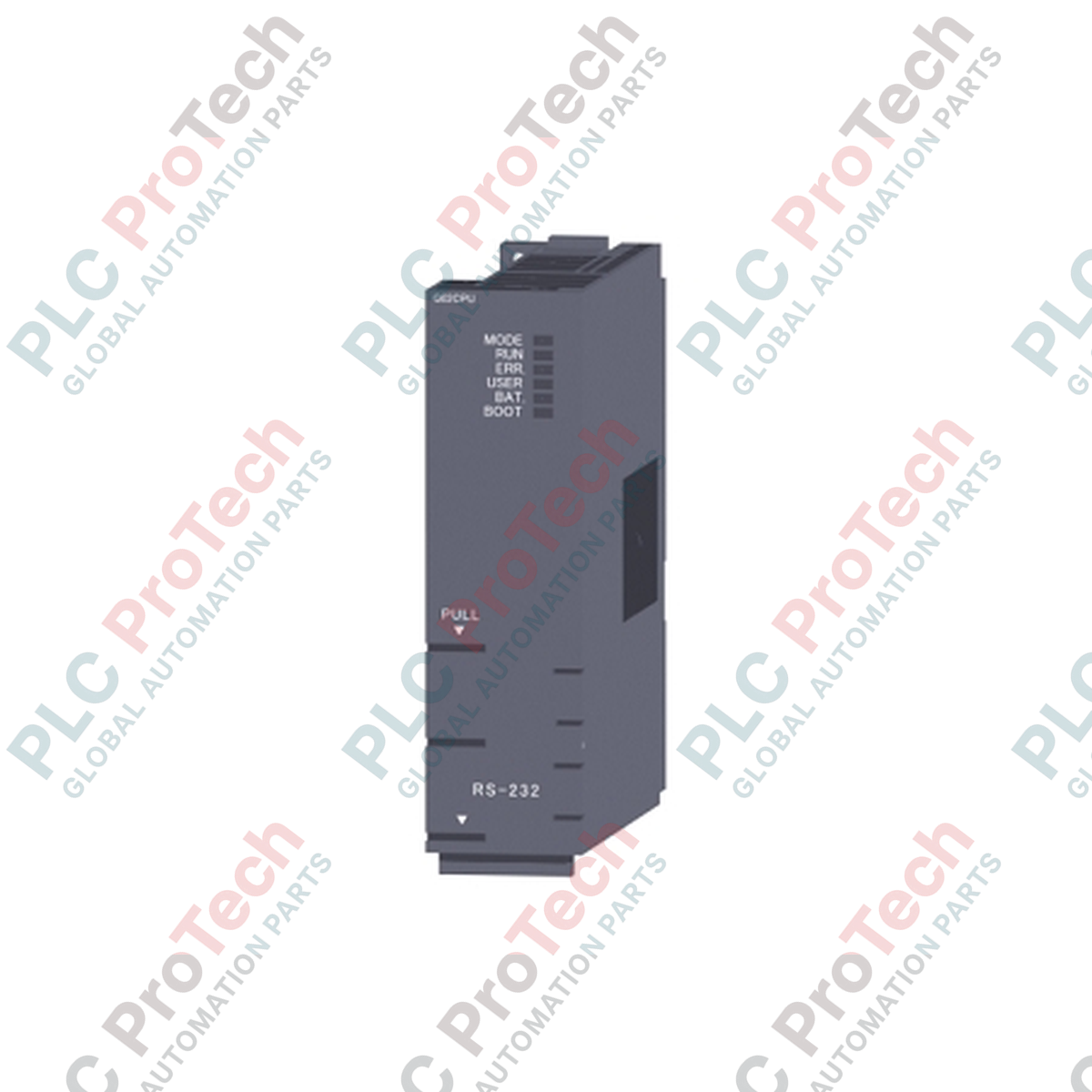

Mitsubishi Electric Q02CPU โมดูล CPU PLC ซีรีส์ MELSEC Q

SKU Q02CPU

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q02CPU
Origin สหรัฐอเมริกา
Product Type: โมดูล CPU ของ PLC
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 120 มม. x 110 มม. x 45 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาสำหรับการควบคุมแบบรวมศูนย์ในสถาปัตยกรรมระบบอัตโนมัติขนาดกลาง Mitsubishi Electric Q02CPU ทำหน้าที่เป็นโปรเซสเซอร์คอนโทรลเลอร์แบบลอจิกที่โปรแกรมได้ประสิทธิภาพสูงภายในตระกูล MELSEC Q Series โมดูลนี้ประสานการควบคุมลำดับการทำงานและการประมวลผลข้อมูลอุปกรณ์ด้วยชุดคำสั่งที่ได้รับการเพิ่มประสิทธิภาพ ช่วยให้การทำงานในสายการผลิตมีเสถียรภาพสูง ด้วยรูปแบบโมดูลกะทัดรัด จึงติดตั้งเข้ากับยูนิตฐาน Q Series มาตรฐานได้โดยตรง ทำให้ขยายระบบและเชื่อมต่อกับโมดูล I/O และโมดูลเครือข่ายเฉพาะทางได้อย่างราบรื่น

คุณสมบัติ

การประมวลผลความเร็วสูง: ความเร็วการประมวลผลคำสั่งพื้นฐาน 0.079 ไมโครวินาทีต่อคำสั่ง LD เพื่อให้โปรแกรมทำงานได้อย่างรวดเร็ว
หน่วยความจำโปรแกรมที่ได้รับการเพิ่มประสิทธิภาพ: ความจุโปรแกรม 28 k ขั้นตอน พร้อมหน่วยความจำโปรแกรมภายใน 112 KB
ความสามารถด้าน I/O ที่หลากหลาย: รองรับจุด I/O ภายในและระยะไกลสูงสุด 4096 จุด พร้อมจุดอุปกรณ์โดยตรง 8192 จุด
ตัวเลือกพื้นที่จัดเก็บที่ยืดหยุ่น: ช่องเสียบการ์ดหน่วยความจำในตัว (SRAM, Flash หรือ ATA) เพื่อจัดการข้อมูลสูตร การบันทึกข้อมูล และการสำรองข้อมูลโปรแกรมได้อย่างง่ายดาย
การสื่อสารในตัว: อินเทอร์เฟซ RS-232 ในตัวสำหรับเชื่อมต่อโดยตรงกับคอมพิวเตอร์สำหรับเขียนโปรแกรม HMI และอุปกรณ์อนุกรม

การใช้งาน

สายการประกอบอัตโนมัติ: ควบคุมลำดับการทำงานที่ประสานกันสำหรับระบบประกอบหลายสถานี
ระบบลำเลียงวัสดุ: จัดการเครือข่ายสายพานลำเลียง เครื่องคัดแยก และระบบถ่ายโอนที่ซับซ้อน
การบรรจุภัณฑ์และการแปรรูปอาหาร: ควบคุมสายการบรรจุที่ต้องประมวลผลสัญญาณเซ็นเซอร์อย่างรวดเร็วและส่งเอาต์พุตไปยังแอกชูเอเตอร์ได้อย่างแม่นยำ
ระบบสาธารณูปโภคและการบำบัดน้ำ: ทำหน้าที่เป็น PLC หลักสำหรับสถานีสูบน้ำและระบบกรองแบบกระจายศูนย์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	Q02CPU
ซีรีส์	MELSEC Q Series
ความจุโปรแกรม	28 k ขั้นตอน
หน่วยความจำโปรแกรม	112 KB
ความเร็วในการประมวลผลคำสั่ง LD	0.079 ไมโครวินาที
จุด I/O	4096 จุด (ภายใน/ระยะไกล)
จุดอุปกรณ์ I/O	8192 จุด
การใช้กระแสไฟฟ้าภายใน (5V DC)	0.60 A
ช่วงอุณหภูมิการทำงาน	0 ถึง 55 องศาเซลเซียส
น้ำหนักจัดส่ง (คำนวณ)	0.30 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	120 มม. x 110 มม. x 45 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พอร์ต	ประเภทอินเทอร์เฟซ	การกำหนดฟังก์ชัน
พอร์ตอนุกรมในตัว	RS-232 (Mini-DIN 6 พิน)	การเขียนโปรแกรม การดีบัก และการเชื่อมต่อ HMI โดยตรง
อินเทอร์เฟซการ์ดหน่วยความจำ	ช่องเสียบที่เป็นไปตามมาตรฐาน PCMCIA	การติดตั้งการ์ดหน่วยความจำภายนอก (SRAM/Flash/ATA)

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

Q02CPU เป็นรุ่นมาตรฐานรุ่นเก่าในซีรีส์ MELSEC Q สำหรับระบบที่ต้องการความเร็วการประมวลผลสูงขึ้น การเชื่อมต่ออีเทอร์เน็ตในตัว หรือการบันทึกข้อมูลที่เพิ่มขึ้น ควรพิจารณา Q03UDVCPU หรือ Q04UDVCPU เมื่อเปลี่ยนไปใช้ CPU ซีรีส์ Q แบบ Universal ให้ตรวจสอบพารามิเตอร์โปรแกรมใน GX Works2 เนื่องจากลักษณะการทำงานของคำสั่งเฉพาะและรูปแบบการ์ดหน่วยความจำบางส่วนแตกต่างกันระหว่าง Q02CPU รุ่นคลาสสิกกับโมดูล "Universal" (UD/UDV) รุ่นใหม่

ข้อควรระวังในการใช้งานและบันทึกทางวิศวกรรม

Q02CPU มีขีดจำกัดโปรแกรมที่เข้มงวดอยู่ที่ 28 k ขั้น หากเกินขีดจำกัดนี้จะทำให้การคอมไพล์ล้มเหลว เมื่อใช้งานรีจิสเตอร์ไฟล์ (ZR) จำนวนมาก ตรวจสอบให้แน่ใจว่าได้จัดสรรบล็อกหน่วยความจำอย่างถูกต้องในพารามิเตอร์ PLC ก่อนดาวน์โหลด หากแรงดันแบตเตอรี่ลดลง ข้อมูลแลตช์และเนื้อหา SRAM ที่จัดเก็บไว้จะสูญหาย ควรกำหนดตารางการบำรุงรักษาเชิงป้องกันเป็นระยะเพื่อเปลี่ยนแบตเตอรี่สำรอง Q6BAT

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เมื่อเชื่อมต่อพอร์ต RS-232 ด้วยสายโปรแกรม QC30R2 หรือตัวแปลงอนุกรมเป็น USB จากผู้ผลิตรายอื่น ตรวจสอบให้แน่ใจว่าพารามิเตอร์การสื่อสารใน GX Works2/GX Developer ตรงกัน (อัตราบอด พาริตี และบิตหยุด) เพื่อป้องกันการสื่อสารอนุกรมขาดหายจากสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง (EMI) จากอินเวอร์เตอร์ควบคุมความถี่ (VFD) ที่อยู่ใกล้เคียง ตรวจสอบให้แน่ใจว่าขั้วต่อกราวด์ฟังก์ชัน (FG) ของยูนิตฐานต่อลงดินโดยตรงกับจุดต่อลงดินที่มีอิมพีแดนซ์ต่ำ

แนวทางการติดตั้ง

คำเตือนสำคัญ:

แยกและล็อกเอาต์แหล่งจ่ายไฟหลักที่จ่ายให้ยูนิตฐาน MELSEC Q อย่างสมบูรณ์ก่อนติดตั้งหรือถอดโมดูล CPU ห้ามเปลี่ยนโมดูล CPU ขณะระบบยังมีไฟโดยเด็ดขาด มิฉะนั้นจะทำให้ฮาร์ดแวร์เสียหายอย่างถาวรหรือระบบทำงานผิดปกติโดยไม่คาดคิด

จัดแนวขอเกี่ยวด้านล่างของ Q02CPU ให้ตรงกับรูนำบนยูนิตฐานหลัก (เช่น Q33B, Q35B, Q38B)

ดันโมดูลเข้าตำแหน่งให้แน่นกับขั้วต่อของยูนิตฐาน โดยตรวจสอบให้แน่ใจว่าไม่มีช่องว่าง

ยึดโมดูลให้แน่นด้วยการขันสกรูยึดด้านบน (แรงบิด 0.36 ถึง 0.48 N-m) เพื่อป้องกันการหลุดจากแรงสั่นสะเทือน

เชื่อมต่อสายโปรแกรมหรือสายสื่อสารเข้ากับพอร์ต RS-232 ในตัว โดยจัดให้มีการลดแรงดึงที่เหมาะสม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ควรใช้ซอฟต์แวร์เขียนโปรแกรมใดในการกำหนดค่า Q02CPU

โมดูลนี้เขียนโปรแกรมได้โดยใช้ GX Developer หรือ GX Works2 ในการตั้งค่าโปรเจกต์ซอฟต์แวร์ ให้เลือก 'QCPU (Q mode)' เป็นประเภท PLC และกำหนดประเภทโปรเซสเซอร์เฉพาะเป็น 'Q02'

CPU นี้สามารถเชื่อมต่อกับเครือข่ายอีเทอร์เน็ตได้โดยตรงหรือไม่

ไม่ได้ ยูนิตนี้มีอินเทอร์เฟซอนุกรม RS-232 ในตัวเท่านั้น สำหรับการสื่อสารผ่านอีเทอร์เน็ต คุณต้องติดตั้งโมดูลอีเทอร์เน็ต เช่น QJ71E71-100 บนเบสยูนิต หรืออัปเกรดเป็น Universal Q CPU ที่มีพอร์ตอีเทอร์เน็ตในตัว (เช่น Q03UDECPU)

จะเปลี่ยนแบตเตอรี่โดยไม่ให้โปรแกรม PLC ที่จัดเก็บไว้สูญหายได้อย่างไร

ตรวจสอบให้ PLC ยังคงเปิดทำงานเป็นเวลาอย่างน้อยสิบนาทีก่อนเปลี่ยนแบตเตอรี่ Q6BAT ปิดเครื่องแล้วเปลี่ยนแบตเตอรี่จริงให้เสร็จภายในสามนาที เพื่อป้องกันข้อมูลในหน่วยความจำสูญหายเนื่องจากคาปาซิเตอร์สำรอง
