ด้วยการควบคุมลูปกระบวนการอย่างแม่นยำภายในแชสซีระบบอัตโนมัติแบบรวมศูนย์ Mitsubishi Electric Q62HLC ทำหน้าที่เป็นตัวควบคุมสัดส่วน-อินทิกรัล-อนุพันธ์ (PID) แบบสองช่องสัญญาณโดยเฉพาะ โมดูลความเร็วสูงนี้เชื่อมต่อโดยตรงกับแบ็กเพลน PLC MELSEC ซีรีส์ Q จึงลดความหน่วงในการสื่อสารที่มักเกิดกับตัวควบคุมภายนอกแบบแยกเดี่ยว รองรับอินพุตเทอร์โมคัปเปิล กระแส และแรงดัน รวมถึงเอาต์พุตควบคุมอนาล็อก จึงประมวลผลฟีดแบ็กลูปปิดโดยตรงสำหรับระบบความร้อน แรงดัน และการไหลในงานอุตสาหกรรมที่ต้องการประสิทธิภาพสูง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | Q62HLC |
| ช่องสัญญาณควบคุม | 2 ช่องสัญญาณ (การทำงาน PID แบบอิสระ) |
| ประเภทอินพุตเทอร์โมคัปเปิล | B, E, J, K, N, R, S, T |
| ช่วงอินพุตอนาล็อก | แรงดัน/กระแส (การกำหนดค่าเซ็นเซอร์โดยตรง) |
| ช่องสัญญาณเอาต์พุตอนาล็อก | 2 ช่องสัญญาณ (เอาต์พุตควบคุมกระแส/แรงดัน) |
| รอบการสุ่มตัวอย่าง | 25 มิลลิวินาทีต่อช่องสัญญาณ |
| จุด I/O ที่ใช้ | 16 จุด (กำหนดบนบัส PLC ซีรีส์ Q) |
| การใช้กระแสไฟฟ้าภายใน | 0.27 A (ที่บัสแบ็กเพลน 5 VDC) |
| แรงดันไฟเลี้ยงภายนอก | 24 VDC (+10% / -15%) |
| ช่วงอุณหภูมิการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| น้ำหนักโมดูล | 0.25 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.00 กก. (รวมบรรจุภัณฑ์อุตสาหกรรมป้องกัน) |
| ขนาด (คำนวณ) | 98 มม. x 27.4 มม. x 90 มม. (สูง x กว้าง x ลึก) |
| หมายเลขขาเทอร์มินัล | ชื่อเทอร์มินัล / ความสัมพันธ์ของสัญญาณ |
|---|---|
| เทอร์มินัล 1 | อินพุตอุณหภูมิ / ไมโครโวลต์ ช่องสัญญาณ 1 (+) |
| เทอร์มินัล 2 | อินพุตอุณหภูมิ / ไมโครโวลต์ ช่องสัญญาณ 1 (-) |
| เทอร์มินัล 3 | อินพุตกระแสช่องสัญญาณ 1 (I+) |
| เทอร์มินัล 4 | เอาต์พุตอนาล็อกควบคุมช่องสัญญาณ 1 (+) |
| เทอร์มินัล 5 | Channel 1 Control Analog Output (-) |
| เอาต์พุตแอนะล็อกควบคุมช่องสัญญาณ 1 (-) | อินพุตอุณหภูมิ / ไมโครโวลต์ช่องสัญญาณ 2 (+) |
| ขั้วต่อ 11 | อินพุตอุณหภูมิ / ไมโครโวลต์ช่องสัญญาณ 2 (-) |
| ขั้วต่อ 12 | อินพุตกระแสช่องสัญญาณ 2 (I+) |
| ขั้วต่อ 13 | เอาต์พุตแอนะล็อกควบคุมช่องสัญญาณ 2 (+) |
| ขั้วต่อ 14 | เอาต์พุตแอนะล็อกควบคุมช่องสัญญาณ 2 (-) |
| ขั้วต่อ 17 | อินพุตแหล่งจ่ายไฟภายนอก (24 VDC) |
| ขั้วต่อ 18 | ขั้วร่วมของแหล่งจ่ายไฟภายนอก (0V GND) |
ต่างจากโมดูลควบคุมอุณหภูมิ Q64TCRT ซึ่งดำเนินการสร้างโปรไฟล์อุณหภูมิตามรอบที่ช้ากว่า 500ms Q62HLC เป็นตัวควบคุมความเร็วสูงที่ออกแบบมาให้ตอบสนองลูปภายใน 25ms โดยมีเอาต์พุตกระแส/แรงดันแอนะล็อกทางกายภาพโดยตรง แทนเอาต์พุตทรานซิสเตอร์ ดังนั้นจึงไม่สามารถคัดลอกลอจิกที่เขียนสำหรับ Q64 series ได้โดยตรง ต้องแมปโครงสร้างหน่วยความจำบัฟเฟอร์ของโมดูลใหม่ภายในสภาพแวดล้อมซอฟต์แวร์ GX Works
การใช้งานตัวควบคุมลูปกับแอกชูเอเตอร์ทางกายภาพที่มีการเปลี่ยนแปลงสูงต้องกำหนดค่าการควบคุมอนุพันธ์ (D-gain) อย่างระมัดระวัง เนื่องจากเวลาสุ่มตัวอย่างที่รวดเร็ว 25ms สัญญาณรบกวนทางไฟฟ้าความถี่สูงที่ขั้วต่ออินพุตอาจส่งต่อไปยังเอาต์พุตควบคุมจนเกิดการแกว่งรุนแรง หากตัวแปรควบคุมของคุณมีอาการกระตุกความถี่สูงอย่างมาก ให้เปิดใช้พารามิเตอร์ตัวกรองอินพุตในตัวเพื่อทำให้ลูปป้อนกลับ PID มีเสถียรภาพก่อนเริ่มปรับแต่งอย่างละเอียด

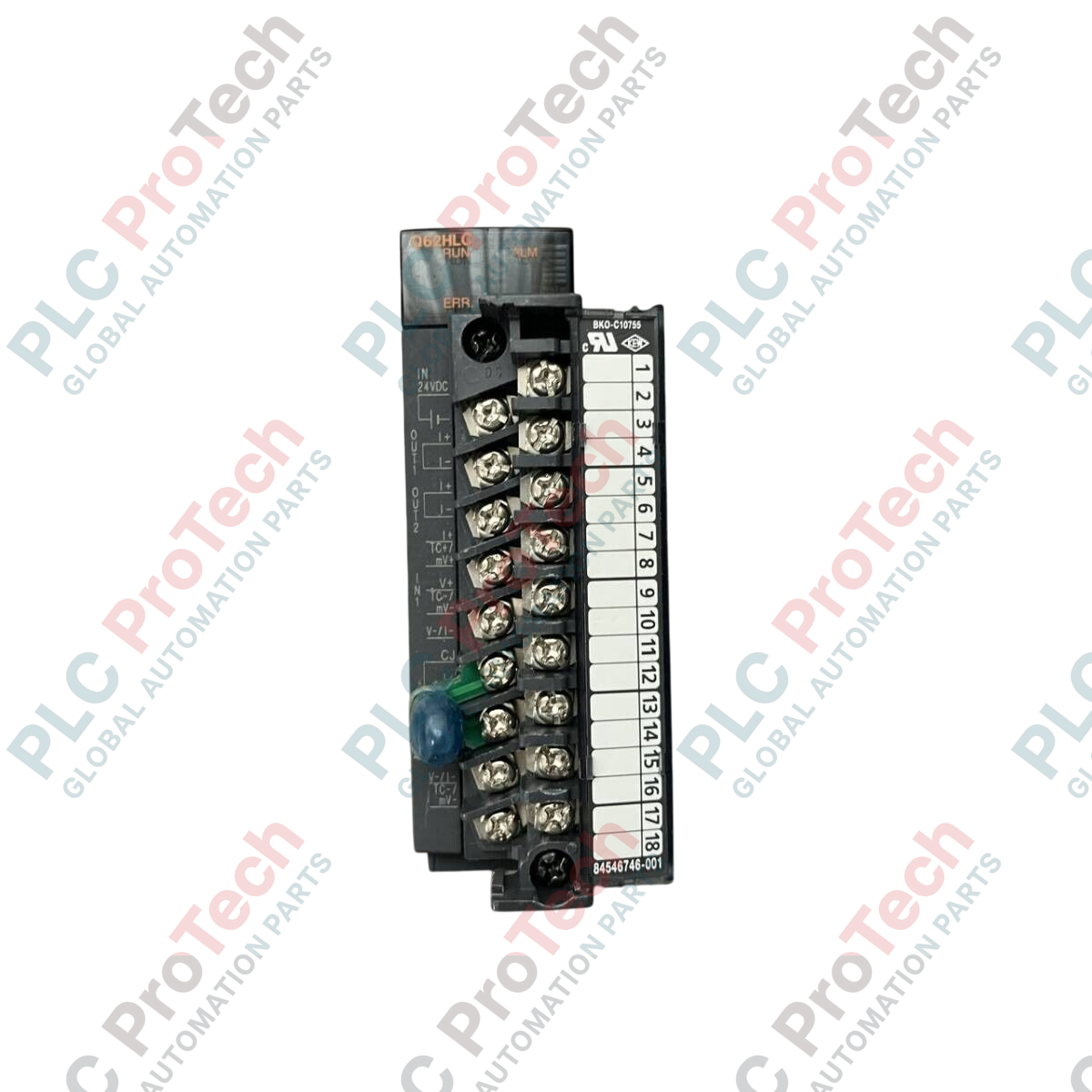

ชุดขั้วต่อ Q62HLC มีตัวต้านทานชดเชยรอยต่อเย็น (CJC) ที่ผ่านการปรับเทียบจากโรงงานและติดตั้งโดยตรงบนขั้วต่อด้านล่าง การเปลี่ยนชุดขั้วต่อระหว่างโมดูลโดยไม่ใช้ตัวต้านทาน CJC ที่ผ่านการปรับเทียบตรงกัน อาจทำให้เกิดค่าคลาดเคลื่อนทางความร้อนตามอุณหภูมิแวดล้อมหลายองศาเซลเซียส ตรวจสอบให้แน่ใจเสมอว่าชุดขั้วต่อทางกายภาพยังคงจับคู่กับโมดูลอิเล็กทรอนิกส์หมายเลขซีเรียลเดิม เพื่อหลีกเลี่ยงการเบี่ยงเบนของค่าในภาคสนามระหว่างการเริ่มต้นระบบ
