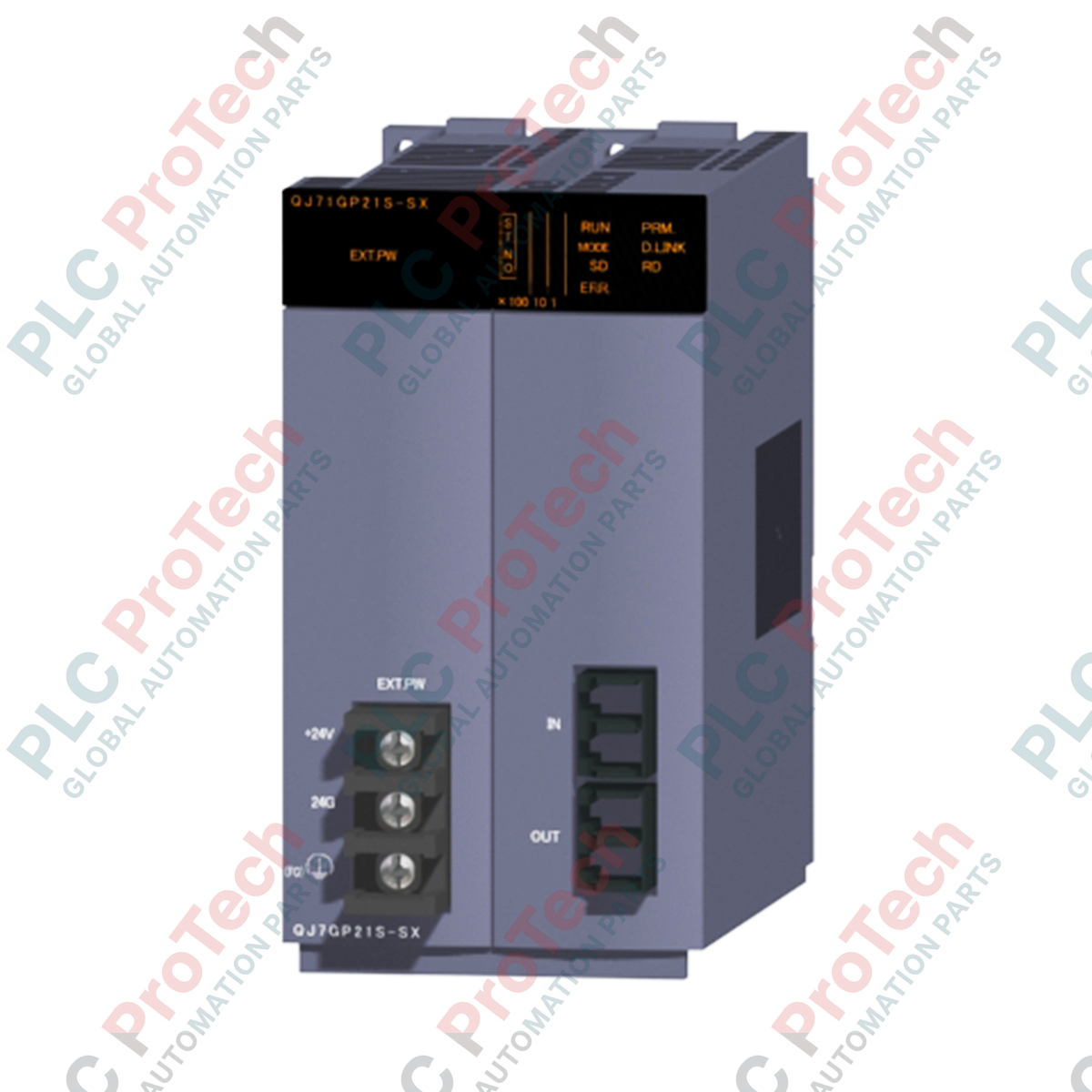

ยูนิตเครือข่ายคอนโทรลเลอร์ CC-Link IE Mitsubishi Electric QJ71GP21S-SX MELSEC ซีรีส์ Q

คำอธิบาย

เพื่อสร้างการสื่อสารแบ็กโบนที่มีความเร็วสูงและให้ผลลัพธ์ที่กำหนดได้ภายในสถาปัตยกรรมควบคุม MELSEC Q Series ยูนิตเครือข่าย CC-Link IE Controller Network รุ่น Mitsubishi Electric QJ71GP21S-SX ทำหน้าที่เป็นอินเทอร์เฟซใยแก้วนำแสงประสิทธิภาพสูง โมดูลนี้ทำงานบนสายส่งข้อมูลความเร็วระดับกิกะบิต และประสานการแลกเปลี่ยนข้อมูลปริมาณมากโดยใช้วิธี Token ring ผ่านโทโพโลยีเส้นทางแบบลูปคู่ ด้วยการออกแบบให้มีขั้วต่อแหล่งจ่ายไฟภายนอกโดยเฉพาะ QJ71GP21S-SX จึงช่วยให้ความสมบูรณ์ของลูปเครือข่ายยังคงได้รับการดูแลอย่างเต็มที่ แม้ยูนิตฐาน PLC แต่ละตัวจะถูกตัดไฟ ป้องกันการแยกส่วนของวงแหวนในโรงงานการผลิตที่มีความสำคัญ

คุณสมบัติ

• ความเร็วการส่งข้อมูล 1 Gbps: ใช้ชั้นกายภาพอีเทอร์เน็ตระดับกิกะบิตแบนด์วิดท์สูง เพื่อดำเนินการส่งข้อมูลแบบวนรอบความเร็วสูงทั่วเครือข่ายอุตสาหกรรม
• เส้นทางลูปคู่สำรอง: ใช้การกำหนดค่าใยแก้วนำแสงแบบลูปคู่ ซึ่งดำเนินการกำหนดเส้นทางแบบวนกลับอัตโนมัติทันทีเมื่อสายเคเบิลเสียหายหรือสถานีขัดข้องเนื่องจากไฟฟ้าดับ
• รองรับแหล่งจ่ายไฟภายนอก: รองรับแหล่งจ่ายไฟเสริม DC 24V เพื่อให้วงจรสื่อสารทำงานได้อย่างอิสระจากสถานะแบ็กเพลนของ PLC หลัก
• การกำหนดค่าสถานีแบบขยาย: เชื่อมต่อสถานีปกติได้สูงสุด 120 สถานีเมื่อใช้งานร่วมกับยูนิตจัดการ Universal QCPU ช่วยขยายการควบคุมทั่วทั้งโรงงาน
• ความจุลิงก์สูง: รองรับรีเลย์ลิงก์ (LB) สูงสุด 32K จุด และรีจิสเตอร์ลิงก์ (LW) สูงสุด 128K จุดในโหมดการส่งข้อมูลแบบขยาย

การใช้งาน

• โรงงานประกอบรถยนต์: การซิงโครไนซ์ความเร็วสูงของพื้นที่ประกอบหลายแกนและหุ่นยนต์เชื่อมทั่วพื้นที่การผลิตขนาดใหญ่
• การบำบัดน้ำและน้ำเสีย: ลูปเครือข่ายระยะไกลที่เชื่อมต่อสถานีสูบน้ำย่อยที่แยกจากกัน ซึ่งอยู่ห่างกันได้สูงสุด 550 เมตรโดยไม่ต้องใช้สถานีทวนสัญญาณ
• การผลิตกระดาษและเยื่อกระดาษ: สายสื่อสารแบบออปติคัลความเร็วสูงที่ทนทานต่อสัญญาณรบกวน สำหรับส่งข้อมูลควบคุมกระบวนการแบบเรียลไทม์ผ่านพื้นที่แปรรูปที่มีสัญญาณรบกวนสูง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลเชิงลึกจากการใช้งานทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

อักษรต่อท้าย "S" ระบุว่ารุ่นนี้รองรับแหล่งจ่ายไฟภายนอก แม้จะยังคงเข้ากันได้ทางโค้ดย้อนหลังกัับยูนิต QJ71GP21-SX มาตรฐานในสภาพแวดล้อมการเขียนโปรแกรม GX Works2 หรือ GX Developer แต่การเปลี่ยนยูนิตมาตรฐานเป็น QJ71GP21S-SX จำเป็นต้องเดินสายภาคสนาม DC 24V ภายนอกเพื่อใช้ฟังก์ชันป้องกันสำรองของวง เมื่อสลับระหว่างแบ็กเพลน QCPU ประสิทธิภาพสูงและแบบสากล ให้ตรวจสอบพารามิเตอร์ของยูทิลิตีการกำหนดค่าปัจจุบันเสมอ เนื่องจากจำนวนโหนดสูงสุดเพิ่มจาก 64 เป็น 120

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ใยแก้วนำแสง GI แบบมัลติโหมดต้องเป็นไปตามข้อกำหนด 1000BASE-SX อย่างเคร่งครัด การเสียบใยแก้วนำแสงซิงเกิลโหมดสำหรับโทรคมนาคมมาตรฐานจะทำให้เครื่องส่งอิ่มตัวทันทีหรือเกิดข้อผิดพลาดจากค่าลดทอนทางแสงสูง ตรวจสอบให้แน่ใจว่ารัศมีการโค้งงอของแนวใยแก้วนำแสงภายในตู้ไม่ต่ำกว่าขีดจำกัดที่ผู้ผลิตกำหนด เพื่อหลีกเลี่ยงการสูญเสียจากการโค้งงอระดับจุลภาค ซึ่งทำให้เกิดความผิดปกติของการสูญเสียลิงก์ในระดับเครือข่ายและการหลุดของโทเคนโดยตรง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ก่อนจ่ายไฟให้ระบบ ให้ใช้เครื่องวัดกำลังแสงแบบปรับเทียบแล้วตรวจสอบว่าการสูญเสียตลอดแนวใยแก้วนำแสงอยู่ภายในงบประมาณลิงก์ 1000BASE-SX อย่างมาก ตรวจสอบให้แน่ใจว่า Port 1 Out เชื่อมต่อไขว้กับ Port 2 In ของโหนดปลายทางตามรูปแบบวงคู่มาตรฐาน เมื่อกำหนดค่าแทร็กสำรอง แหล่งจ่ายไฟ DC เสริมภายนอกต้องจ่ายผ่านแหล่งจ่ายไฟ Class 2 โดยเฉพาะและมีการต่อลงดินที่ดี เพื่อป้องกันสัญญาณรบกวนทางอุตสาหกรรมและแรงดันกระชากชั่วขณะไม่ให้รบกวนทรานซีฟเวอร์ระดับกิกะบิต

แนวทางการติดตั้ง

1. 1 จัดแนวเดือยยึดด้านล่างของโมดูล QJ71GP21S-SX ให้ตรงกับช่องที่สอดคล้องกันบนฐาน Q MELSEC
2. 2 ดันส่วนบนของโมดูลเข้ากับขั้วต่อแบ็กเพลนจนได้ยินเสียงคลิก จากนั้นขันสกรูยึดด้านบนให้แน่นตามแรงบิดที่กำหนด
3. 3 ต่อสายไฟเลี้ยงเสริม DC 24V ภายนอกเข้ากับชุดขั้วต่ออินพุตเสริมโดยเฉพาะ โดยตรวจสอบให้ขั้วไฟฟ้าถูกต้อง
4. 4 ถอดฝาครอบกันฝุ่นออก แล้วเสียบขั้วต่อใยแก้วนำแสงมัลติโหมด Duplex LC เข้ากับพอร์ต 1 และพอร์ต 2
