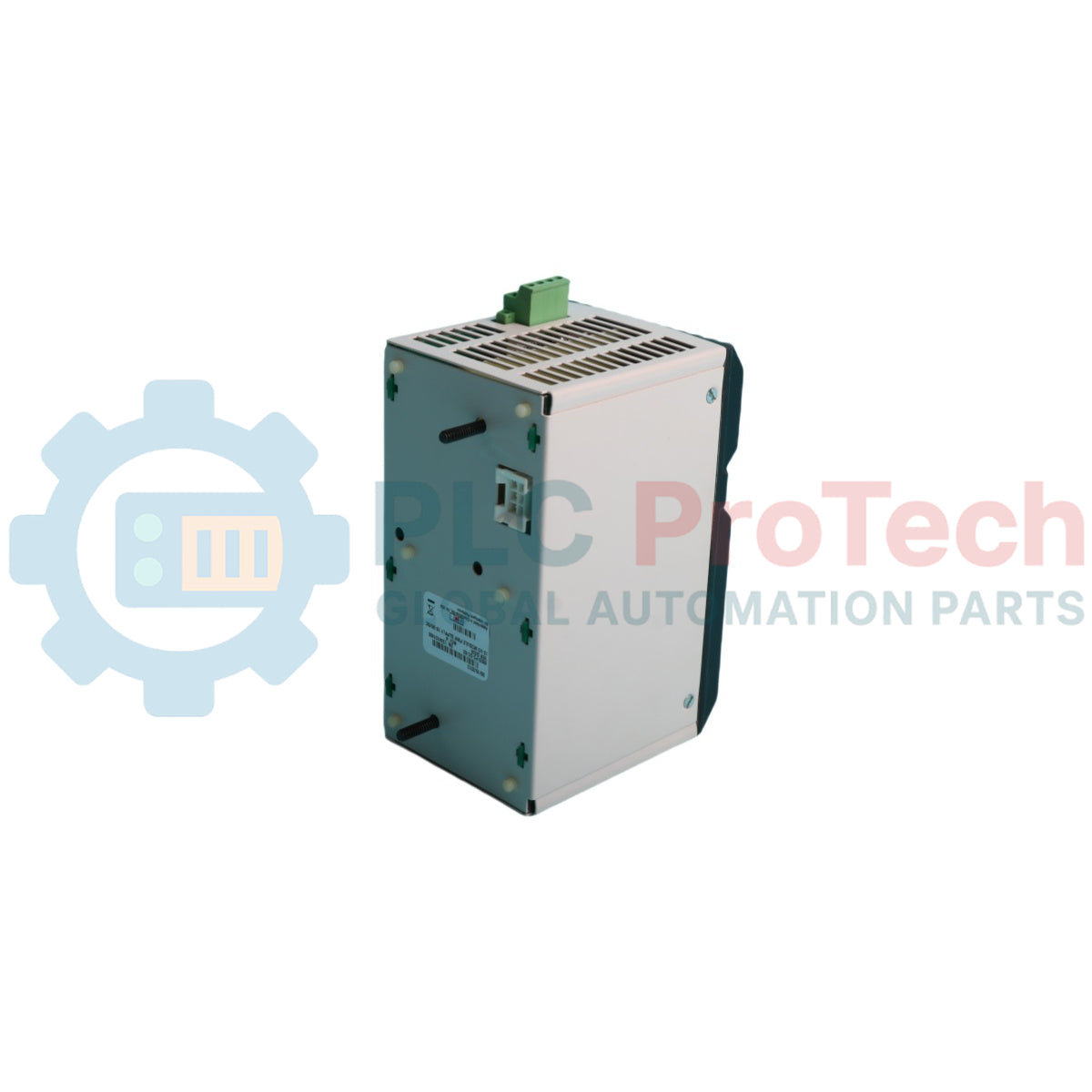

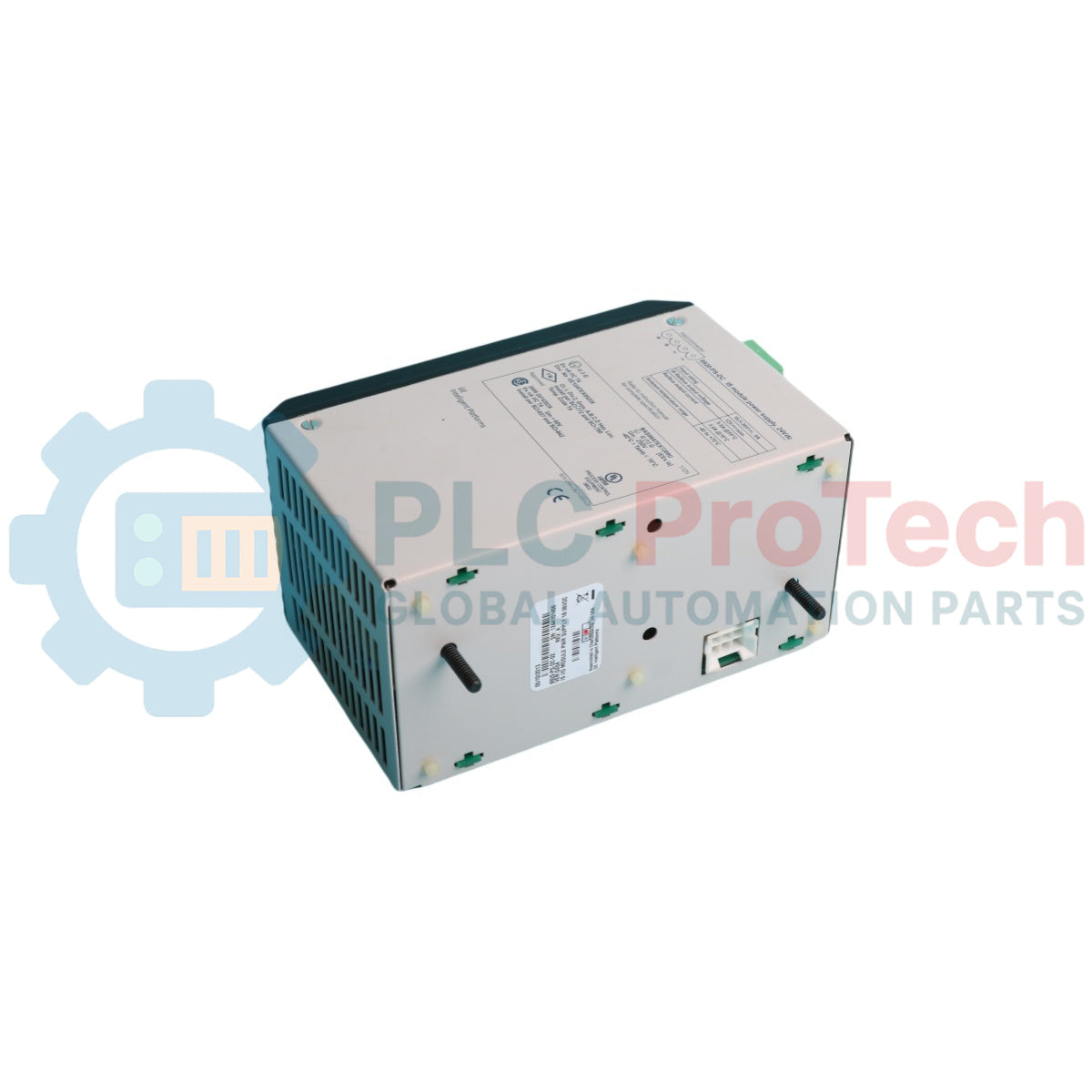

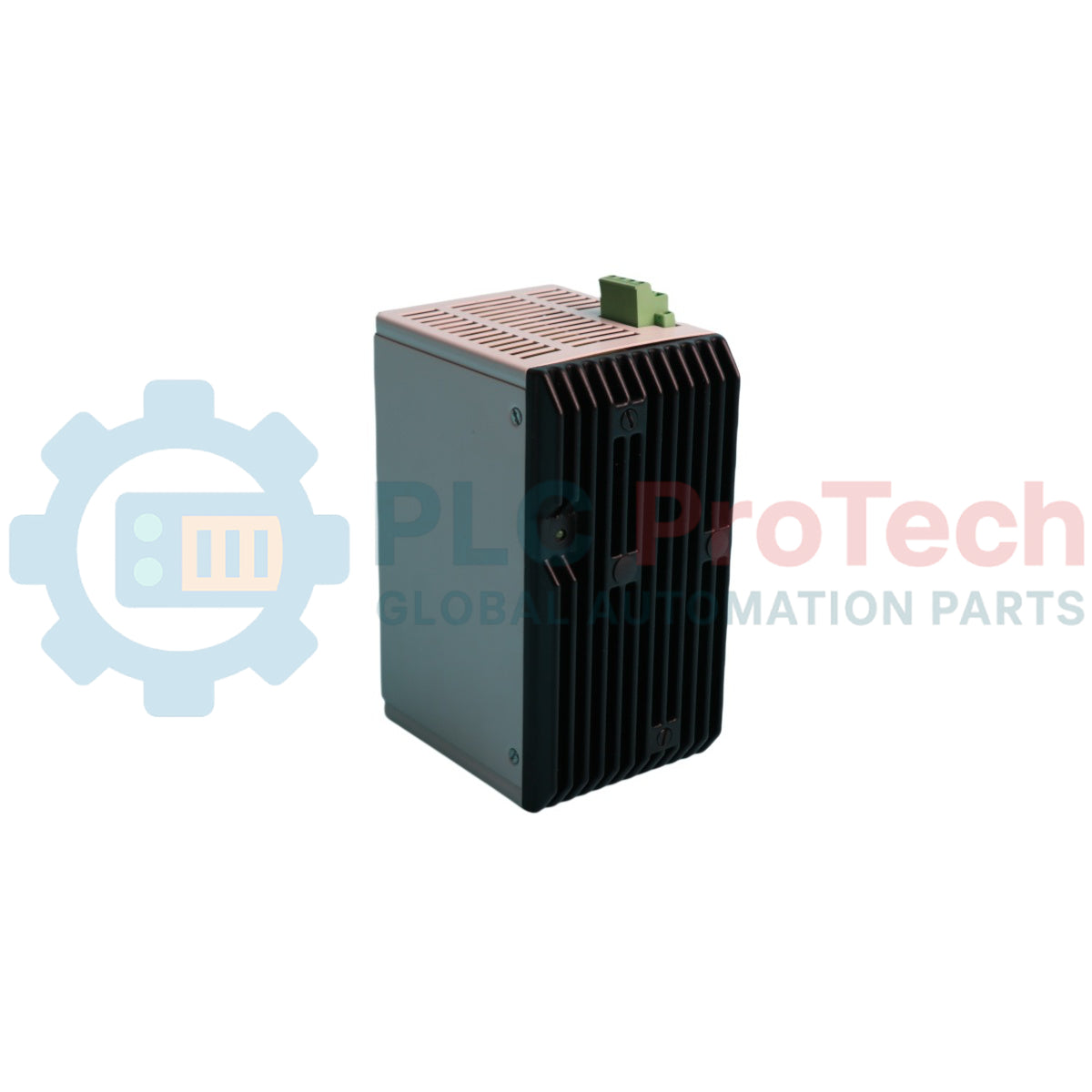

โมดูลจ่ายไฟ MTL 8910-PS-DC Eaton MTL ซีรีส์ 8900

ภาพรวมผลิตภัณฑ์

MTL 8910-PS-DC (MTL8910PSDC) เป็นโมดูลแหล่งจ่ายไฟ DC-to-DC ประสิทธิภาพสูงที่ออกแบบทางวิศวกรรมสำหรับระบบเทอร์มิเนชัน I/O ซีรีส์ MTL 8900 โมดูลนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อจ่ายไฟที่มีการควบคุมและเชื่อถือได้ให้แก่อุปกรณ์เครื่องมือวัดภาคสนามในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง เช่น แท่นขุดเจาะน้ำมันนอกชายฝั่ง โรงงานแปรรูปก๊าซธรรมชาติ และโรงงานผลิตสารเคมี ด้วยการแปลงอินพุต DC ช่วงกว้างให้เป็นแรงดันบัสภายในที่เสถียร MTL 8910-PS-DC จึงช่วยให้ลูปควบคุมที่สำคัญยังคงทำงานได้อย่างต่อเนื่อง และลดความเสี่ยงของการหยุดทำงานทั้งระบบจากความผันผวนของกำลังไฟหรือทรานเชียนต์ทางด้านแหล่งจ่ายได้อย่างมาก

การกำหนดค่าทางเทคนิค (เชิงลึก)

สถาปัตยกรรมของ MTL 8910-PS-DC ให้ความสำคัญกับการแยกวงจรและการสำรองซ้ำภายในโครงสร้างที่มีความหนาแน่นสูง

• การแยกแบบกัลวานิก: โมดูลนี้มีการแยกแบบกัลวานิกที่แข็งแรงระหว่างแหล่งจ่ายอินพุตกับรางไฟภายในระบบ เพื่อป้องกันการ์ด I/O ที่มีความไวจากสัญญาณรบกวนโหมดร่วมและกราวด์ลูป

• รองรับการทำงานแบบสำรอง: โดยทั่วไปจะติดตั้งเป็นคู่บนแบ็กเพลนแหล่งจ่ายไฟแบบสำรอง โมดูลนี้ใช้ไดโอดโอริงภายใน จึงสามารถสลับการทำงานแบบ "ขณะจ่ายไฟ" ได้อย่างราบรื่นเมื่อแหล่งจ่ายไฟหนึ่งชุดขัดข้อง โดยรักษาความสมบูรณ์ของระบบ 24 VDC ได้อย่างต่อเนื่อง

• วงจรป้องกัน: วงจรจำกัดกระแสและป้องกันแรงดันเกิน (OVP) ที่ติดตั้งภายในช่วยปกป้องทั้งตัวแหล่งจ่ายไฟและโมดูล I/O ปลายทางจากความผิดปกติทางไฟฟ้า

• การป้อนกลับข้อมูลวินิจฉัย: อุปกรณ์นี้ส่งสัญญาณสถานะแบบพาสซีฟและแอ็กทีฟไปยังตัวควบคุมระบบ ทำให้สามารถตรวจสอบสถานะสุขภาพของแหล่งจ่ายไฟแบบเรียลไทม์ผ่านอินเทอร์เฟซ DCS หรือ PLC

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

คำถามที่ 1: สามารถเปลี่ยน MTL 8910-PS-DC ขณะที่ระบบยังจ่ายไฟอยู่ได้หรือไม่

คำตอบ: ได้ โมดูลนี้รองรับการถอดเปลี่ยนขณะจ่ายไฟ เมื่อใช้งานในรูปแบบสำรองบนแคริเออร์แหล่งจ่ายไฟที่เข้ากันได้ โมดูลที่ขัดข้องสามารถถอดออกและเปลี่ยนใหม่ได้โดยไม่รบกวนการจ่ายไฟให้เครื่องมือวัดภาคสนามหรือโมดูล I/O

คำถามที่ 2: โมดูลนี้จำเป็นต้องใช้พัดลมระบายความร้อนภายนอกหรือไม่

คำตอบ: ไม่จำเป็น MTL 8910-PS-DC ได้รับการออกแบบให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ อย่างไรก็ตาม การเว้นระยะห่างตามคำแนะนำบนแคริเออร์และการรักษาอุณหภูมิแวดล้อมให้อยู่ในช่วง -40 ถึง 70 องศาเซลเซียสเป็นสิ่งจำเป็นต่อความน่าเชื่อถือในระยะยาว

คำถามที่ 3: สิ่งใดแสดงถึงความผิดพลาดของแหล่งจ่ายไฟบนฮาร์ดแวร์ของโมดูล

คำตอบ: แผงด้านหน้ามีไฟ LED "Power OK" โดยเฉพาะ หากไฟ LED ดับขณะที่ยังมีแหล่งจ่ายอินพุตอยู่ แสดงว่าฟิวส์ภายในขาดหรือวงจรป้องกันทำงาน และจำเป็นต้องตรวจสอบโมดูล

คู่มือด้านวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของแหล่งจ่าย: ตรวจสอบให้แน่ใจว่าแหล่งจ่าย DC หลักได้รับการติดตั้งฟิวส์อย่างเหมาะสมที่แผงจ่ายไฟ ใช้สายไฟขนาด 2.5 ตารางมิลลิเมตร (14 AWG) สำหรับแหล่งจ่ายอินพุต เพื่อลดแรงดันตกคร่อมตลอดแนวสายเคเบิลที่ยาว

• แรงบิดขั้วต่อ: เมื่อติดตั้งขั้วต่อของแคริเออร์แหล่งจ่ายไฟ ให้ใช้แรงบิด 0.5 ถึง 0.6 Nm เพื่อให้การเชื่อมต่อทนต่อแรงสั่นสะเทือนโดยไม่ทำให้เทอร์มินัลบล็อกเสียหาย

• แนวทางการต่อลงดิน: ขั้ว Earth (PE) ของแคริเออร์แหล่งจ่ายไฟต้องเชื่อมต่อกับบัสกราวด์อุตสาหกรรมที่มีอิมพีแดนซ์ต่ำ ซึ่งมีความสำคัญอย่างยิ่งต่อการทำงานอย่างมีประสิทธิภาพของตัวกรอง EMI ภายในและส่วนประกอบป้องกันไฟกระชาก
