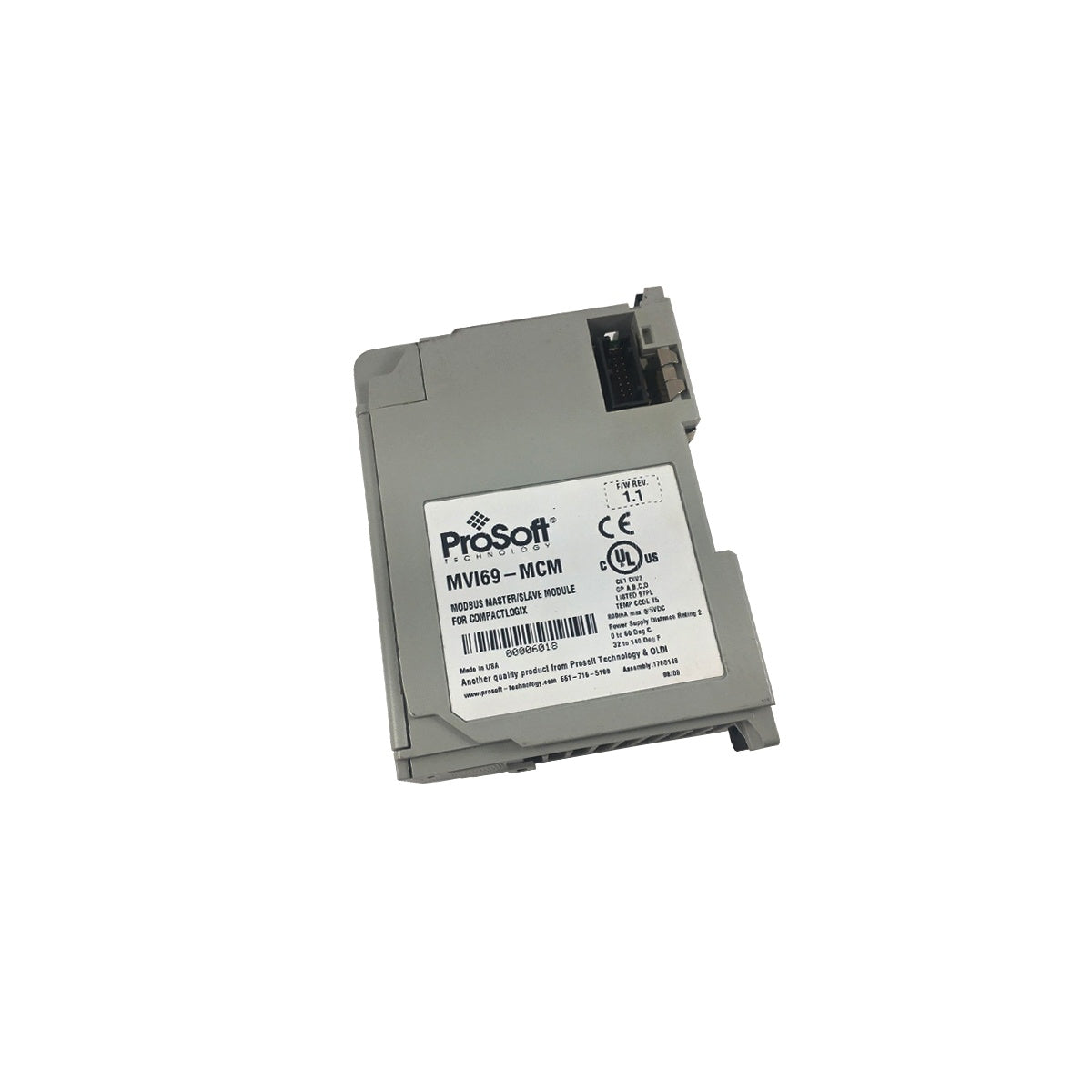

โมดูลอินเทอร์เฟซเครือข่าย Modbus Master/Slave ProSoft MVI69-MCM

ภาพรวมผลิตภัณฑ์

MVI69-MCM ทำหน้าที่เป็นบริดจ์การสื่อสารประสิทธิภาพสูง ช่วยให้โปรเซสเซอร์ Rockwell Automation CompactLogix เชื่อมต่อกับอุปกรณ์ที่รองรับ Modbus ได้อย่างราบรื่น โมดูลนี้ทำหน้าที่เป็น “เกตเวย์” ในแบ็กเพลน 1769 ทำให้ PLC ทำงานเป็น Modbus Master หรือ Modbus Slave ได้ การติดตั้งโมดูลนี้ช่วยให้วิศวกรดึงข้อมูลจากหรือส่งคำสั่งไปยังมิเตอร์ไฟฟ้า VFD อินเวอร์เตอร์พลังงานแสงอาทิตย์ และอุปกรณ์ RTU หลากหลายประเภทได้อย่างง่ายดาย MVI69-MCM เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการควบคุมแบบกระจายศูนย์ที่ต้องใช้การสื่อสารแบบอนุกรมในระยะทางไกล โดยเป็นทางเลือกที่คุ้มค่าเมื่อเทียบกับการเปลี่ยนฮาร์ดแวร์อนุกรมรุ่นเก่าด้วยอุปกรณ์ที่ใช้อีเทอร์เน็ต

ข้อได้เปรียบทางเทคนิคที่สำคัญ

ความยืดหยุ่นของพอร์ตคู่

โมดูลนี้มีพอร์ตอนุกรมสำหรับใช้งานแยกอิสระกัน 2 พอร์ต (P1 และ P2) แต่ละพอร์ตทำงานอย่างเป็นอิสระ คุณจึงสามารถกำหนดให้พอร์ต 1 เป็น Modbus Master เพื่อสอบถามอุปกรณ์ภาคสนาม พร้อมกับกำหนดให้พอร์ต 2 เป็น Modbus Slave เพื่อส่งข้อมูลให้ระบบ SCADA หรือ HMI จากผู้ผลิตรายอื่นได้ในเวลาเดียวกัน

การผสานรวมกับแบ็กเพลนขั้นสูง

MVI69-MCM จะปรากฏต่อโปรเซสเซอร์ CompactLogix ในรูปแบบโมดูล I/O มาตรฐาน โดยใช้การถ่ายโอนบล็อกที่มีประสิทธิภาพเพื่อย้ายข้อมูล Modbus สูงสุด 5000 รีจิสเตอร์ระหว่างฐานข้อมูลภายในของโมดูลกับแท็กคอนโทรลเลอร์ของ PLC ช่วยให้รีเฟรชข้อมูลได้รวดเร็วโดยไม่เพิ่มภาระด้านการสื่อสารให้ CPU

การแยกวงจรด้วยออปติคัลและความทนทาน

เพื่อปกป้องแร็ก CompactLogix จากสัญญาณรบกวนทางไฟฟ้าในอุตสาหกรรมและกราวด์ลูป พอร์ตใช้งานทั้งสองพอร์ตจึงมีการแยกวงจรด้วยออปติคัล 500V จากแบ็กเพลน การป้องกันระดับฮาร์ดแวร์นี้ช่วยให้แรงดันกระชากบนสายภาคสนาม RS-485 ที่ลากเป็นระยะทางไกลไม่ทำให้โปรเซสเซอร์ PLC ราคาแพงหรือโมดูลอื่นในแชสซีเสียหาย

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

ข้อกำหนดด้านระยะห่างจากแหล่งจ่ายไฟ

MVI69-MCM มีข้อกำหนดด้านระยะห่าง 2 สล็อต ซึ่งหมายความว่าต้องติดตั้งโมดูลภายในระยะไม่เกินสองสล็อตจากแหล่งจ่ายไฟ CompactLogix สำหรับคอนโทรลเลอร์ประสิทธิภาพสูงรุ่น L43 และ L45 ควรวางโมดูลนี้ไว้ในสองสล็อตแรกที่ว่างของบัส 1769 เสมอ เพื่อให้มีกระแสไฟเพียงพอสำหรับโหลด 800mA

การกำหนดค่าจัมเปอร์สำหรับ RS-485

ก่อนเลื่อนโมดูลเข้าแร็ก ให้ตั้งจัมเปอร์ทางกายภาพที่อยู่ด้านข้างแผงวงจรพิมพ์ให้ตรงกับมาตรฐานการสื่อสารที่ต้องการ สำหรับเครือข่าย RS-485 (2 สาย) แบบเดซี่เชน ให้ตรวจสอบว่าจัมเปอร์ปลายสายถูกเปิดใช้งาน หากโมดูลอยู่ที่ปลายสายเคเบิล เพื่อป้องกันการสะท้อนของสัญญาณ

การวินิจฉัยผ่านพอร์ต CFG

ใช้สายกำหนดค่า RJ45-to-DB9 เพื่อเชื่อมต่อกับพอร์ต “CFG” ใช้ซอฟต์แวร์ ProSoft Configuration Builder (PCB) เพื่อตรวจสอบสถิติของพอร์ตแบบเรียลไทม์ พอร์ตนี้รองรับเฉพาะ RS-232 และทำหน้าที่เป็น “หน้าต่าง” สำหรับดูทราฟฟิก Modbus ช่วยให้คุณตรวจพบข้อผิดพลาด CRC หรือปัญหาการหมดเวลาได้โดยไม่ต้องหยุดการทำงานของแอปพลิเคชัน PLC หลัก

ข้อได้เปรียบด้านวิศวกรรม

MVI69-MCM เป็นโซลูชันที่ผ่านการใช้งานจริงในภาคสนามสำหรับยืดอายุโครงสร้างพื้นฐานที่ใช้การสื่อสารแบบอนุกรม ความสามารถในการรองรับคำสั่งสูงสุด 100 คำสั่งต่อพอร์ตช่วยให้จัดการกลุ่มอุปกรณ์ที่มีความหนาแน่นสูงได้ เนื่องจากโมดูลจัดการสแตกโปรโตคอล Modbus ภายในตัว ตรรกะของ PLC จึงยังคงเรียบง่าย วิศวกรเพียงโต้ตอบกับแท็กข้อมูลพื้นฐาน แทนที่จะต้องเขียนโค้ดจัดการบิตของการสื่อสารแบบอนุกรมที่ซับซ้อน การ “ถ่ายโอนภาระ” การจัดการโปรโตคอลนี้ช่วยให้เวลาในการสแกนคงที่ แม้เครือข่ายอุปกรณ์ภาคสนามจะขยายตัวขึ้น

คำถามที่พบบ่อยทางเทคนิค

Q1: ฉันสามารถใช้พอร์ต 1 สำหรับ RS-232 และพอร์ต 2 สำหรับ RS-485 พร้อมกันได้หรือไม่

A1: ได้ พอร์ตทั้งสองทำงานแยกจากกันอย่างสมบูรณ์ คุณสามารถผสมมาตรฐานชั้นกายภาพและอัตราบอดของแต่ละพอร์ตได้ ตราบใดที่ตั้งจัมเปอร์ภายในของแต่ละช่องสัญญาณอย่างถูกต้อง

Q2: ไฟ LED “แบตเตอรี่” มีไว้เพื่ออะไร

A2: ไฟ LED แบตเตอรี่ใช้ตรวจสอบสภาพของแบตเตอรี่ลิเธียมภายใน ซึ่งใช้รักษาการกำหนดค่าและฐานข้อมูลของโมดูลระหว่างการเปิดปิดเครื่อง หากไฟ LED นี้เปลี่ยนเป็นสีแดง ให้เปลี่ยนแบตเตอรี่โดยเร็วเพื่อหลีกเลี่ยงการสูญเสียข้อมูลระหว่างไฟฟ้าดับ

Q3: โมดูลนี้รองรับโปรโตคอล Modbus TCP/IP หรือไม่

A3: ไม่รองรับ MVI69-MCM เป็นโมดูลอนุกรม (RTU/ASCII) โดยเฉพาะ สำหรับการสื่อสาร Modbus TCP/IP ผ่านอีเทอร์เน็ต คุณจะต้องใช้โมดูล MVI69-MNET

Q4: ฉันจะจัดการการสื่อสาร RS-422 แบบ 4 สายกับโมดูลนี้ได้อย่างไร

A4: ตั้งจัมเปอร์ของพอร์ตไปที่ตำแหน่ง RS-422 อะแดปเตอร์ RJ45-to-DB9 ที่ให้มามีพินที่จำเป็นสำหรับสัญญาณ TX+, TX-, RX+ และ RX- ตรวจสอบให้แน่ใจว่าต่อชิลด์ลงกราวด์เพียงปลายด้านเดียวเพื่อป้องกันกราวด์ลูป
