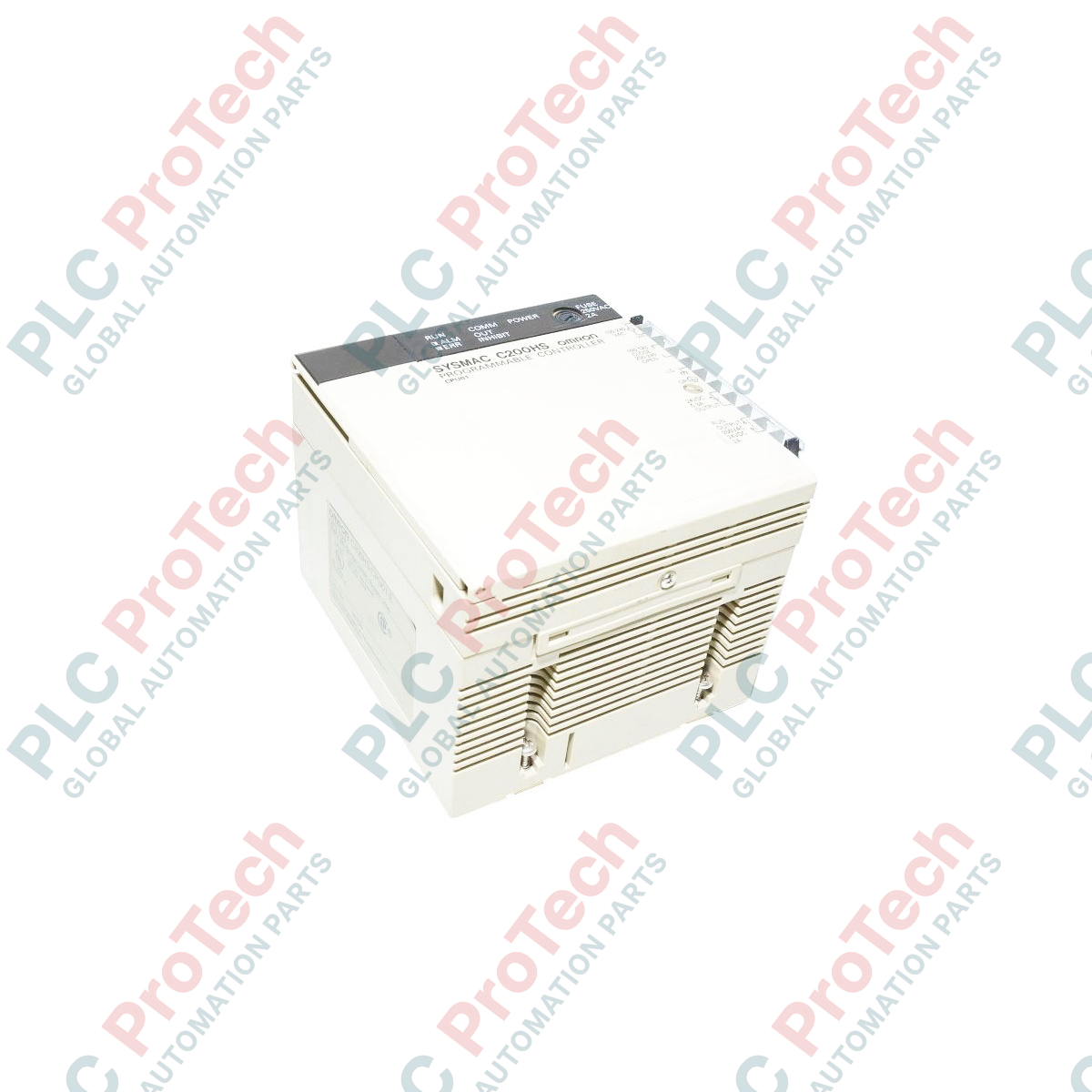

โมดูลซีพียู Omron C200HS-CPU01 Sysmac ซีรีส์ C200HS

คำอธิบาย

Omron C200HS-CPU01 ทำหน้าที่เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงภายในแพลตฟอร์ม Sysmac C200H รุ่นเดิม โดยรองรับการจัดการกระบวนการอัตโนมัติทางอุตสาหกรรมเฉพาะพื้นที่ที่ซับซ้อน ออกแบบมาเพื่อเรียกใช้โปรแกรมลอจิกแบบบันไดอย่างมีประสิทธิภาพ คอนโทรลเลอร์นี้มีความจุโปรแกรมในตัว 15,200 เวิร์ด และพื้นที่หน่วยความจำข้อมูล (DM) เฉพาะขนาด 3,000 เวิร์ด ออกแบบมาให้ติดตั้งโดยตรงเข้ากับ แบ็กเพลนซีรีส์ C200H-BC มาตรฐาน และรองรับจุด I/O ในเครื่องและส่วนขยายรวมสูงสุด 800 จุด จึงเหมาะสำหรับการบำรุงรักษาและขยายระบบสายการประกอบ ระบบบรรจุภัณฑ์ และระบบขนถ่ายวัสดุที่มีอยู่เดิม โดยไม่ต้องออกแบบระบบใหม่ทั้งหมด

คุณสมบัติ

• ความจุหน่วยความจำที่เหมาะสม: มีความจุโปรแกรม 15,200 เวิร์ด และพื้นที่ DM 3,000 เวิร์ด เพื่อรองรับชุดคำสั่งที่ซับซ้อน
• ความสามารถด้าน I/O ที่ครอบคลุม: รองรับจุด I/O สูงสุด 800 จุดเมื่อกำหนดค่าร่วมกับโมดูลขยายและแบ็กเพลนที่เข้ากันได้
• ความเข้ากันได้ของระบบ: ติดตั้งโดยตรงเข้ากับแบ็กเพลนซีรีส์ Omron C200H-BC เพื่อให้เปลี่ยนทดแทนได้ง่าย
• การรักษาข้อมูล: ติดตั้งระบบแบตเตอรี่สำรองภายในเพื่อปกป้องหน่วยความจำแบบลบเลือนและสถานะรีจิสเตอร์ระหว่างไฟฟ้าขัดข้อง
• การเขียนโปรแกรมมาตรฐาน: ใช้ภาษาโปรแกรมลอจิกแบบบันไดมาตรฐานผ่านซอฟต์แวร์สนับสนุน Sysmac

การใช้งาน

• ระบบอัตโนมัติในโรงงานที่ใช้สถาปัตยกรรมฮาร์ดแวร์ Omron C200H เดิม
• ลำดับการควบคุมสายพานลำเลียงและการขนถ่ายวัสดุ
• เครื่องจักรบรรจุภัณฑ์และอุปกรณ์จัดตำแหน่งผลิตภัณฑ์
• การติดตั้งทดแทน การสลับอุปกรณ์ขณะทำงาน และการยืดอายุการใช้งานของฮาร์ดแวร์ในสภาพแวดล้อมอุตสาหกรรมหนัก

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงประจักษ์ด้านวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

C200HS-CPU01 เป็นรุ่นอัปเกรดความเร็วสูงจากโมดูล C200H-CPU01 รุ่นเก่า แม้รูปแบบการติดตั้งทางกายภาพจะเหมือนกัน แต่โปรดทราบว่าโมเดล C200HS มีเวลาในการประมวลผลคำสั่งเร็วกว่าอย่างมาก หากทำการอัปเกรด ให้ตรวจสอบซับรูทีนที่ขึ้นกับเวลาและลูปคำสั่งพัลส์อย่างละเอียด เนื่องจากเวลาสแกนที่ลดลงอาจจำเป็นต้องปรับแก้ภายในโปรแกรมแลดเดอร์เพื่อให้การตอบสนองของอุปกรณ์ต่อพ่วงเหมือนเดิม

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุด้านวิศวกรรม

CPU นี้ไม่มีพอร์ต RS-232C ในตัว และไม่รองรับบอร์ดตัวเลือกภายในโดยตรง หากจำเป็นต้องใช้การสื่อสารแบบอนุกรมหรือลิงก์กับคอมพิวเตอร์โฮสต์ คุณต้องติดตั้ง Host Link Unit เฉพาะ (เช่น C200H-LK201-V1) หรือโมดูล ASCII บนแบ็กเพลน ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของแบ็กเพลนจ่ายกระแสไฟได้เพียงพอสำหรับ CPU และการ์ดอุปกรณ์ต่อพ่วงทั้งหมดพร้อมกัน

คำแนะนำด้านการเริ่มใช้งานและการเดินสาย

ดำเนินการอัปโหลด RAM แบบสมบูรณ์ (โปรแกรมและรีจิสเตอร์ DM) ผ่าน CX-Programmer หรือคอนโซลโปรแกรมแบบมือถือทุกครั้งก่อนเปลี่ยน CPU ไฟแสดงแบตเตอรี่ต่ำที่แผงด้านหน้าแสดงว่าแบตเตอรี่สำรองหน่วยความจำ (โดยทั่วไปคือ 3G2A9-BAT08) จำเป็นต้องเปลี่ยนทางกายภาพ เปลี่ยนแบตเตอรี่เฉพาะขณะที่คอนโทรลเลอร์เปิดอยู่ หรือภายใน 5 นาทีหลังปิดเครื่อง เพื่อป้องกันการสูญเสียหน่วยความจำ

แนวทางการติดตั้ง

1. 1 ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ (PSU) ที่ติดตั้งกับแบ็กเพลน C200H ถูกตัดพลังงานโดยสมบูรณ์ และรอให้ไฟแสดงสถานะทั้งหมดดับลงจนหมด
2. 2 จัดแนวตะขอยึดด้านบนและด้านล่างของโมดูล CPU ให้ตรงกับรางนำของสล็อตที่สอดคล้องกันบนแบ็กเพลน
3. 3 กดโมดูลเข้าด้านในอย่างระมัดระวังจนขั้วต่อหลายพินที่ด้านหลังของ CPU เสียบเข้ากับช่องเสียบบัสแบ็กเพลนอย่างแน่นหนาและสมบูรณ์
4. 4 ล็อกคลิปยึดด้านบนและด้านล่างเพื่อป้องกันการเชื่อมต่อล้มเหลวจากแรงสั่นสะเทือน จ่ายไฟอีกครั้งและตรวจสอบว่าไฟ LED ‘RUN’ สว่างขึ้น
