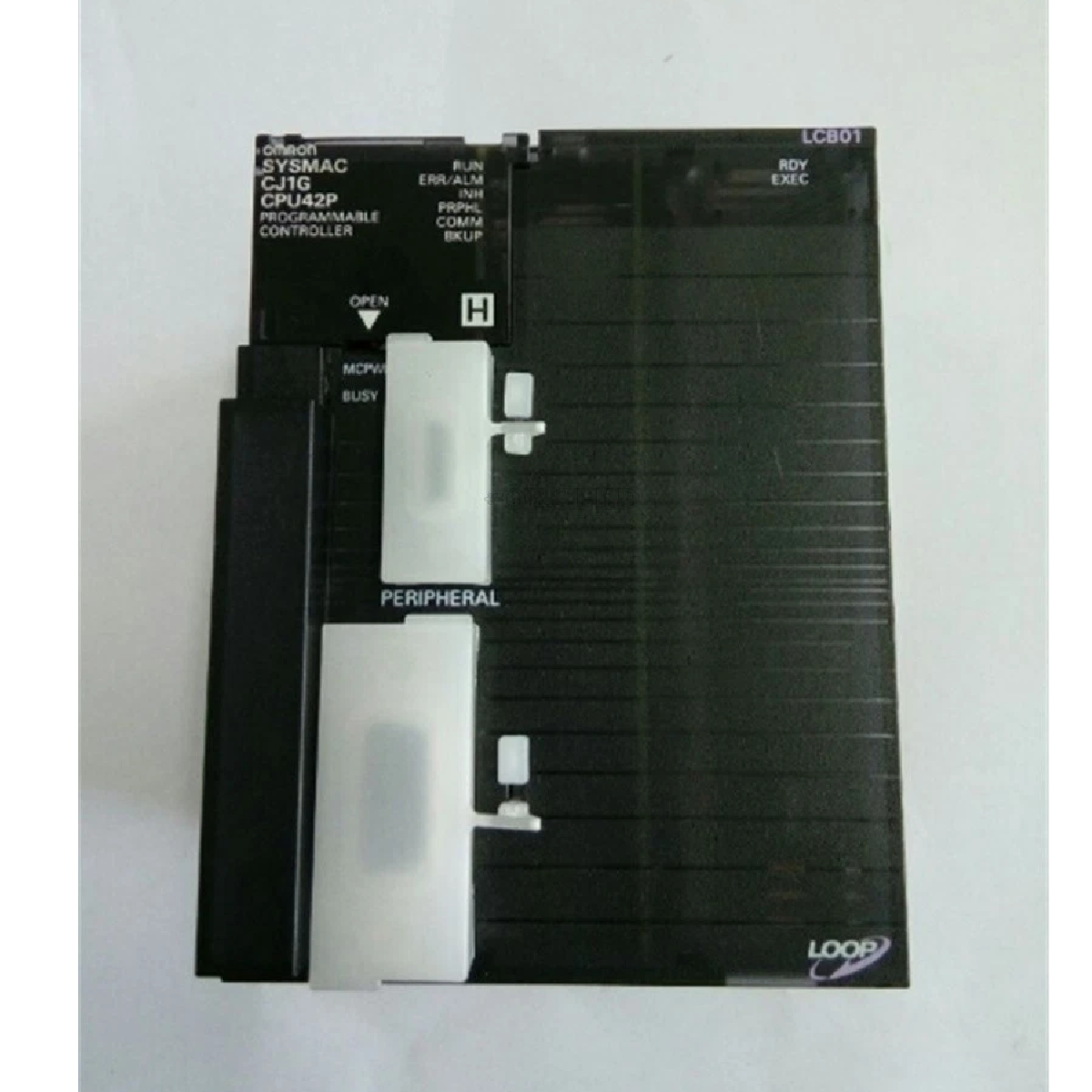

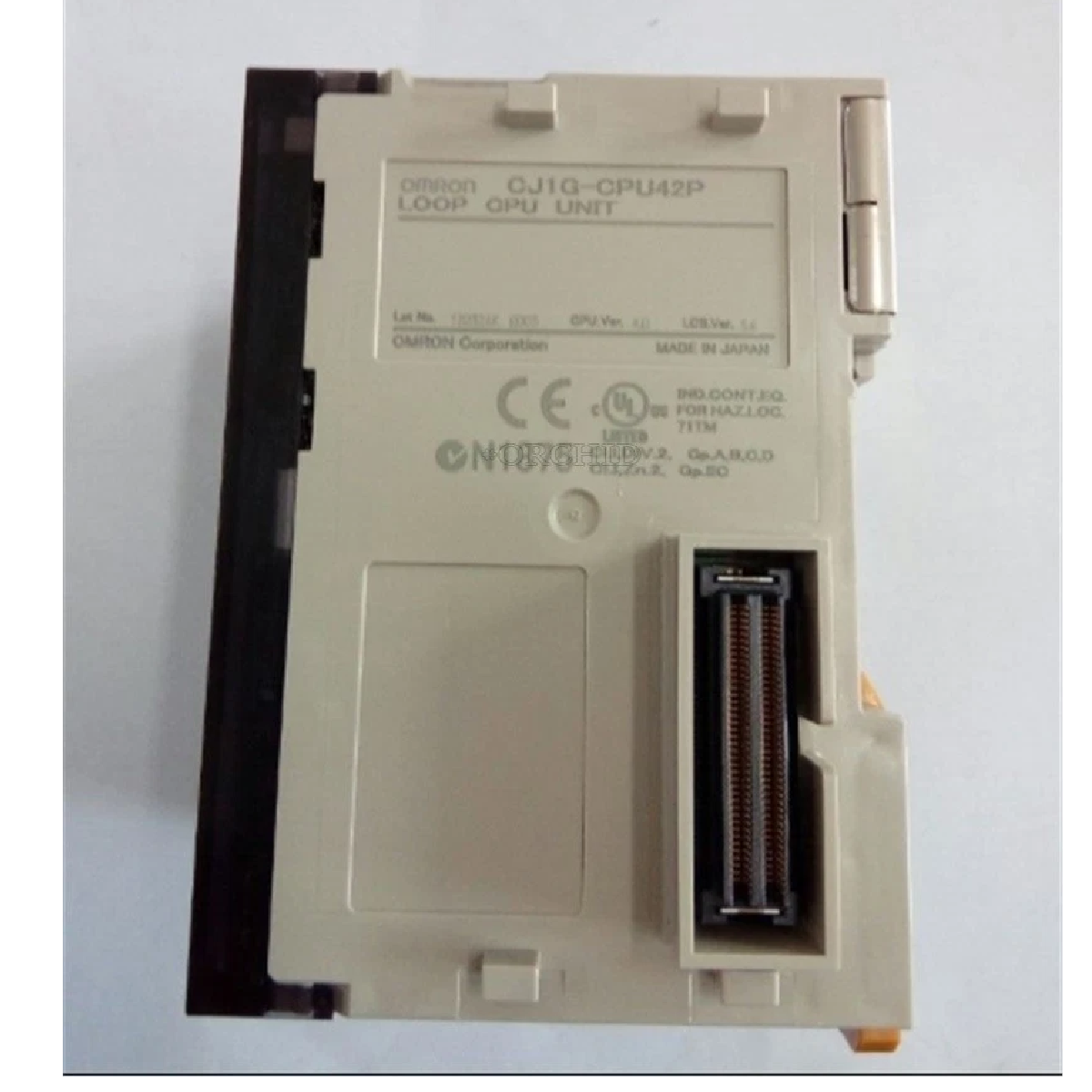

ยูนิต CPU ควบคุมลูปซีรีส์ CJ1G Omron CJ1G-CPU42P

SKU CJ1G-CPU42P

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1G-CPU42P
Origin ญี่ปุ่น
Product Type: ยูนิต CPU ควบคุมลูป
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Omron CJ1G-CPU42P เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงที่ผสานฟังก์ชันการควบคุมลำดับและการควบคุมลูปไว้ในตระกูลคอนโทรลเลอร์แบบโปรแกรมได้ SYSMAC CJ1 เครื่องนี้ออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านระบบอัตโนมัติของกระบวนการ โดยผสานการประมวลผลลอจิกแลดเดอร์ความเร็วสูงเข้ากับความสามารถในการควบคุมแอนะล็อกขั้นสูง ทำให้สามารถประมวลผลบล็อกอัลกอริทึม PID ได้โดยตรงภายในโปรเซสเซอร์ ด้วยการประมวลผลการควบคุมลำดับและลูปกระบวนการพร้อมกัน โมดูลนี้จึงช่วยลดภาระของระบบและไม่จำเป็นต้องใช้คอนโทรลเลอร์ควบคุมเฉพาะแยกต่างหาก ตัวเครื่องมีพอร์ตอุปกรณ์ต่อพ่วงในตัว อินเทอร์เฟซ RS-232C ในตัว และหน่วยความจำแฟลชสำหรับสำรองข้อมูลเพื่อปกป้องข้อมูลผู้ใช้ อุปกรณ์นี้ยังคงรองรับโครงสร้างและการทำงานอย่างสมบูรณ์กับอินเทอร์เฟซดิจิทัล แอนะล็อก และเครือข่ายการสื่อสารมาตรฐานของซีรีส์ CJ

คุณสมบัติ

การผสานรวมเครื่องยนต์คู่ที่ประมวลผลลอจิกแลดเดอร์และการควบคุมกระบวนการตามกฎระเบียบได้พร้อมกัน
บล็อกฟังก์ชันควบคุมลูปในตัวสำหรับการควบคุม PID ลูปแบบคาสเคด และการทำงานแบบฟีดฟอร์เวิร์ด
พื้นที่หน่วยความจำภายในเฉพาะสำหรับการปรับสเกลและจัดสรรตัวแปรกระบวนการ
พอร์ต RS-232C ในตัวและอินเทอร์เฟซเครื่องมืออุปกรณ์ต่อพ่วงความเร็วสูง
การออกแบบกะทัดรัดโดยไม่มีสล็อต ช่วยเพิ่มประสิทธิภาพการจัดวางพื้นที่บนราง DIN
สำรองข้อมูลโปรแกรมแบบขั้นตอนและการกำหนดค่าลูปไว้ในหน่วยความจำแฟลช เพื่อป้องกันข้อมูลสูญหายเมื่อไฟฟ้าดับ
รองรับการกำหนดค่าโดยตรงกับโมดูลอินพุต/เอาต์พุตดิจิทัลความหนาแน่นสูงและโมดูลอินพุต/เอาต์พุตแอนะล็อกเฉพาะทางมาตรฐานของซีรีส์ CJ

การใช้งาน

การจัดการโปรไฟล์อุณหภูมิและการควบคุมความร้อนในเครื่องปฏิกรณ์เคมี
การจ่ายตามอัตราการไหลและการตรวจสอบพารามิเตอร์ในโครงสร้างพื้นฐานระบบบำบัดน้ำ
ลูปควบคุมแรงดันและระดับในระบบจ่ายของไหลเฉพาะทาง
การประมวลผลเป็นชุดและการควบคุมการผสมวัสดุในสายการผลิตอาหาร
การประสานงานอุณหภูมิในสายการอัดรีดและการขับเคลื่อนมอเตอร์แบบปรับค่าได้

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพและความจุของระบบ

พารามิเตอร์	ข้อมูลจำเพาะ
ความจุโปรแกรม	20K ขั้นตอน
ความจุหน่วยความจำข้อมูล	64K คำ
จำนวนบล็อกควบคุมลูป	สูงสุด 300 บล็อก
ความเร็วในการประมวลผลคำสั่ง LD	0.04 $\mu$s
ความจุ I/O สูงสุด	1,280 จุด
จำนวนแร็กขยายสูงสุด	3 แร็ก

การสื่อสารและอินเทอร์เฟซ

พารามิเตอร์	ข้อมูลจำเพาะ
พอร์ตอุปกรณ์ต่อพ่วงในตัว	การเชื่อมต่อบัสเครื่องมือเฉพาะ
พอร์ตอนุกรมในตัว	RS-232C (ขั้วต่อ D-Sub 9 พินตัวเมีย)
โปรโตคอลอนุกรมที่รองรับ	Host Link, NT Link, การสื่อสารอนุกรมแบบไม่มีโปรโตคอล
อินเทอร์เฟซการจัดเก็บข้อมูลเพิ่มเติม	ช่องเสียบการ์ด CompactFlash สำหรับบันทึกข้อมูลในหน่วยความจำและจัดเก็บพารามิเตอร์

ข้อมูลทางไฟฟ้าและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
การใช้กระแสไฟฟ้า	0.91 A ที่ 5 VDC
อุณหภูมิแวดล้อมขณะทำงาน	0 ถึง 55 องศาเซลเซียส
อุณหภูมิแวดล้อมขณะจัดเก็บ	-20 ถึง 75 องศาเซลเซียส
ความชื้นแวดล้อมขณะทำงาน	ความชื้นสัมพัทธ์ 10% ถึง 90% (ไม่ควบแน่น)
บรรยากาศ	ต้องไม่มีแก๊สกัดกร่อน

การเชื่อมต่อ / อินเทอร์เฟซ

พอร์ต / อินเทอร์เฟซ	ประเภทขั้วต่อ	ฟังก์ชัน
พอร์ตอุปกรณ์ต่อพ่วง	ขั้วต่อเฉพาะของ Omron	การเชื่อมต่อโดยตรงสำหรับเครื่องมือกำหนดค่า CX-Programmer หรือ CX-Process
พอร์ต RS-232C	D-Sub 9 พิน (ตัวเมีย)	การเชื่อมต่อจอ HMI เฉพาะที่ โมเด็มเฉพาะทาง หรือลิงก์ SCADA
ช่องเสียบการ์ดหน่วยความจำ	ช่องเสียบ CompactFlash (CF)	การจัดเก็บพารามิเตอร์ลูป การสำรองโปรแกรมแบบสเต็ป และบันทึกในรูปแบบ CSV

แนวทางการติดตั้ง

การประกอบโมดูล: เกี่ยวตะขอจัดแนวด้านบนของ CPU เข้ากับราง DIN มาตรฐานขนาด 35 มม. ซึ่งอยู่ติดกับโมดูลแหล่งจ่ายไฟระบบซีรีส์ CJ จากนั้นกดตัวล็อกเลื่อนด้านบนและด้านล่างลงจนล็อกแน่น
การต่อลงดินเพื่อการทำงาน: ต่อสายไฟฟ้าเฉพาะโดยใช้ตัวนำไฟฟ้าความยาวสั้น (ขนาดหน้าตัดขั้นต่ำ $2\text{ mm}^2$) จากขั้วกราวด์เพื่อการทำงานบนโมดูลแหล่งจ่ายไฟไปยังบัสกราวด์ของแผงควบคุมหลัก
การจัดการความร้อน: เว้นช่องว่างโดยรอบช่องระบายอากาศของโมดูลด้านบนและด้านล่างอย่างน้อย 20 มม. โดยไม่มีสิ่งกีดขวาง เพื่อให้เกิดการไหลเวียนอากาศแบบพาความร้อนตามธรรมชาติ
การป้องกันสัญญาณรบกวน: ตรวจสอบให้แน่ใจว่าสายเครื่องมือวัดแบบลูปแอนะล็อกและสายเซนเซอร์แรงดันต่ำมีชีลด์ ป้อนไปคนละเส้นทางกับสายไฟเมนของมอเตอร์กำลังสูงหรือสายไฟจ่ายกำลัง เพื่อป้องกันสัญญาณรบกวนจากการเหนี่ยวนำ
ข้อจำกัดการถอดเปลี่ยนขณะทำงาน: แยกวงจรแหล่งจ่ายไฟของแร็กทั้งหมดออกจากระบบเสมอ ก่อนติดตั้ง เชื่อมต่อ หรือถอดชุด CPU

คำถามที่พบบ่อย

รุ่นนี้แตกต่างจากโปรเซสเซอร์ CJ1G มาตรฐานอย่างไร
อักษรต่อท้าย "P" หมายถึงมีการควบคุมลูปกระบวนการในตัว ทำให้สามารถใช้งานบล็อกควบคุมกระบวนการเฉพาะร่วมกับการกำหนดค่าขั้นตอนลอจิกแบบแลดเดอร์ทั่วไป
ต้องใช้เครื่องมือซอฟต์แวร์ด้านวิศวกรรมใดบ้างในการเขียนโปรแกรมยูนิตนี้
CX-Programmer จัดการลอจิกซีเควนซ์แบบแลดเดอร์มาตรฐาน ส่วน CX-Process ใช้สำหรับออกแบบบล็อกควบคุมลูปภายใน
จำเป็นต้องมีแบตเตอรี่สำรองเพื่อรักษาความปลอดภัยของลอจิกขั้นตอนอย่างเคร่งครัดหรือไม่
ไม่ โปรแกรมผู้ใช้และบล็อกลูปจะเขียนลงในหน่วยความจำแฟลชแบบไม่ลบเลือนภายในโดยอัตโนมัติ เพื่อป้องกันลอจิกจากการสูญเสียพลังงานทั้งหมด
สามารถปรับเปลี่ยนพารามิเตอร์การจูน PID ระหว่างที่ระบบกำลังทำงานอยู่ได้หรือไม่
ได้ สามารถปรับเกนลูป เวลาการอินทิเกรต และขีดจำกัดพารามิเตอร์แบบออนไลน์ได้ผ่านเครื่องมือซอฟต์แวร์ที่เชื่อมต่ออยู่หรือ HMI อุตสาหกรรม
โมดูล CPU นี้รองรับการทำงานแบบเดี่ยวโดยไม่มีโมดูลแหล่งจ่ายไฟหรือไม่
ไม่ ต้องติดตั้งแบบอินเตอร์ล็อกเข้ากับชุดแบ็กเพลนที่จ่ายไฟโดยโมดูลแหล่งจ่ายไฟระบบ CJ-series ทางด้านซ้ายที่เข้ากันได้
ช่องเสียบในตัวรองรับการ์ดหน่วยความจำประเภทใด
รองรับการ์ด CompactFlash อุตสาหกรรมมาตรฐานที่ได้รับการรับรองจาก Omron สำหรับบันทึกข้อมูลและสำรองข้อมูลระบบ
โปรเซสเซอร์นี้รองรับแร็กขยายภายในเครื่องได้สูงสุดกี่แร็ก
โทโพโลยีของระบบรองรับแร็กขยายภายในเครื่องได้สูงสุด 3 แร็ก ซึ่งเชื่อมต่อด้วยสายเคเบิลขยายมาตรฐาน
พอร์ต D-Sub ในตัวสามารถกำหนดค่าโหมดการสื่อสารใดได้บ้าง
พอร์ตรองรับการกำหนดค่า Host Link, NT Link (โหมด 1:N) หรือ ASCII แบบไม่มีโปรโตคอลสำหรับการเชื่อมต่ออนุกรมแบบกำหนดเอง
โมดูลแสดงข้อผิดพลาดในการทำงานของลูปภายในอย่างไร
ไฟแสดงสถานะฮาร์ดแวร์ เช่น LED ERR/ALM ที่แผงด้านหน้า จะกะพริบหรือติดค้างเพื่อแสดงสภาวะผิดปกติ ซึ่งสามารถวินิจฉัยได้ผ่านแฟล็กข้อผิดพลาดที่กำหนดไว้
ควรดำเนินการอย่างไรหากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าทำให้การติดตามสัญญาณทำงานผิดพลาด
ตรวจสอบว่าขั้วต่อสายดินของแหล่งจ่ายไฟหลักเชื่อมต่อโดยตรงกับระบบสายดินอุตสาหกรรมที่สะอาด และตรวจสอบว่าชิลด์สายเคเบิลอนาล็อกทั้งหมดเชื่อมต่อที่ด้านแผงควบคุม
